第1章图像处理系统

1.1 翻转

flip函数实现图像的翻转功能，其语法结构为：

flip(InputArray src, OutputArray dst, int flipCode)

src：要处理的原始图像。

dst：与原始图像同样大小、类型的目标图像。

flipCode：是旋转类型。

flipCode=0，沿x轴方向翻转。

flipCode为任意正数，沿y轴方向翻转。

flipCode为任意负数，x轴、y轴同时翻转。

实现代码如下：

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    Mat src_img = imread("01.bmp");//imread()函数载入图像
    if (src_img.empty())
    {
        fprintf(stderr, "Can not load image\n");//如果读入图像失败，返回错误信息
        return -1;
    }
    //显示图像
    imshow("origin image and rotate operation", src_img);//imshow()函数显示图像
    Mat des_img;
    flip(src_img, des_img, 1);//1等正数代表水平方向旋转180度
    imshow(" after rotate operation", des_img);//imshow()函数显示图像
    waitKey();
    return 0;
}

处理结果：

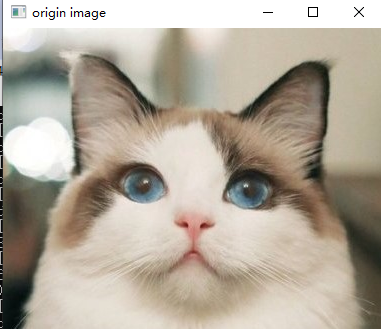

上图为原始图像，下图为经过旋转操作后的图像

1.2 形态学处理

调用morphologyEx函数来实现形态学的相关操作。该函数的语法结构如下：

morphologyEx(InputArray src, OutputArray dst, int op, InputArray kernel, Point anchor=Point(-1,-1), intiterations=1, int borderType=BORDER_CONSTANT, const Scalar& borderValue=morphologyDefaultBorderValue() )

类型	说明
MORPH_ERODE	腐蚀
MORPH_DILATE	膨胀
MORPH_OPEN	开运算
MORPH_CLOSE	闭运算
MORPH_GRADIENT	形态学梯度

1.2.1 腐蚀

Mat element = getStructuringElement(MORPH_RECT, Size(3, 3));
morphologyEx(src_img, des_img, MORPH_ERODE, element);

在这里插入图片描述

1.2.2 膨胀

Mat element = getStructuringElement(MORPH_RECT, Size(3, 3));
morphologyEx(src_img, des_img, MORPH_DILATE, element);

在这里插入图片描述

1.3滤波处理

1.3.1 均值滤波

  blur(src_img, dst_img, Size(3, 3));

在这里插入图片描述

1.3.2 高斯滤波

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    Mat src_img = imread("01.bmp");//imread()函数载入图像
    double sigmaX = 0;
    double sigmaY = 0;
    if (src_img.empty())
    {
        fprintf(stderr, "Can not load image\n");//如果读入图像失败，返回错误信息
        return -1;
    }
    imshow("origin image", src_img);
    Mat dst_img;
    GaussianBlur(src_img, dst_img,Size(5,5),sigmaX,sigmaY);
    imshow(" after operation", dst_img);
    waitKey();
    return 0;
}

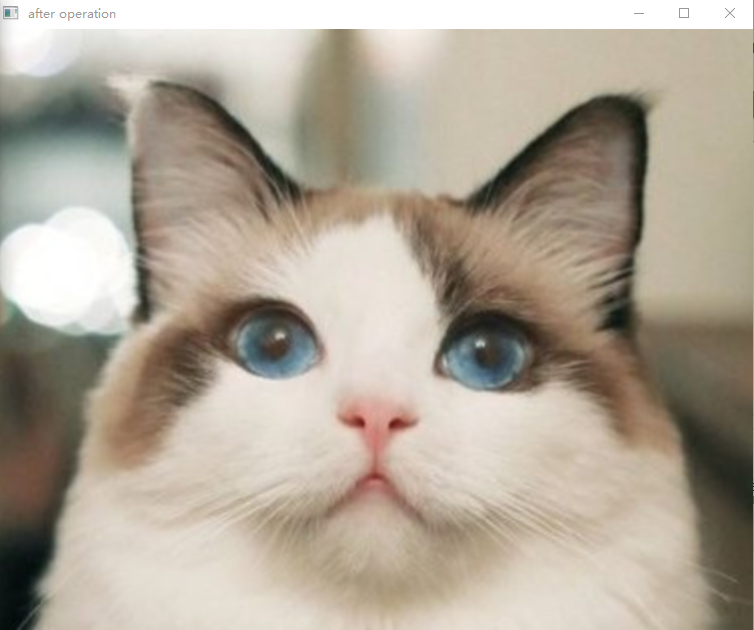

在这里插入图片描述

1.3.3 中值滤波

    medianBlur(src_img, dst_img, 3);

在这里插入图片描述

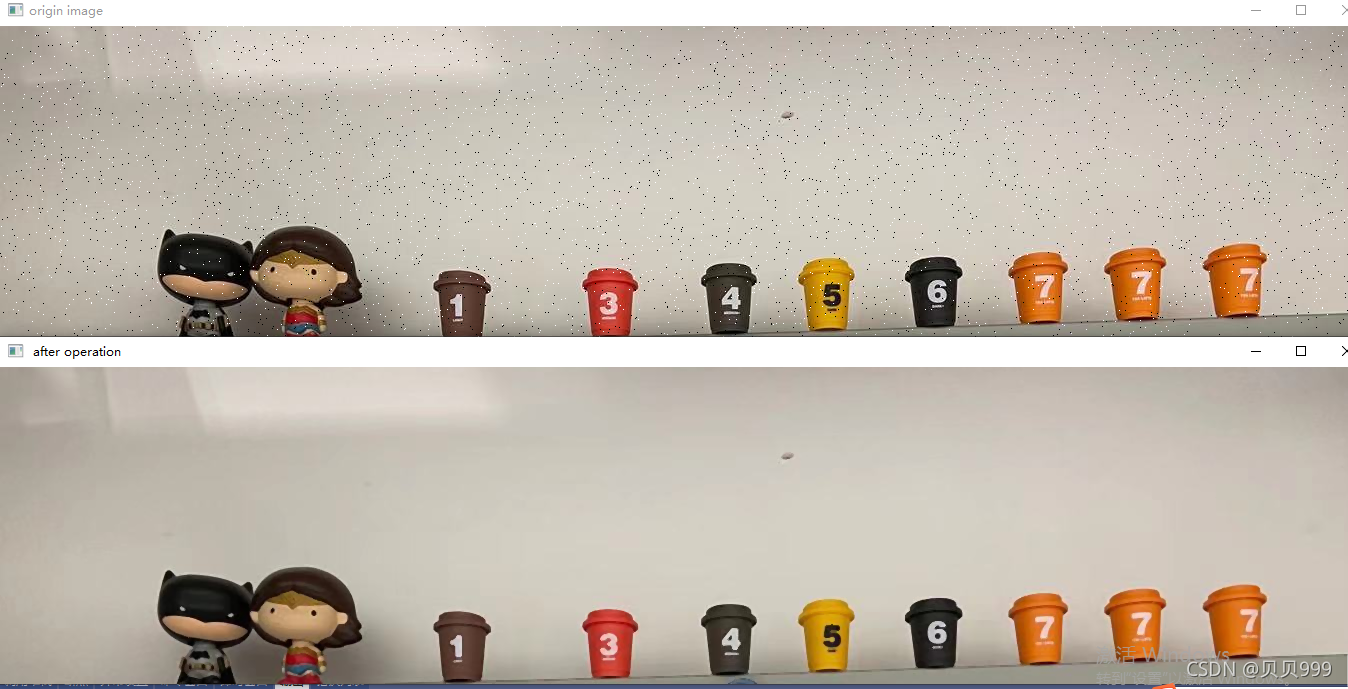

中值滤波可以去除椒盐噪声。

1.4 缩放

1.4.1 pyrUp函数

该函数实现图像金字塔操作的向上采样，即放大功能。

pyrUp(src_img, dst_img, Size(src_img.cols*2,src_img.rows*2));

在这里插入图片描述

使用该函数时，只能固定对图像进行2倍的长宽放大。

1.4.2 pyrDown函数

该函数实现图像金字塔操作的向下采样，即实现缩小功能。

pyrDown(src_img, dst_img, Size(src_img.cols/2,src_img.rows/2));

在这里插入图片描述

同样地，使用该函数时，只能固定对图像进行2倍的长宽缩小。

1.4.3 resize函数

resize(src_img, dst_img,Size(), 0.6, 0.6,INTER_LINEAR);

在这里插入图片描述

第2章医学图像处理算法学习系统

2.1 增强

2.1.1 直方图均衡化

该函数只能实现单通道的直方图均衡化，因此在对多通道图像进行直方图均衡化时，要首先将其进行通道分离，逐个进行均衡化，最后再将各个通道的均衡结果进行合并，就可以得到最终的直方图均衡化结果。

    vector<Mat> channels;//定义存储的容器
    split(src_img, channels);
    Mat bluechannel = channels[0];//b通道的图像
    equalizeHist(bluechannel, bluechannel);//均衡化
    Mat greenchannel = channels[1];//g通道的图像
    equalizeHist(greenchannel, greenchannel);
    Mat redchannel = channels[2];//r通道的图像
    equalizeHist(redchannel, redchannel);
    merge(channels, dst_img);//合并通道
    imshow(" 均衡后的图像", dst_img);//imshow()函数显示图像

在这里插入图片描述

2.1.2 对比度亮度

对比度：

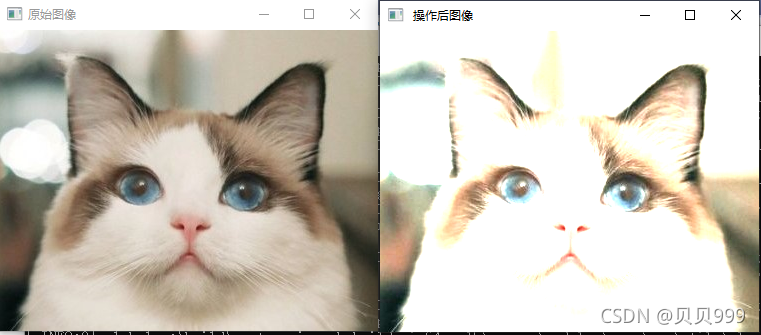

src_img.convertTo(dst_img, -1, 2);调整对比度，仅仅调整alpha的值，此实验alpha=2，beta=0

在这里插入图片描述

亮度：

    src_img.convertTo(dst_img, -1, 1, 80);此时，aplha=1,beta=80.

在这里插入图片描述

2.2 卷积

此算子模板为：

0 -1 0

-1 5 -1

0 -1 0

Mat kernel = (Mat_<float>(3, 3) << 0, -1, 0, -1, 5, -1, 0, -1, 0);
filter2D(src_img, dst_img, src_img.depth(), kernel);

在这里插入图片描述

2.3 重映射

把一幅图像内的像素点放置到另外一幅图像内的指定位置，称为重映射。

2.3.1 x轴

  Mat map_x, map_y;
  dst_img.create(src_img.size(), src_img.type());
  map_x.create(src_img.size(), CV_32FC1);
  map_y.create(src_img.size(), CV_32FC1);
  for (int i = 0; i < src_img.rows; i++)
  {
     for (int j = 0; j < src_img.cols; j++)
     {
         map_x.at<float>(i, j) = src_img.cols - j;
         map_y.at<float>(i, j) = i;
     }
 }
remap(src_img, dst_img, map_x, map_y, INTER_LINEAR, BORDER_CONSTANT, Scalar(0, 0, 0));

在这里插入图片描述

2.3.2 缩小

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    Mat src_img = imread("cat1.jpg");//imread()函数载入图像
    if (src_img.empty())
    {
        fprintf(stderr, "Can not load image\n");//如果读入图像失败，返回错误信息
        return -1;
    }
    //显示图像
    imshow("原始图像", src_img);//imshow()函数显示图像
    Mat dst_img;
    Mat map_x, map_y;
    dst_img.create(src_img.size(), src_img.type());
    map_x.create(src_img.size(), CV_32FC1);
    map_y.create(src_img.size(), CV_32FC1);
    for (int i = 0; i < src_img.rows; i++)
    {
        for (int j = 0; j < src_img.cols; j++)
        {
            if (i > src_img.rows * 0.25 && i < src_img.rows * 0.75 && j > src_img.cols * 0.25 && j<src_img.cols * 0.75)
            {
                map_x.at<float>(i, j) = 2 * (j - src_img.cols * 0.25) + 0.5;
                map_y.at<float>(i, j) = 2 * (i - src_img.rows * 0.25) + 0.5;
            }
            else
            {
                map_x.at<float>(i,j) = 1;//随机选取
                map_y.at<float>(i,j) = 1;//随机选取
            }
        }
    }
    //调用remap
    remap(src_img, dst_img, map_x, map_y, INTER_LINEAR, BORDER_CONSTANT, Scalar(0, 0, 0));
    imshow(" 操作后图像", dst_img);//imshow()函数显示图像
    waitKey();
    return 0;
}

在这里插入图片描述

2.4 分割

阈值分割是图像分割过程中常用额一种方法，它利用图像中像素点像素值的大小差异，通过设置阈值的方式将图像中的像素点进行分类，从而达到图像分割的目的。

2.4.1 基本阈值分割

cvtColor(src_img, src_img_gray, COLOR_RGB2GRAY);
int threshold_value = 128;
int max_BINARY_value = 255;
int threshold_type = THRESH_BINARY;
threshold(src_img_gray, dst_img, threshold_value, max_BINARY_value, threshold_type);

threshold函数定义如下：

threshold(InputArray src,OutputArray dst,double thresh,double maxval,int type)

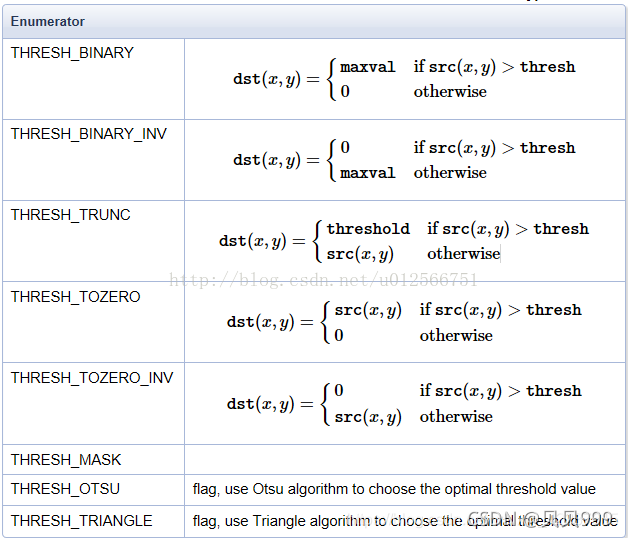

阈值分割的类型如下表所示：

在这里插入图片描述

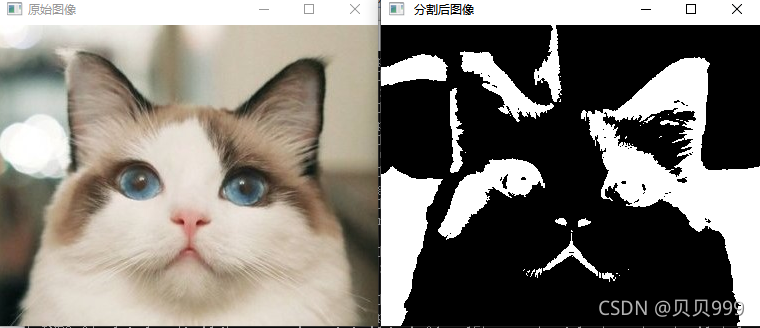

当阈值分割的类型选择THRESH_BINARY时，分割的结果图如下所示：

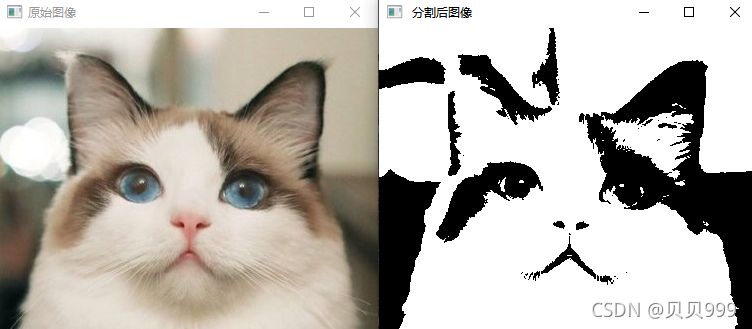

当阈值分割的类型选择THRESH_BINARY_INV时，分割结果图如下：

当阈值分割的类型选择THRESH_TRUNC时，分割结果图如下：

在这里插入图片描述

2.4.2 自适应阈值分割

自适应阈值分割的函数为adaptiveThreshold()

adaptiveThreshold(InputArray src,OutputArray dst,double maxValue,int adaptiveMethod,int thresholdType,int blocksize,double C)

参数adaptiveMethod：自适应阈值分割方法，具体方法如下：

类型	定义
ADAPTIVE_THRESH_MEAN_C	阈值T（x,y）的值为以当前像素点为中心的bolcksize*blocksize领域内的平均值减去C的值
ADAPTIVE_THRESH_GAUSSIAN_C	阈值T（x,y）的值为以当前像素点为中心的bolcksize*blocksize领域内的加权和减去C的值

cvtColor(src_img, src_img_gray, COLOR_RGB2GRAY);
int maxValue = 255;
int adaptiveMethod = ADAPTIVE_THRESH_MEAN_C;
int thresholdType = THRESH_BINARY;
int blocksize = 7;
double C = 1;
adaptiveThreshold(src_img_gray, dst_img, maxValue, adaptiveMethod, thresholdType,blocksize,C);

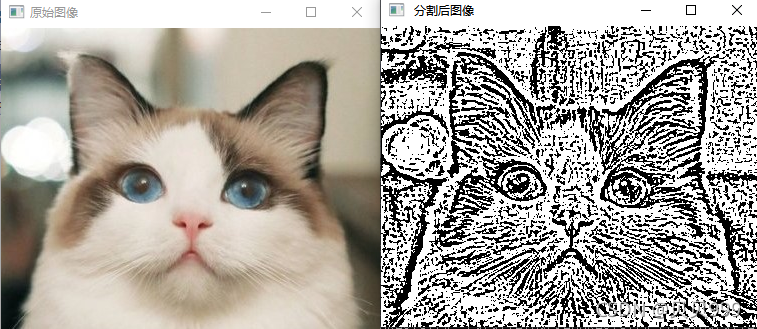

当adaptiveMethod选择为ADAPTIVE_THRESH_MEAN_C时，结果图如下：

在这里插入图片描述

当adaptiveMethod选择为ADAPTIVE_THRESH_GAUSSIAN_C时结果图如下：

第三章图像边缘检测学习系统

通过边缘检测算子找到图像的边缘，这些边缘通常实在图像在灰度、色彩、纹理等方面的不连续位置。

3.1 Sobel

Sobel边缘检测算子是一种离散的微分算子，该算子结合了高斯平滑和微分求导运算。

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    Mat src_img = imread("cat1.jpg");//imread()函数载入图像
    if (src_img.empty())
    {
        fprintf(stderr, "Can not load image\n");//如果读入图像失败，返回错误信息
        return -1;
    }
    //显示图像
    imshow("原始图像", src_img);//imshow()函数显示图像
    Mat dst_img;
    Sobel(dst_img, dst_img, src_img.depth(),0,1);
    imshow(" Sobel算子", dst_img);//imshow()函数显示图像
    waitKey();
    return 0;
}

在这里插入图片描述

3.2 Canny

Canny边缘检测算法可分为5个步骤：

1.应用高斯滤波去除图像噪声。

2.计算梯度值的强度信息。

3.应用非最大化抑制去除边缘检测散杂相应。该步骤就是边缘细化的过程。

4.应用双阈值确定潜在的边缘信息。

5.滞后跟踪边缘：通过抑制与强边缘无连接的弱边缘来检测实际的边缘。

    Mat dst_img;
    cvtColor(src_img, dst_img, COLOR_BGR2GRAY);
    Canny(dst_img, dst_img, 30, 100);
    imshow(" Canny算子", dst_img);

在这里插入图片描述

3.3 Laplacian

Laplacian算子是一种二阶导数算子，具有旋转不变性，可以满足不同走向的图像边缘锐化的要求。

 Laplacian(src_img, dst_img, src_img.depth()，ksize=5);

在这里插入图片描述

 Laplacian(src_img, dst_img, src_img.depth(),ksize=3);

在这里插入图片描述

3.4 Scharr

Scharr滤波器是对Sobel算子的改进。

   Scharr(src_img, dst_img, src_img.depth(), 0, 1);

在这里插入图片描述

第四章数字图像加密学习系统

4.1 混沌系统

在这里插入图片描述

该系统对初始值极为敏感，初始值稍微不同，就会出现完全不同的结果。

1.生成黑白图像：

在这里插入图片描述

下图生成的是一个黑白混沌图像：

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    int M = 379;
    int N = 301;
    float chaotic[379 * 301];
    //混沌序列赋初值
    double t=0.98;
    int i;
    chaotic[0] = t;
    //生成混沌序列
    for (i = 1; i < M * N; i++)
        chaotic[i] = 1 - 2 * chaotic[i - 1] * chaotic[i - 1];
    //将混沌序列二值化，只有0和255两个值
    for (i = 0; i < M * N; i++)
        if (chaotic[i] > 0)
            chaotic[i] = 255;
        else
            chaotic[i] = 0;
    //建立一个混沌图像
    Mat chaoticImg(M, N, CV_8UC1);
    int flag = 0;
    for (int y = 0; y < M; y++)
    {
        uchar* chaoticImgR = chaoticImg.ptr<uchar>(y);
        for (int x = 0; x < N; x++)
        {
            chaoticImgR[x] = chaotic[flag];
            flag++;
        }
    }
    imshow("test1", chaoticImg);
    waitKey();
    return 0;
}

在这里插入图片描述

2.生成二值图像：

在这里插入图片描述

3.生成灰度图像：

mod(a,b)是取模函数，返回a除以b的余数。灰度图像GOI中像素点的值区间为0-255。

   //处理为256个灰度级
    for (i = 0; i < M * N; i++)
    {
        tmp = chaotic[i] * 1000000;
        chaotic[i]=tmp % 256;
    }
    //将上面混沌序列二值化部分替换成处理256个灰度级就可得到一个灰度混沌图像

在这里插入图片描述

4.生成彩色图像：

生成彩色图像时，首先分别生成R,G,B这三个颜色空间，然后将这3个色彩空间组合成彩色图像。

R色彩空间生成的方式为：

在这里插入图片描述

G色彩空间生成的方式为：

B色彩空间生成的方式为：

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    int M = 200;
    int N = 200;
    float chaotic[200 * 200 * 3];
    double t=0.98;
    int i;
    chaotic[0] = t;
    //给整个混沌序列赋值
    for (i = 1; i < M * N * 3; i++)
        chaotic[i] = 1 - 2 * chaotic[i - 1] * chaotic[i - 1];
    int tmp;
    //处理为256个灰度级
    for (i = 0; i < M * N * 3; i++)
    {
        tmp = chaotic[i] * 10000;
        chaotic[i]=tmp % 256;
    }
    //定义一个混沌图像
    Mat chaoticImg(M, N, CV_8UC3);
    int flag = 0;
    //将混沌序列的值赋给混沌图像
    for (int y = 0; y < M; y++)
    {
        uchar* chaoticImgR = chaoticImg.ptr<uchar>(y);
        for (int x = 0; x < N; x++)
        {
            chaoticImgR[3*x] = chaotic[flag];
            chaoticImgR[3 * x + 1] = chaotic[flag + M * N];
            chaoticImgR[3 * x + 2] = chaotic[flag + 2 * M * N];
            flag = flag + 1;
        }
    }
    Mat chaoticImgShow;
    chaoticImg.copyTo(chaoticImgShow);
    //色彩空间转换
    cvtColor(chaoticImg, chaoticImg, COLOR_BGR2RGB);
    imshow("test3", chaoticImgShow);
    waitKey();
    return 0;
}

在这里插入图片描述

4.2 异或加密

根据异或运算的规则，假设xor(a,b)=c，则可以得到xor(a,c)=b，xor(b,c)=a。

1.加密过程

原始图像O与选定的加密密钥图像K进行异或运算

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
void creatChaoticImage(float init,InputArray src_img,OutputArray chaoticImg)
{
    int MM, NN;
    MM = src_img.rows();
    NN = src_img.cols();
    //定义一个数组，赋混沌初始值
    float chaotic[200* 200 * 3];
    //混沌系统赋初始值
    int i;
    chaotic[0] = init;
    //计算混沌序列的值
    for (i = 1; i < MM * NN * 3; i++)
        chaotic[i] = 1 - 2 * chaotic[i - 1] * chaotic[i - 1];
    int tmp;
    //处理为256个灰度级
    for (i = 0; i < MM * NN * 3; i++)
    {
        tmp = chaotic[i] * 10000;
        chaotic[i] = tmp % 256;
    }
    //定义一个混沌图像
    Mat chaoticImgT(MM, NN, CV_8UC3);
    int flag = 0;
    //将混沌序列的值赋给混沌图像
    for (int y = 0; y < MM; y++)
    {
        uchar* chaoticImgR = chaoticImgT.ptr<uchar>(y);
        for (int x = 0; x < NN; x++)
        {
            chaoticImgR[3 * x] = chaotic[flag];
            chaoticImgR[3 * x + 1] = chaotic[flag + MM * NN];
            chaoticImgR[3 * x + 2] = chaotic[flag + 2 * MM * NN];
            flag = flag + 1;
        }
    }
    chaoticImgT.copyTo(chaoticImg);
    return;
}
int main()
{
    //读入原始图像
    Mat src_img=imread("1.bmp");
    imshow("原始图像", src_img);
    Mat dst_img;
    double t=0.98;
    Mat chaoticImg;
    creatChaoticImage(t,src_img,chaoticImg);
    bitwise_xor(src_img, chaoticImg, dst_img);
    imshow("加密后的图像",dst_img);
    Mat m(src_img.size(), CV_8UC3);
    dst_img.copyTo(m);
    imwrite("1.0.bmp", m);
    waitKey();
    return 0;
}

在这里插入图片描述

2.解密过程

加密图像OS与密钥图像K进行按位异或运算，得到原图像O。

在这里插入图片描述

4.3 置乱加密

置乱加密是将原始图像信息的位置进行重新排列，让图像看起来杂乱无章，从而实现加密的效果。

1.置乱过程：

用混沌系统产生一个长度为n的数列CI，将该数列进行排序，从而得到一个升序数列CIS。通过计算数列CIS中的每个数据在数列CI中的下标，得到一个数列I。置乱时，将待置乱的数列W按照数列I进行置乱排序得到WO。

#include <opencv2/opencv.hpp>
#include<opencv2/highgui.hpp>
#include<opencv2/imgproc/imgproc.hpp>
using namespace std;
using namespace cv;//包含cv命名空间
int main()
{
    //读入原始图像
    Mat src_img = imread("1.bmp");
    imshow("原始图像", src_img);
    double t = 0.98;
    int i,j;
    int MM, NN;
    MM = src_img.rows;
    NN = src_img.cols;
    double *chaotic = new double[MM * NN * 3];
    double *chaoticSort = new double[MM * NN * 3];
    int* chaoticIndex = new int[MM * NN * 3];
    chaotic[0] = t;
    for (i = 1; i < MM * NN * 3; i++)
        chaotic[i] = 1 - 2 * chaotic[i - 1] * chaotic[i - 1];
    memcpy(chaoticSort, chaotic, MM * NN * 3 * sizeof(double));
    //对chaoticSort进行排序
    sort(chaoticSort, chaoticSort + MM * NN * 3);
    //生成索引序列，计算chaoticSort在chaotic内的位置信息
    for (i = 0; i < MM * NN * 3; i++)
    {
        for (j = 0; j < MM * NN * 3; j++)
            if (chaoticSort[i] == chaotic[j])
                chaoticIndex[i] = j;
    }
    int flag = 0;
    Mat dst_img;
    src_img.copyTo(dst_img);
    //对图像进行加密
    for (int i = 0; i < MM; i++)
    {
        uchar *r0 = dst_img.ptr<uchar>(i);
        for (int j = 0; j < NN * 3; j++)
        {
            uchar* p0 = src_img.ptr<uchar>(chaoticIndex[flag] / (NN * 3));
            r0[j] = p0[chaoticIndex[flag] % (NN * 3)];
            flag++;
        }
    }
    imshow("置乱加密后的图像",dst_img);
    Mat m(src_img.size(), CV_8UC3);
    dst_img.copyTo(m);
    imwrite("2.bmp", m);
    waitKey();
    return 0;
}

在这里插入图片描述

2.逆置乱过程：

将需要置乱的数列标记为WO*，应用数列I实现对WO*进行逆置乱。

由于混沌系统自身对初始值的敏感性、不可预知性等特点，保证了上述置乱过程、逆置乱过程的安全性和可靠性。

在这里插入图片描述

原文链接：https://blog.csdn.net/weixin_55652921/article/details/120361788

关于图像处理的OpenCV的编程案例（一）

目录

第1章图像处理系统

1.1 翻转

1.2 形态学处理

1.2.1 腐蚀

1.2.2 膨胀

1.3滤波处理

1.3.1 均值滤波

1.3.2 高斯滤波

1.3.3 中值滤波

1.4 缩放

1.4.1 pyrUp函数

1.4.2 pyrDown函数

1.4.3 resize函数

第2章医学图像处理算法学习系统

2.1 增强

2.1.1 直方图均衡化

2.1.2 对比度亮度

2.2 卷积

2.3 重映射

2.3.1 x轴

2.3.2 缩小

2.4 分割

2.4.1 基本阈值分割

2.4.2 自适应阈值分割

第三章图像边缘检测学习系统

3.1 Sobel

3.2 Canny

3.3 Laplacian

3.4 Scharr

第四章数字图像加密学习系统

4.1 混沌系统

4.2 异或加密

4.3 置乱加密

目录

第1章 图像处理系统

1.1 翻转

1.2 形态学处理

1.2.1 腐蚀

1.2.2 膨胀

1.3滤波处理

1.3.1 均值滤波

1.3.2 高斯滤波

1.3.3 中值滤波

1.4 缩放

1.4.1 pyrUp函数

1.4.2 pyrDown函数

1.4.3 resize函数

第2章 医学图像处理算法学习系统

2.1 增强

2.1.1 直方图均衡化

2.1.2 对比度亮度

2.2 卷积

2.3 重映射

2.3.1 x轴

2.3.2 缩小

2.4 分割

2.4.1 基本阈值分割

2.4.2 自适应阈值分割

第三章 图像边缘检测学习系统

3.1 Sobel

3.2 Canny

3.3 Laplacian

3.4 Scharr

第四章 数字图像加密学习系统

4.1 混沌系统

4.2 异或加密

4.3 置乱加密

你可能也喜欢

第1章图像处理系统

第2章医学图像处理算法学习系统

第三章图像边缘检测学习系统

第四章数字图像加密学习系统
