BGP对等体关系
-
EBGP（External BGP）：
位于不同自治系统的BGP路由器之间的BGP对等体关系。两台路由器之间要建立EBGP对等体关系，必须满足以下两个条件
- 两个路由器所属AS不同（即AS号不同）
- 在配置EBGP时，Peer命令所指定的对等体IP地址要求路由可达，并且TCP连接能够正 确建立。
-
IBGP（Internal BGP）：
位于相同自治系统的BGP路由器间的BGP邻居关系。
BGP对等体建立、更新和删除等交互过程主要有5种报文、6种状态机和5个原则
BGP报文
-
Open
报文：
用于建立BGP对等体连接。 -
Update
报文：
用于在对等体之间交换路由信息。 -
Notification
报文：
用于中断BGP连接。 -
Keepalive
报文：
用于保持BGP连接。 -
Route-refresh
报文：
用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新（Route-refresh）能力的BGP设备会发送和响应此报文。
BGP对等体间通过以上5种报文进行交互，其中Keepalive报文为周期性发送，其余报文为触发式发送
BGP状态机

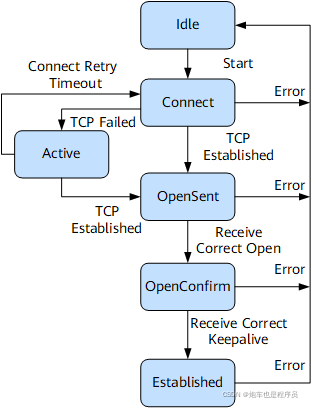

BGP对等体的交互过程中存在6种状态机：
空闲（Idle）、连接（Connect）、活跃（Active）、Open报文已发送（OpenSent）、Open报文已确认（OpenConfirm）和连接已建立（Established）。
在BGP对等体建立的过程中，通常可见的3个状态是：Idle、Active和Established
BGP对等体交互过程：
- 1、Idle状态是BGP初始状态。在Idle状态下，BGP拒绝邻居发送的连接请求。只有在收到本设备的Start事件后，BGP才开始尝试和其它BGP对等体进行TCP连接，并转至Connect状态。
- Start事件是由一个操作者配置一个BGP过程，或者重置一个已经存在的过程或者路由器软件重置BGP过程引起的。
- 任何状态中收到Notification报文或TCP拆链通知等Error事件后，BGP都会转至Idle状态
2、在Connect状态下，BGP启动连接重传定时器（Connect Retry），等待TCP完成连接。
- 如果TCP连接成功，那么BGP向对等体发送Open报文，并转至OpenSent状态。
- 如果TCP连接失败，那么BGP转至Active状态。
- 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态。
（peer 错误、一方有认证一方没有，会停留在Connect）
3、在Active状态下，BGP总是在试图建立TCP连接。
- 如果TCP连接成功，那么BGP向对等体发送Open报文，关闭连接重传定时器，并转至 OpenSent状态。
- 如果TCP连接失败，那么BGP停留在Active状态。
- 如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP转至Connect状
（一方是MD5另一方是Keychain 会停留在Active）
4、在OpenSent状态下，BGP等待对等体的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查。
- 如果收到的Open报文正确，那么BGP发送Keepalive报文，并转至OpenConfirm状态。
- 如果发现收到的Open报文有错误，那么BGP发送Notification报文给对等体，并转至Idle状 态。
5、在OpenConfirm状态下，BGP等待Keepalive或Notification报文。如果收到Keepalive报文，则转至Established状态，如果收到Notification报文，则转至Idle状态。
6、在Established状态下，BGP可以和对等体交换Update、Keepalive、Route-refresh报文和Notification报文。
- 如果收到正确的Update或Keepalive报文，那么BGP就认为对端处于正常运行状态，将保持 BGP连接。
- 如果收到错误的Update或Keepalive报文，那么BGP发送Notification报文通知对端，并转至 Idle状态。
- Route-refresh报文不会改变BGP状态。
- 如果收到Notification报文，那么BGP转至Idle状态。
- 如果收到TCP拆链通知，那么BGP断开连接，转至Idle状态。
BGP对等体之间的交互原则
BGP设备将最优路由加入BGP路由表，形成BGP路由。BGP设备与对等体建立邻居关系后，采取以下交互原则：
- •从IBGP对等体获得的BGP路由，BGP设备只发布给它的EBGP对等体。
- •从EBGP对等体获得的BGP路由，BGP设备发布给它所有EBGP和IBGP对等体。
- •当存在多条到达同一目的地址的有效路由时，BGP设备只将最优路由发布给对等体。
- •路由更新时，BGP设备只发送更新的BGP路由。
- •所有对等体发送的路由，BGP设备都会接收。
