第1章 系统概述

数据库系统设计是指对于一个给定的应用环境，构造优化的数据库逻辑模式和物理结构，并据此建立数据库及其应用系统，使之能够有效的存储和管理数据，满足各种用户的应用需求，包括信息管理要求和数据库操作要求。数据库设计的基本步骤包括需求分析、概念结构设计、逻辑结构设计、物理结构设计、数据库实施和数据库运行和维护。

1.1


系统概述

1.1.1


实验目的与要求

1、通过实验加深对数据完整性的理解，学会创建和使用触发器。

2、通过实验加深对数据安全性的理解，并掌握SQL Server中有关用户，角色及操作权限的管理方法。

3、通过实验了解SQL Server的数据备份和恢复机制，掌握SQL Server中数据库备份和恢复的方法。

4、根据数据库系统设计的基本步骤，完成某一具体数据库系统的需求分析、概念结构设计、逻辑结构设计、物理结构设计、数据库实施和数据库运行维护等功能。

1.1.2


设计背景及意义

当前，我国社会稳定、人民生活水平不断提高，而餐饮服务行业也因此而发展迅猛，消费持续增长。但餐饮企业具有货品繁多、菜品多样、价格多变、折扣灵活、现金量大以及报表需求复杂多样等行业特点；这就迫切需要标准的、高效率的管理方式引导餐饮行业的发展。随着时代的发展，人们对于美食的热情日益高涨，对于各个菜系都有不同的需求，我们饭店把顾客的要求放在第一位，高新聘请几位名厨带着他们的拿手名菜，给顾客不同的美食享受。实行电子化的餐馆管理，可以让主管人员从繁重琐碎的案头工作解脱出来，去完成更重要的工作。餐馆管理信息系统的实现可以减轻比较繁琐的手工管理。本文主要为那些餐饮小企业规划，为了使他们在激烈的市场竞争中生意兴隆，也为了改善和保证广大消费者的切身利益而出谋划策。

第2章 系统分析

2.1


系统分析

2.1.1


了解系统需求

餐厅管理涉及的实体有：

客人  属性有客人编号、桌号、人数、到达时间、客人类型

菜单  属性有菜单编号、菜肴编号、份数、口味

菜肴  属性有菜名、菜肴种类

收银单  属性有收银单编号、应收金额、折扣、实收金额、收银时间

账目  属性有帐目编号、消费金额、用餐持续时间、客户类型

这些实体之间的联系如下：

一桌客人对应一个菜单，多桌客人可以使用相同的菜单，因此客人与菜单有多对一的联系。

客人、收银单、账目之间存在一对一的关系，即一桌客人只对应一个收银单，一个收银单只对应一条账目记录，一个收银单只对应一桌客人。

菜肴和菜单之间存在一对一联系，一个菜肴编号对应一个菜名，用菜价来表示菜肴的价格。

2.1.2


关系模型

客人（

客人编号

，桌号，人数，客人类型）

菜单（

菜单编号

，菜肴编号，份数，口味）

收银单（

收银单编号

，应收金额，折扣，实收金额）

账目（

账目编号

，客户类型，消费金额）

菜肴（

菜肴

，菜肴种类）

第3章 数据库设计

3.1


数据库设计

3.1.1


概念结构设计

E-R


图：

3.1.2


逻辑结构设计：

总体表预览

客人信息表


CustomerInfo

菜单信息表


FoodList

菜肴信息表



FoodInfo2

收银信息表ChargeInfo

账目信息表AccountInfo

点菜信息表OrderInfo

客人、收银单、账目对应关系表C_C_A

价格信息表PriceInfo

3



.1.3


表的设计

创建数据库:

create  database  inn;

创建表：

创建表CustomerInfo：

create  table  CustomerInfo (

Cusno  int  primary key,

Tableno  smallint  not null,

Cusnum  smallint  not null,

Custype  char(4)  not null,

check(Custype=’普通’ or Custype=’VIP’)

);

创建表FoodInfo2：

create  table  FoodInfo2(

Fname  char(50) UNIQUE,

Fkind  char(10)  not null

);

创建表ChargeInfo：

create  table  ChargeInfo (

Chargeno  int  primary key,

Spay  int,

Discount  int,

Rpay  int

);

创建表AccountInfo：

create  table  AccountInfo (

Accountno  int  primary key,

Pay  int,

Ctype  char(4)

);

创建表C_C_A：

create  table  C_C_A (

Cusno  int  primary key,

Chargeno  int  not null,

Accountno  int  not null

);

创建表PriceInfo：

create  table  PriceInfo(

Fno   int   primary key,

Fname   char(20)  not null,

Price   int   not null

);

创建表FoodList：

create  table  FoodList (

Mno  int,

Fno  int,

Fnum    int  not null,

Ftaste   char(4),

primary  key(Mno,Fno),

foreign  key (Fno)  references  PriceInfo(Fno)

);

创建表OrderInfo：

create table OrderInfo (

Cusno  int,

Mno  int,

primary  key (Cusno,Mno),

foreign  key (Cusno)  references  CustomerInfo(Cusno)

);

3.1.4


物理结构设计

创建索引：

create index index_PriceInfo on PriceInfo(Fno);

create index index_FoodList on FoodList(Mno);

create index index_OrderInfo on OrderInfo(Mno);

create index index_FoodInfo2 on FoodInfo2(Fname);

create index index_CustomerInfo on CustomerInfo(Cusno);

create index index_ChargeInfo on ChargeInfo(Chargeno);

create index index_C_C_A on C_C_A(Cusno);

create index index_AccountInfo on AccountInfo(Accountno);

创建视图：

create view Kitchen

as

select Mno,Fname,Fnum,Ftaste

from FoodList,PriceInfo;

create view Delivery

as

select Tableno,Fname,Fnum,Cusnum

from FoodList,CustomerInfo,OrderInfo,PriceInfo

where FoodList.Mno=OrderInfo.Mno and OrderInfo.Cusno=

CustomerInfo.Cusno and PriceInfo.Fno=FoodList.Fno;

3.1.5


数据库实施

1


、 插入数据：

插入数据到表FoodInfo：

insert into FoodInfo2 values(‘干锅千页豆腐’,’推荐’);

insert into FoodInfo2 values(‘手撕包菜’,’素菜’);

insert into FoodInfo2  values(‘水煮鱼片’,’荤菜’);

insert into FoodInfo2  values(‘香干回锅肉’,’荤菜’);

insert into FoodInfo2 values(‘油淋茄子’,’素菜’);

插入数据到表PriceInfo：

insert into PriceInfo values(001,’干锅千页豆腐’,16);

insert into PriceInfo values(002,’手撕包菜’,6);

insert into PriceInfo values(003,’水煮鱼片’,15);

insert into PriceInfo values(004,’香干回锅肉’,10);

insert into PriceInfo values(005,’油淋茄子’,6);

插入数据到顾客表：

insert into customerinfo values(’01’,’1′,’5′,’vip’);

insert into customerinfo values(’02’,’2′,’4′,’普通’);

insert into customerinfo values(’04’,’1′,’5′,’vip’);

insert into customerinfo values(’04’,’1′,’5′,’vip’);

insert into customerinfo values(’05’,’1′,’5′,’vip’);

insert into customerinfo values(’06’,’1′,’5′,’vip’);

insert into foodlist values(’01’,’02’,’2′,’微辣’);

insert into foodlist values(’01’,’03’,’1′,’微辣’);

insert into foodlist values(’01’,’05’,’1′,’微辣’);

insert into foodlist values(’01’,’01’,’1′,’微辣’);

insert into foodlist values(’02’,’01’,’1′,’微辣’);

insert into foodlist values(’02’,’02’,’1′,’微辣’);

insert into foodlist values(’02’,’04’,’1′,’微辣’);

创建触发器：

delimiter $$

create trigger DELETE_FOODINFO2 after delete

on FoodInfo2 for each row

begin

delete from PriceInfo where PriceInfo.Fname=Fname;

end$$

delimiter ;

创建存储

：

create procedure p_s()

reads sql data

begin select * from priceinfo;

end$$

create procedure p_s2()

reads sql data

begin select * from foodinfo;

end$$

第4章 结束语

餐馆管理系统基本开发完毕。本系统所用到的知识中的大部分来自于《数据库系统概论》这本书。进行测试运行时，基本达到了目的。但由于时间仓促以及编程经验的不足和知识水平有限，系统存在的问题比较多，系统的功能太简单，可进行的操作太少，一些功能在实现起来也不太理想。

在本项目开发的过程中，我全面实践一个面向数据库的应用系统的开发过程，学习了很多有关的知识。一些以前没有学得很杂实的课程的内容，，经过一段时间的钻研，对与这些知识点的相关的背景，学习起来也越来越有兴趣。

由于我的经验不足及阅历颇浅，因此，在该系统的设计方面还有很多不足，我会在学习过程中，根据设计的具体要求不断的完善，争取使该系统慢慢趋向完美。

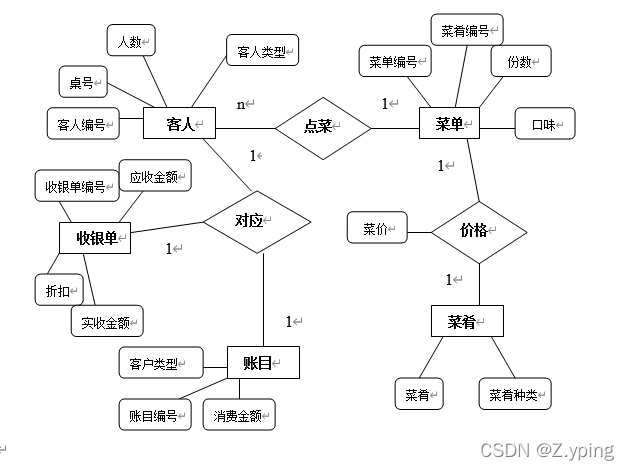

补充：E-R图（上边图被转码转成鬼样子了只能截图放这里了）
