HSRP


的配置：

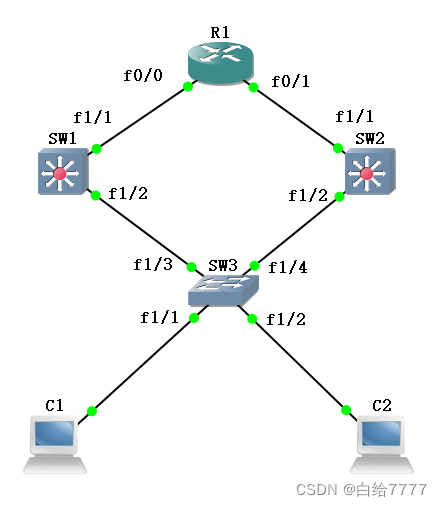

c1为vlan10    c2为vlan20

sw1:                                     sw2:

vlan10 192.168.10.10      vlan10 192.168.10.20

vlan20 192.168.20.10      vlan20 192.168.20.20

R1 loopback0地址为1.1.1.1

SW1(config)#int vlan 10

SW1(config-if)#standby 1 ip 192.168.10.1       //设置虚拟ip地址

SW1(config-if)#standby 1 priority 150            //设置优先级为150

SW1(config-if)#standby 1 preempt                 //开启抢占 vrrp中默认开启无需设置

SW1(config-if)#standby 1 track f1/1               //监听f1/1端口 端口故障优先级-10

SW1(config-if)#exit

SW1(config)#int vlan 20

SW1(config-if)#standby 2 ip 192.168.20.1       //设置虚拟ip地址

SW1(config-if)#standby 2 priority 145            //设置优先级为145 主备优先级的差小于10

SW1(config-if)#standby 2 preempt                 //开启抢占 vrrp中默认开启无需设置

SW1(config-if)#exit

SW2(config)#int vlan 10

SW2(config-if)#standby 1 ip 192.168.10.1       //设置虚拟ip地址

SW2(config-if)#standby 1 priority 145            //设置优先级为145 主备优先级的差小于10

SW2(config-if)#standby 1 preempt                 //开启抢占 vrrp中默认开启无需设置

SW2(config-if)#exit

SW2(config)#int vlan 20

SW2(config-if)#standby 2 ip 192.168.20.1       //设置虚拟ip地址

SW2(config-if)#standby 2 priority 150            //设置优先级为150

SW2(config-if)#standby 2 preempt                 //开启抢占 vrrp中默认开启无需设置

SW2(config-if)#standby 2 track f1/1               //监听f1/1端口 端口故障优先级-10

SW2(config-if)#exit

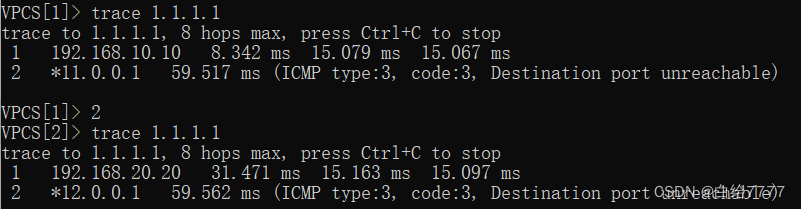

查看数据包如何转发

vlan10走SW1     vlan20走SW2

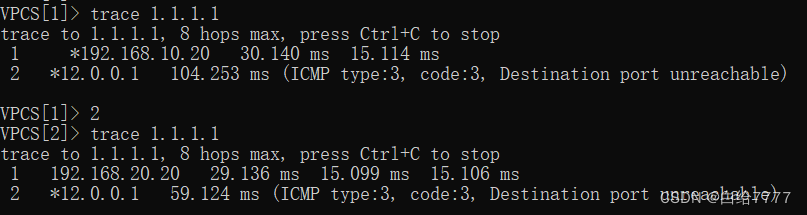

模拟SW1故障再次查看

VRRP


的配置：

c1为vlan10    c2为vlan20

sw1:                                     sw2:

vlan10 192.168.10.10      vlan10 192.168.10.20

vlan20 192.168.20.10      vlan20 192.168.20.20

R1 loopback0地址为1.1.1.1

SW1(config)#track 1 interface f1/1            //设置监听f1/1端口

SW1(config)#int vlan 10

SW1(config-if)#vrrp 1 ip 192.168.10.1        //设置虚拟ip地址

SW1(config-if)#vrrp 1 priority 150             //设置优先级为150

SW1(config-if)#vrrp 1 track 1                     //监听f1/1端口 端口故障优先级-10

SW1(config-if)#exit

SW1(config)#int vlan 20

SW1(config-if)#vrrp 2 ip 192.168.20.1       //设置虚拟ip地址

SW1(config-if)#vrrp 2 priority 145             //设置优先级为150

SW1(config-if)#exit

SW2(config)#track 1 interface f1/1            //设置监听f1/1端口

SW2(config)#int vlan 10

SW2(config-if)#vrrp 1 ip 192.168.10.1       //设置虚拟ip地址

SW2(config-if)#vrrp 1 priority 145             //设置优先级为150

SW2(config-if)#exit

SW2(config)#int vlan 20

SW2(config-if)#vrrp 2 ip 192.168.20.1       //设置虚拟ip地址

SW2(config-if)#vrrp 2 priority 150             //设置优先级为150

SW2(config-if)#vrrp 2 track 1                     //监听f1/1端口 端口故障优先级-10

SW2(config-if)#exit

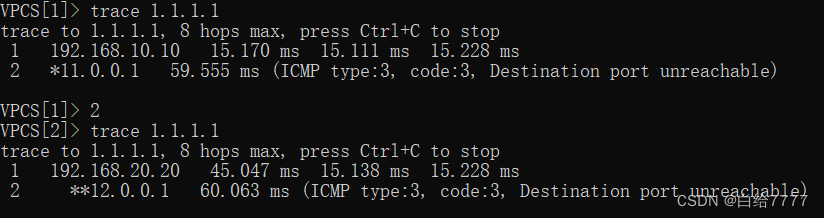

查看数据包如何转发

vlan10走SW1     vlan20走SW2

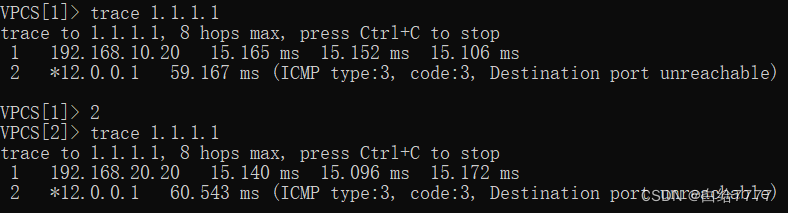

模拟SW1故障再次查看
