过孔设置
一般设置以下三类过孔
BGA区域：V16D8 (4mil铜皮)
一般信号过孔：V22D12(5mil铜皮)
电源过孔：V28D16 （500mA,6mil铜皮)
通孔处理

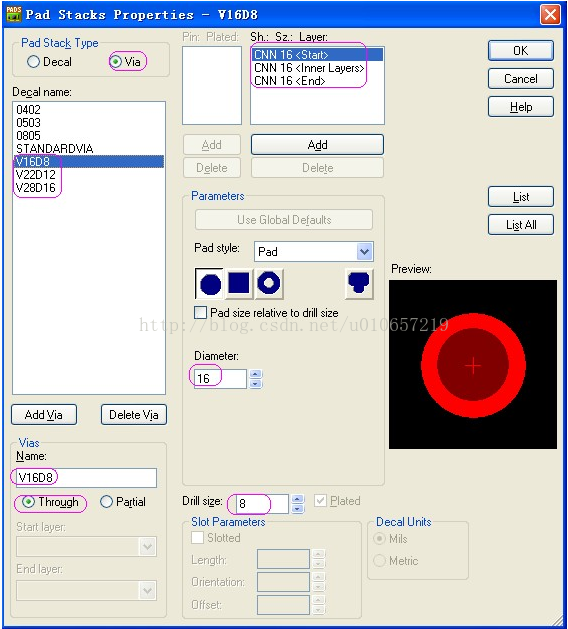

方法一:在菜单 setup—pad stacks 选via，在Decal name里面找到你要修改的过孔，或者点add via新加一个过孔并在下面name输入名字，名字下面是设置通过或者盲埋孔的，右边设置形状和大小
方法二:在板子上选中你要修改的过孔，右键选porperties，下面一排有个PAD图片点击然后可以修改
注意这些修改完后所有这类过孔都修改，也就是说修改的是这一类孔。
在布线是可以通过鼠标右键选择过孔，也可以通过无模命令VT选择之前设置的焊盘：
刚打完过孔后我们可以通过无模式命令L+层数来切换到哪一层走线
走线停顿，通过按ctrl+鼠标左键， 可暂时停止走线。
选择过孔后如不需改变过孔类型，可以通过按Shift+鼠标左键添加过孔。
也可以点击鼠标左键后，直接L+层数，软件会自动添加过孔到指定的切换层。
盲孔处理

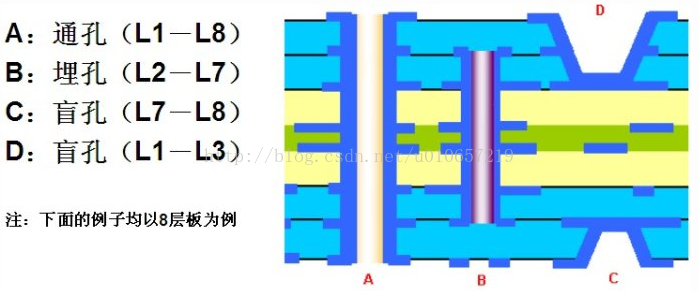

如图是一个8层板的剖面结构示意图

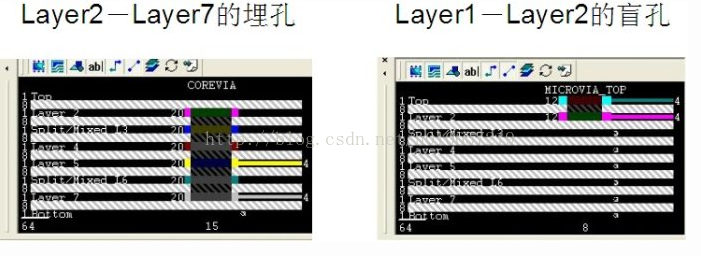

下图是在PADS Router （BlazeRouter）的Navigator窗口中看到的盲埋孔的剖面结构图：
盲孔需通过如下设置：
设置Drill Pairs
1.点击菜单的Setup－Drill Pairs…，出现如右图设置对话框
2.点击右边的Add按钮，进行您所需要的层对的设置
3.如右图进行了3种类型的盲埋孔设置和一种通孔类型的设置
设置盲孔

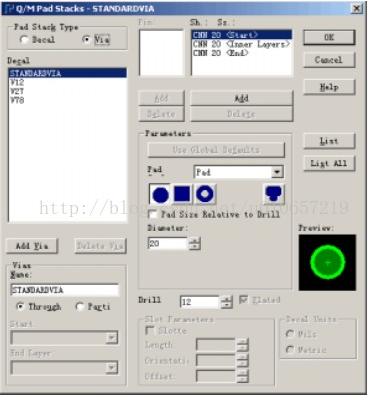

点击菜单的Setup－Pad Stacks，再选择Pad Stack Type中的Via选项，出现如右图设置对话框。
1.点击左下部的Add Via按钮，进行您所需要的Via类型的设置，包括其钻孔尺寸，各层外径尺寸等等参数。
2.如下图进行了3种类型的盲埋孔设置和一种通孔类型的设置。
如果是通孔类型，在左下部的Vias选项中选择Through，如果是盲埋孔类型，选择Partial选项

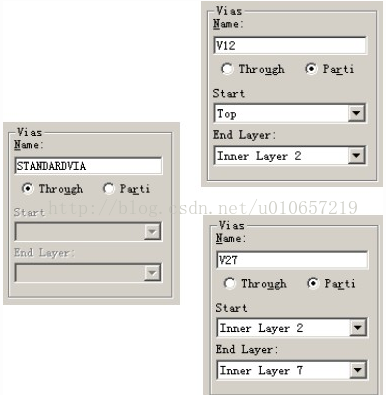

当选择Partial类型的过孔时，必须指定其起始层（Start Layer）和结束层（End Layer）。如V12和V27类型的盲埋孔设置如下图：
盲埋孔的走线设置
在进行盲埋孔的布线之前，一定要注意以下的几个设置：

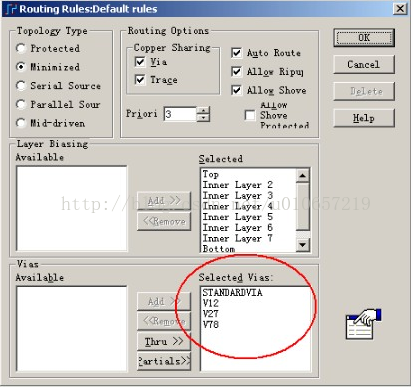

1.选择使用的过孔：菜单Setup－Design Rules…－Default－Routing中的Selected Via选项设置，检查是否设置的几种Via类型都被选中了。
2.SMD打孔设置：菜单Setup－Design Rules…－Default－Clearance中的Same Net选项设置，如果需要在SMD上打盲孔，请将其值设置为0。

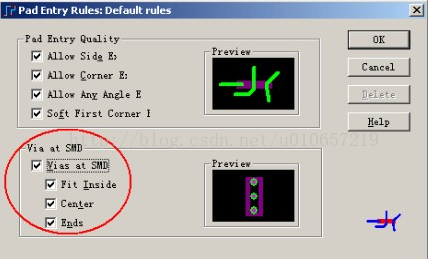

菜单Setup－Design Rules…－Default－Pad Entry中的Via at SMD选项设置，这个选项设置允许在SMD上打Via，但是这个选项只在PADS Router（BlazeRouter）中起作用，在PADS Layout中无效。

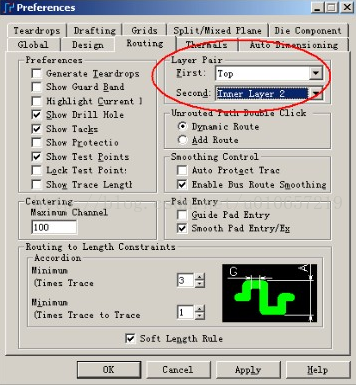

3.设置当前切换层对：菜单Setup－Preferences－Routing的Layer Pair设置，在走各种不同的层对间的盲埋孔时有影响，后续详细说明。感觉这个步骤有点多，因为之前已经设置好了层对，只需选择过孔类型就可以转到相应的层。。。
当对Layer1的SMD走盲孔时，您将Layer Pair设置为Layer1－Layer2，这时如需要加V12类型的Via，因为这时可用的Via类型只有V12和V18，而V27、V78类型是不可用的，因此有以下几种方法：
按快捷键F4，加入V12类型Via
键盘输入无模命令，“L2”
点击鼠标右键，选择Add Via
按住键盘Shift，同时点击鼠标左键
使用以上方式均可以加入V12 Via。
当对Layer1的SMD走盲孔时，您将Layer Pair设置为Layer7－Layer8，这时如需要加V12类型的Via，您只能使用以下的方法：
键盘输入无模命令，“L2” 而如果您使用以下的方法，都被加入V18类型的通孔，只能将走线切换到L7或者L8
按快捷键F4，将加入V18类型Via，
点击鼠标右键，选择Add Via
按住键盘Shift，同时点击鼠标左键 如果对Layer8的SMD走盲孔时，与以上所述有类似的规则！
如果需要在SMD上打盲孔时，对于Layer1上的SMD，您必须将Layer Pair设置为Layer1－Layer2，而对于Layer8上的SMD，您必须将Layer Pair设置为Layer7－Layer8，按以下两种方式打盲孔：
点击鼠标右键，选择Add Via
按住键盘Shift，同时点击鼠标左键

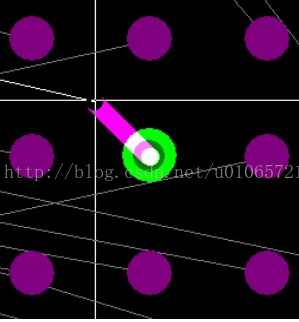

这样就可以成功地加入需要的Via，如果Layer Pair设置不对，将会被加入通孔V18类型的Via。
如下页图所示！
遇到的问题：

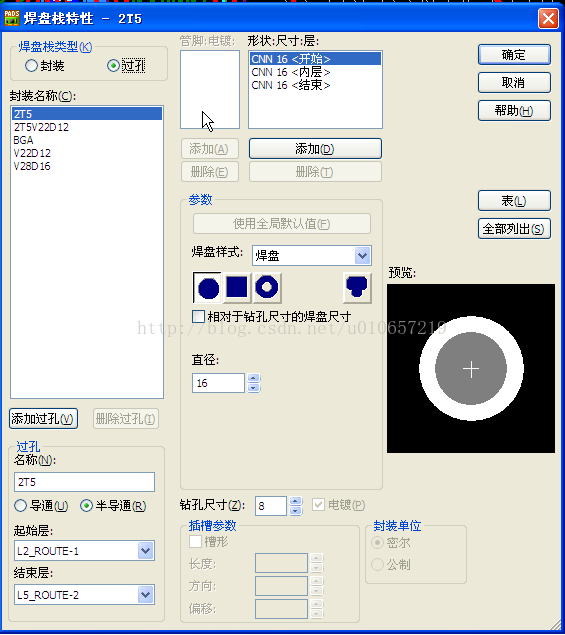

如图所示已经添加了两个2到5层的盲孔：
钻孔对也设置OK，如下图所示：

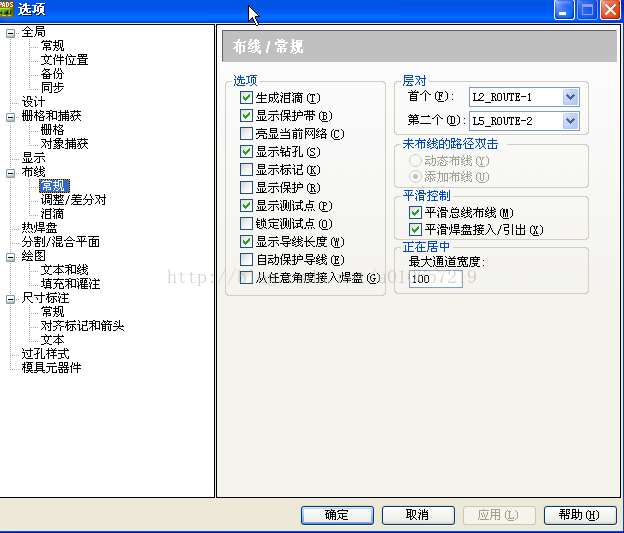

当前切换层对也设置OK，如下图所示：
当在layout中走线时，想从第二层通过盲孔切换到第五层，可是默认软件使用的过孔都是通孔！而且通过vt命令也只能看到通孔，跟不上就看不到盲孔。如下如所示：

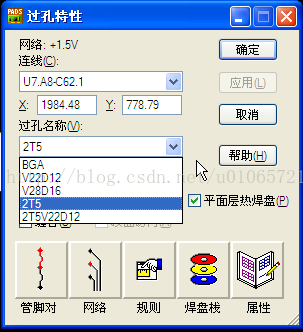

但是若是选择自动模式的话，软件添加的是2T5盲孔。若需要修改盲孔类型的话只能通过修改盲孔特性的方式，如下图所示：
上面的问题在router中可以完美解决，不愧是router。。。。
所以布线是设置和大体的布局最好都在layout中完成，真正布线时最好在router中完成，router会使布线的效率大大提升。

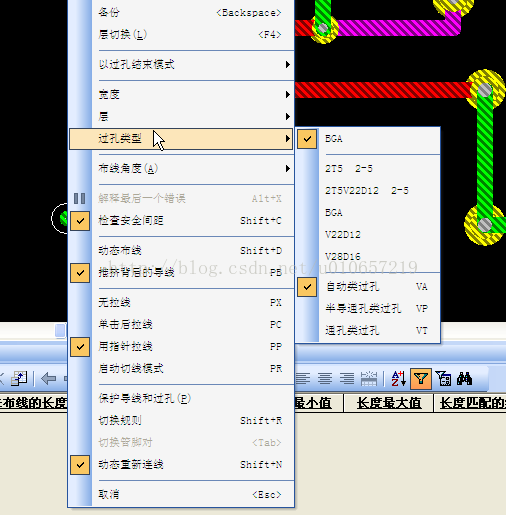

在设置好当前的切换层后，router中是可以选定之前设置好的过孔类型的，如下图所示：
