下面进入Linux driver篇
LINUX Audio 架构

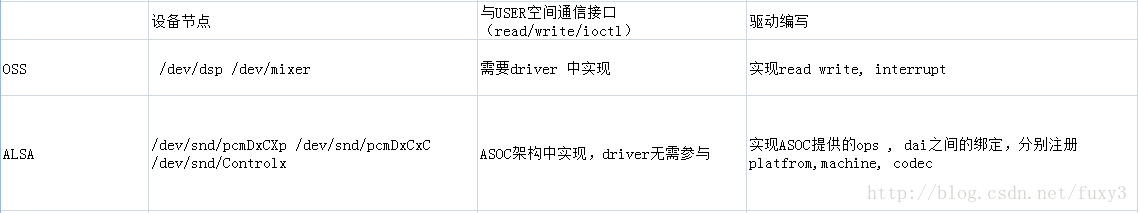

linux Audio driver分为 ALSA和 OSS架构，OSS架构目前以很少使用，原因是由于代码不利于维护。ALSA架构 分层清晰，代码可以重复利用（如codec driver）等一系列好处被广泛应用，其中 ALSA 又分为ASOC(cpu 内部无dsp) , dpcm(cpu 内部含有dsp)
ALSA(Advanced Linux Sound Architecture(高级Linux声音体系)的缩写)是为声卡提供驱动的Linux内核组件，以替代原先的OSS（开放声音系统）。ALSA除了像OSS那样提供一组内核驱动程序模块以外，还专门为简化应用程序的编写提供了相应的库函数，与OSS提供的基于ioctl的原始编程接口相比，ALSA函数库使用起来要更加方便一点。

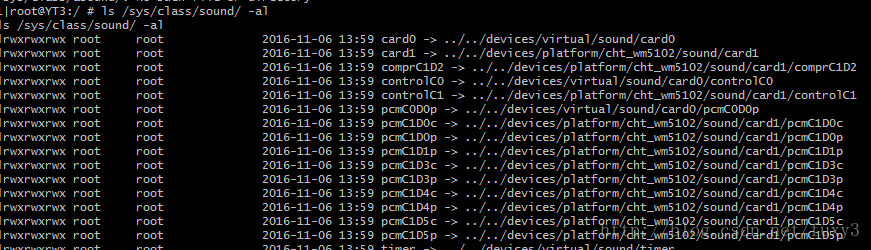

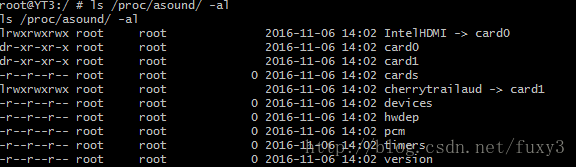

当ALSA 驱动加载时会分别在文件系统下注册 /proc/asound/ /sys/class/sound节点
ALSA 驱动结构 – Platform
音频驱动主要有三部分组成：
1、 Platform：通常指某款SoC平台，如intel、qcom等等。Platform又可细分两部分：
1.1、CPU DAI：在嵌入式系统里面通常指CPU的I2S、PCM总线接口，负责将音频数据从AIF FIFO搬运到CODEC（Playback的情形，Capture则方向相反）。CPU DAI通过snd_soc_register_dai()来注册。注：DAI是Digital Audio Interface的缩写，分为CPU DAI和CODEC DAI，这两者通过I2S/PCM总线连接；AIF是Audio Interface的缩写，一般分为I2S和PCM接口。
1.2、DMA：负责将音频数据从userspace通过DMA操作搬运到AIF FIFO。DMA操作通过snd_soc_register_platform()来注册。值得留意的是：某些情形下是不需要DMA操作的，比如Modem和CODEC直连，因为Modem本身已经把数据送到它的PCM接口FIFO了，这时只需启动PCM接口把数据搬运到CODEC即可；在这种情形下，Machine驱动snd_soc_dai_link中需要指定.platform_name = “snd-soc-dummy”, 这是虚拟出来的DMA驱动。
ALSA 驱动结构 – Codec/Machine
1. CODEC：对于Playback来说，userspace送过来的PCM数据是经过抽样量化出来的数字信号，在codec经过DAC转换成模拟信号送到外放耳机输出，这样我们就可以听到声音了。Codec字面意思是编解码器，但芯片里面的部件很多，常见的有AIF（音频接口）、DAC、ADC、Mixer、PGA、Line-in、Line-out，有些高端的codec芯片还有EQ、DSP、SRC、DRC、AGC、Echo canceller、Noise suppression等功能。
2. Machine：指某一款机器，它把CPU DAI、CODEC DAI、MODEM DAI各个音频总线接口通过定义dai_link链结起来，然后注册snd_soc_card。和上面两个不一样，Platform和CODEC驱动一般是可以重用的，而Machine有它特定的硬件特性，几乎是不可重用的。所谓的硬件特性指：DAIs之间的链结；通过某个GPIO打开Amplifier；通过某个GPIO检测耳机插拔；使用某个时钟如MCLK/External OSC作为I2S、CODEC模块的基准时钟源等等
DPCM(dynamic PCM)
dpcm主要是为 内部有dsp的 芯片准备的。这里引出了 fe dai和be dai的概念。
fe dai（front end ）:软件上的概念，通俗讲就是音频的软件流，如我们之前提到的，fasttrack,deepbuffer,等这些线程传递过来的软件流。
be dai（back end）: 具体的 硬件 设备，这里 可一是speaker,bt ,headset, dmic等。
任何一个 fe dai都可以 通过内部 通路的切换连接到任意一个be dai上面，这也是dpcm的好处之一。

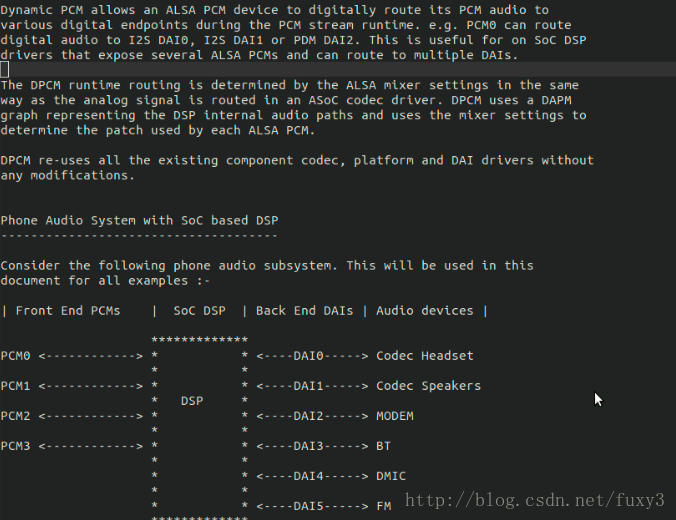

详细解释大家可以参考kernel中提供的文档
参照 kernel/Documentation/sound/alsa/DPCM.txt

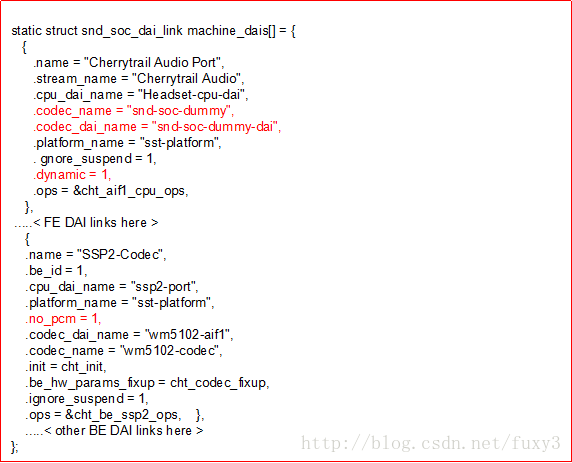

如图：
dynamic =1,意思是支持dpcm动态匹配模式。
Fe dai codec_dai_name 定义为 dummy,是为了可以动态匹配BE dai,这一切都是在ASOC core 层完成的，驱动中只要定义好对应的匹配名字就可以。

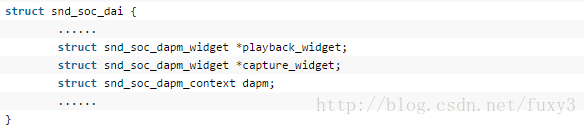

Cpu dai widget 和 codec dai widget的连接贯穿数据流的流向,首要是要找到 snd_soc_dapm_dai_in，snd_soc_dapm_dai_out类型的widget
具体可以参考如下链接，虽然其讲的是非dpcm模式，但还是有一定的参考意义
http://blog.csdn.net/droidphone/article/details/14548631
ALSA driver 初始化流程
首先platform driver分别注册
1.snd_soc_register_component，在 ASOC 中创建 cpu_dai list /sound/soc/intel/pcm.c
2.snd_soc_register_codec ,在ASOC 中创建codec_dai list /sound/soc/codecs/wm5102.c
3. snd_soc_register_card，通过 late_initcall(snd_cht_driver_init) 调用 /sound/soc/intel/board/cht_bl_dpcm_wm5102.c
在snd_soc_register_card中调用snd_soc_instantiate_card，完成cpu_dai list 和 codec_dai list 中widget的绑定，建立/dev/snd/pcmCxDxp 建立 /sys/ /proc/文件节点。调用 cpu_dai->driver->probe. Codec_dai->driver->probe, 分别进行,codec 和 内部dsp的一些初始化操作。
打开PCM设备
当应用程序open设备文件/dev/snd/pcmCxDxp时，会进入soc-pcm.c open回调函数

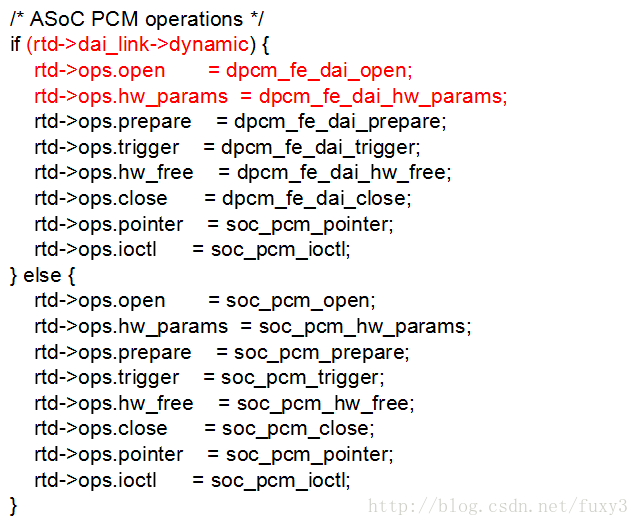

上面的代码片段可知，dpcm模式和非dpcm模式是根据dynamic标志位获取的，而alsa的 open/read/write也是在alsa lib层实现的，驱动中只要实现对用的handle就可以了，可以看出alsa代码层次特别清晰，也是其广泛应用的原因之一。
在dpcm_fe_dai_open中根据cpu dai widget和 codec dai widget名字匹配上FE DAI 和 BE DAI，最终会调用驱动中snd_soc_dai_ops 中实现的函数，
以ops.hw_params为例，当用户空间设置 hw_params时，会分别调用， cpu_dai->driver->ops->hw_params
codec_dai->driver->ops->hw_params，从而将数据流连通起来
是谁触发了一次dapm
一个widget的状态改变如何传递到整个音频路径上的所有widget。这些过程总是需要一个起始点：是谁触动了dapm，使得它需要执行上述的扫描和上电过程？事实上，以下几种情况可以触发dapm发起一次扫描操作：
1.声卡初始化阶段，snd_soc_dapm_new_widgets函数创建widget包含的kcontrol后，会触发一次扫描操作。
2.用户空间的应用程序修改了widget中包含的dapm kcontrol的配置值时，会触发一次扫描操作。
3.pcm的打开或关闭，会通过音频流widget触发一次扫描操作。
驱动程序在改变了某个widget并把它加入到dapm_dirty链表后，主动调用snd_soc_dapm_sync函数触发扫描操作。
对于 intel 平台， tinymix –D 1 + kcontrol name

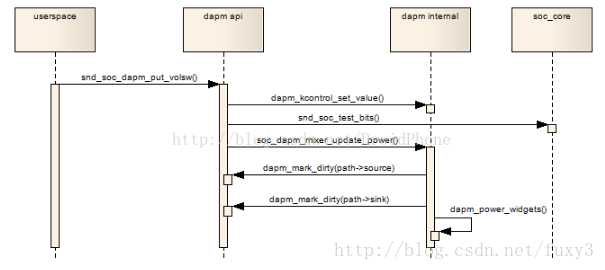

用户空间对kcontrol的修改，最终都会调用到kcontrol的put回调函数,(每一个kcontrol在驱动中定义的时候都有一个默认的put回调函数)
1. Open /dev/snd/Controlx
2. Tinymix –D + “Kcontrol name”
通过dapm_power_widgets函数，触发整个音频路径的扫描过程，所以，尽管我们只改变了mixer kcontrol中的一个输入端的连接状态，所有相关的widget的电源状态都会被重新设定，这一切，都是自动完成的，对用户空间的应用程序完全透明，实现了dapm的原本设计目标。
好了， hal层到此 位置。
