Cadence Allegro（10）：电路板板框
前提摘要
-
PCB设计版本：
- 原理图设计：Design Entry CIS 16.6
- 焊盘设计 ：Pad Designer 16.6
- PCB设计 ：PCB Editor 16.6
-
个人说明：
限于时间紧迫以及作者水平有限，本文错误、疏漏之处恐不在少数，恳请读者批评指正。意见请留言或者发送邮件至：“noahpanzzz@gmail.com”
正文

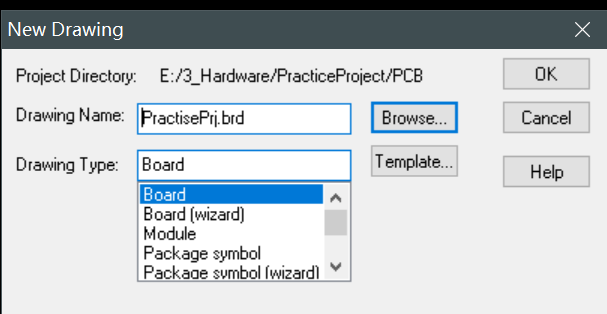

新建工程（File->New）

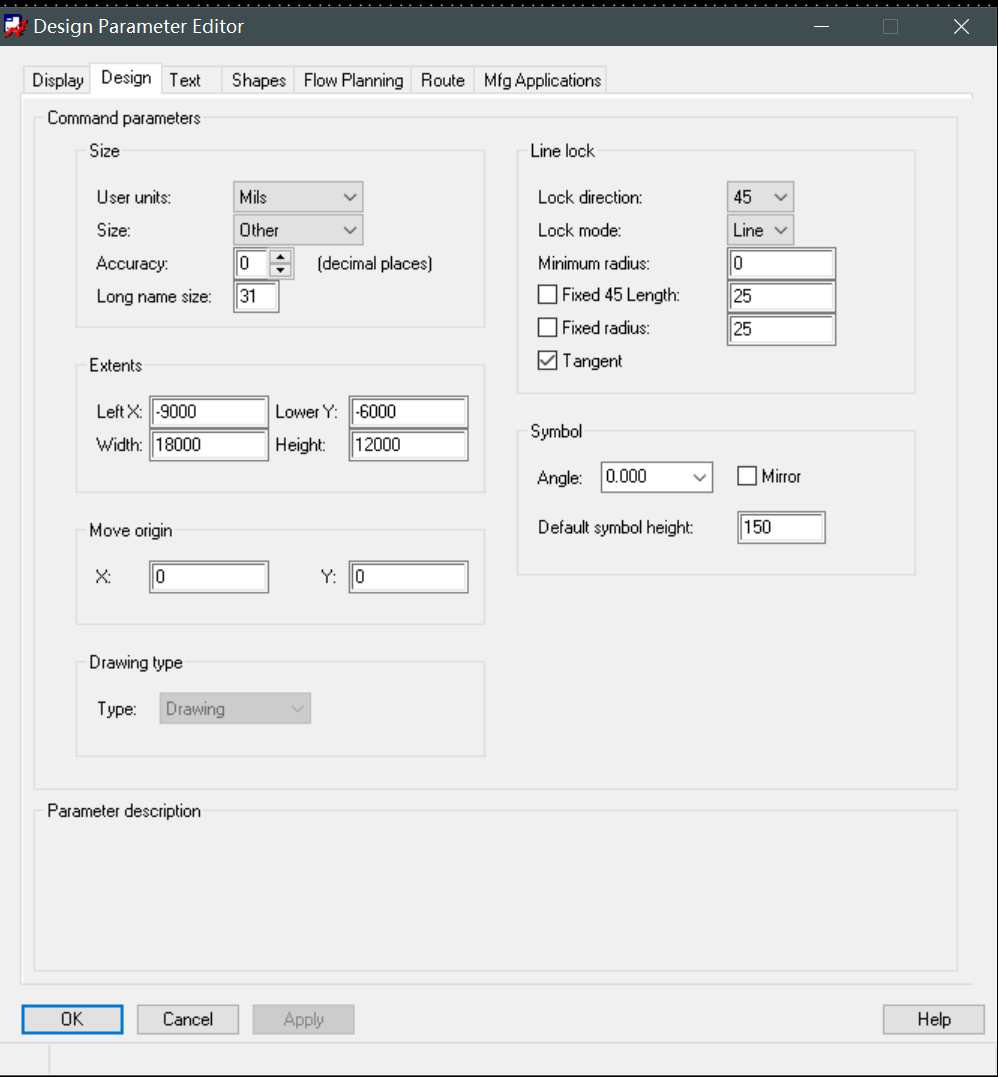

设置绘图尺寸，栅格(Setup->Design Parameter)
Display
开启栅格，栅格大小5mil
Design
单位mil，精度0
绘图尺寸 width :18000mil，height:12000mil（约等于width 457mm，304mm）

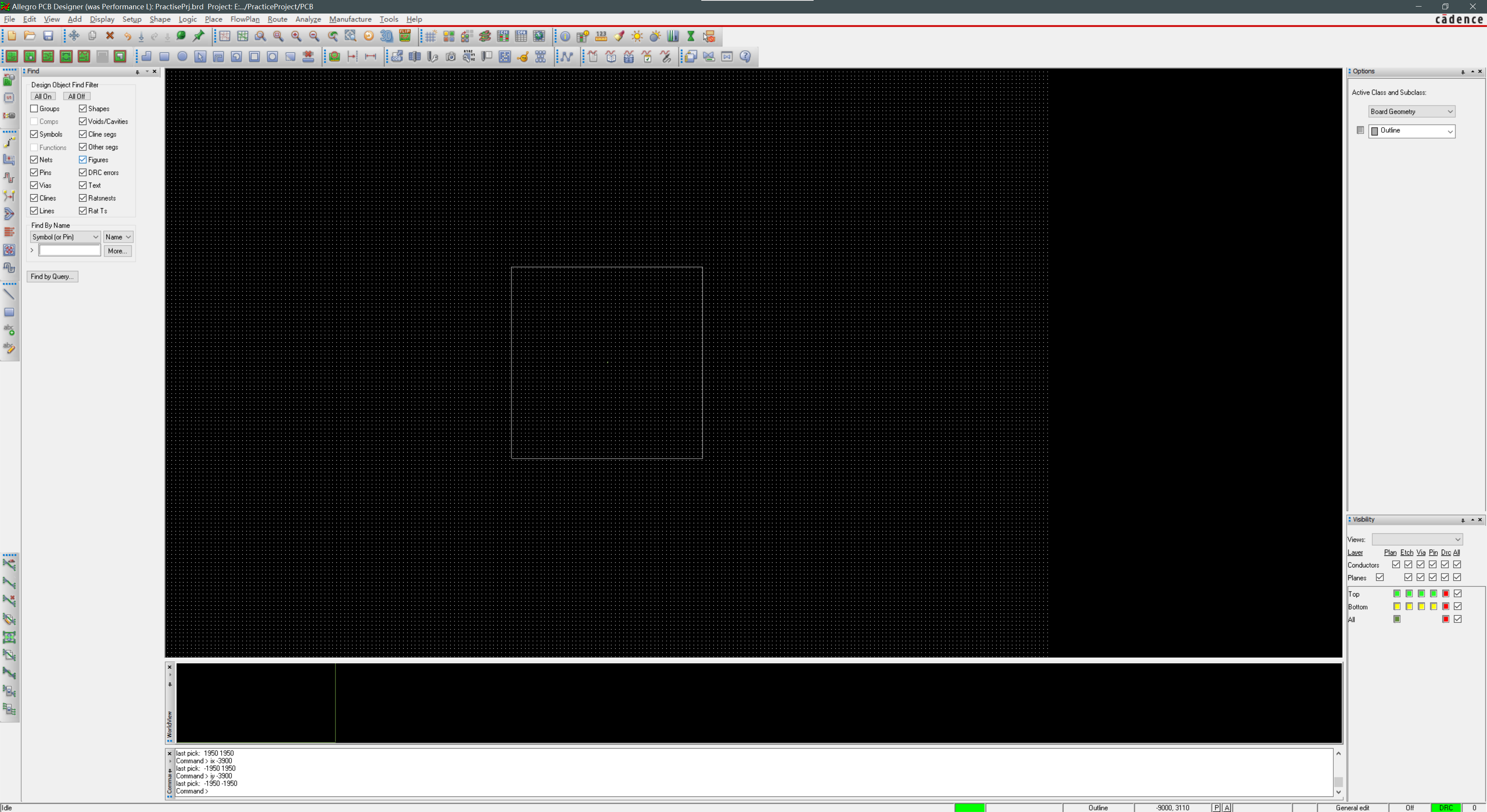

设置电路板板框（Add->Line）
Class：Board Geometry,SubClass：Outline，线宽：0（嘉立创免费打板10cm*10cm，这里暂时设置这个尺寸约等于3900mil）。
通过输入坐标的方式 x -1950 -1950; ix 3900; iy 3900; ix -3900; iy -3900;

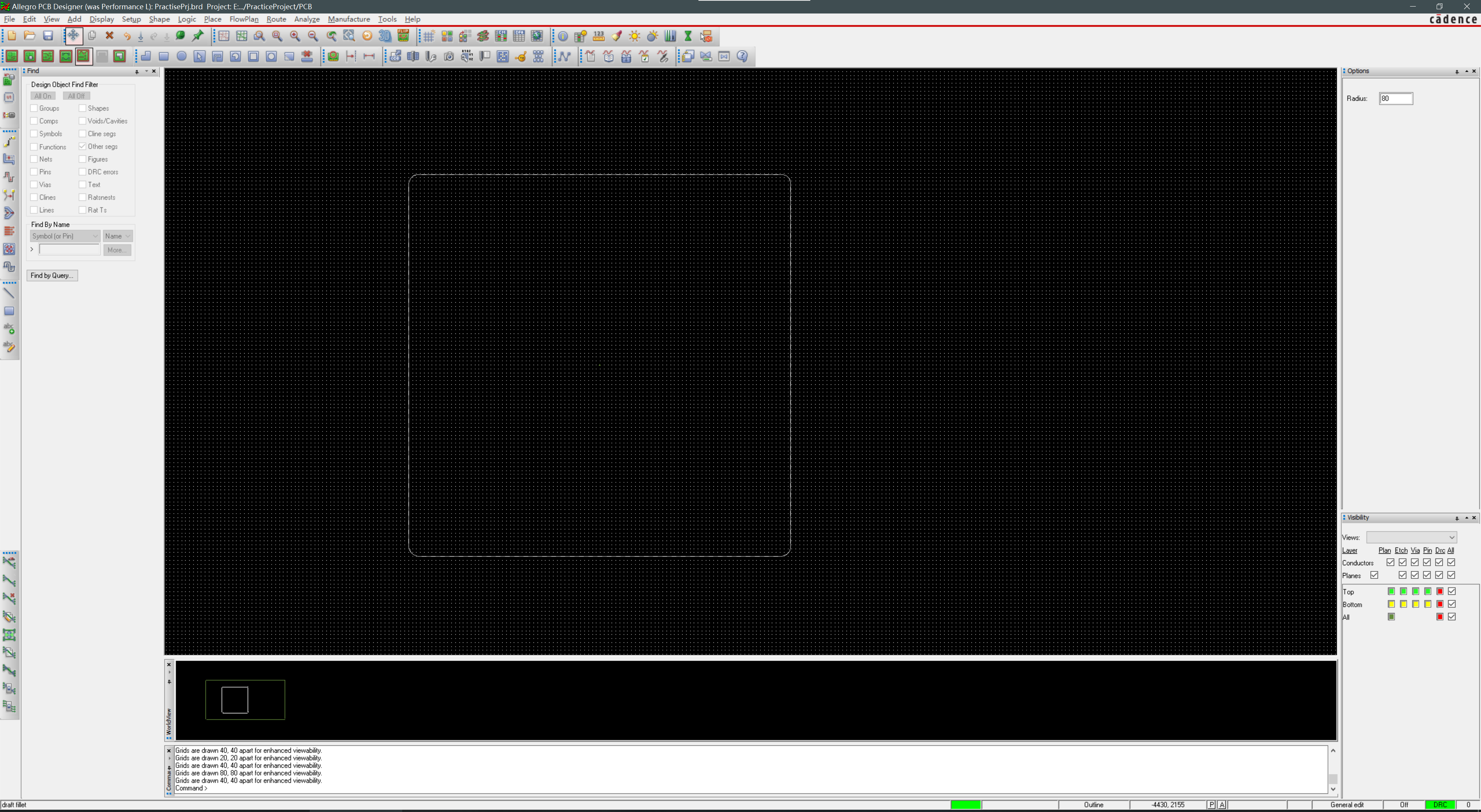

电路板倒角（Manufacture->drafting->chamfer,fillet）
电路板角比较锋利，所以需要对四个角进行倒角。有两种选择：
- chamfer：45°角
- fillet：圆弧角
这里使用圆弧角，倒角半径为80mils（≈2mm）
进入倒角命令下，用鼠标点击角对应的两条直线，则完成倒角

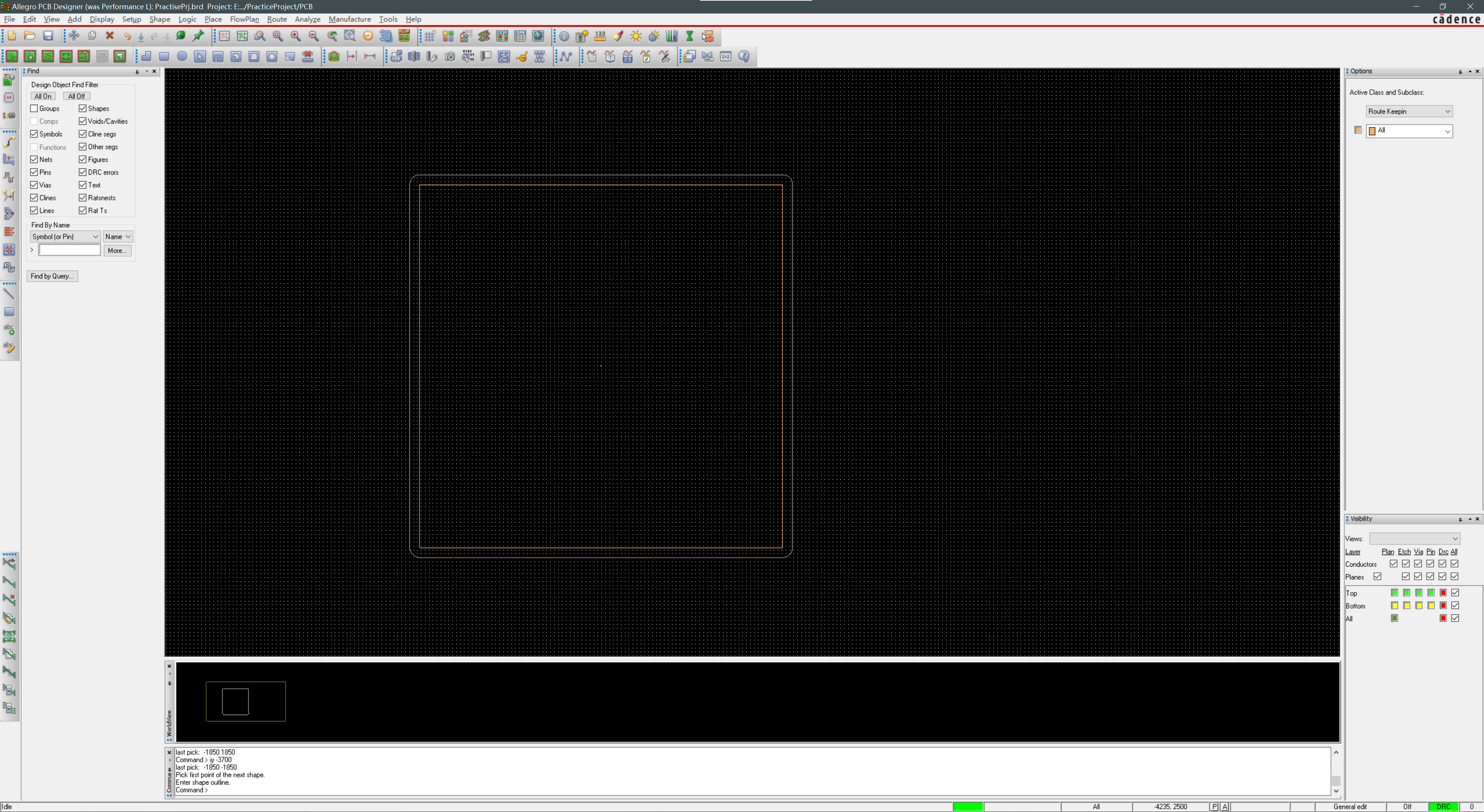

设置允许布线区域（Setup->areas->route keepin）
设置布线离板边距离100mil（2.54mm）
通过输入坐标的方式：x -1850 -1850;ix 3700;iy 3700;ix -3700;iy -3700。
设置允许器件放置区域(Setup->areas->package keepin)
生产流水线，夹具等原因，同样器件距离板边也应该有所距离。这里设置同上面一样。
同样可以通过输入坐标的方式：x -1850 -1850;ix 3700;iy 3700;ix -3700;iy -3700。
这里使用另外一种方式Z-copy（Edit->Z-copy）。需要将find中选为shapes，Class选为Package Keepin，Subclass选为all，点击route keepin的shape。
Z-copy中可以对Shape进行放大（Expand），缩小（Contract）。

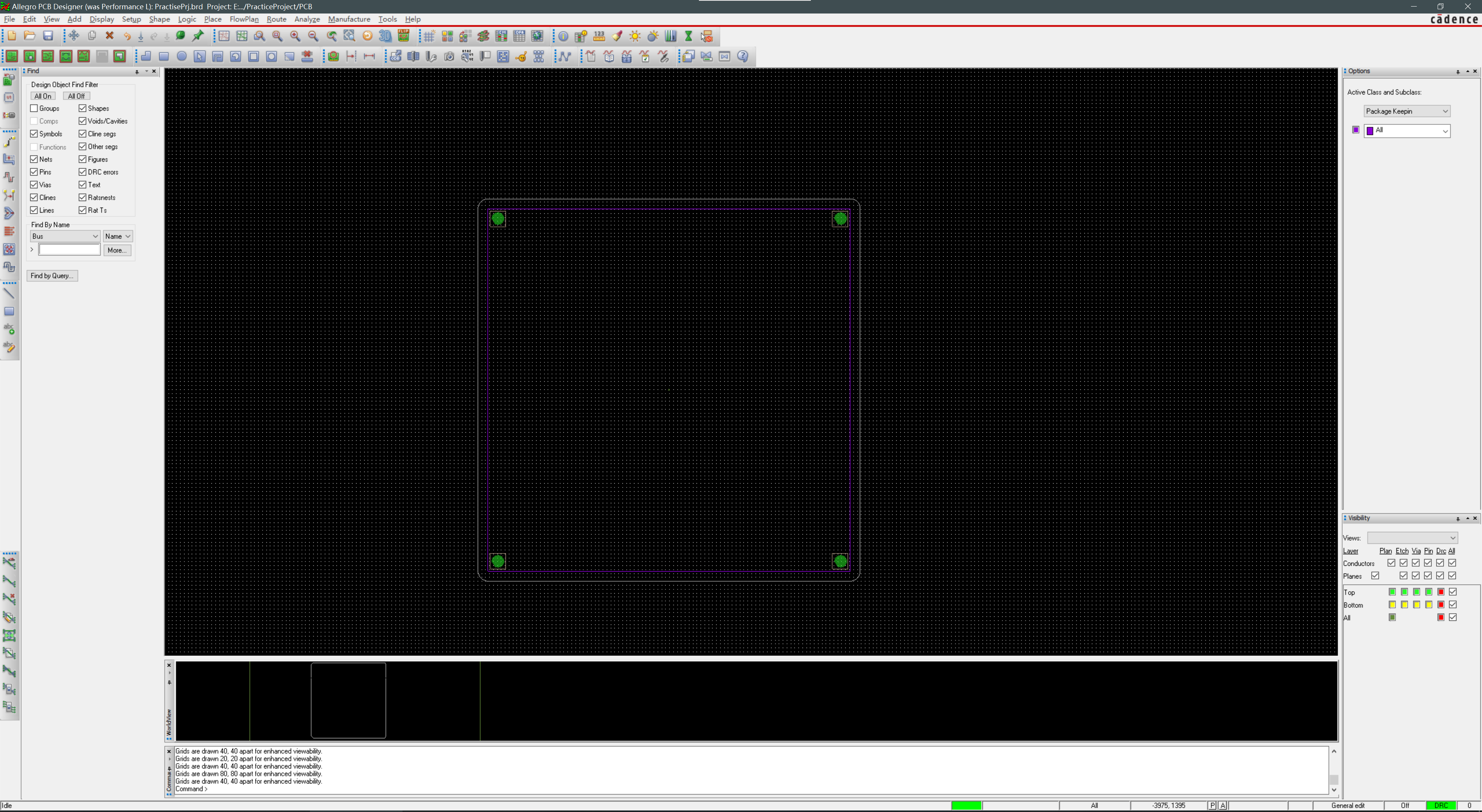

放置安装孔（Place Manaully）
在Advanced Setting中勾选library。
在Placement list中选择mechanical symbol，选择之前画M3机械钻孔。
通过输入坐标的方式放置四个安装孔：x -1750 -1750；x 1750 1750;x -1750 1750;x 1750 -1750。
