LCD1602与键盘扫描作业

一、设计任务

在AT89C51的控制下，利用LCD1602和两只按键完成两屏显示的切换显示：第一屏为自己姓名的拼音，第二位自为子学号；第二屏显示：第一行为自己的籍贯，第二行为自己的生日。显示利用LCd命令1——8进行设置，要求至少使用4个命令。

二、设计思路

选择P0口作为数据口；首先将姓名学号籍贯等数据存放在单片机的程序储存器内。再通过单片机与LCD1206以数据总线的形式相连通过R/W,E控制信号，D0~D7数据或命令信号，加上独立键盘扫描来控制显示第一屏还是第二屏显示；

三、硬件电路

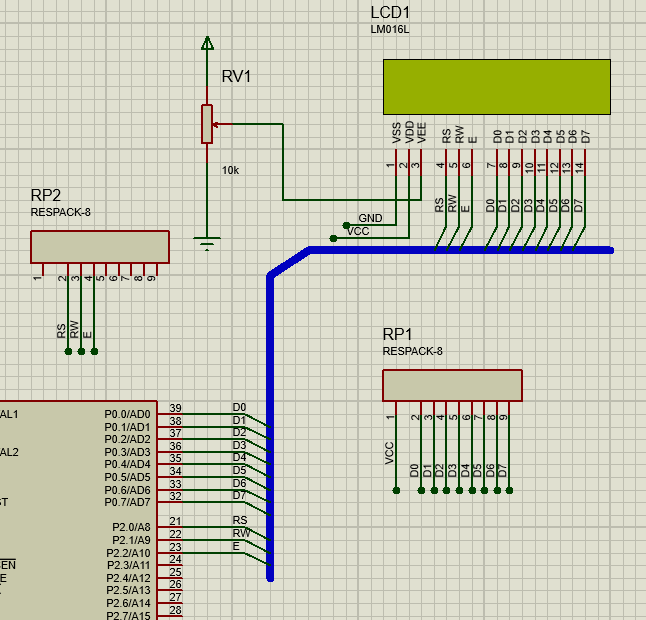

1、LCD1206显示模块

以P0为数据和命令端口，P2^0~P2^2为控制信号端口

在这里插入图片描述

LCD1206的命令字特点：

编号	命令	Rs	$\overline{W} R / W$	D7	D6	D5	D4	D3	D2	D1	D0
1	清屏	0	0	0	0	0	0	0	0	0	1
2	光标返回	0	0	0	0	0	0	0	0	1	$\times ×$
3	显示模式	0	0	0	0	0	0	0	1	I/D	S
4	显示开关、光标设置	0	0	0	0	0	0	1	D	C	B
5	光标及字符移位	0	0	0	0	0	1	S/C	R/L	$\times ×$	$\times ×$
6	功能设置	0	0	0	0	1	DL	N	F	$\times ×$	$\times ×$
7	CGRAM地址	0	0	0	1	字	符	库	地	址
8	DDRAm地址	0	0	1	数	据	R	A	M	第	址
9	读忙标志或地址	0	1	BF
10	写数据	1	0
11	读数据	1	1

命令1 : 光标返回00H（左上角位置）
命令2：光标返回
命令3：显示设置

I/D: （1）地址指针加一；（0）地址指针减一

S: （1）写入字符，整屏左移或右移；（0）整屏显示不移动
命令4：D——屏幕显示：1 开显示；0关显示

C——光标有无：1 有； 0 无光标

B——光标闪烁：1闪烁；0 不闪烁
命令5 ：SC =0 移动光标 SC =1 移动显示的字符

RL = 0 左移RL =1 右移
命令6： DL :1 八位数据 0 四位数据接口

N：1 两行显示 0 单行显示

F： (1)5

10

\times10

$\times 10$

阵（0）5

7

\times7

$\times 7$

点阵
命令7：GGRAM地址设置，设置用户自定义的字符
命令8：设置显示地址：80H + 显示位置
命令9：读忙： BF =1 忙；
命令10：写数据
命令10：读数据

控制操作：

操作	单片机发给LCD的控制信号	LCD的输出
读状态	RS=0, R/ $\overline W W =1,E= 1$	D0~D7状态
写命令	RS=0,R/ $\overline W W =0, D0~D7命令，E正脉冲$	无
读数据	RS =1,R/ $\overline W W =1,E =1$	D0~D7数据
写数据	RS =1,R/ $\overline W W =0,D0~D7 数据，E正脉冲$	无

2、独立键盘扫描模块

在这里插入图片描述

四、软件设计

#include<reg51.h>
#include<intrins.h>
#define out P0  //数据和命令端口
#define uchar unsigned char//预定义
#define uint unsigned int
sbit S1 =P1^0;  // 按键1
sbit S2 =P1^1;//按键2
uchar keyvalue; // 键值
uchar code name[] ="Tang jie";//预存显示数据
uchar code stu_num[] ="1808441072";
uchar code birthplace[] ="Tong Ling";
uchar code birthday[] = "2000/01/27";
sbit RS  = P2^0;   //  数据或指令控制线
sbit RW  = P2^1;   // 读写控制线
sbit E   = P2^2;   //使能控制线
void key_scan(void); //键盘扫描声明
/*********************
延时函数
*********************/
void delay(uint j)
  {
  uchar i = 250;
  for(;j>0;j--)
  {
   while (--i);
   i= 249;
   while(--i);
   i=250;
  }
}
/*********************
检查忙函数，检查LCD是否处于忙状态
如果处于忙则持续检查
*********************/
void check_busy(void)
{
    uchar temp;
    do{
        temp =0xff;  //
        E = 0;
        RS= 0;   //
        RW = 1;
        E =1;
        temp = out; //
			}while(temp&0x80);  // 如果 BF =1 则持续检查
        E = 0;
}
/*********************
写命令函数
*********************/
void write_command(uchar com)
{
    check_busy();//  首先检查忙
   E= 0;//预置0
   RS =0;
   RW =0; //按LCD写命令控制信号设置
   out = com;
   E =1; //  正脉冲
   _nop_();//
   E = 0; // 还原E
    delay(1);
}
/********************
写数据函数
********************/
void write_data(uchar com)
{
  check_busy();
  E=0;    //预置0
  RS= 1;
  RW =0;//按LCD写数据控制信号设置
  out = com;
  E=1;// 正脉冲
  _nop_();
  E =0;
delay(1);
  }
/********************
LCD初始化函数
********************/
void lcd_initial(void) //
 {
  write_command(0x38); // 八位数据，双列显示，5X7阵
	_nop_();
  write_command(0x0c); //开显示屏，关光标，光标不显示
	_nop_();
  write_command(0x06); //字符不移动，每次字符地址加1
	_nop_();
  write_command(0x01); //清屏
	_nop_();
	delay(100);
  }
/********************
//字符串显函数
********************/
void string(uchar add, uchar *s)
{
	 write_command(add);//显示地址
	 while(*s != '\0')
	{
	  write_data(*s++);
	}
}
/********************
第一屏显示函数
********************/
void key_1(void)
{
lcd_initial();
string(0x83,name); //第一行第四个开始显示学号
string(0xc2,stu_num);//第二行第三个开始显示姓名
 do{
	key_scan();
	} while(S2!=0);// 持续进行键盘扫描，如果按键2没按下，则一直显示第一屏
}
/********************
第二屏显示函数
********************/
void key_2(void)
{
lcd_initial();
string(0x83,birthplace);//第一行第三个开始显示籍贯
string(0xc3,birthday);//第二行第三个开始显示生日
do{
key_scan();
  } while(S1!=0); //持续进行键盘扫描，如果按键1没按下，则一直显示第二屏
}

void key_scan(void)  //独立键盘扫描函数
{
 P1 =0xff;
 if((P1&0x0f)!=0x0f)
	{
	  delay(10);
	  if(S1==0)
	   {
	    keyvalue =1;
		delay(100);
		}
		if(S2 == 0)
	    {
        keyvalue =2;
		delay(100);
		}
	}
}

void main(void) //主函数
{
	lcd_initial();
	while(1)
	{
	 keyvalue =0
	 key_scan();  //按键扫描
	 switch(keyvalue)  //按键值选择显示第几屏数据
	 {
	 case 1 : key_1();delay(10);break;
	 case 2 : key_2();delay(10);break;

	 }
	}
}

五、仿真调试

按下按键1，显示第一屏数据，显示良好

按下按键2，显示第二屏数据，显示良好

在这里插入图片描述
