一、百度网盘链接

链接:https://pan.baidu.com/s/1XOzXy5ypABkSnOlDPTd8vg

提取码:slg0



二、串口示波器协议

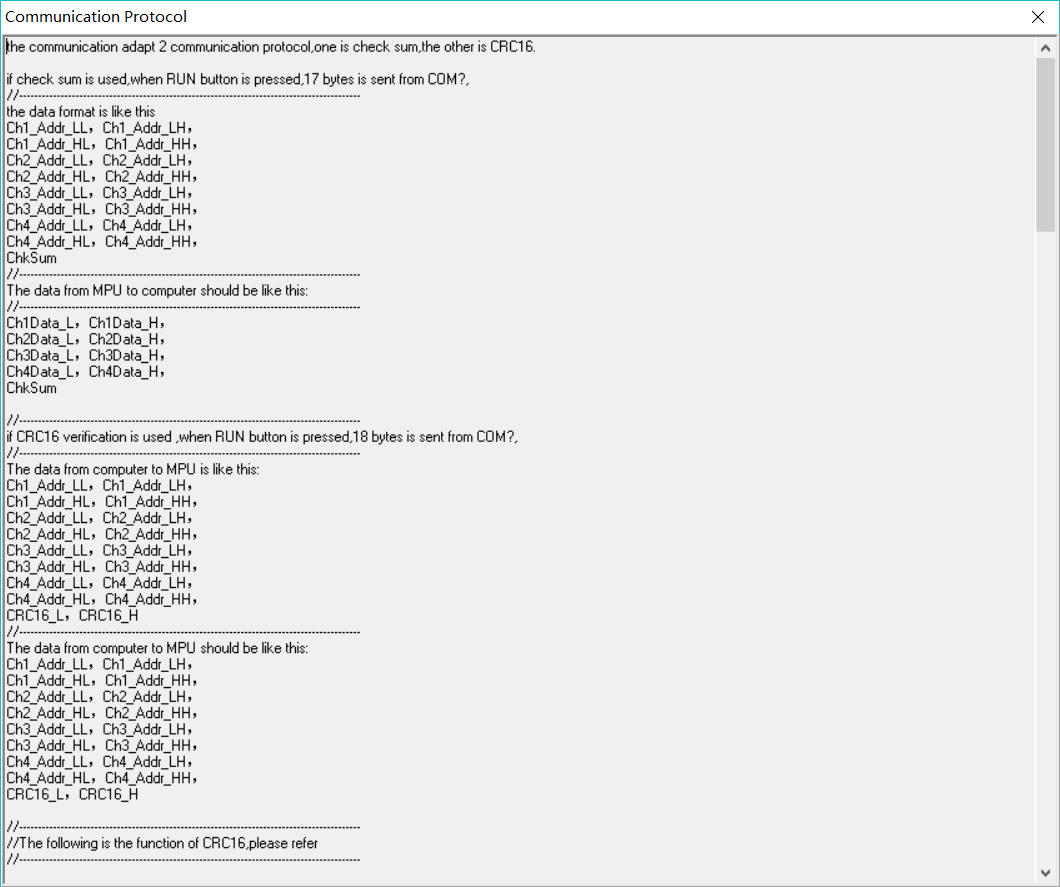

点击菜单栏的help->communication…

在这里插入图片描述

在这里插入图片描述

有两种通讯协议 一种是CRC16另一种是ChkSum,我们使用CRC16

上面是通信协议,简单的来说就是把我单片机的数据转换为示波器可以识别的形式

The data from computer to MPU is like this:

Ch1_Addr_LL,Ch1_Addr_LH,

Ch1_Addr_HL,Ch1_Addr_HH,

Ch2_Addr_LL,Ch2_Addr_LH,

Ch2_Addr_HL,Ch2_Addr_HH,

Ch3_Addr_LL,Ch3_Addr_LH,

Ch3_Addr_HL,Ch3_Addr_HH,

Ch4_Addr_LL,Ch4_Addr_LH,

Ch4_Addr_HL,Ch4_Addr_HH,

CRC16_L,CRC16_H

这是我们需要发给示波器的数据格式



三、代码



1、串口代码

(1).c

我用的是STM32F4系列的,所以从任意F4系列的库函数版本文件中复制过来usart.h 和”usart.c或者自己新建一个也可以,下面存放串口初始化和通讯协议,这边使用的是串口2。

//串口初始化

void mx_usart2_init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOD,ENABLE);

	USART_InitTypeDef USART_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	GPIO_PinAFConfig(GPIOD,GPIO_PinSource5,GPIO_AF_USART2);
	GPIO_PinAFConfig(GPIOD,GPIO_PinSource6,GPIO_AF_USART2);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_Init(GPIOD, &GPIO_InitStructure);

	USART_InitStructure.USART_BaudRate=115200;
	USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode=USART_Mode_Rx | USART_Mode_Tx;
	USART_InitStructure.USART_Parity=USART_Parity_No;
	USART_InitStructure.USART_StopBits=USART_StopBits_1;
	USART_InitStructure.USART_WordLength=USART_WordLength_8b;
	USART_Init(USART2,&USART_InitStructure);
	USART_Cmd(USART2,ENABLE);

	USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);

	NVIC_InitStructure.NVIC_IRQChannel=USART2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=3;
	NVIC_Init(&NVIC_InitStructure);
}

//串口协议,就是上面提到的CRC16协议

unsigned short CRC_CHECK(unsigned char *Buf, unsigned char CRC_CNT)
{
    unsigned short CRC_Temp;
    int i,j;
    CRC_Temp = 0xffff;

    for (i=0;i<CRC_CNT; i++){
        CRC_Temp ^= Buf[i];
        for (j=0;j<8;j++) {
            if (CRC_Temp & 0x01)
                CRC_Temp = (CRC_Temp >>1 ) ^ 0xA001;
            else
                CRC_Temp = CRC_Temp >> 1;
        }
    }
    return(CRC_Temp);
}

//这个是发送数据到示波器的程序,

void VisualScope_Output(float data1 ,float data2 ,float data3 ,float data4)
{
  int temp[4] = {0};
  unsigned int temp1[4] = {0};
  unsigned char databuf[10] = {0};
  int i;
  unsigned short CRC16 = 0;

  temp[0] = (int)data1;
  temp[1] = (int)data2;
  temp[2] = (int)data3;
  temp[3] = (int)data4;

  temp1[0] = (unsigned int)temp[0] ;
  temp1[1] = (unsigned int)temp[1];
  temp1[2] = (unsigned int)temp[2];
  temp1[3] = (unsigned int)temp[3];

  for(i=0;i<4;i++)
  {
    databuf[i*2]   = (unsigned char)(temp1[i]%256);
    databuf[i*2+1] = (unsigned char)(temp1[i]/256);
  }

  CRC16 = CRC_CHECK(databuf,8);
  databuf[8] = CRC16%256;
  databuf[9] = CRC16/256;
   for(i=0; i<10; i++)
  {
		while((USART2->SR&0X40)==0);
		USART_SendData(USART2, databuf[i]);
  }
}


需要注意的是,在USART_SendData(USART2, databuf[i]);上面有一个while,意思是要等待串口发送完毕,否则还没发完就再发,就会乱码。其中入口参数的data1-4是你要观察的内容数值大小,对应串口示波器的四个通道。

//可以直接使用这个程序,通过对OutDate赋值,然后将其输出到示波器上,以后直接调用这个函数就好了,可以加入延时,不然波形走的太快了

void display(void)
{

	OutData[0] =1000;
	OutData[1] =2000;
	OutData[2] =3000;
	OutData[3]=	4000;
	VisualScope_Output(OutData[0],OutData[1] ,OutData[2] ,OutData[3]);
	//delay_ms(1000);
}

//USART2接受中断

void USART2_IRQHandler(void)
{
	u8 Res;
	if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)  //½ÓÊÕÖжÏ(½ÓÊÕµ½µÄÊý¾Ý±ØÐëÊÇ0x0d 0x0a½áβ)
	{
		Res =USART_ReceiveData(USART2);//(USART1->DR);	//¶ÁÈ¡½ÓÊÕµ½µÄÊý¾Ý

		if((USART_RX_STA&0x8000)==0)//½ÓÊÕδÍê³É
		{
			if(USART_RX_STA&0x4000)//½ÓÊÕµ½ÁË0x0d
			{
				if(Res!=0x0a)USART_RX_STA=0;//½ÓÊÕ´íÎó,ÖØпªÊ¼
				else USART_RX_STA|=0x8000;	//½ÓÊÕÍê³ÉÁË
			}
			else //»¹Ã»ÊÕµ½0X0D
			{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
				{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//½ÓÊÕÊý¾Ý´íÎó,ÖØпªÊ¼½ÓÊÕ
				}
			}
		}
	}
}

(2).h

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "stm32f4xx_conf.h"
#include "sys.h"

#define USART_REC_LEN  			200
#define EN_USART1_RX 			1

extern u8  USART_RX_BUF[USART_REC_LEN];
extern u16 USART_RX_STA;
extern u8 get_d;

void mx_usart2_init(void);
unsigned short CRC_CHECK(unsigned char *Buf, unsigned char CRC_CNT);
void VisualScope_Output(float data1 ,float data2 ,float data3 ,float data4);
void display(void);
#endif



2、验证

在main.c中的while里加入display();

编译无误后下载到开发板,使用TTL转串口模块或者线连接电脑和开发板

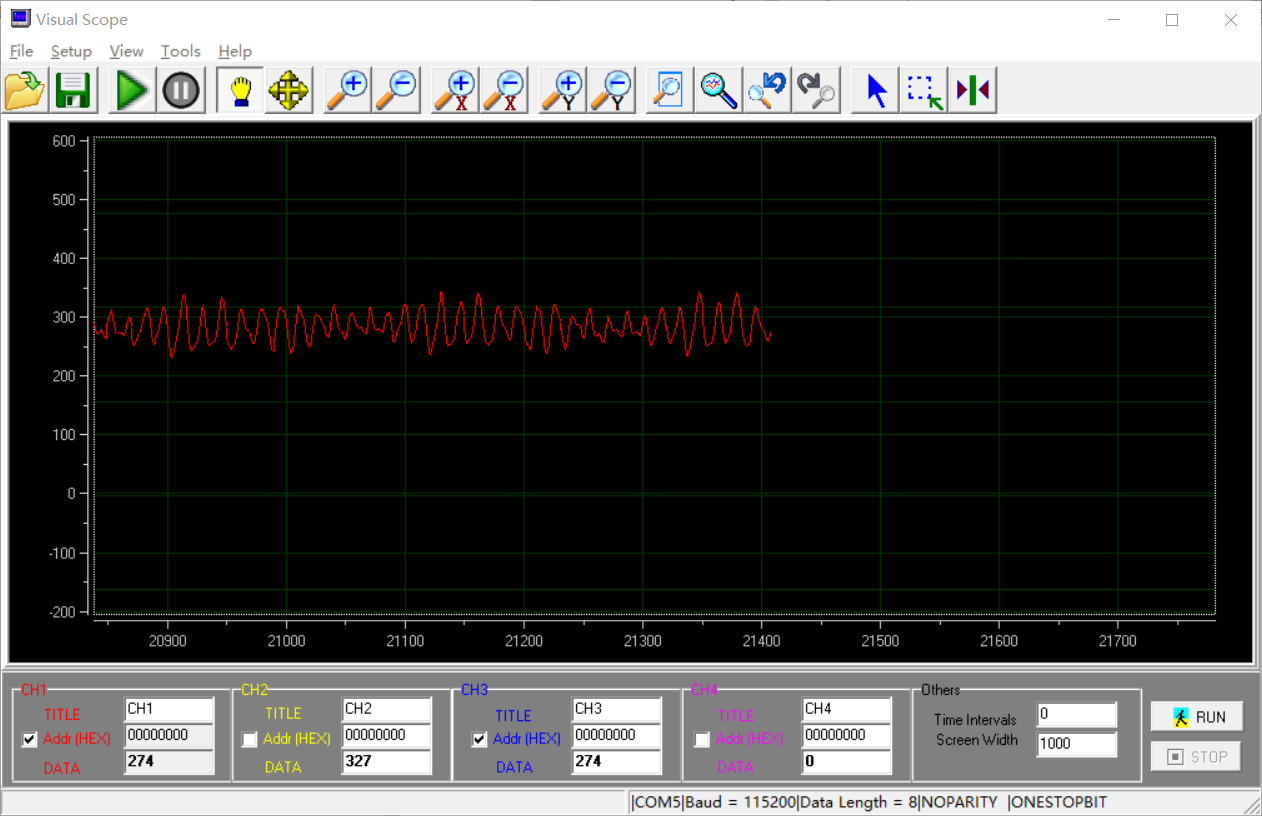

打开串口示波器观察现象

在这里插入图片描述

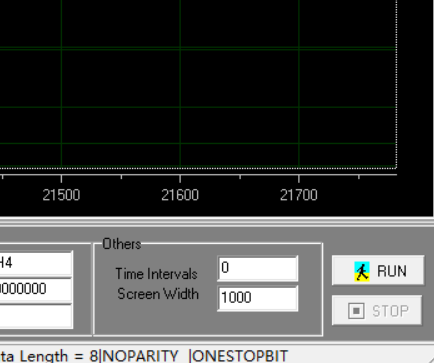

左下方的这个screen width不宜设置过大,如果按照原始值50000,波形只会在x轴50000标度之后开始出现

在这里插入图片描述

点击右上角的setup的第一个选项,配波特率和串口,确认无误后点击右下角的RUN开始运行。
