CH1 简介

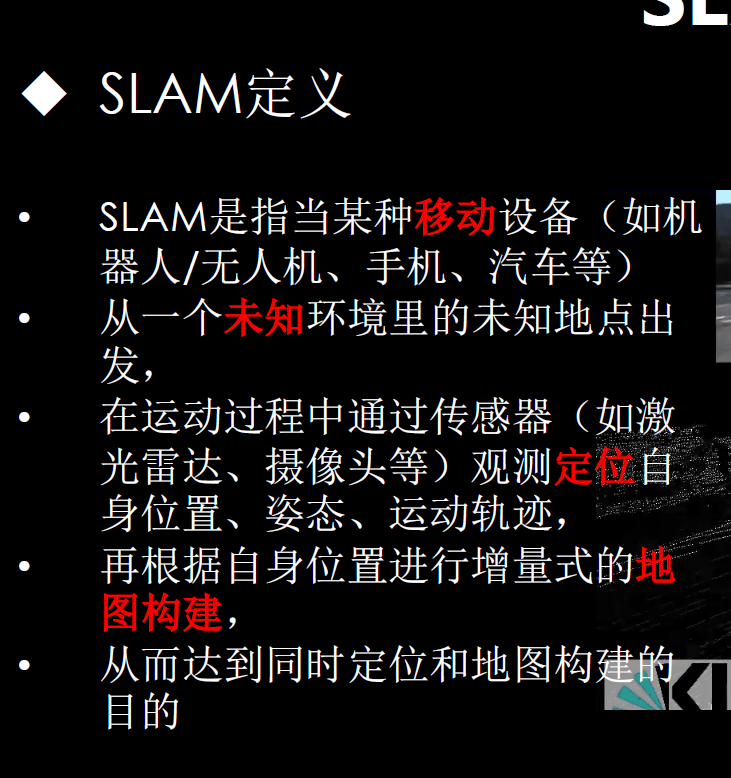

1. Simutaneous localization and Mapping 解决定位与建图的问题，为路径规划做准备
2.
应用1：定位
弥补民用GPS精度的不足，室内无GPS，救援，反恐。
扫地机器人
AGV（Automated Guided Vehicle）
应用2：建图
VR、游戏、三位全景漫游
算法框架

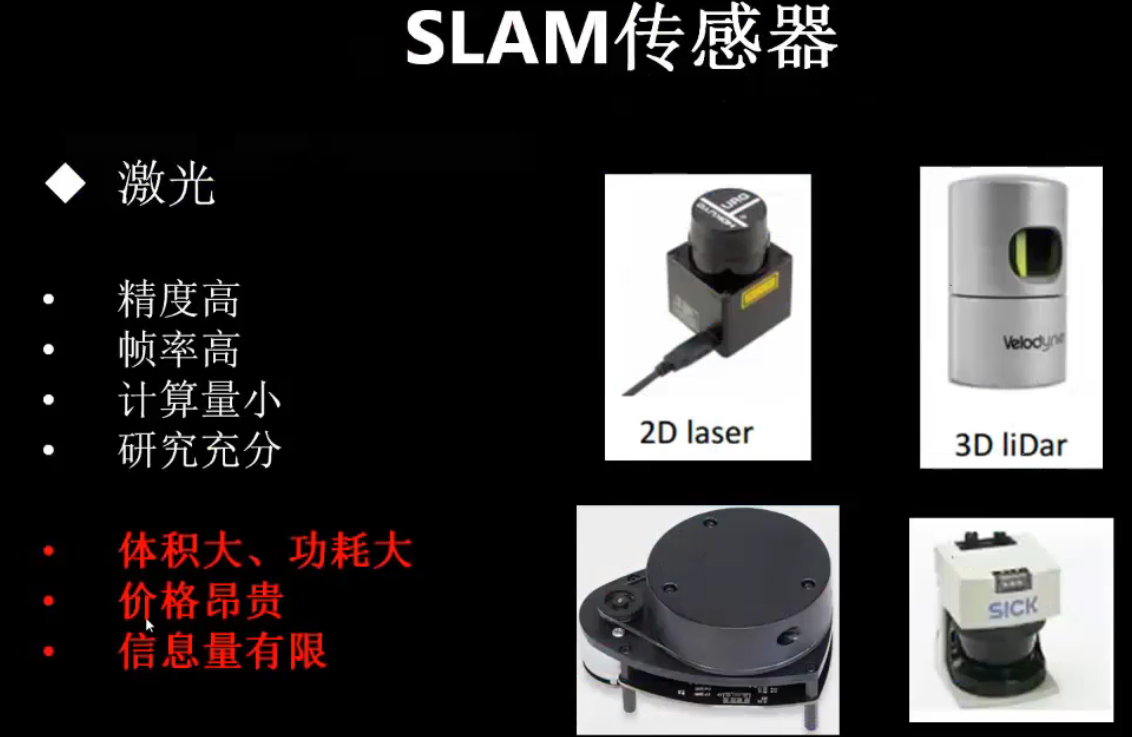

分为激光slam和视觉slam
知识树
发展趋势
1. 消费级3D相机的广泛应用，无人驾驶技术的发展
2. 视觉slam越来越重要
3. 多传感器融合是大方向
4. 有适合的刚需场景
5. 入门难，人才缺口越来越大
6. 可替代性不强
CH2
时间：2021.6.6
1. 结构：场景的远近和大小
2. 单目相机有尺度不确定性：没办法确定二维图像的绝对大小。因此，需要双目相机和深度相机
3. 双目相机测定距离是通过对比左右眼图像实现的。
其缺点是：需要的计算资源大
4. RGB-D相机：有点像激光
缺点：测量范围债、容易受日光影响（因此主要用于室内）。
5. SLAM 框架（图是自己画的，可能丑了点）
6. SLAM的数学表示
其中第一个方程为
位置方程
：
Xk表示
位姿
，Uk表示运动传感器的读入，Wk是该过程加入的噪声；
是第二个方程为
观测方程
：Zk表示观测数据，Xk是位置，Vk是观测里的噪声
这个方程在
二维
的具体化为：
x1、x2确定位置，θ为转角（姿态），三个确定位姿
r为小萝卜于一个路标的距离（对应度量地图），Φ为夹角
CH2~2
时间：2021.6.11
今天主要学习了在Ubuntu18.04的环境下编程
1. 在一开始，我连创建一个文本文档都不会，还是在网上查了之后才知道要用gedit；
2. g++作为编译器，可以来编辑文件：在创建了helloslam.cpp之后，可以用在teminal 运行g++ helloslam.cpp来生成可执行文件。
3. 而cmake可以使链接等事情更加方便，通过创建一个CMakeLists.txt来实现此功能
先创建Helloslam.cpp、libHelloslam.cpp、libHelloslam.h
//在CMakeLists.txt中
project(Helloslam) //声明文件
add_exectable(Helloslam Helloslam.cpp) //添加源文件（可执行）
add_library(hello libHelloslam.cpp) //添加库文件，
add_library(hello_shared SHARED libHelloslam.cpp) 生成共享库
target_link_libraries(Helloslam hello_shared) //使Helloslam可执行文件和hello_shared共性库链接起来（前提是Helloslam里有include “libHelloslam.h”,libHelloslam.cpp对应的声明）
然后：创建一个build来储存中间文件
//teminal里
cd build
cmake ..
make
./Helloslam
即可执行
3. 在Kdevelop这个IDE里，可以直接省略teminal里的东西
值得注意的是，在里面CMakeLists.txt要添加set(CMAKE_BUILD_TYPE “Debug”)，然后去run那里添加一个启动器；
还有一个搞我心态的一点：修改之后一定要点击左上角的build，才能执行不然会显示没有修改。
CH3
时间：2021.6.19
此次内容的学习大多于线代挂钩，如坐标变换（正交变换），旋转矩阵（正交阵的一个特殊例子）
1. 外积
（叉乘）可以用矩阵a^b来表示，其中a^表示该矩阵为反对称矩阵（A的转置=负A）aXb=a^b a^=
2. 欧氏变换
：（坐标变换）
前面为坐标系1，后面为坐标系2
表示坐标系2
旋转变化
到坐标系1，R称为旋转矩阵（列向量两两正交，|A|=+1）
若是加上平移
其中：
表示从2坐标系变化到1坐标系，
表示坐标系1原点坐标指向坐标系2原点坐标的向量（指向被减向量）
3. 因为不是线性变化（有一个t）所以把非线性问题转化为线性问题
这样太麻烦，转化为
注意，此时三维问题用四维表示
T称为
变换矩阵
CH3~Eigen库的学习
1.eigen库的链接：
首先，按下快捷键
Ctrl + Shift + P
，输入
edit configuration
，选择
C/Cpp: Edit Configurations...
，此时会在工程的配置目录
.vscode
下生成一个配置文件：
c_cpp_properties.json，
（注：json文件中是不能添加注释在里面的），添加一行：”/usr/include/eigen3” 在includePath里面，如下
"includePath": [
"${workspaceFolder}/**",
"/usr/include/eigen3"
],Eigen 库的路径要写成#include 的形式，写#include 的形式可能vscode识别不出来
2. 定义方式
方式1：在开头添加一个模板：
template
using Mat2 = Matrix;
以后Mat2相当于一个像int类型的关键字，申明的都是2X2的矩阵
方式2：Vector2d vec；
定义了一个2维向量，2d可以变成3d，就是三维向量
方式3：直接用Matrixmat;（推荐）
这种方式是比较推荐的的方式
方式4：用MatrixXd mat(m,n);(推荐)
与上面区别不大，默认为double类型
3. 输入数据
mat<
实际上这个<<是在eigen库里进行了重载的。
特殊矩阵的输入：
MatrixXd zero=MatrixXd::Zero(3,2); //纯0阵
MatrixXd one=MatrixXd::Ones(3,3); //纯1阵
MatrixXd E=MatrixXd::Identity(4,4); //单位阵
MatrixXd rand=MatrixXd::Random(5,2); //随机阵，值-1到1
#include <iostream>
#include <eigen3/Eigen/Dense>
using namespace std;
using namespace Eigen; //
template <typename T>
using Mat2 = Matrix<T,2,2>;//Mat2定义成2X2的矩阵
int main(void)
{
#if 0
Mat2<int> mat1; //自定的定义方式
mat1<<6,1, //重载的<<
1,3;
cout<<mat1<<endl<<endl;
Vector2d vec1; //eigen自带的定义方式1
vec1<<1,2;
cout<<vec1<<endl<<endl;
Matrix< double, 2, 3 > matrix_NN;//方式2：定义一个2X3的double矩阵
MatrixXd mat(2,2); //更常用的方法
for(int i=0;i<2;i++)
for(int j=0;j<2;j++)
mat(i,j)=2;
//也可以使用mat<<2,2,2,2;
cout<<mat<<endl<<endl;
//常见的矩阵
MatrixXd zero=MatrixXd::Zero(3,2); //纯0阵
MatrixXd one=MatrixXd::Ones(3,3); //纯1阵
MatrixXd E=MatrixXd::Identity(4,4); //单位阵
MatrixXd rand=MatrixXd::Random(5,2); //随机阵，值-1到1
cout<<zero<<endl<<endl<<one<<endl<<endl<<E
<<endl<<endl<<rand<<endl;
#endif
MatrixXd mat2=MatrixXd::Ones(2,2); //若是不赋值，则直接打印出来为纯0阵
cout<<mat2<<endl<<endl<<mat2.rows()<<' '<<mat2.cols()<<endl;
MatrixXd mat3(3,3);
for(int i=0;i<2;i++)
for(int j=0;j<2;j++)
mat3(i,j)=2;
mat2=mat3; //强制转换会使其变为等号后的长宽
//这个变成3X3，前2X2是mat3的2X2，其他变为0
//2 2 0
//2 2 0
//0 0 0
cout<<mat2<<endl<<endl<<mat2.rows()<<' '<<mat2.cols()<<endl;
return 0;
}
4. 矩阵基本运算
1)加减乘照样，应该也是经过了运算符重载
2)逆、转置、行列式等：
cout<<"transpose"<<endl<<mat2.transpose()<<endl; //转置矩阵
cout<<"inverse"<<endl<<mat2.inverse()<<endl; //逆矩阵
cout<<"adjoint"<<endl<<mat2.adjoint()<<endl; //伴随矩阵
cout<<"conjugate"<<endl<<mat2.conjugate()<<endl; //共轭矩阵
cout<<"各元素数和"<<endl<<mat2.sum()<<endl; //数和
cout<<"行列式"<<endl<<mat2.determinant()<<endl; //行列式
cout<<"迹"<<endl<<mat2.trace()<<endl; //迹
mat2.setZero(); //清03) 求特征值、特征向量：
eigen_solver.eigenvalues()；
eigen_solver.eigenvectors()；
4）矩阵分块操作
a.向量分块：
vec.head(n);
vec.tail(n);
vec.block(m,n);
b.矩阵分块
mat.block(1,0,2,4); //以（1，0）位置的点为标准，向下取2行，向右取4列
或者：
mat.block<2,4>(1,0）；
#include <iostream> //块操作
#include <eigen3/Eigen/Dense>
using namespace std;
using namespace Eigen;
int main(void)
{
MatrixXd mat1(9,1);
mat1<<1,2,3,4,5,6,7,8,9;
cout<<"mat1"<<endl<<mat1<<endl;
ArrayXd vec(9);
vec<<1,2,3,4,5,6,7,8,9;
cout<<"head:"<<endl<<vec.head(3)<<endl;//前3个
cout<<"tail:"<<endl<<vec.tail(3)<<endl;//后三个
cout<<"segment"<<endl<<vec.segment(3,6)<<endl; //4到7的元素
MatrixXd mat=MatrixXd::Identity(4,4);
cout<<mat.row(3)<<endl; //第4行
cout<<mat.col(1)<<endl; //第2列
cout<<mat.block(1,0,2,4)<<endl<<endl; //以（1，0）位置的点为标准，向下取2行，向右取4列
cout<<mat.block<2,4>(1,0)<<endl; //同上
return 0;
}
CH3~各种旋转的表示方式
time：2021.7.13
一. 旋转向量
def：任意一个旋转可以用一个旋转向量表示，该向量的方向与旋转轴一致，长度为
，表示为
旋转向量与旋转矩阵的转换：
R=Icosθ+(1-cosθ)n*
n
T+n^sinθ
二. 欧拉角
def：把一个旋转分解为3次绕不同方向的旋转
以ZYX为例（绕旋转之后的轴）
不足：存在万向锁问题，即若绕y轴的旋转为
时（
第二次旋转
），第一次旋转和第三次旋转的轴相同，失去了一个自由度。也称奇异性。
三. 四元数
def：
任意
单位四元数
可以表示一个旋转，若四元数不是单位四元数，要进行归一化。
1.虚部的含义
i,j,k之间有以下关系
i2 = j2 = k2 = -1
ij = k,ji =-k
jk = i, kj = -i
ki= j, ik = -j
乘以i对应着旋转180° ， 而
意味着绕i轴旋转360° 后得到一个相反的东西。 这个东西要旋转两周才会和它原先的样子相等。
2.运算规则
1. 加减
2. 乘
6. 数乘
3. 与其他表示旋转的量的转换

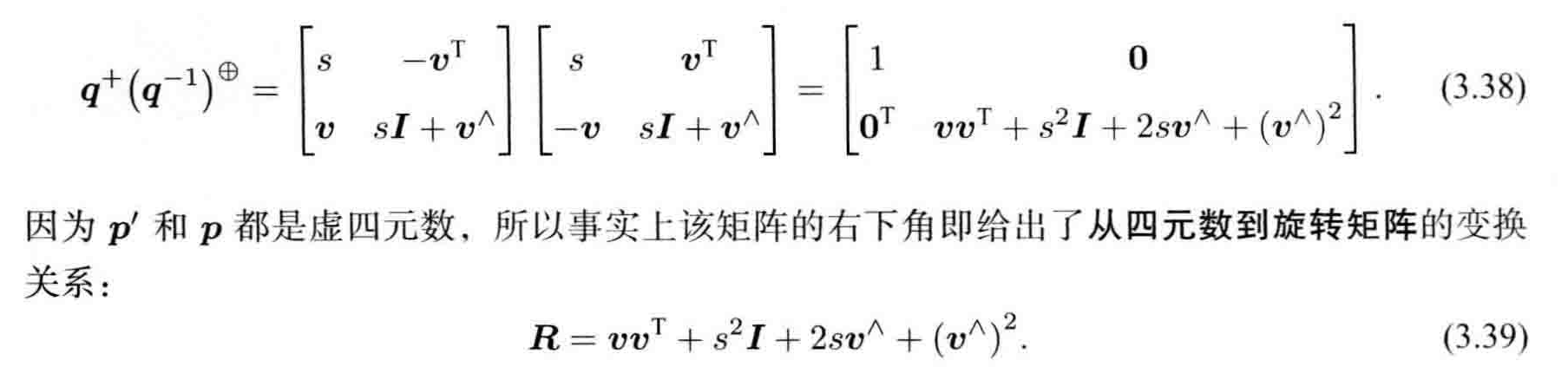

1）四元数到旋转矩阵
首先引入：e
易证：
设p’和p都是虚四元数（用来表示位置）
所以：
2）四元数到旋转向量
四. eigen库的实战
（和十四讲里的不同，是自己做完再试一次的）
1. 自制思维导图
2. 代码
#include <iostream>
#include <eigen3/Eigen/Geometry>
#include <eigen3/Eigen/Core>
#include <cmath>
using namespace std;
using namespace Eigen;
/*
旋转：
旋转向量
旋转矩阵
欧拉角
四元数
变换：
欧氏变换矩阵
*/
int main(void)
{
Vector3d vec(0,0,1);
//表示旋转的几种方法的转换
//旋转向量向旋转矩阵
AngleAxisd rovector(M_PI/3,Vector3d(1,0,0));
Matrix3d romatrix=rovector.matrix();
cout<<"旋转矩阵="<<endl<<romatrix<<endl;
cout<<"旋转之后="<<endl<<rovector*vec<<endl<<endl;
cout<<"旋转之后="<<endl<<romatrix*vec<<endl<<endl;
//旋转矩阵向欧拉角
Vector3d euleranger = romatrix.eulerAngles(0,1,2);
cout<<"欧拉角"<<endl<<euleranger.transpose()<<endl<<endl;
//旋转向量向四元数
Quaterniond q (rovector);
cout<<"四元数="<<endl<<q.coeffs()<<endl; //coeffs(q1,q2,q3,q0)
cout<<"旋转之后="<<endl<<q*vec<<endl<<endl;
//旋转矩阵向四元数
Quaterniond q1 (romatrix);
cout<<"四元数="<<endl<<q1.coeffs()<<endl;
cout<<"旋转之后="<<endl<<q1*vec<<endl<<endl;
//表示转换：平移加旋转，欧氏变换矩阵
Vector3d tranvector (0,1,0); //平移参数
Isometry3d isomatrix=Isometry3d::Identity(); //初始化
isomatrix.rotate(rovector); //旋转部分赋值(R)
isomatrix.pretranslate(tranvector); //平移部分赋值(t)
cout<<"欧氏变换矩阵="<<endl<<isomatrix.matrix()<<endl;
/*
R t
0 1
实际数据：
1 0 0 0
0 0.5 -0.866025 1
0 0.866025 0.5 0
0 0 0 1
*/
cout<<"变换之前="<<endl<<vec<<endl<<endl;
cout<<"旋转之后="<<endl<<romatrix*vec<<endl<<endl;
cout<<"变换之后="<<endl<<isomatrix*vec<<endl<<endl;
}
CH3~pangolin库的初级使用
时间：7月16日
单开这个节来说是要对自己的态度进行深刻的反思。我这一步从7月14就开始了，但当天尝试了很多次没有成功，就有点挫败，打算7月15再开始重新尝试。但7月15当天可能还是逃离挫败心理，没有立即开始尝试，而是想着早上先看番剧，下午再学。就这样，我一天看了一部24集的番剧，一点都没有学习。然后今天开始再次尝试，居然半个小时就搞定了，我突然有点怀疑我之前在害怕什么了。无非是按照教程一步步来，不过，我还是 没有习惯用cmake，太麻烦了，所以现在开始 要习惯在vscode下开始用cmake。
下面是成果图：
CH3～课后习题：
1～3,6题：
https://zhuanlan.zhihu.com/p/369180479
4：
5:
#include <iostream>
#include <Eigen/Dense>
using namespace std;
using namespace Eigen;
int main(void)
{
MatrixXd origin_matrix=MatrixXd::Random(5,5);
cout<<"origin matrix is"<<endl<<origin_matrix<<endl;
Matrix3d sub_matrix=origin_matrix.block(0,0,3,3);
cout<<"sub matrix is"<<endl<<sub_matrix<<endl;
sub_matrix=MatrixXd::Identity(3,3);
cout<<"now sub matrix is"<<endl<<sub_matrix<<endl;
}
补：review
1.
不同
类型
的矩阵不能进行运算；如double类型不能和float类型进行运算，Eigen库里自定义的都 是double类型的。如下，matrix_23是double，v_3d是float，这么解决：
Eigen::Matrix<double,2,1> result=matrix_23.cast<double>()*v_3d;
2.
计算特征向量必须保证方阵是
SelfAdjointEigenSolver<Matrix3d> eigen_solver(matrix_33);
其中直接Matrix<double,3,3>只能计算特征值，而上面都可以。
3.
对Matrix_33*x=v_Nd;
QR分解：x=Matrix_33.colPivHouseholderQr().solve(v_Nd);
cholesky分解：x=Matrix_33.Idlt().solve(v_Nd);
4.
旋转向量中的n为单位向量。
5.
Rn=n;
6.
任意单位四元数描述一个旋转
pangolin的学习
要包含unistd.h
#include <pangolin/pangolin.h>
#include <Eigen/Core>
#include <unistd.h>
// 本例演示了如何画出一个预先存储的轨迹
using namespace std;
using namespace Eigen;
// path to trajectory file
string trajectory_file = "./trajectory.txt";
void DrawTrajectory(vector<Isometry3d, Eigen::aligned_allocator<Isometry3d>>);
int main(int argc, char **argv) {
vector<Isometry3d, Eigen::aligned_allocator<Isometry3d>> poses;
ifstream fin(trajectory_file);
if (!fin) {
cout << "cannot find trajectory file at " << trajectory_file << endl;
return 1;
}
while (!fin.eof()) {
double time, tx, ty, tz, qx, qy, qz, qw;
fin >> time >> tx >> ty >> tz >> qx >> qy >> qz >> qw;
Isometry3d Twr(Quaterniond(qw, qx, qy, qz));
Twr.pretranslate(Vector3d(tx, ty, tz));
poses.push_back(Twr);
}
cout << "read total " << poses.size() << " pose entries" << endl;
// draw trajectory in pangolin
DrawTrajectory(poses);
return 0;
}
/*******************************************************************************************/
void DrawTrajectory(vector<Isometry3d, Eigen::aligned_allocator<Isometry3d>> poses) {
//创建窗口，（窗口名字，长，宽）
pangolin::CreateWindowAndBind("Trajectory Viewer", 1024, 1000);
glEnable(GL_DEPTH_TEST);//深度测试
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
pangolin::OpenGlRenderState s_cam(
pangolin::ProjectionMatrix(1024, 1000, 420, 420, 320, 240, 0.1, 1000),//（h,w,fx,fy,cx,cy,最近距离，最远距离）
pangolin::ModelViewLookAt(0, -0.1, -1.8, 0, 0, 0, 0.0, -1.0, 0.0) //
);
pangolin::View &d_cam = pangolin::CreateDisplay()
.SetBounds(0.0, 1.0, 0.0, 1.0, -1024.0f / 1000.0f)//边界（左，右，上，下，长宽比）,0表示碰到边界
.SetHandler(new pangolin::Handler3D(s_cam)); //新建一个相机
while (pangolin::ShouldQuit() == false) {
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);//清空颜色和深度缓存，刷新显示
d_cam.Activate(s_cam);//激活显示并设置状态矩阵
glClearColor(1.0f, 1.0f, 1.0f, 1.0f);//使用红，绿，蓝以及AFA值来清除颜色缓冲区的，并且都被归一化在（0，1）之间的值，其实就是清空当前的所有颜色
glLineWidth(2);
for (size_t i = 0; i < poses.size(); i++) {
// 画每个位姿的三个坐标轴
Vector3d Ow = poses[i].translation();
Vector3d Xw = poses[i] * (0.1 * Vector3d(1, 0, 0));
Vector3d Yw = poses[i] * (0.1 * Vector3d(0, 1, 0));
Vector3d Zw = poses[i] * (0.1 * Vector3d(0, 0, 1));
glBegin(GL_LINES);//开始
glColor3f(1.0, 0.0, 0.0);//x轴用red
glVertex3d(Ow[0], Ow[1], Ow[2]);
glVertex3d(Xw[0], Xw[1], Xw[2]);
glColor3f(0.0, 1.0, 0.0);//y轴用green
glVertex3d(Ow[0], Ow[1], Ow[2]);
glVertex3d(Yw[0], Yw[1], Yw[2]);
glColor3f(0.0, 0.0, 1.0);//z轴用blue
glVertex3d(Ow[0], Ow[1], Ow[2]);
glVertex3d(Zw[0], Zw[1], Zw[2]);
glEnd();//结束
}
// 画出连线
for (size_t i = 0; i < poses.size(); i++) {
glColor3f(0.0, 0.0, 0.0);
glBegin(GL_LINES);
auto p1 = poses[i], p2 = poses[i + 1];
glVertex3d(p1.translation()[0], p1.translation()[1], p1.translation()[2]);
glVertex3d(p2.translation()[0], p2.translation()[1], p2.translation()[2]);
glEnd();
}
pangolin::FinishFrame();
usleep(5000); // sleep 5 ms
}
}

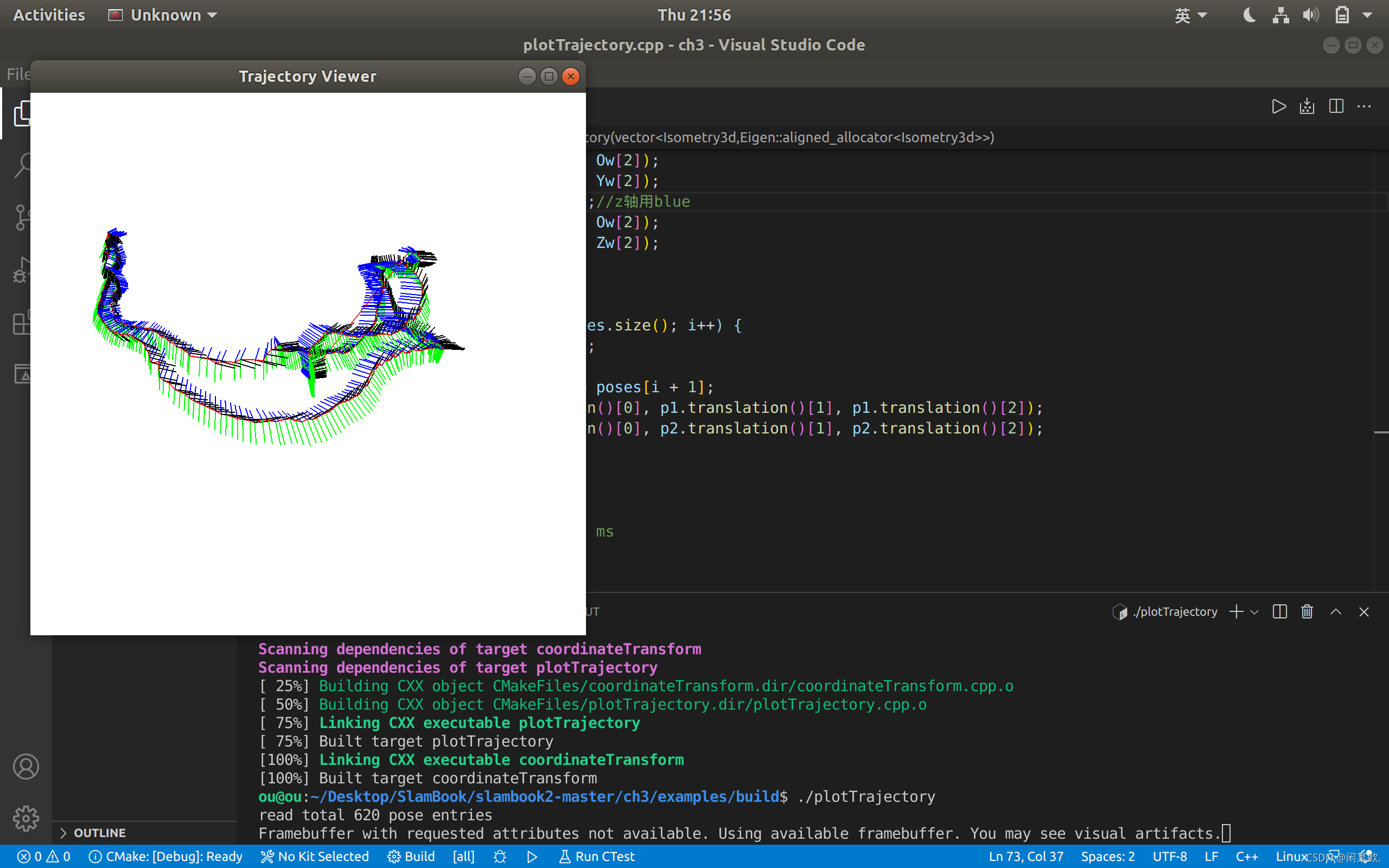

自己改了一点代码
该了y轴和连线的颜色，顺便改了窗口长宽比
去掉了中间的连线
