1，ISTACK堆叠技术
1）意义：将相同型号相同版本的连接起来，起到框式交换机的作用
2）角色：主，备，从
3）堆叠id：成员固定槽位号
4）建立：使用相同参数交换机，设备断电，连线，开电，自动比较master
5）选举：master选举：启动时间>优先级高 >mac小
当主选完后，会收集topo信息，分配堆叠id，然后会选备
备选举：优先级第二高，mac小
6)加入：相同的交换机，插入设备断电，然后连线，供电，自动当从
7）合并：合并：直接连线，自己竞争，失败重启，重启的变为从
8）单机退出：
原因：1，断线，2，关闭端口3，堆叠成员重启4，设备故障
处理过程：1，主退出，备升主，等更新topo
2，备退出，重选备，等更新topo
3，从退出，等更新topo
9）分裂：网络中会出现相同的ip，mac
10）mad检测手段
直连检测：堆叠成员交换机间通过普通线缆直连的专用链路的多主检测正常时，
不发送报文，分裂后都以每1秒发送mad报文进行检测。
中间设备直连：所有交换机之间至少有一条检测链路与中
间设备相连full-mesh每两台都有一条检测链路
代理检测：堆叠正常运行时，成员隔30秒发送检测报文，
分裂后，每1秒发送mad报文
两种检测，选择其一，不可兼得。
11）解决分裂：分裂后，有两种状态，detect（正常工作状态）和recovery（禁用）
当检测到分裂，分裂堆叠之间相互竞争，竞争成功正常运行，
失败禁用并关闭除保留端口以外所有物理端口，不在发报文

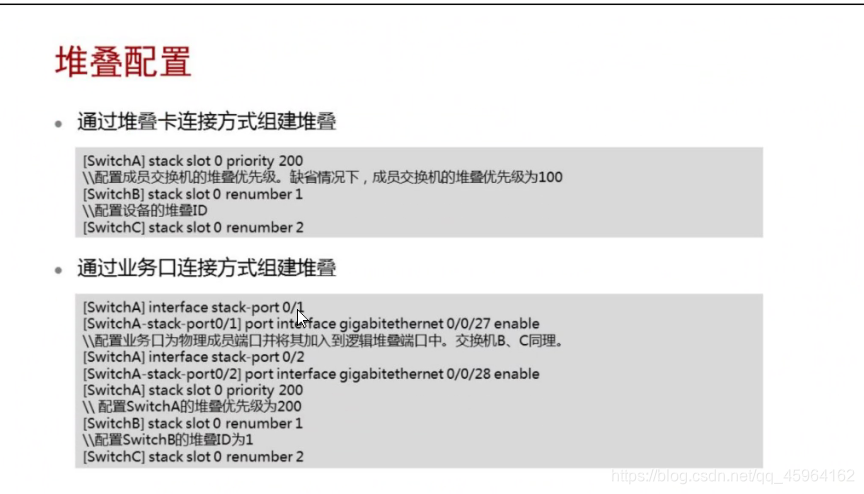

12）配置
renumber相当于板卡号

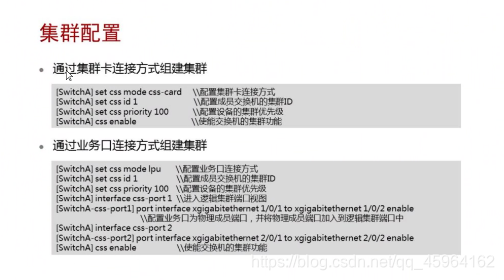

CSS
集群交换机系统：将两台交换机的资源和一,具有高可靠性，强大的网络扩展
1）选举：先进入集群运行状态 >优先级高> mac小 >集群id
版本不需要相同，只需要兼容，当选出主设备，备设备会自动下载主设备系统软件，然后用新的系统重启，加入集群
2）配置备份：交换机进入集群，会将原来的配置文件进行备份，以便以后使用
3）连接方式
集群卡：集群成员交换机之间通过主控板专用的集群卡及专用线来连接
业务口方式：集群卡成员交换机之间通过业务板上的普通业务口连接
4）集群分裂：主控板和备用板会定时发送心跳报文来维护集群系统状态，
当两台交换机之间的心跳报文超过8秒时，集群将分裂，分裂后出现相同ip，mac
5）多主检测：
直连检测：中间设备直连和集群成员交换机直连
代理检测：单机作代理或两集群相互代理
6）解决集群冲突：同堆叠，两种检测，一种处理方式
Eth-Trunk
接口绑定技术
1）优点：增加带宽，提高可靠性，负载分担
2）绑定上限：最多绑8个，可以设置上限阈值，做到运行和备份两不误
3）上限阈值：当前活动链路数目达到上限阈值时，再向eth-truck中，
添加成员接口，不增加活动接口数量超过上限会被置为down，作为备份
4）分流手段：运用hash算法进行分流，建议捆绑偶数链路
5）lcap模式：为了提高eth-trunk的容错性，并且提供备份功能，
保证成员链路的高可靠性，出现了lcap，lcap进行维护链路状态，自动调整或解散
6）lcap建立过程：两端互相发送lacpdu报文，在a，b上创建eth-trunk中的lacp模式，
手动加入接口，此时就成功了，两端互文，确定主动端和活动链路

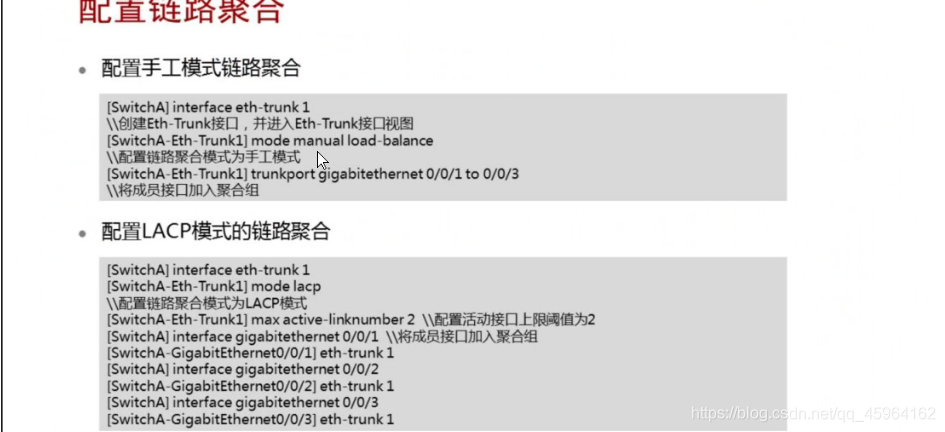

7）配置
补充：解绑在物理接口上解绑。

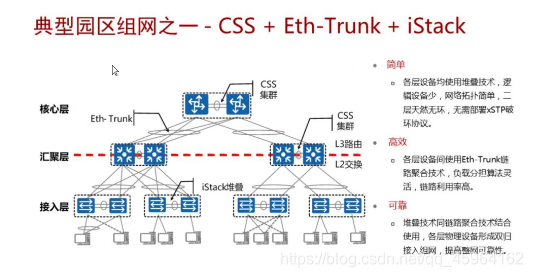

典型园区组网之一
配置简单，难排错，对设备要求较高
M-LAG
多框链路聚合组
1)dfs group:动态交换服务组，主要用于部署m-lag设备之间的配对
2)角色：主，备，成员接口.
3)主检测链路：于M-LAG主备设备间发送双主检测报文，只在故障中用于检测是否出现双主。
一般情况下不参与m-lag的任何转发行为
4)peer-link链路：一条直连链路且必须做链路聚合，用于交换协商报文及传输部分流量，
配置后，该接口不能再配置其他服务
5)hbdfs主设备：通过心跳链路协商作为主的设备
6)hbdfs备设备：通过心跳链路协商作为备的设备
7)m-lag成员接口：m-lag主备设备上用于连接交换设备的接口
8)m-lag的建立
二层：本地能办本地办，本地不能办，走peer-link
三层：当系统外进入是，不用别人帮忙，当出现故障，才会寻找成员
成员之间不互相转发广播
当peer-link故障，dad link还在，备会直接禁用所有口。
如果两个都挂了link，会分裂为两个。
典型园区组网之2
用m-lag便可以组件完成，配置简单，但难排错。
典型园区组网之3
生成树，vrrp，eth-trunk。配置较复杂，排错简单，设备要求低
现在的园区组网，还有纵向虚拟化和trill
