由深度图计算点云的原理

  • Post author:
  • Post category:其他


本文整理了两种计算点云数据的方法,其核心都是根据针孔成像原理而来。

一、ROS中的方法

首先,要了解下世界坐标到图像的映射过程,考虑世界坐标点M(Xw,Yw,Zw)映射到图像点m(u,v)的过程,如下图所示:

这里写图片描述

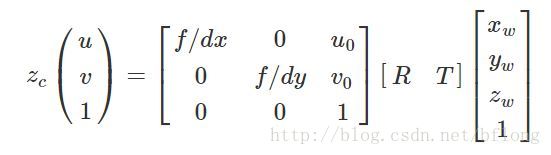

参考针孔成像原理

这里写图片描述

其中u,v为图像坐标系下的任意坐标点。u0,v0u0,v0分别为图像的中心坐标。xw,yw,zw表示世界坐标系下的三维坐标点。zc表示相机坐标的z轴值,即目标到相机的距离。R,T分别为外参矩阵的3×3旋转矩阵和3×1平移矩阵。

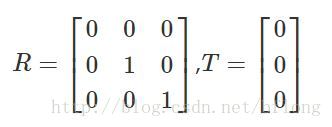

对外参矩阵的设置:由于世界坐标原点和相机原点是重合的,即没有旋转和平移,所以:

这里写图片描述

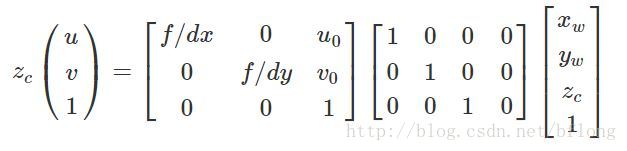

相机坐标系和世界坐标系的坐标原点重合,因此相机坐标和世界坐标下的同一个物体具有相同的深度,即zc=zw.于是公式可进一步简化为:

这里写图片描述

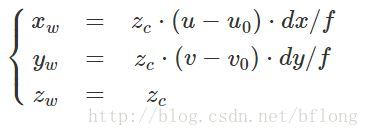

从以上的变换矩阵公式,可以计算得到图像点[u,v]T 到世界坐标点[xw,yw,zw]T的变换公式:

这里写图片描述

ROS下代码如下:

#ifndef DEPTH_IMAGE_PROC_DEPTH_CONVERSIONS
#define DEPTH_IMAGE_PROC_DEPTH_CONVERSIONS

#include <sensor_msgs/Image.h>
#include <sensor_msgs/point_cloud2_iterator.h>
#include <image_geometry/pinhole_camera_model.h>
#include "depth_traits.h"

#include <limits>

namespace depth_proc {

typedef sensor_msgs::PointCloud2 PointCloud;

// Handles float or uint16 depths
template<typename T>
void convert(
    const sensor_msgs::ImageConstPtr& depth_msg,
    PointCloud::Ptr& cloud_msg,
    const image_geometry::PinholeCameraModel& model,
    double range_max = 0.0)
{
  // Use correct principal point from calibration
  float center_x = model.cx();//内参矩阵中的图像中心的横坐标u0
  float center_y = model.cy();//内参矩阵中的图像中心的纵坐标v0

  // Combine unit conversion (if necessary) with scaling by focal length for computing (X,Y)
  double unit_scaling = DepthTraits<T>::toMeters( T(1) );//如果深度数据是毫米单位的,结果将会为0.001;如果深度数据是米单位的,结果将会为1;
  float constant_x = unit_scaling / model.fx();//内参矩阵中的 f/dx
  float constant_y = unit_scaling / model.fy();//内参矩阵中的 f/dy
  float bad_point = std::numeric_limits<float>::quiet_NaN();

  sensor_msgs::PointCloud2Iterator<float> iter_x(*cloud_msg, "x");
  sensor_msgs::PointCloud2Iterator<float> iter_y(*cloud_msg, "y");
  sensor_msgs::PointCloud2Iterator<float> iter_z(*cloud_msg, "z");
  const T* depth_row = reinterpret_cast<const T*>(&depth_msg->data[0]);
  int row_step = depth_msg->step / sizeof(T);
  for (int v = 0; v < (int)cloud_msg->height; ++v, depth_row += row_step)
  {
    for (int u = 0; u < (int)cloud_msg->width; ++u, ++iter_x, ++iter_y, ++iter_z)
    {
      T depth = depth_row[u];

      // Missing points denoted by NaNs
      if (!DepthTraits<T>::valid(depth))
      {
        if (range_max != 0.0)
        {
          depth = DepthTraits<T>::fromMeters(range_max);
        }
        else
        {
          *iter_x = *iter_y = *iter_z = bad_point;
          continue;
        }
      }

      // Fill in XYZ
      *iter_x = (u - center_x) * depth * constant_x;//这句话计算的原理是什么,通过内外参数矩阵可以计算
      *iter_y = (v - center_y) * depth * constant_y;//这句话计算的原理是什么,通过内外参数矩阵可以计算
      *iter_z = DepthTraits<T>::toMeters(depth);
    }
  }
}

} // namespace depth_image_proc

#endif

二、基于视场角的方法

最近在使用Orbbec ASTRA相机获取点云时,在其手册中查看到点云计算公式如下:

这里写图片描述

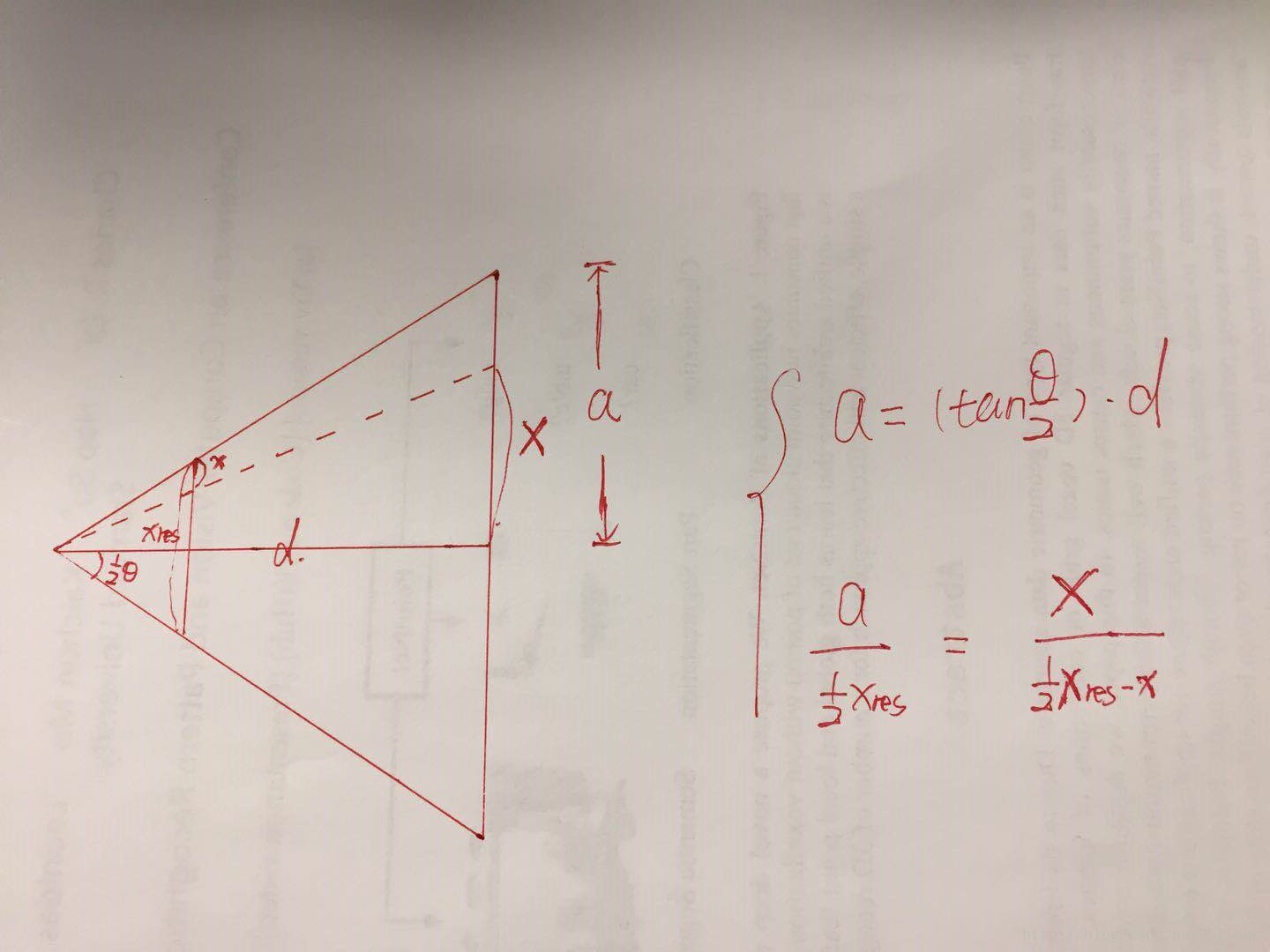

根据成像原理简单推倒如下:

这里写图片描述
