MATLAB相图程序

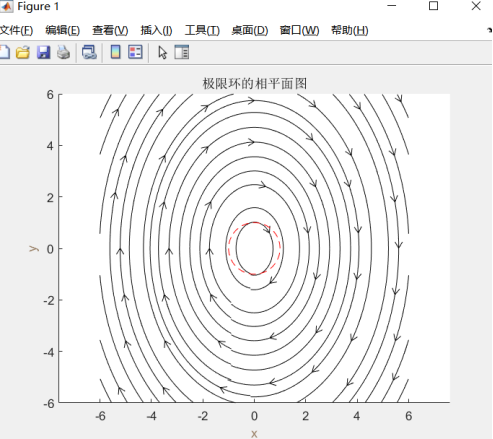

Eg1:

clc;clear;close;
[x,y]=meshgrid(linspace(-6,6));                 %定义[x,y]网络采样点的范围
h=streamslice(x,y,y,-2.*x);                     %描述系统坐标的微分方程
title('极限环的相平面图')                        %定义标题范围
xlabel('x','Color',[0.6 0.5 0.4]);ylabel('y','Color',[0.6 0.5 0.4]);
                                                %定义[x,y]坐标轴曲线颜色
xlim([-6,6]);ylim([-6,6]);                      %定义x和y坐标的范围
set(h,'Color','k')                              %给图形对象的参数赋值
axis equal                                      %保持住当前figure中内容
hold on
theta=0:pi/30:2*pi;                             %希腊字母Θ赋值
x1=cos(theta);y1=sin(theta);
plot(x1,y1,'r--')

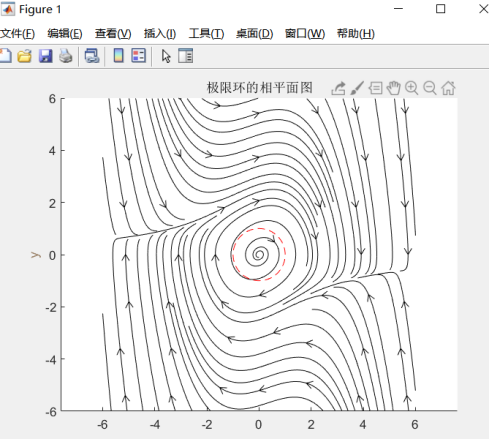

Eg2:

clc;clear;close;
[x,y]=meshgrid(linspace(-6,6));                   %定义[x,y]网络采样点的范围
h=streamslice(x,y,y,-0.3.*((x.^2)-1).*y-x);       %描述系统坐标的微分方程
title('极限环的相平面图')                          %定义标题范围
xlabel('x','Color',[0.6 0.5 0.4]);ylabel('y','Color',[0.6 0.5 0.4]);   %定义[x,y]坐标轴曲线颜色
xlim([-6,6]);ylim([-6,6]);                        %定义x和y坐标的范围
set(h,'Color','k')                                %给图形对象的参数赋值
axis equal                                        %保持住当前figure中内容
hold on
theta=0:pi/30:2*pi;                               %希腊字母Θ赋值
x1=cos(theta);y1=sin(theta);
plot(x1,y1,'r--')
