嵌入式工程师在进行PCB设计时会用到设计工具，比如：立创EDA、AltiumDesigner、pads、Cadence等。AD等软件在使用中经常会遇到版权问题，需要付费使用，否则有可能会收到律师函，而立创eda是一款国产PCB设计工具，永久免费无版权风险，并且LCEDA完全由中国团队独立研发，拥有完全的独立自主知识产权。
立创EDA使用简单，极大方便工程师的产品设计和研发。
立创EDA的官方网址：https://lceda.cn

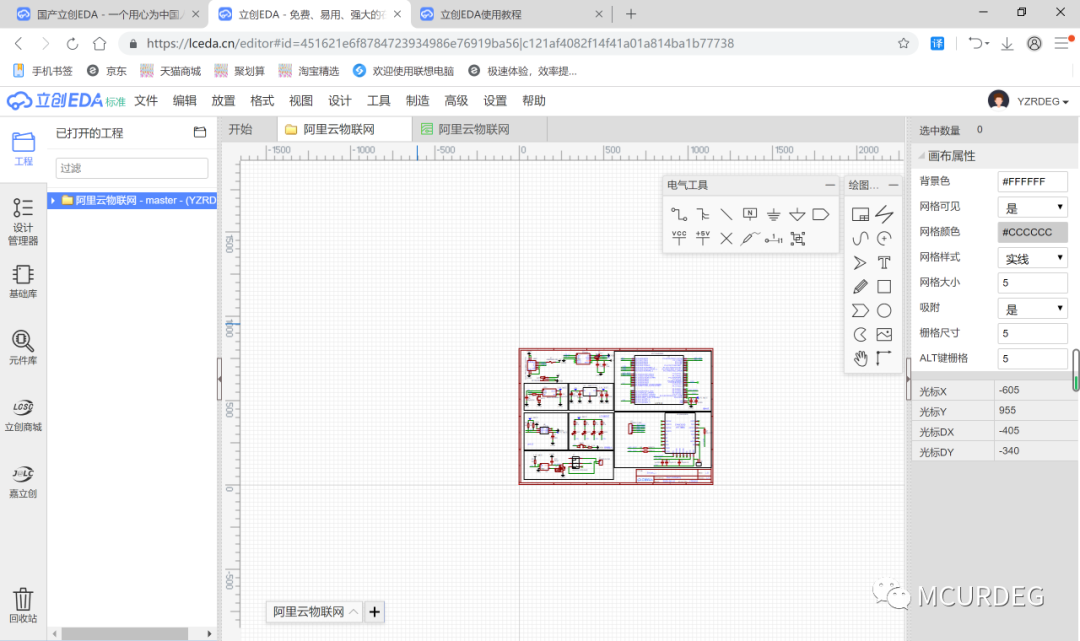

进入官网注册账号 ，登录界面如下：
LCEDA可以进行PCB设计同时也具有电路仿真功能。

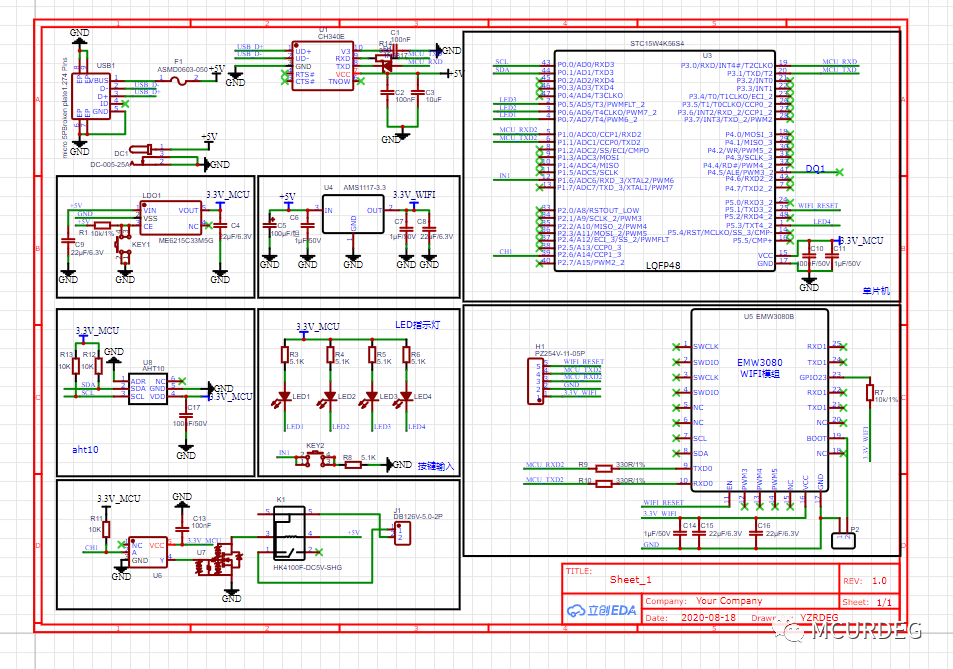

以下为原理图设计示例

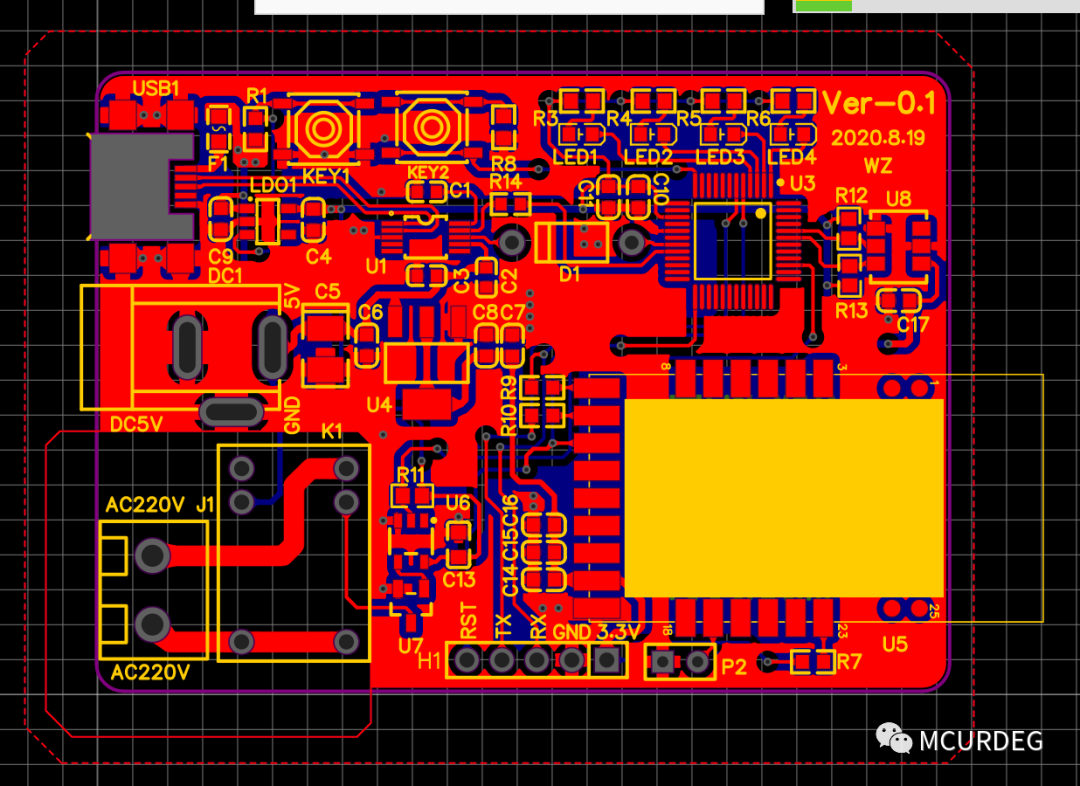

PCB设计示例
PCB图也可以查看2D或者3D示意图

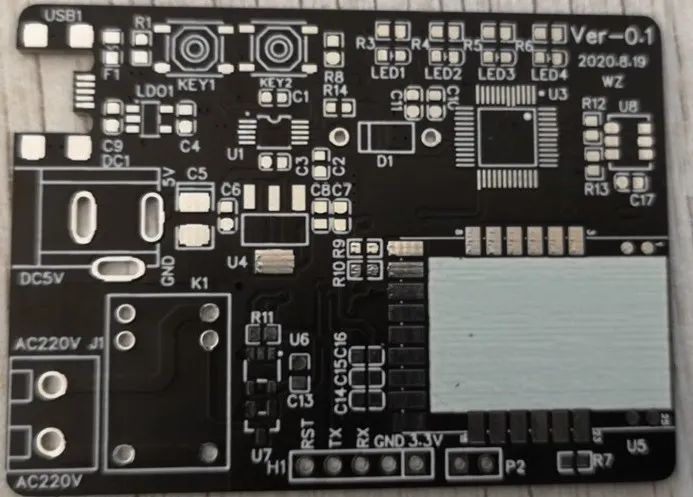

PCB实物图（未焊接元器件）
在PCB设计使用中虽然目前和国外的一些设计软件在使用中还有一定的差距，但是LCEDA一直在进步，也一直在不断满足工程师的设计需求。
本工程示例大家可以在开源广场查看，工程网址为：https://lceda.cn/YZRDEG/e-li-yun-wu-lian-wang
立创EDA官方使用教程
https://docs.lceda.cn/cn/FAQ/Editor/index.html
