模型遍历

在设计

布局布线

阶段 ，软件会根据用户选择，以提高时序和节约资源为目的，选用不同

速度

和

面积

策略来作为不同的模型，进行综合。

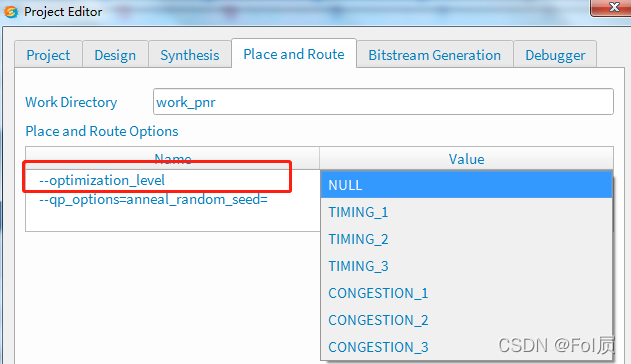

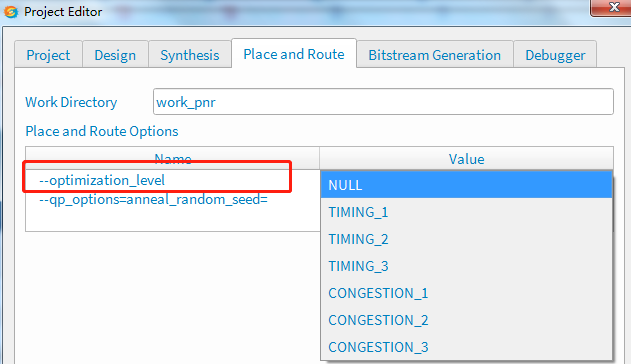

易灵思的综合策略有Speed和Area两种方向，各3个等级，用户可以在综合阶段，自己在EDA软件中设置；

每次只能只跑一种，再次切换跑策略的时候，之前的时序报告回重新生成。

现在针对2020.2以上的版本有利用CMD脚本语言一键遍历所有策略的方案 ，

软件地址 :

D:\software\Efinity\2020.2


工程xml文件地址为:

E:\Code\led

cd /d d:
cd D:\software\Efinity\2020.2\bin
setup.bat --run

cd /d e:
cd E:\Code\led
efx_run_pnr_sweep.bat led.xml sweep_opt_levels

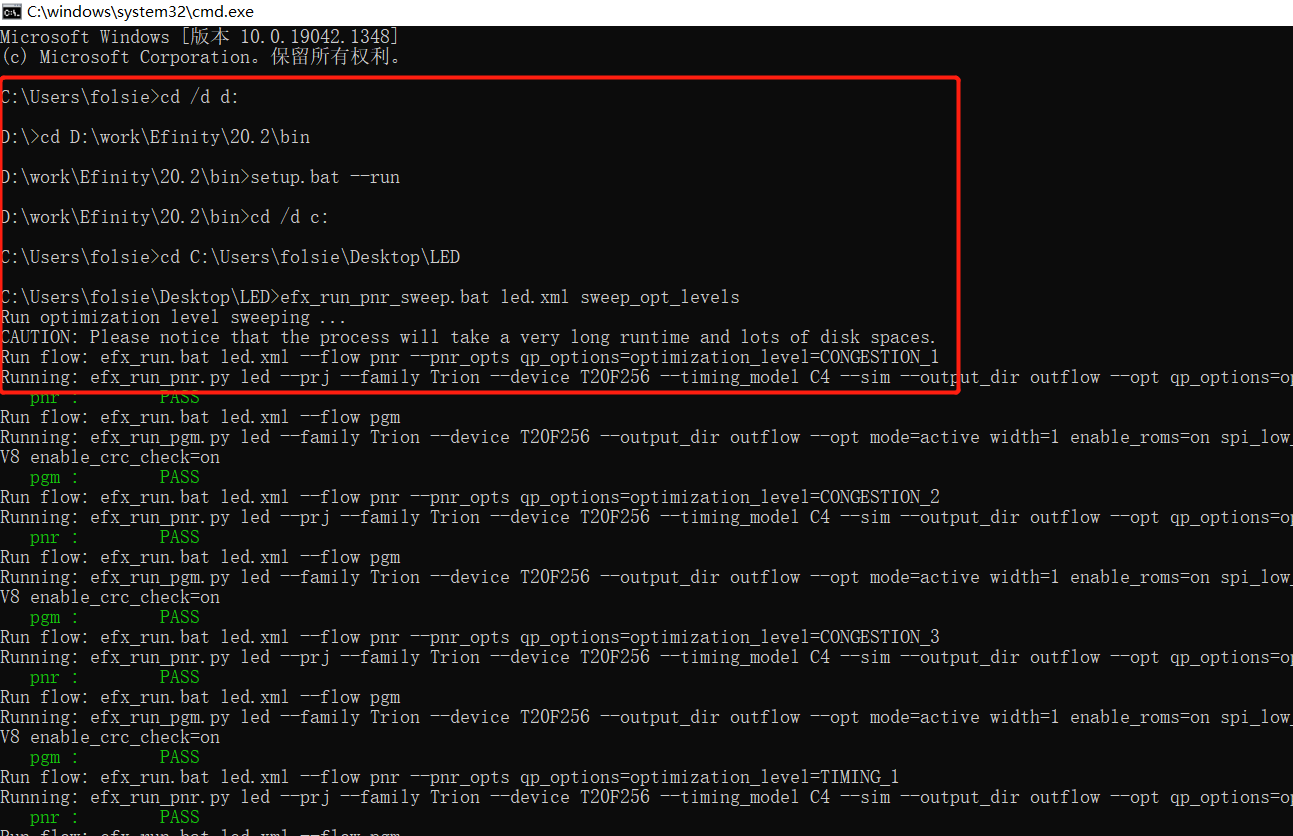

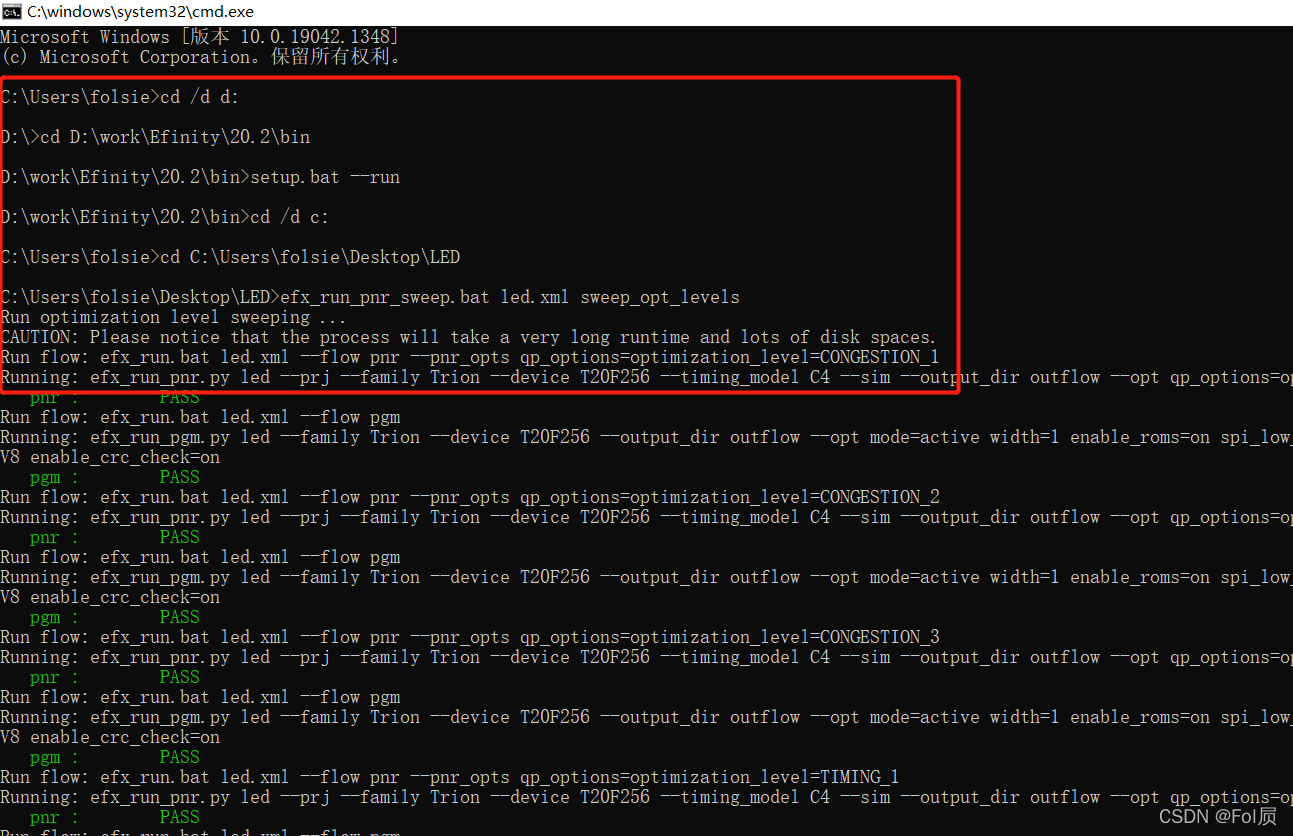

如图 这是操作过程

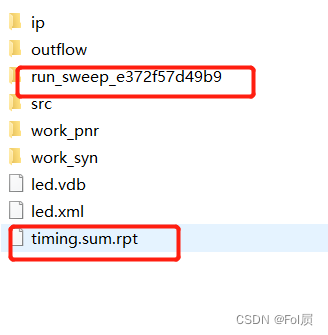

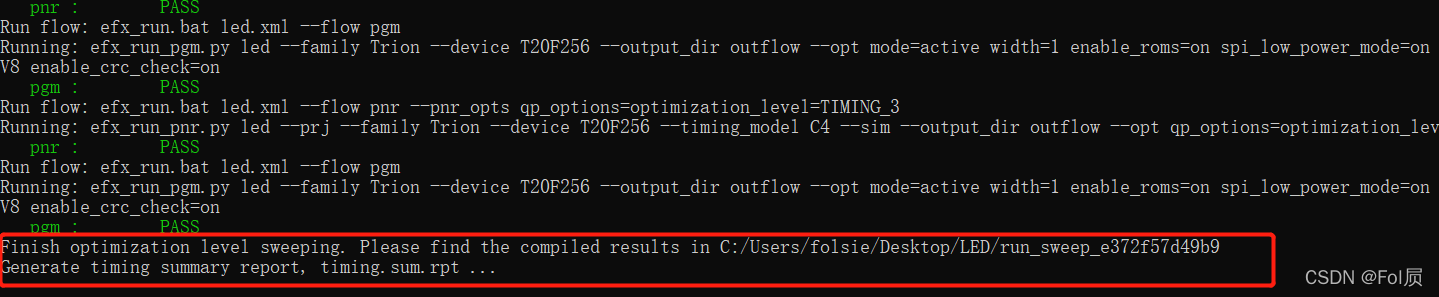

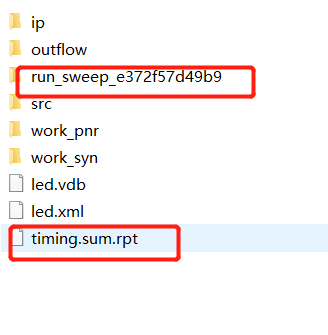

这是跑出来的提示和结果

策略遍历

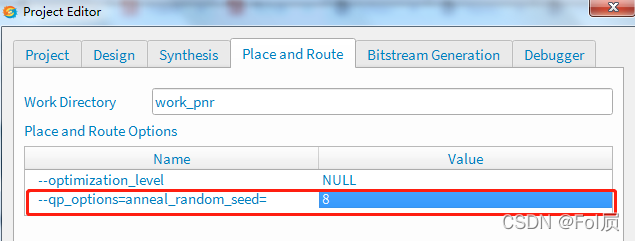

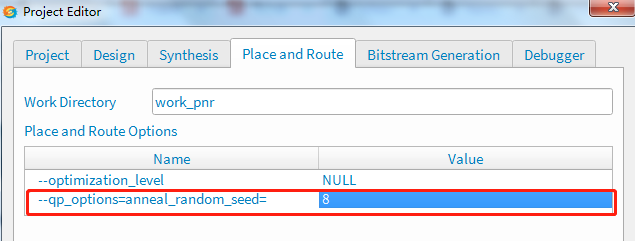

seed 种子

，相当于在FPGA内部的起始位置；所以对不同的位置，编译下来整体时序和布局都会有不一样结果；

不同电脑，软件版本，操作系统，对布局布线结果都会有影响；

5个不同种子的策略，有时候都会有近10%左右的时序差别，所以可以让电脑自己先跑一些，找到比较合适的

种子

，

代码和上面跑模型差不多，如下

cd /d d:
cd D:\software\Efinity\2020.2\bin
setup.bat --run

cd /d e:
cd E:\Code\led
efx_run_pnr_sweep.bat led.xml sweep_seeds --num_seeds 8 --end_seed 6
或者
efx_run_pnr_sweep.bat led.xml sweep_seeds --num_seeds 9 --start_seed 2

。
