通讯参数

通讯方式：

无线WIFI(支持2.4G和5G双频)

WEP/WPA-WPA2/OPEN

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、SMA接头(外螺纹内针)

通信协议:

TCP/IP、Modbus-TCP 、固定格式指令串

其他:

支持DNS解析、支持DHCP、支持IP网关设定

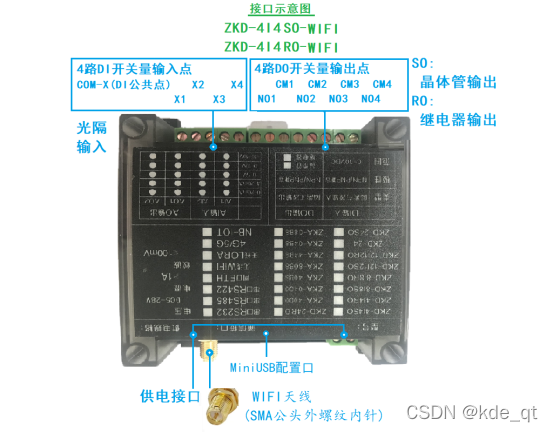

DI输入点参数

输入点类型：

光耦隔离输入,隔离电压3000V, NPN/PNP兼容极性

输入信号范围：

电压0~28VDC , 电流>1mA

输入点数：

4点

输入指示灯:

有

滤波防抖：

支持，滤波级别可设置

DO输出点参数

输出点类型：

SO晶体管输出型：隔离晶体管输出,隔离电压1500V

RO继电器输出型：继电器常开触点输出

输出点负载能力:

SO晶体管输出型： 0~30VDC   /   0~500mA

RO继电器输出型： 0~250VAC / 0~30VDC / 5A

输出点数：

4点

输出指示灯：

有

供电规格

供电要求：

9~28VDC@1A    纹波≤100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

ABS工业外壳

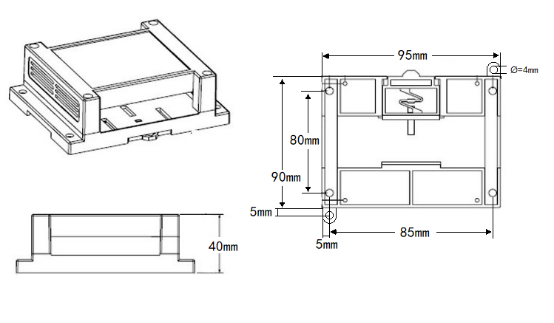

尺寸：

115mm（L） * 90mm（W） * 40mm（H）

安装方式：

标准DIN导轨安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护:

可以设置当模块和外界通信失连后输入输出口的复位模式

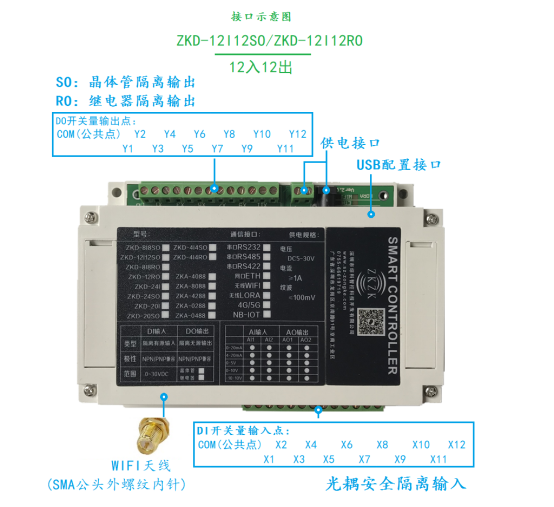

通讯参数

通讯方式：

无线WIFI(支持2.4G和5G双频)

WEP/WPA-WPA2/OPEN

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、SMA接头(外螺纹内针)

通信协议:

TCP/IP、Modbus-TCP 、固定格式指令串

其他:

支持DNS解析、支持DHCP、支持IP网关设定

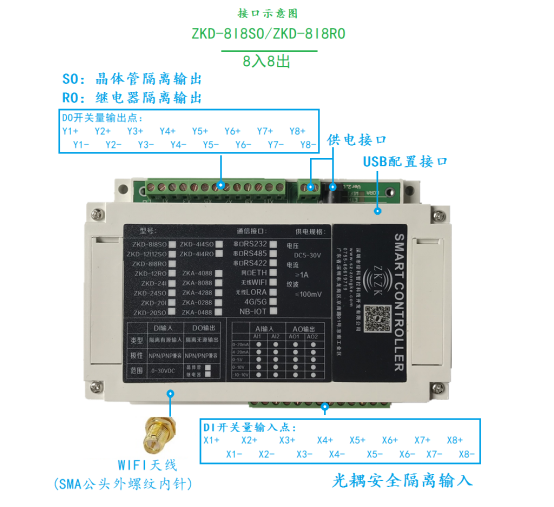

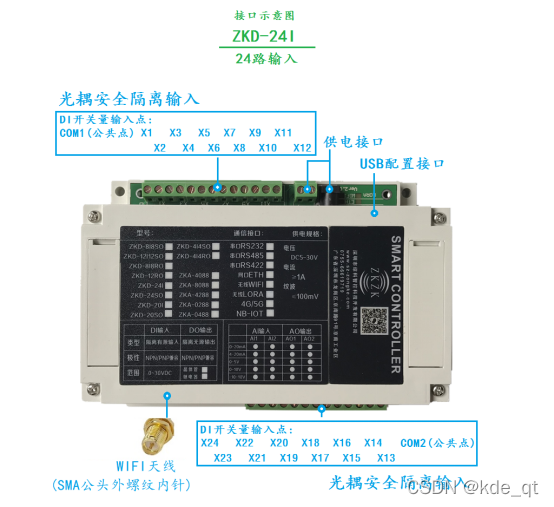

DI输入点参数

输入点类型：

光耦隔离输入,隔离电压3000V, NPN/PNP兼容极性

输入信号范围：

电压0~28VDC , 电流>1mA

输入点数：

8点/12点/24点可选

输入指示灯:

有

滤波防抖：

支持，滤波级别可设置

DO输出点参数

输出点类型：

SO晶体管输出型：隔离晶体管输出,隔离电压1500V

RO继电器输出型：继电器常开触点输出

输出点负载能力:

SO晶体管输出型： 0~30VDC   /   0~500mA

RO继电器输出型： 0~250VAC / 0~30VDC / 5A

输出点数：

8点/12点/24点可选

输出指示灯：

有

供电规格

供电要求：

9~28VDC@1A    纹波≤100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

ABS工业外壳

尺寸：

155mm（L） * 110mm（W） * 59mm（H）

安装方式：

标准DIN导轨安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护:

可以设置当模块和外界通信失连后输入输出口的复位模式

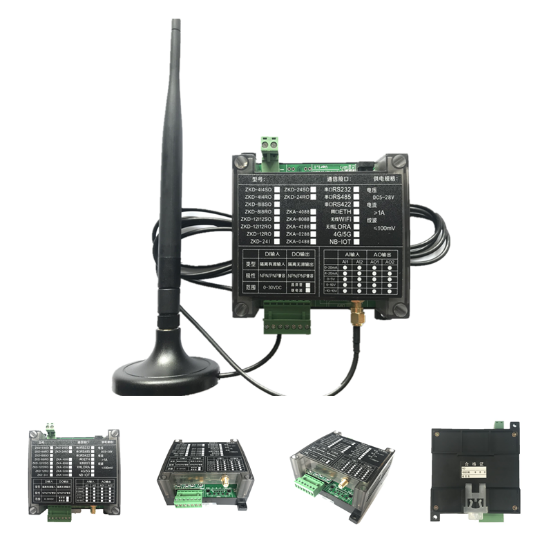

通讯参数

通讯方式：

无线WIFI(支持2.4G和5G双频) WEP/WPA-WPA2/OPEN

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、SMA接头(外螺纹内针)

通信协议:

TCP/IP、Modbus-TCP 、固定格式指令串

支持DNS解析、支持DHCP、支持IP网关设定

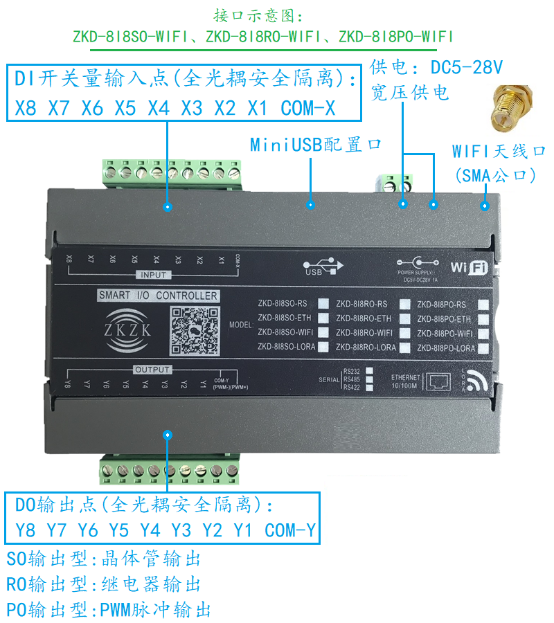

DI输入点参数

输入点类型：

8路光耦隔离有源输入,隔离电压3000V, NPN/PNP兼容极性

输入信号范围：

电压0~28VDC , 电流>1mA

输入点数：

8点

输入指示灯:

8路输入LED指示灯

滤波防抖：

支持，滤波级别可设置

DO输出点参数

输出点类型：

SO晶体管输出型：隔离晶体管输出,隔离电压1500V

(兼容NPN/PNP)

RO继电器输出型：继电器常开触点输出

PO脉冲输出型：PWM脉冲输出

输出点负载能力:

SO晶体管输出型： 0~30VDC   /   0~500mA

RO继电器输出型： 0~250VAC / 0~30VDC / 5A

PO脉冲输出型：0~24VDC / 0~20ma / 0~1MHZ

输出点数：

8点

输出指示灯：

8路输出LED指示灯

供电规格

供电要求：

9~28VDC@1A    纹波≤100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

ABS工业外壳

尺寸：

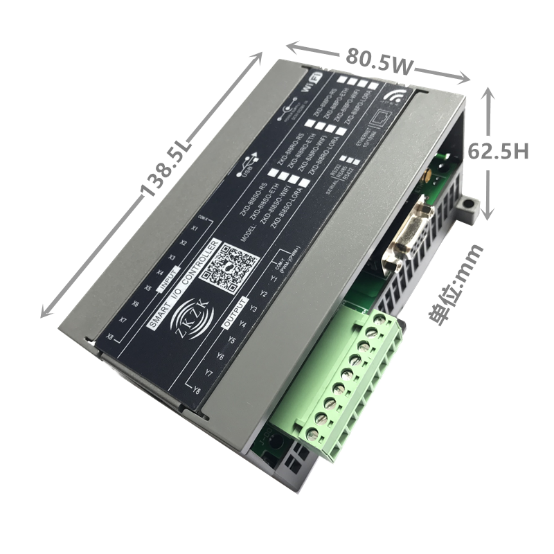

138.5mm（L） * 80.5mm（W） * 62.5mm（H）

安装方式：

标准DIN导轨安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护

可以设置当模块和外接通信失连后输入输出口的复位模式

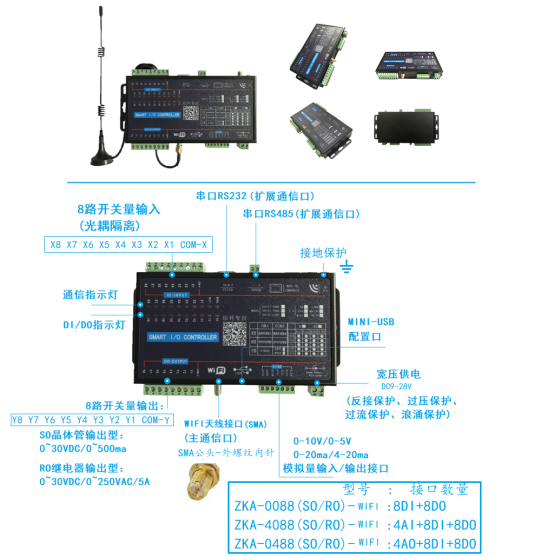

通讯参数

通讯方式：

无线WIFI(支持2.4G和5G双频)

WEP/WPA-WPA2/OPEN

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、SMA公头(外螺纹内针)

通信协议:

TCP/IP、Modbus-TCP 、固定格式指令串

支持DNS解析、支持DHCP、支持IP网关设定

DI输入点参数

输入点类型：

8路光耦隔离输入,隔离电压3000V, NPN/PNP兼容极性

输入信号范围：

电压0~28VDC , 电流>1mA

输入点数：

8点

输入指示灯:

8路输入LED指示灯

滤波防抖：

支持，滤波级别可设置

DO输出点参数

输出点类型：

(兼容NPN/PNP)

SO晶体管输出型：8路隔离晶体管输出,隔离电压1500V

RO继电器输出型：8路继电器常开触点输出

输出点负载能力:

SO晶体管输出型： 0~30VDC   /   0~500mA

RO继电器输出型： 0~250VAC / 0~30VDC / 5A

输出点数：

8点

输出指示灯：

8路输出LED指示灯

供电规格

供电要求：

9~28VDC@1A    纹波≤100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

金属喷漆

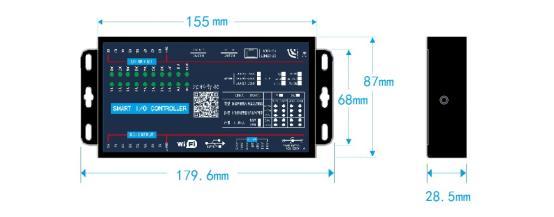

尺寸：

179.5mm（L） * 87mm（W） * 28.5mm（H）

安装方式：

可调节双向挂耳安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护

可以设置当模块和外接通信失连后输入输出口的复位模式

通讯参数

通讯方式：

无线


WIFI


(支持2.4G和5G双频)

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、


SMA接头(外螺纹内针)

通信协议


:

TCP/IP


、


Modbus-TCP


、固定格式指令串

通信指示灯：

有

AI




输入参数

(ZKA-4000-WIFI)

AD


采集精度：

24Bit(


即


1/16777216


精度


), 使用时因用户传感器品质不同而略有差异

AD


通道数


&


极性：

4


路单端信号采集

AD


采集速度


:

7.5HZ~3840HZ


可调

AD


输入增益


:

1~128


倍可调

滤波方式：

硬件滤波：


Sinc3


滤波，


Sinc4


滤波、高通滤波、低通滤波、带阻滤波

软件滤波：无滤波实时输出、平均值滤波、加权平均值滤波、滑动窗口滤波

AD


采集范围


:

单端


:0~5V,0~10V,0~20ma,4-20ma

AO




输出参数

(ZKA-0400-WIFI)

DA


输出精度：

16Bit(


即


1/65536


精度


)

DA


通道数


&


极性：

4


路单端模拟信号输出

DA


输出范围：

0~5V


，


0~10V


，

0~20ma


，


4~20mA

供电规格

供电要求：

9~28VDC@1A


纹波≤


100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

ABS


工业外壳

尺寸：

1


1


5mm


（


L


）


*


9


0mm


（


W


）


*


40


mm


（


H


）

安装方式：

标准


DIN


导轨安装或四角定位孔安装

扩展功能

主动上报：

支持输入信号触发上报或定时自动上报

通信失连保护:

可以设置当模块和外界通信失连后输入输出口的复位模式

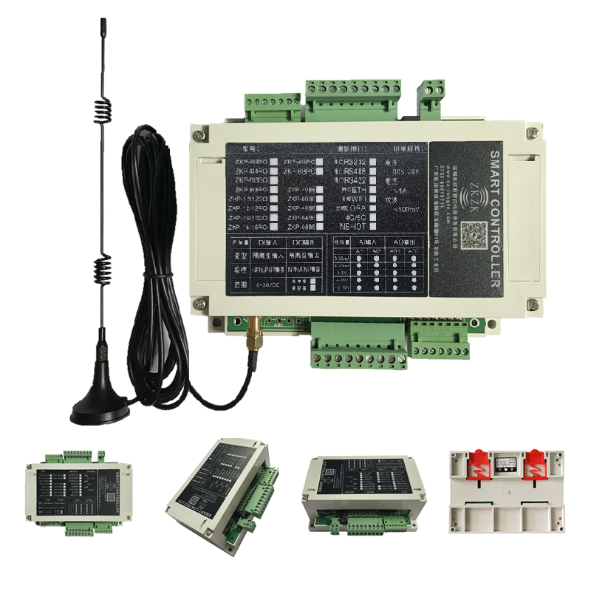

通讯参数

通讯方式：

无线


WIFI


(支持2.4G和5G双频)

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、


SMA接头(外螺纹内针)

通信协议


:

TCP/IP


、


Modbus-TCP


、固定格式指令串

DI




输入点参数

输入点类型：

8


路光耦隔离输入


,


隔离电压


3000V, NPN/PNP


兼容极性

输入信号范围：

电压


0~28VDC , 电流>1mA

输入指示灯


:

8


路输入


LED


指示灯

滤波防抖：

支持，滤波级别可设置

DO




输出点参数

输出点类型：

8


路隔离晶体管输出


,


隔离电压


1500V, NPN/PNP


兼容极性

输出点负载能力


:

0~30VDC   /   0~500mA

输出指示灯：

8


路输出


LED


指示灯

AI




输入参数

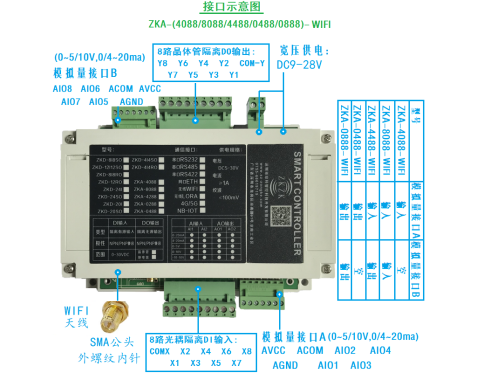

ZKA-4088-WIFI

Z




KA-8088-WIFI

Z




KA-4488-WIFI

AD


采集精度：

24Bit(


即


1/16777216


精度


), 使用时因用户传感器品质不同而略有差异

AD


通道数


&


极性：

ZKA-4088


及ZKA-4488支持


4


路单端信号采集;

ZKA-


8


088


支持8路单端信号采集

AD


采集速度


:

7.5HZ~3840HZ


可调

AD


输入增益


:

1~128


倍可调

滤波方式：

硬件滤波：


Sinc3


滤波，


Sinc4


滤波、高通滤波、低通滤波、带阻滤波

软件滤波：无滤波实时输出、平均值滤波、加权平均值滤波、滑动窗口滤波

AD


采集范围


:

单端


:0~5V,0~10V,0~20ma,4-20ma

AO




输出参数

ZKA-0488-WIFI

Z




KA-0888-WIFI

Z




KA-4488-WIFI

DA


输出精度：

16Bit(


即


1/65536


精度


)

DA


通道数


&


极性：

ZKA-0488


及ZKA


-4488


支持


4


路单端模拟信号输出;

ZKA-0888


支持


8


路单端模拟信号输出

DA


输出范围：

0~5V


，


0~10V


，

0~20ma


，


4~20mA

供电规格

供电要求：

9~28VDC@1A


纹波≤


100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

ABS


工业外壳

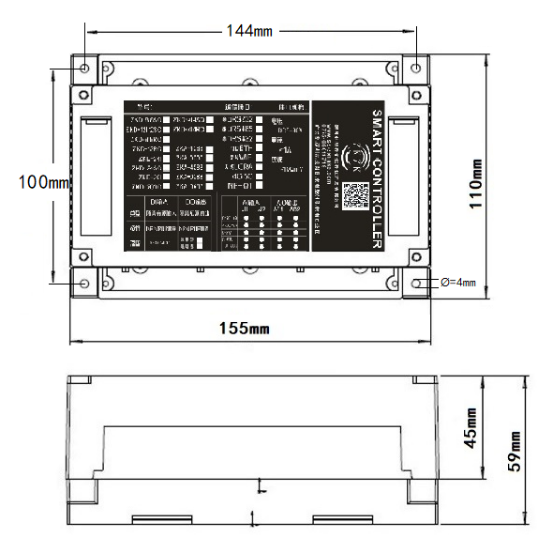

尺寸：

155mm


（


L


）


* 110mm


（


W


）


* 59mm


（


H


）

安装方式：

标准


DIN


导轨安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护:

可以设置当模块和外界通信失连后输入输出口的复位模式

通讯参数

通讯方式：

无线


WIFI


(支持2.4G和5G双频)

无线频率：

IEEE 802.11b/g/n

2.412GHz-2.484GHz & 5.180GHz-5.825GHz

灵敏度：

802.11b: -93 dBm (@11Mbps ,CCK)

802.11g: -85 dBm (@54Mbps, OFDM)

802.11n: -82 dBm (@HT20, MCS7)

天线规格：

吸盘天线、


SMA公头(外螺纹内针)

通信协议


:

TCP/IP


、


Modbus-TCP


、固定格式指令串

支持DNS解析、支持DHCP、支持IP网关设定

DI




输入点参数

输入点类型：

8


路光耦隔离输入


,


隔离电压


3000V, NPN/PNP


兼容极性

输入信号范围：

电压


0~28VDC , 电流>1mA

输入指示灯


:

8


路输入


LED


指示灯

滤波防抖：

支持，滤波级别可设置

DO




输出点参数

输出点类型：

(


兼容


NPN/PNP)

SO晶体管输出型：


8


路


隔离晶体管输出,隔离电压1500V

RO继电器输出型：


8


路


继电器常开触点输出

输出点负载能力


:

SO晶体管输出型


： 0~30VDC   /   0~500mA

RO继电器输出型： 0~250VAC / 0~30VDC / 5A

输出指示灯：

8


路输出


LED


指示灯

AI




输入参数

仅支持型号：

ZKA(E)-4088-WIFI

AD


采集精度：

24Bit(


即


1/16777216


精度


), 使用时因用户传感器品质不同而略有差异

AD


通道数


&


极性：

4


路单端信号采集

AD


采集速度


:

7.5HZ~3840HZ


可调

AD


输入增益


:

1~128


倍可调

滤波方式：

硬件滤波：


Sinc3


滤波，


Sinc4


滤波、高通滤波、低通滤波、带阻滤波

软件滤波：无滤波实时输出、平均值滤波、加权平均值滤波、滑动窗口滤波

AD


采集范围


:

单端


:0~5V,0~10V,0~20ma,4-20ma

AO




输出参数

仅支持型号：

ZKA(E)-0488-WIFI

DA


输出精度：

16Bit(


即


1/65536


精度


)

DA


通道数


&


极性：

4


路单端模拟信号输出

DA


输出范围：

0~5V


，


0~10V


，

0~20ma


，


4~20mA

供电规格

供电要求：

9~28VDC@1A


纹波≤


100mV

本模块自带浪涌保护、过流保护、过压保护、反接保护能力

功耗：

≤500mW

外观尺寸

材质：

金属喷漆

尺寸：

179.5mm


（


L


）


* 87mm


（


W


）


* 28.5mm


（


H


）

安装方式：

可调节双向挂耳安装或四角定位孔安装

扩展功能

脉冲计数：

所有输入口均支持0~200HZ内低速脉冲计数

主动上报：

支持输入信号触发上报或定时自动上报

输出自动闪断:

所有输出口均支持打开后自动关断功能，延时时间可设置

通信失连保护:

可以设置当模块和外界通信失连后输入输出口的复位模式
