摘抄一段目前常用的方法

1. 基于颜色的分割方法，这种方法主要利用颜色空间的信息，实现车牌分割，包括彩色边缘算法、颜色距离和相似度算法等
2. 基于纹理的分割方法，这种方法主要利用车牌区域水平方向的纹理特征进行分割，包括小波纹理、水平梯度差分纹理等
3.
   基于边缘检测的分割方法

4. 基于数学形态法的分割方法

基于近段时间研究的内容，先尝试下第三种方法。。。

• 具体步骤


1. 将车牌图像转换成灰度图
2. 对灰度图，利用高斯平滑处理，去除噪声
3. 使用Canny行边缘检测
4. 对图像进行膨胀、腐蚀，闭运算，开运算的形态学组合变换
5. 对图像medianBlur去噪
6. 对图像进行轮廓查找，根据车牌的长宽比提取车牌，也可以叠加上颜色，让它更精准

•

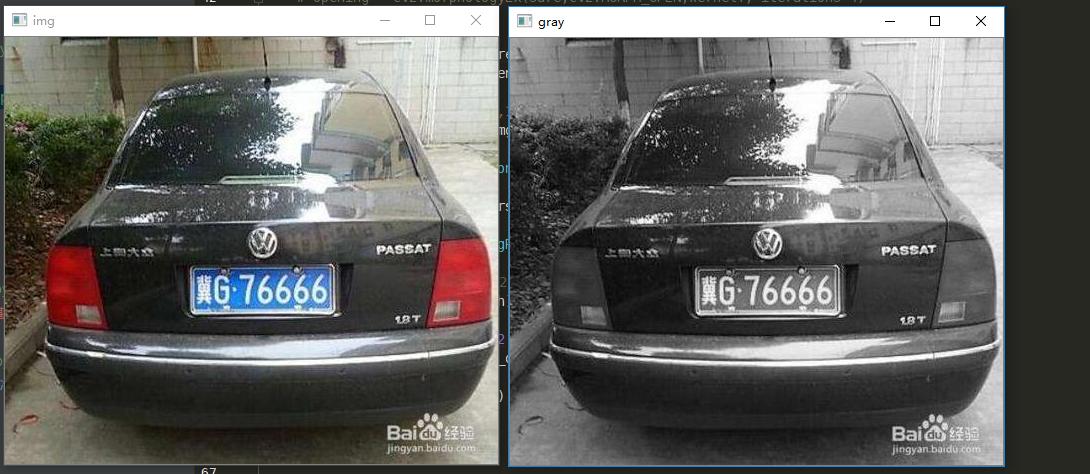

  读入图片，并转换灰度图


def rec_car(img_name):
    img = cv2.imread(img_name)
    cv2.imshow('img',img)
    img_old = img.copy()
    img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    cv2.imshow('gray', img)

百度查找的图片，如有不适，请及时联系我删除。。。  谢谢！

•

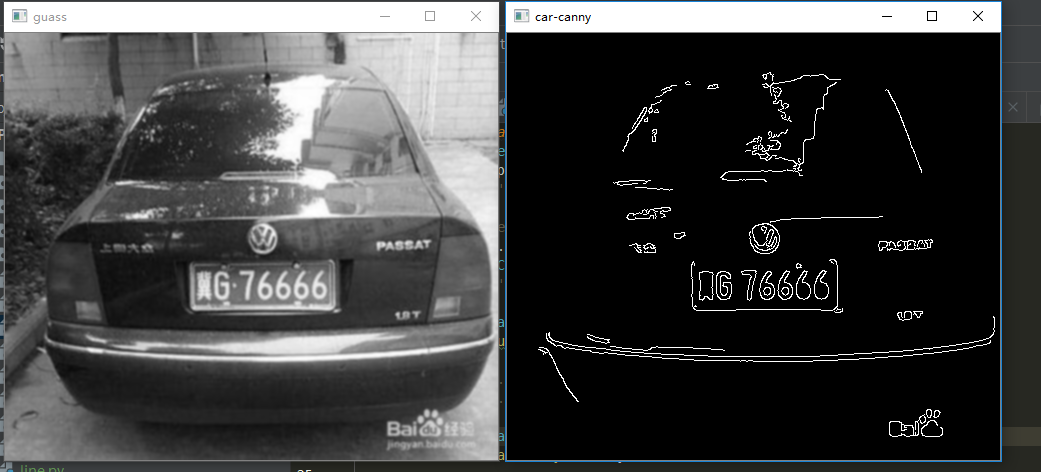

  高斯模糊 + 边缘检测


    gblur = cv2.GaussianBlur(img,(5,5),0)
    cv2.imshow('guass',gblur)

    canny = cv2.Canny(gblur,150,380)
    cv2.imshow('car-canny', canny)

•

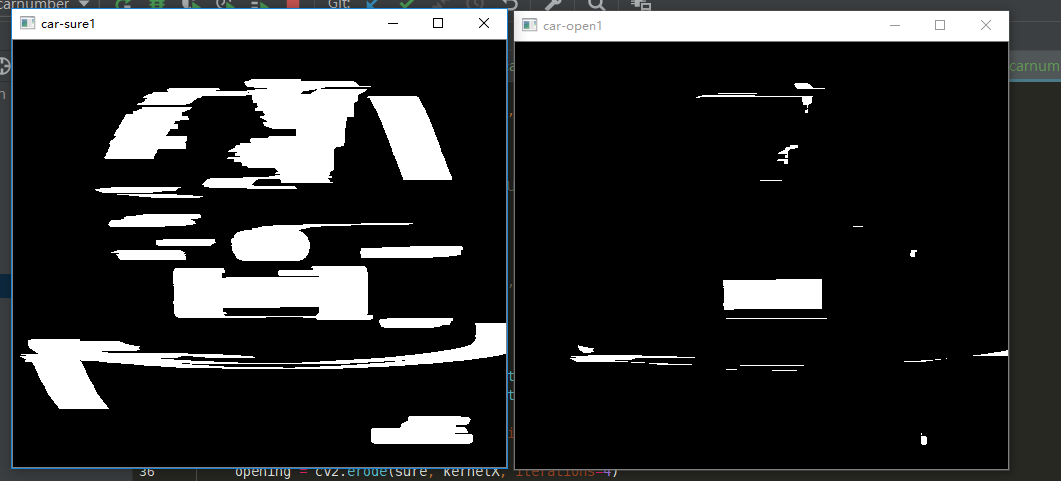

  膨胀+腐蚀组合


先膨胀，填充内部，再腐蚀 空出边缘

    kernelX = cv2.getStructuringElement(cv2.MORPH_RECT, (25, 1))
    kernelY = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 20))

    sure = cv2.dilate(canny, kernelX, iterations=2)
    cv2.imshow('car-sure1', sure)
    opening = cv2.erode(sure, kernelX, iterations=4)
    cv2.imshow('car-open1', opening)

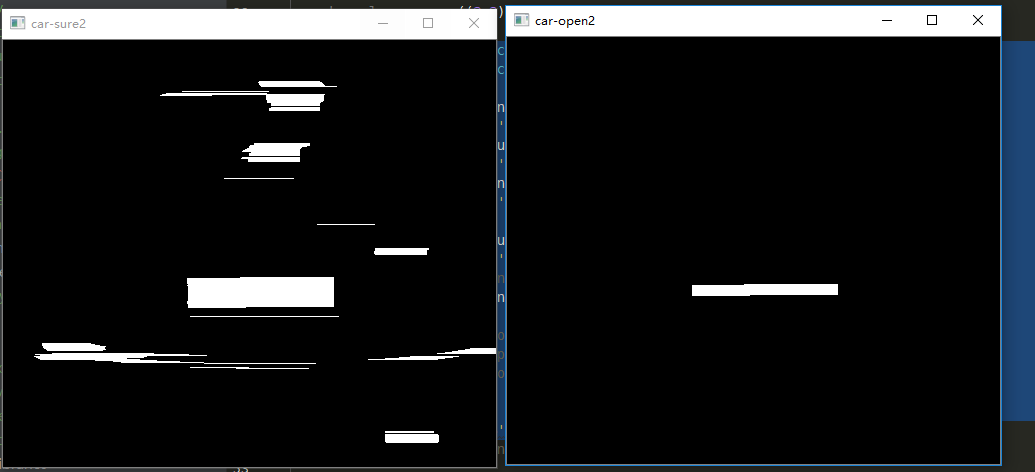

    sure = cv2.dilate(opening, kernelX, iterations=2)
    cv2.imshow('car-sure2', sure)

    opening = cv2.erode(sure, kernelY, iterations=1)
    cv2.imshow('car-open2', opening)
    sure = cv2.dilate(opening, kernelY, iterations=1)


    cv2.imshow('car-sure3', sure)

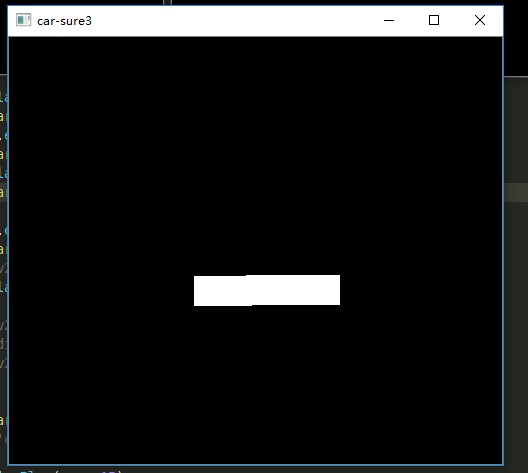

最后再膨胀一次，效果已经相当好了。。。

• 最后再去噪，选取轮廓，标记，就出来了，因为有的图片，最终出来的结果，有些其他的干扰，加上车牌长宽比的范围，过滤

    img = cv2.medianBlur(sure,15)
    cv2.imshow('car-medina',img)

    contours,hier = cv2.findContours(img.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    print('get: ', len(contours))
    for c in contours:
        x,y,w,h = cv2.boundingRect(c)

        # 车牌正常情况下宽高比在2.7-5之间
        rat = float(w)/float(h)
        print(rat)
        if rat > 2 and rat<5.2:
            cv2.rectangle(img_old, (x,y),(x+w,y+h),(0,255,0),2)

    cv2.imshow('car', img_old)

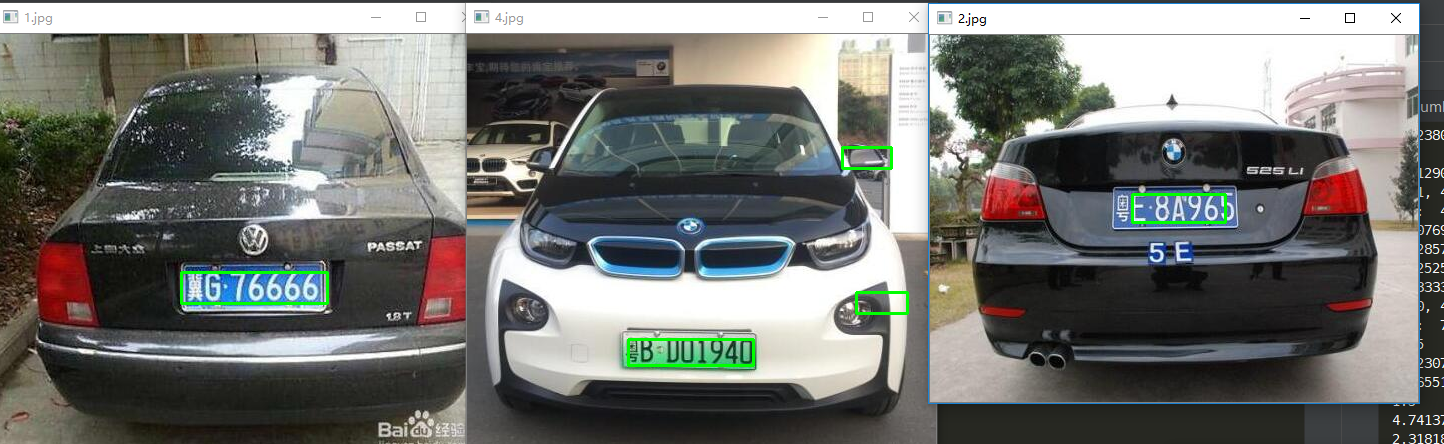

百度了一些图片，放到文件夹中，试了下，部分还可以，部分效果不行

要针对某一张图片进行手工调整边缘检测、腐蚀、膨胀的参数，才可以有效识别，

不能自动。。。。太衰。。。

只能算是勉强可以，后续还有很多的地方需要继续完善。。。。

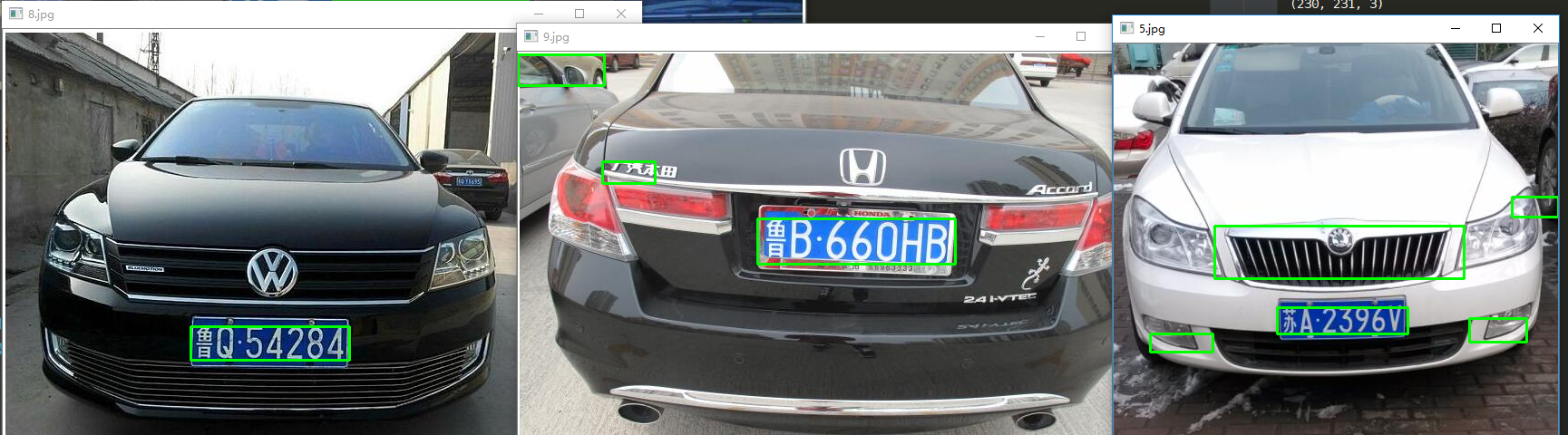

调整了个参数，一次出的这几张。。。。。

if __name__ == "__main__":
    try:
        imgdir = r"./img/car"
        for imgfile in os.listdir(imgdir):
            img_name = os.path.join(imgdir,imgfile)
            if os.path.isdir(img_name):
                continue
            rec_car(img_name, imgfile)

        cv2.waitKey(0)
        cv2.destroyAllWindows()
    except Exception as ex:
        print(ex)

百度查找的图片，如有不适，请及时联系我删除。。。  谢谢！
