keil程序在外部RAM中调试的问题总结

keil程序在内部RAM调试的基本步骤网上已经有很多了，我就不再赘述，大家可以在网上搜到很多。

但是有些时候内部RAM并不够用，这就需要将程序装入外部RAM中调试，而在这个过程中可能会出现各种各样的问题，在这里我将会把我遇到过的一些问题和需要注意的地方总结一下，希望能够对大家有所帮助。

有错误的地方也希望大神们能够不吝赐教，提前表示感谢···

转载请注明出处：

waitig’s blog

先介绍下我项目使用的硬件，芯片是LPC1788，外部RAM是MT48LC4M32B2，大小为16M（128Mb X32 SDRAM），之前用的是MT48LC2M32B2，大小为8M，后来发现东西太多，8M不够用了，所以换成了16M的。

在换RAM时也遇到过一些问题，这个在下文中会有介绍。

在外部RAM中调试程序，程序中一定不能有操作外部RAM的代码！

在外部RAM中调试，程序中不要有操作外部RAM的代码，初始化也不要有，包括对RAM相关引脚的操作。

RAM的初始化和引脚的初始化要放到jlink的下载配置文件中，主要是对LPC的寄存器进行相关配置，不要忘了RAM中的读取算法配置。

把我的配置文件贴出来供大家参考一下。

FUNC void PinSel(int p1, int n1, int f1)
{
    _WDWORD(0x4002C000 + (p1 * 32 + n1) * 4, 0x8 | f1);
}

FUNC void InitSDRAM(void)
{
    int i;

    PinSel(2,16,1);
    PinSel(2,17,1);
    PinSel(2,18,1);
    PinSel(2,20,1);
    PinSel(2,24,1);
    PinSel(2,28,1);
    PinSel(2,29,1);
    PinSel(2,30,1);
    PinSel(2,31,1);

    for(i = 0; i < 32; i++)
        PinSel(3,i,1);

    for(i = 0; i < 21; i++)
        PinSel(4,i,1);

    PinSel(4,24,1);
    PinSel(4,25,1);
    PinSel(4,30,1);
    PinSel(4,31,1);

    /* PCONP |= 1 << 11 */
    _WDWORD(0x400FC0C4, 0x04288FDE);    // Power On EMC

    /* EMCCONTROL |= 1 */
    _WDWORD(0x2009C000, 0x00000001);    // Enable EMC

    /* EMCDLYCTL */
    _WDWORD(0x400FC1DC, 0x00081818);    // Config data read delay

    /* EMCCONFIG */
    _WDWORD(0x2009C008, 0x00000000);    // Little endian mode

    /* DYNAMICCONTROL */
    _WDWORD(0x2009C020, 0x00000003);    // Set normal self refresh mode, normal power mode
                                        // CE always HI
                                        // Enable clock out
                                        // Clock do not stop during idle

    /* DYNAMICREFRESH */
    _WDWORD(0x2009C024, 0x0000001F);    // refresh timing

    /* DYNAMICREADCONFIG */
    _WDWORD(0x2009C028, 0x00000001);    // read timing

    /* DYNAMICRP */
    _WDWORD(0x2009C030, 0x00000002);    // tRP

    /* DYNAMICRAS */
    _WDWORD(0x2009C034, 0x00000003);    // tRAS

    /* DYNAMICSREX */
    _WDWORD(0x2009C038, 0x00000005);    // tSREX

    /* DYNAMICAPR */
    _WDWORD(0x2009C03C, 0x00000001);    // tAPR

    /* DYNAMICDAL */
    _WDWORD(0x2009C040, 0x00000005);    // tDAL

    /* DYNAMICWR */
    _WDWORD(0x2009C044, 0x00000003);    // tWR

    /* DYNAMICRC */
    _WDWORD(0x2009C048, 0x00000004);    // tRC

    /* DYNAMICRFC */
    _WDWORD(0x2009C04C, 0x00000004);    // tRFC

    /* DYNAMICXSR */
    _WDWORD(0x2009C050, 0x00000005);    // tXSR

    /* DYNAMICRRD */
    _WDWORD(0x2009C054, 0x00000001);    // tRRD

    /* DYNAMICMRD */
    _WDWORD(0x2009C058, 0x00000003);    // tMRD

    /* DYNAMICCASRAS0 */
    _WDWORD(0x2009C104, 0x00000303);    // RAS/CAS Latency

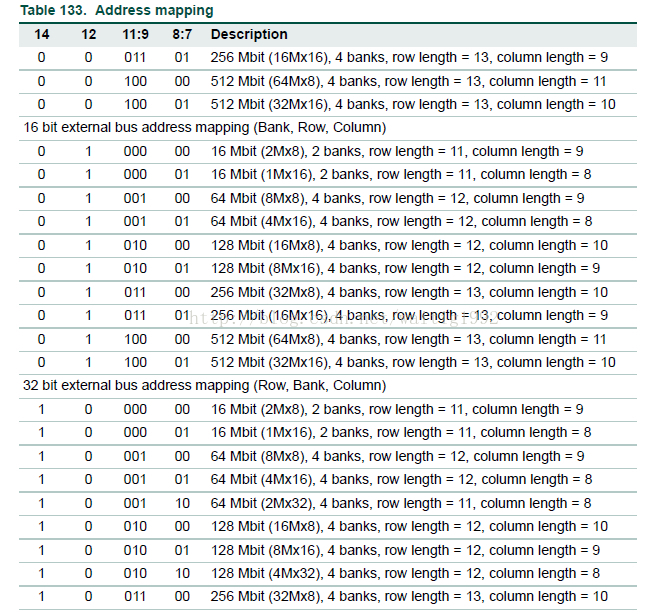

    /* DYNAMICCONFIG0 */
    _WDWORD(0x2009C100, 0x00004500);    // Config device type as SDRAM
                                        // Config address mapping

    _sleep_(100);                       // Wait 100 ms

    /* DYNAMICCONTROL */
    _WDWORD(0x2009C020, 0x00000183);    // nop command

    _sleep_(100);                       // Wait 100 ms

    /* DYNAMICCONTROL */
    _WDWORD(0x2009C020, 0x00000103);    // pre-charge command

//    /* DYNAMICREFRESH */
//    _WDWORD(0x2009C024, 0x00000002);    // refresh timing

    _sleep_(100);                       // Wait 100 ms

    /* DYNAMICREFRESH */
    _WDWORD(0x2009C024, 0x0000001F);    // refresh timing

    /* DYNAMICCONTROL */
    _WDWORD(0x2009C020, 0x00000083);    // mode command
    _RDWORD(0xA0000000 | (0x32 << (2 + 2 + 8)));

    _sleep_(100);                       // Wait 100 ms

    /* DYNAMICCONTROL */
    _WDWORD(0x2009C020, 0x00000003);    // noamal command

    /* DYNAMICCONFIG0 */
    _WDWORD(0x2009C100, 0x00084500);    // enable buffer

    _sleep_(100);                       // Wait 100 ms
}

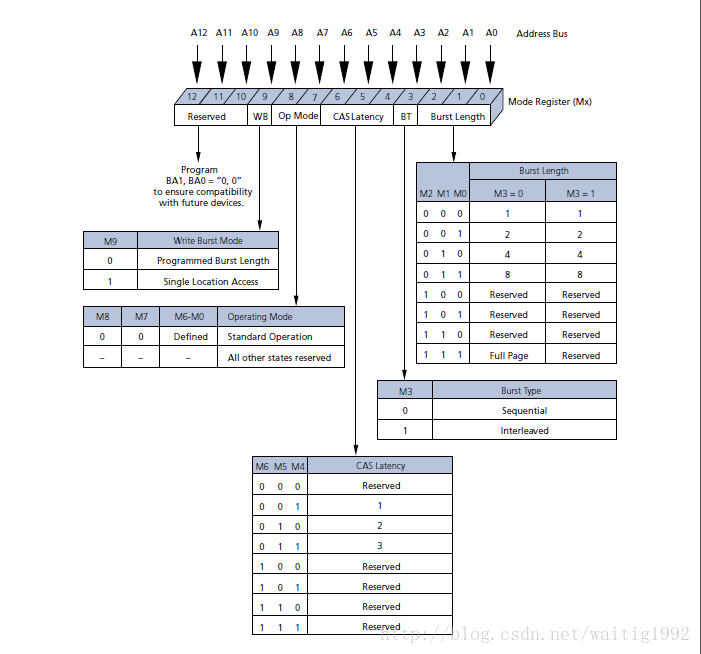

以上是外部RAM的初始化部分，不要忘了其中的RAM本身的寄存器，在本例中的地址是0xA0000000，寄存器中的各个位数的作用如下图：

（截图自MT48LC4M32B2的datasheet）

其中数据要配置正确，RAM才能正确工作。接下来是对内存保护单元（MPU）的配置，两者结合，就是Jlink对RAM的初始化和配置。

RAM_Debug.ini 的文件如下所示：

INCLUDE MT48LC4M32LFB5.ini

InitSDRAM();                                // Initialize memory

LOAD ..\SDRAM_obj\uc1788.axf INCREMENTAL    // Download program

/* RNR */
_WDWORD(0xE000ED98, 0x00000000);            // Use No.0 MPU

/* RBAR */
_WDWORD(0xE000ED9C, 0xA0000000);            // Set MPU base addr

/* RASR */
_WDWORD(0xE000EDA0, 0x03000031);            // Set MPU size and permission

/* SHCSR */
// _WDWORD(0xE000ED24, 0x00000100);            // Enable memory managemeng fault

/* MPU_CONTROL */
_WDWORD(0xE000ED94, 0x00000005);            // Enable MPU

/* VTOR */
_WDWORD(0xE000ED08, 0x10000000);            // Set vector table offset

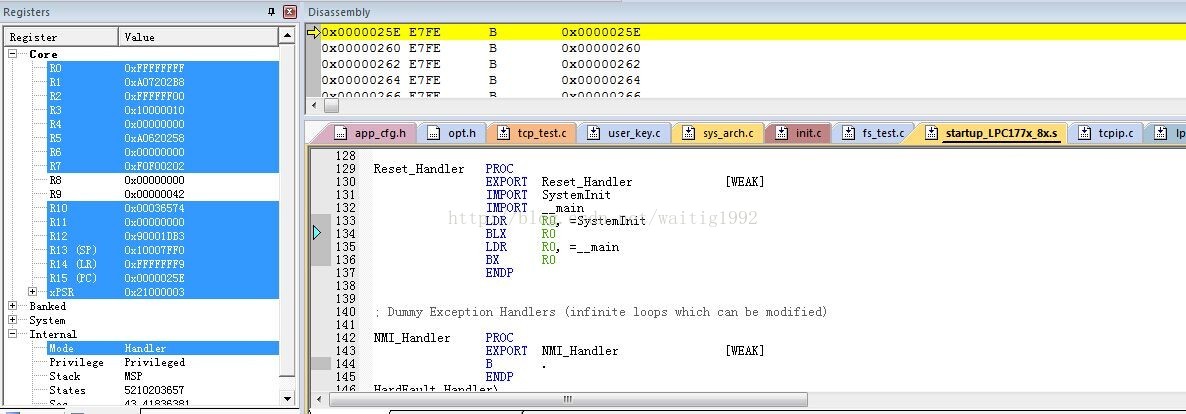

SP = _RDWORD(0x10000000);                   // Set stack pointer
PC = _RDWORD(0x10000004);                   // Set program counter
