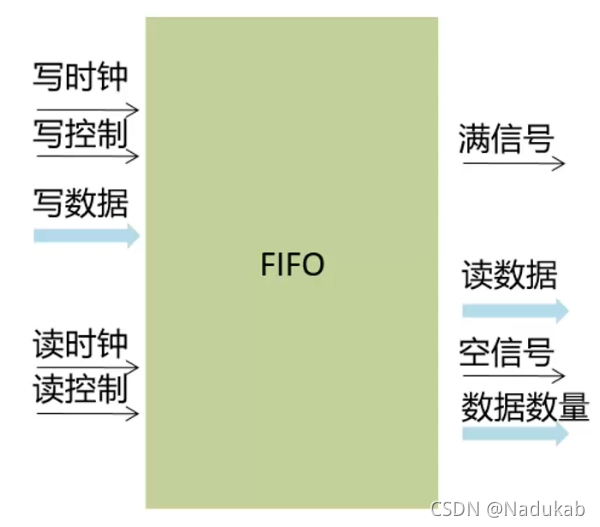

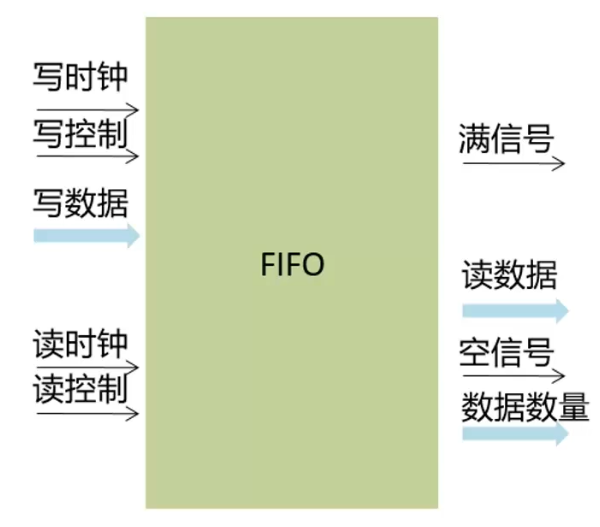

FIFO存储器是系统的缓冲环节，如果没有FIFO存储器，整个系统就不可能正常工作，它主要有几方面的功能：
1）对连续的数据流进行缓存，防止在进机和存储操作时丢失数据；
2）数据集中起来进行进栈和存储，可避免频繁的总线操作，减轻CPU的负担；
3）允许系统进行DMA操作，提高数据的传输速度。这是至关重要的一点，如果不采用DMA操作，数据传输将达不到传输要求，而且大大增加CPU的负担，无法同时完成数据的存储工作。

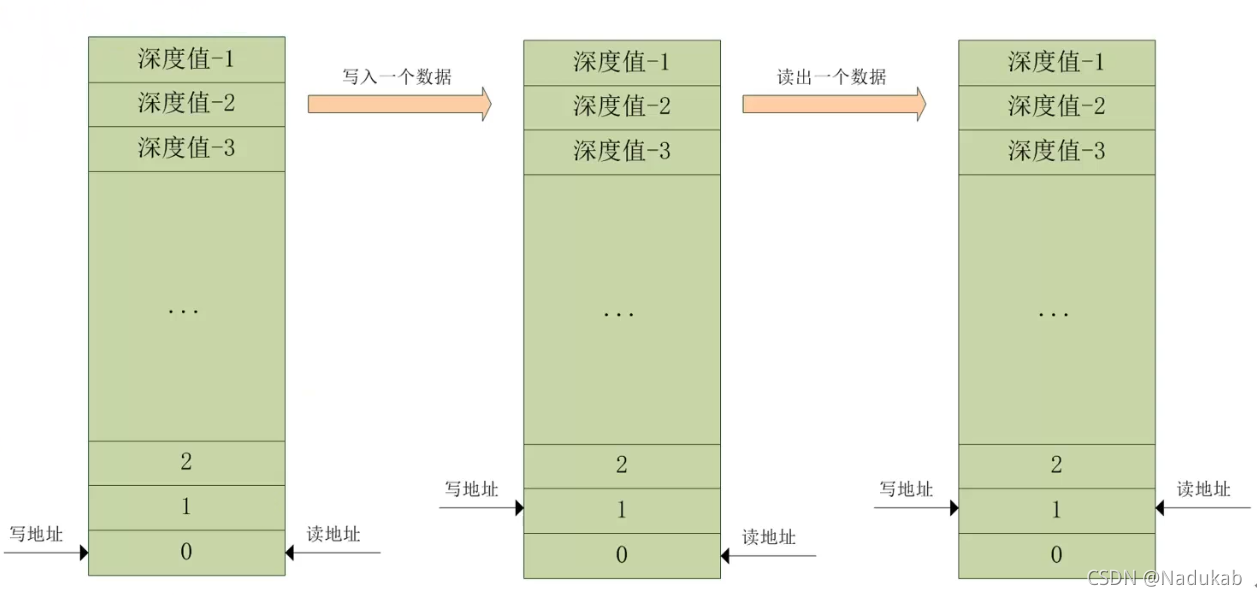

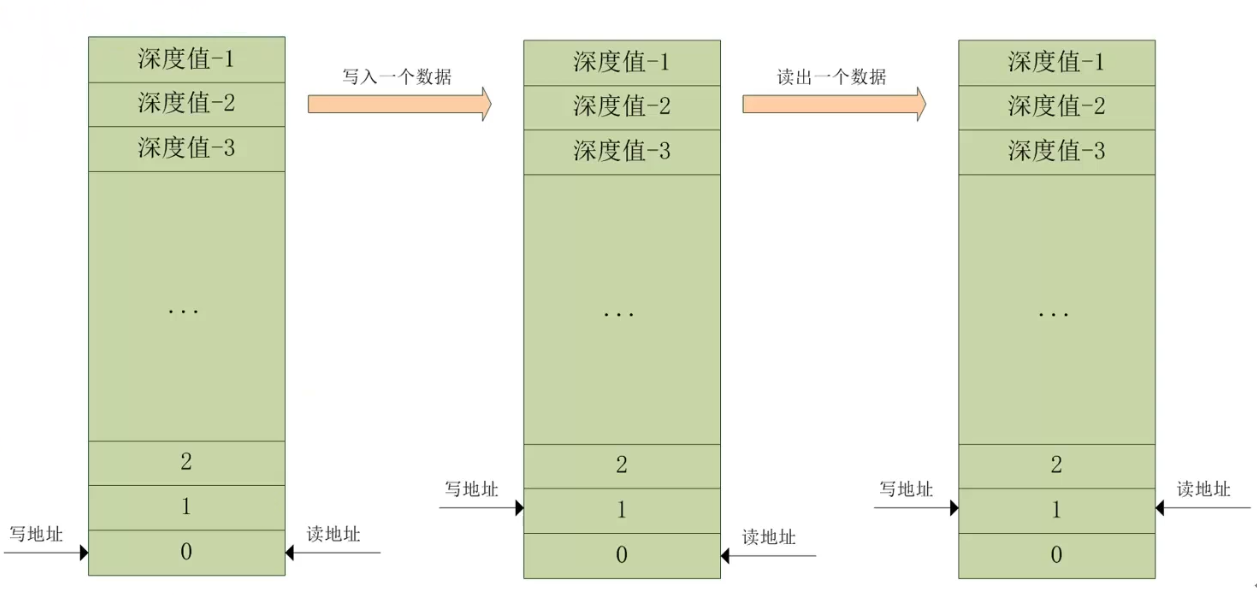

针对FIFO里面用到的Ram

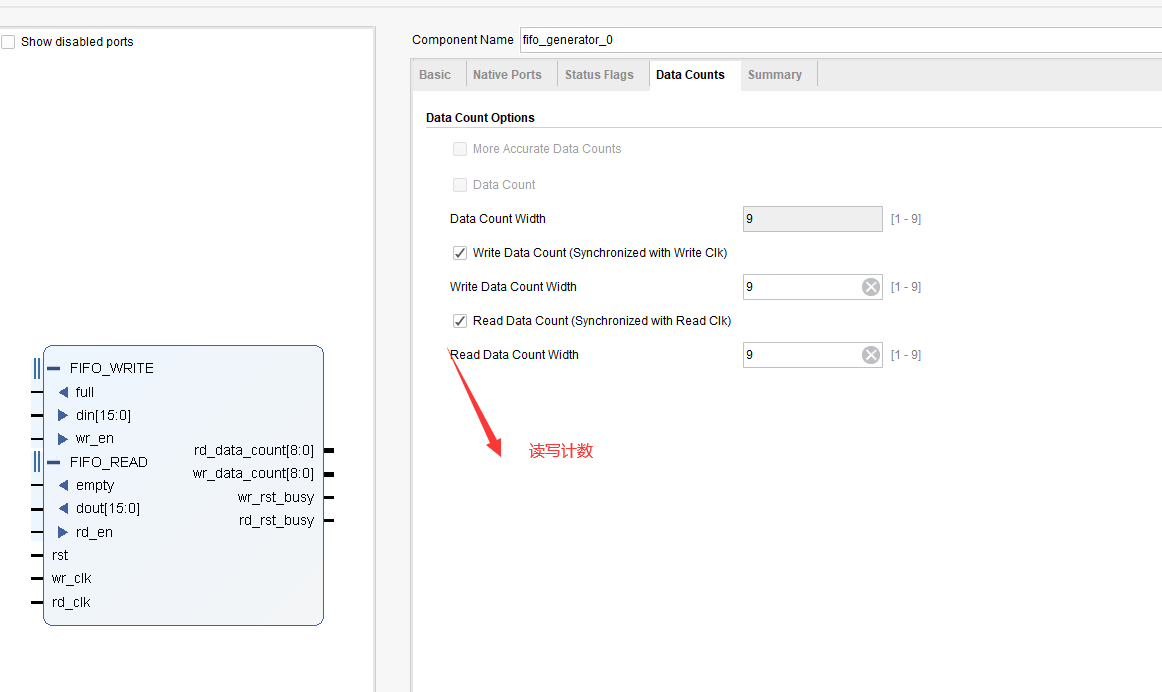

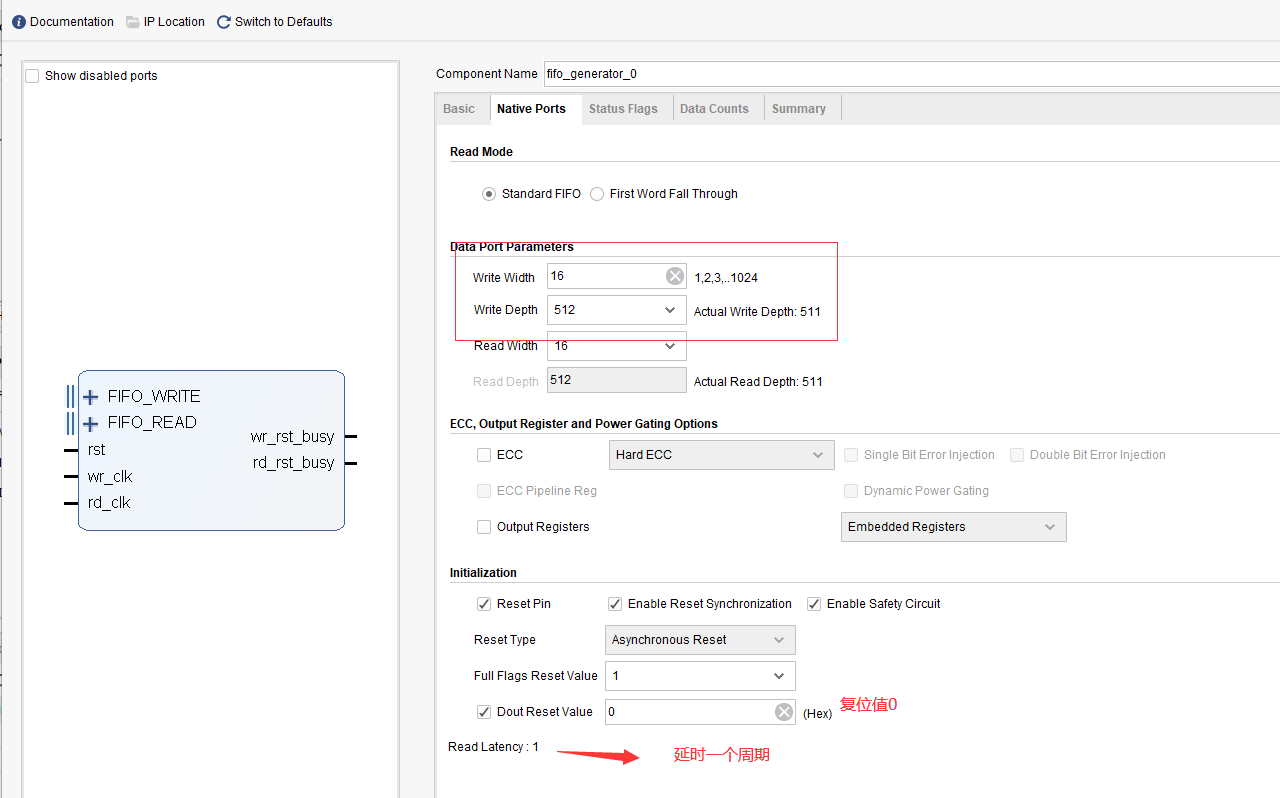

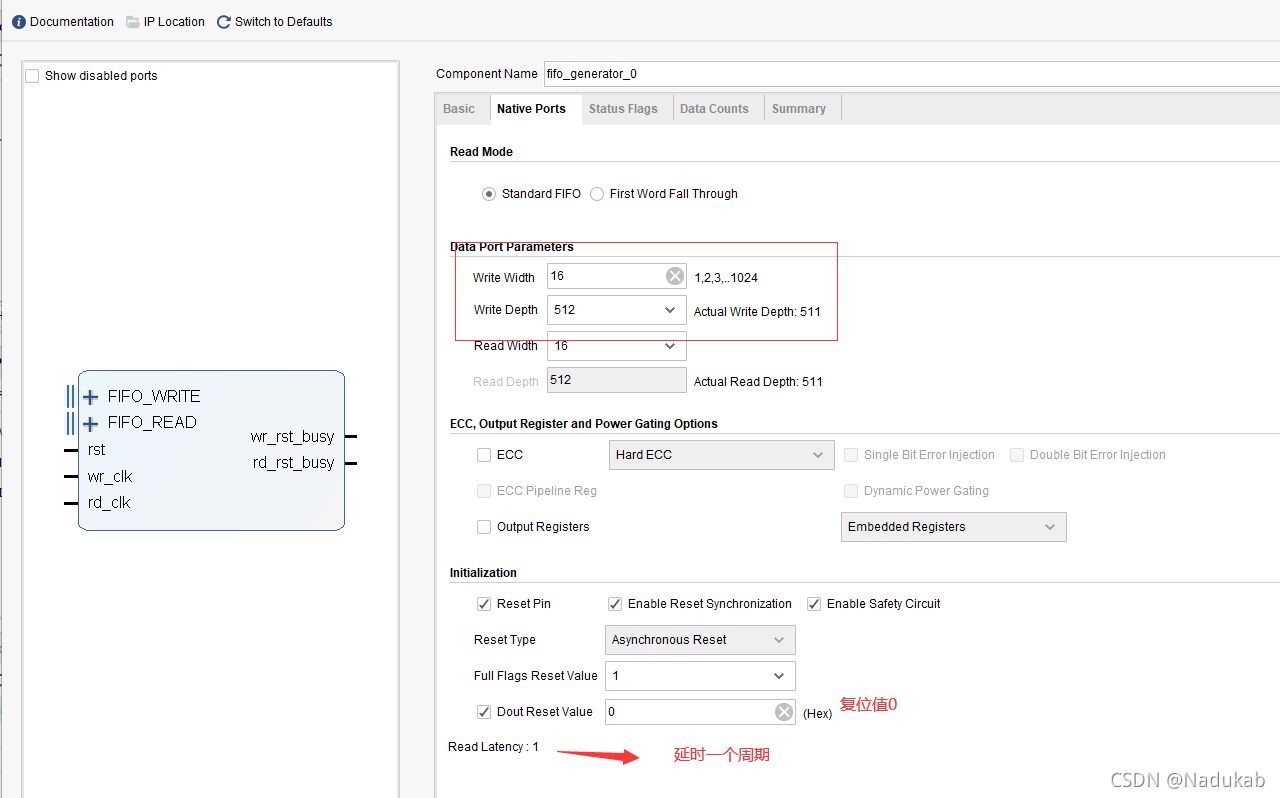

同样vivado新建设计文件，搜索fifo IP核，双击fifo_generator进行设置。
Common clock表示读写同步时钟，independent表示异步时钟。我们选择异步时钟ram

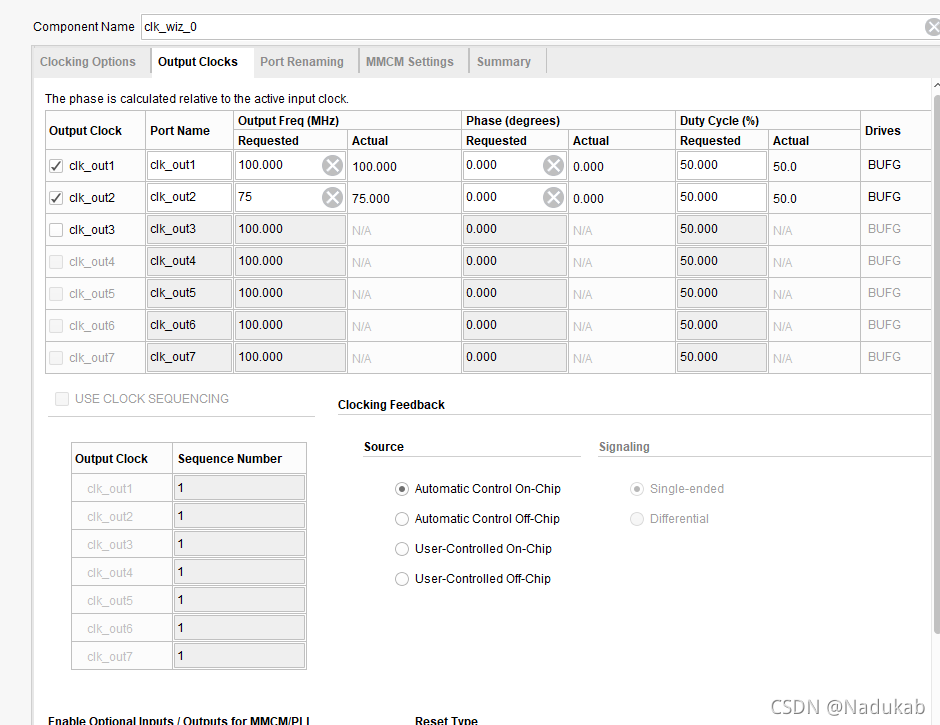

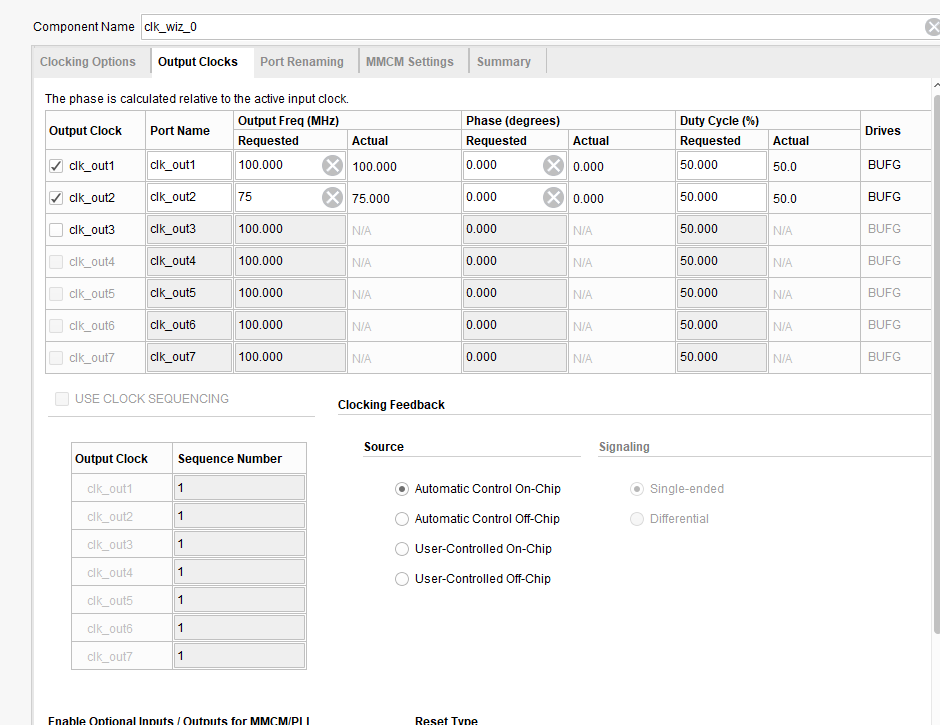

然后在锁相环里面设置，写的时钟比读的时钟快。

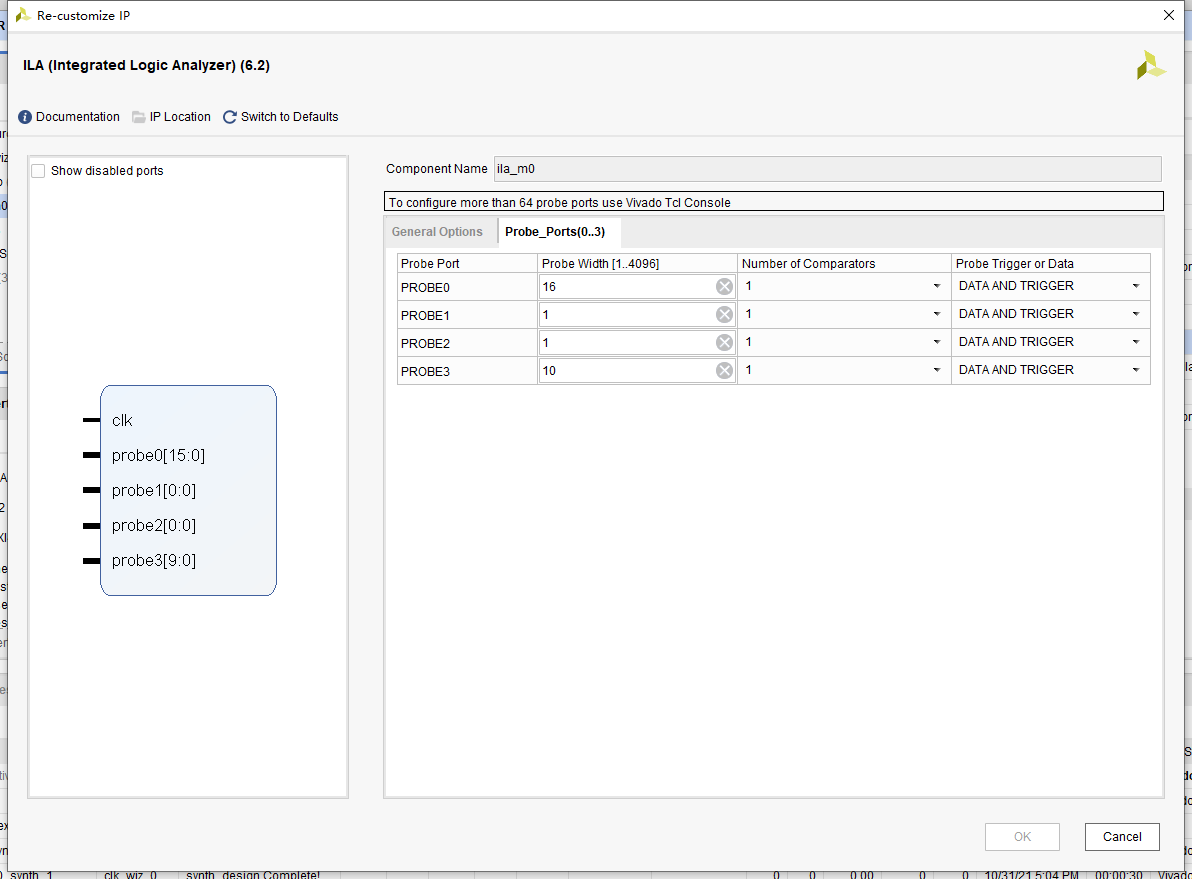

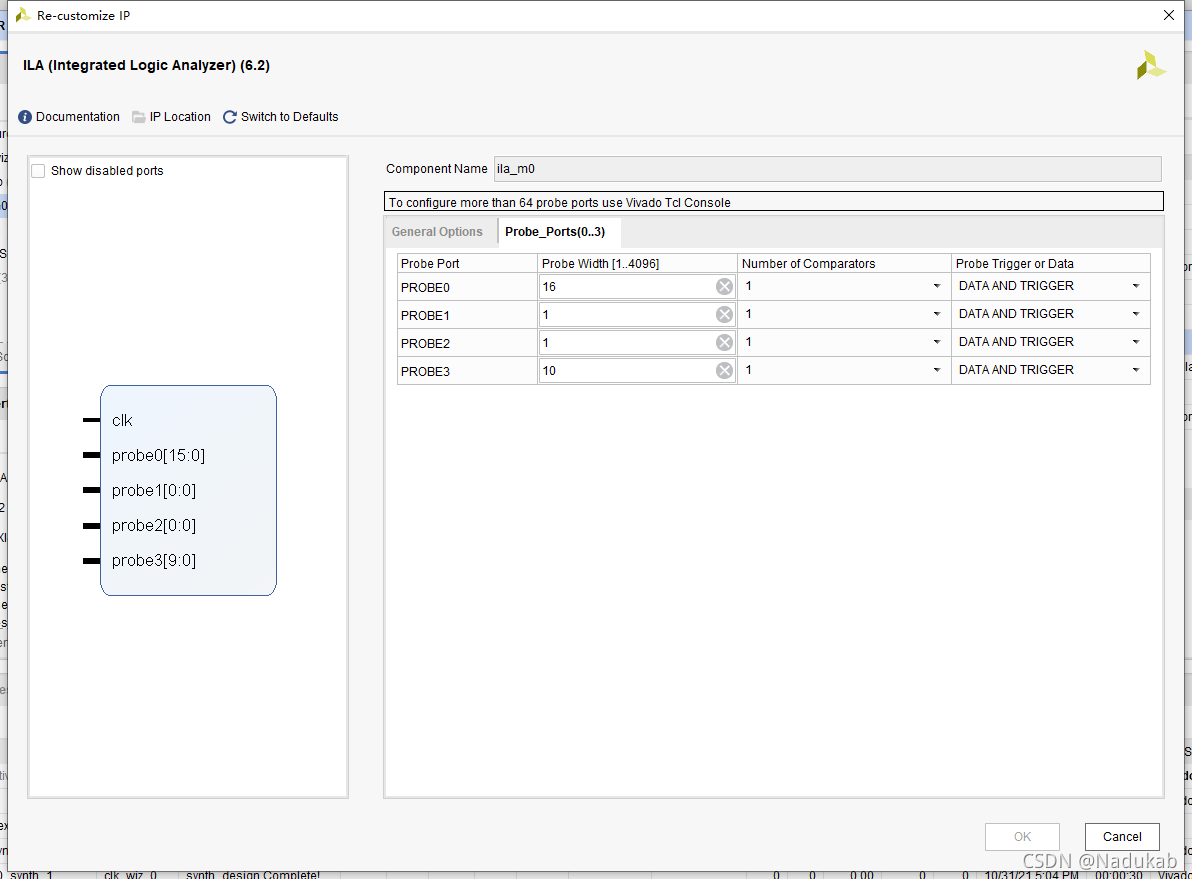

再创建逻辑分析仪 ：
添加source文件，拷贝代码：
`timescale 1ns / 1ps
//
module fifo_test
(
input clk, //50MHz时钟
input rst_n //复位信号，低电平有效
);
reg [15:0] w_data ; //FIFO写数据
wire wr_en ; //FIFO写使能
wire rd_en ; //FIFO读使能
wire [15:0] r_data ; //FIFO读数据
wire full ; //FIFO满信号
wire empty ; //FIFO空信号
wire [8:0] rd_data_count ; //可读数据数量
wire [8:0] wr_data_count ; //已写入数据数量
wire clk_100M ; //PLL产生100MHz时钟
wire clk_75M ; //PLL产生100MHz时钟
wire locked ; //PLL lock信号，可作为系统复位信号，高电平表示lock住
wire fifo_rst_n ; //fifo复位信号, 低电平有效
wire wr_clk ; //写FIFO时钟
wire rd_clk ; //读FIFO时钟
reg [7:0] wcnt ; //写FIFO复位后等待计数器
reg [7:0] rcnt ; //读FIFO复位后等待计数器
//例化PLL，产生100MHz和75MHz时钟
clk_wiz_0 fifo_pll
(
// Clock out ports
.clk_out1(clk_100M), // output clk_out1
.clk_out2(clk_75M), // output clk_out2
// Status and control signals
.reset(~rst_n), // input reset
.locked(locked), // output locked
// Clock in ports
.clk_in1(clk) // input clk_in1
);
assign fifo_rst_n = locked ; //将PLL的LOCK信号赋值给fifo的复位信号
assign wr_clk = clk_100M ; //将100MHz时钟赋值给写时钟
assign rd_clk = clk_75M ; //将75MHz时钟赋值给读时钟
/* 写FIFO状态机 */
localparam W_IDLE = 1 ;
localparam W_FIFO = 2 ;
reg[2:0] write_state;
reg[2:0] next_write_state;
always@(posedge wr_clk or negedge fifo_rst_n)
begin
if(!fifo_rst_n)
write_state <= W_IDLE;
else
write_state <= next_write_state;
end
always@(*)
begin
case(write_state)
W_IDLE:
begin
if(wcnt == 8'd79) //复位后等待一定时间，safety circuit模式下的最慢时钟60个周期
next_write_state <= W_FIFO;
else
next_write_state <= W_IDLE;
end
W_FIFO:
next_write_state <= W_FIFO; //一直在写FIFO状态
default:
next_write_state <= W_IDLE;
endcase
end
//在IDLE状态下，也就是复位之后，计数器计数
always@(posedge wr_clk or negedge fifo_rst_n)
begin
if(!fifo_rst_n)
wcnt <= 8'd0;
else if (write_state == W_IDLE)
wcnt <= wcnt + 1'b1 ;
else
wcnt <= 8'd0;
end
//在写FIFO状态下，如果不满就向FIFO中写数据
assign wr_en = (write_state == W_FIFO) ? ~full : 1'b0;
//在写使能有效情况下，写数据值加1
always@(posedge wr_clk or negedge fifo_rst_n)
begin
if(!fifo_rst_n)
w_data <= 16'd1;
else if (wr_en)
w_data <= w_data + 1'b1;
end
/* 读FIFO状态机 */
localparam R_IDLE = 1 ;
localparam R_FIFO = 2 ;
reg[2:0] read_state;
reg[2:0] next_read_state;
///产生FIFO读的数据
always@(posedge rd_clk or negedge fifo_rst_n)
begin
if(!fifo_rst_n)
read_state <= R_IDLE;
else
read_state <= next_read_state;
end
always@(*)
begin
case(read_state)
R_IDLE:
begin
if (rcnt == 8'd59) //复位后等待一定时间，safety circuit模式下的最慢时钟60个周期
next_read_state <= R_FIFO;
else
next_read_state <= R_IDLE;
end
R_FIFO:
next_read_state <= R_FIFO ; //一直在读FIFO状态
default:
next_read_state <= R_IDLE;
endcase
end
//在IDLE状态下，也就是复位之后，计数器计数
always@(posedge rd_clk or negedge fifo_rst_n)
begin
if(!fifo_rst_n)
rcnt <= 8'd0;
else if (write_state == W_IDLE)
rcnt <= rcnt + 1'b1 ;
else
rcnt <= 8'd0;
end
//在读FIFO状态下，如果不空就从FIFO中读数据
assign rd_en = (read_state == R_FIFO) ? ~empty : 1'b0;
//-----------------------------------------------------------
//实例化FIFO
fifo_ip fifo_ip_inst
(
.rst (~fifo_rst_n ), // input rst
.wr_clk (wr_clk ), // input wr_clk
.rd_clk (rd_clk ), // input rd_clk
.din (w_data ), // input [15 : 0] din
.wr_en (wr_en ), // input wr_en
.rd_en (rd_en ), // input rd_en
.dout (r_data ), // output [15 : 0] dout
.full (full ), // output full
.empty (empty ), // output empty
.rd_data_count (rd_data_count ), // output [8 : 0] rd_data_count
.wr_data_count (wr_data_count ) // output [8 : 0] wr_data_count
);
//写通道逻辑分析仪
ila_m0 ila_wfifo (
.clk (wr_clk ),
.probe0 (w_data ),
.probe1 (wr_en ),
.probe2 (full ),
.probe3 (wr_data_count )
);
//读通道逻辑分析仪
ila_m0 ila_rfifo (
.clk (rd_clk ),
.probe0 (r_data ),
.probe1 (rd_en ),
.probe2 (empty ),
.probe3 (rd_data_count )
);
endmodule
编写激励文件：
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2019/10/29 09:06:34
// Design Name:
// Module Name: vtf_fifo_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module vtf_fifo_tb;
// Inputs
reg clk;
reg rst_n;
// Instantiate the Unit Under Test (UUT)
fifo_test uut (
.clk (clk),
.rst_n (rst_n)
);
initial
begin
// Initialize Inputs
clk = 0;
rst_n = 0;
// Wait 100 ns for global reset to finish
#100;
rst_n = 1;
end
always #10 clk = ~ clk; //20ns一个周期，产生50MHz时钟源
endmodule

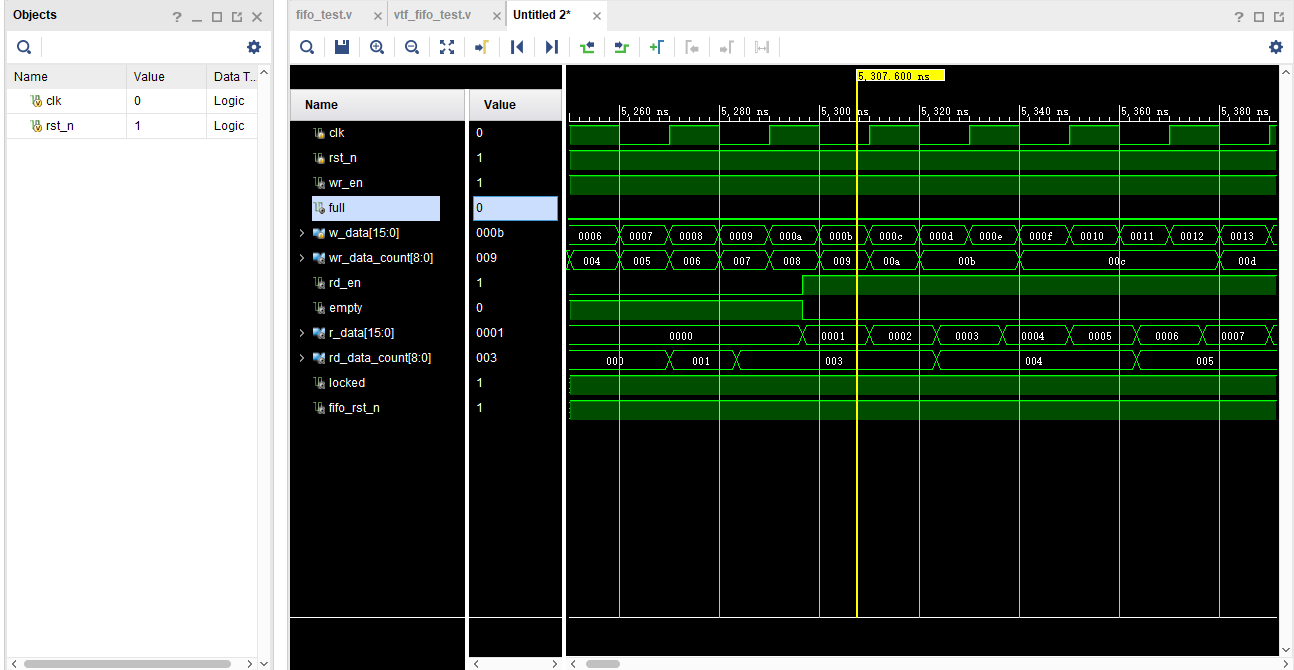

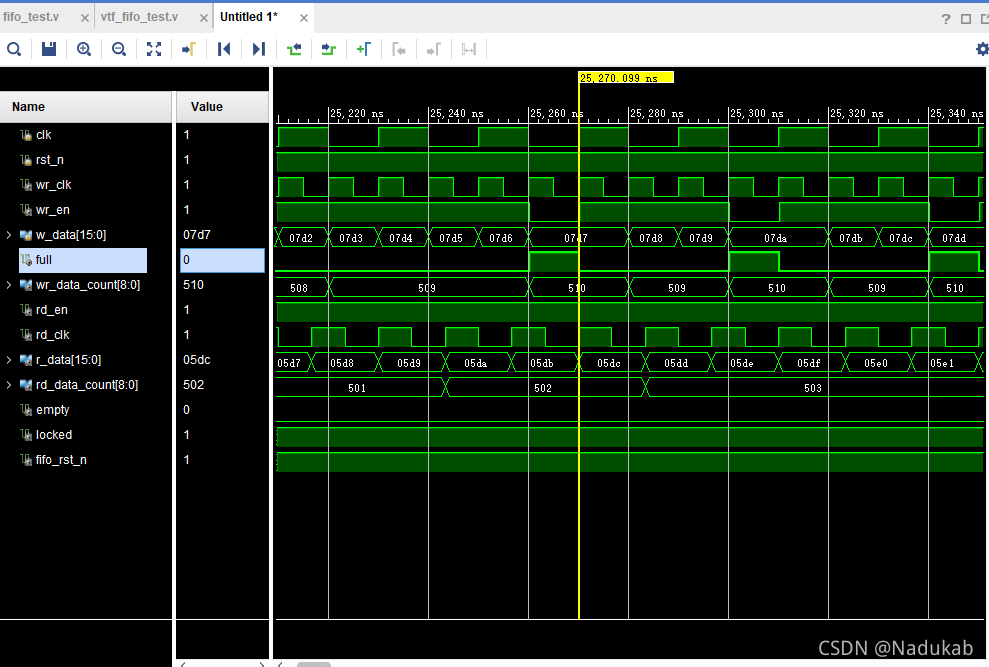

然后仿真：

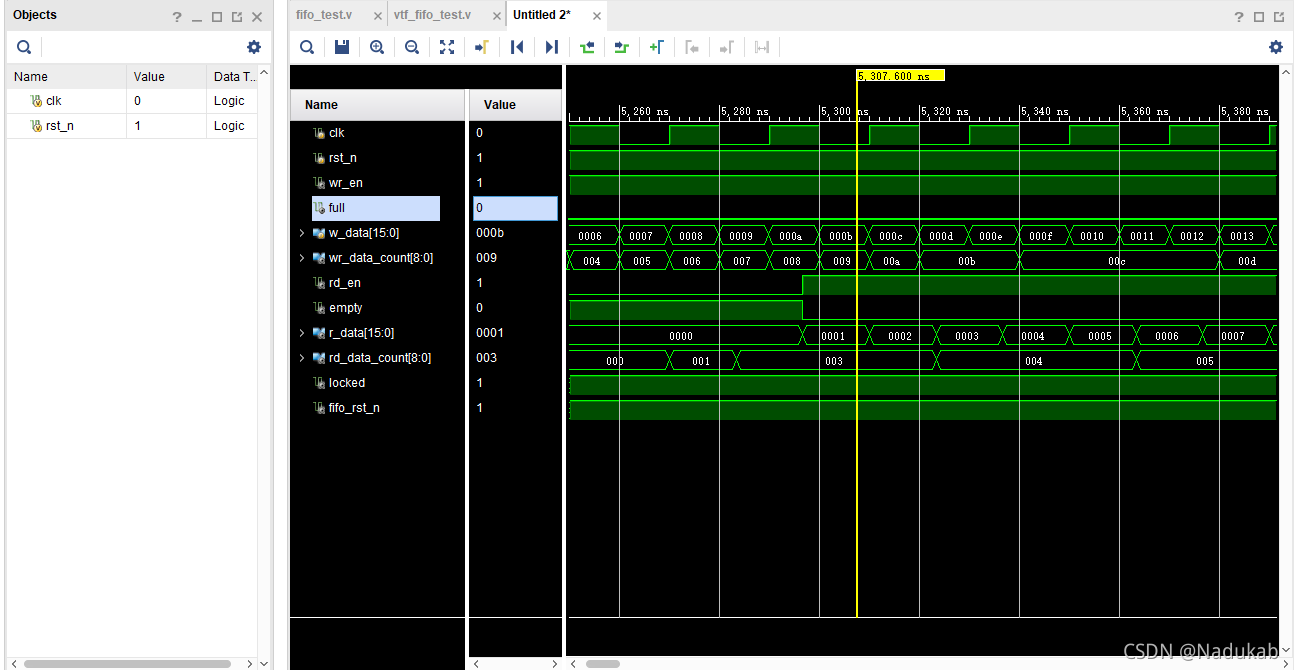

然后再试试把FIFO配置成FWFT后仿真：

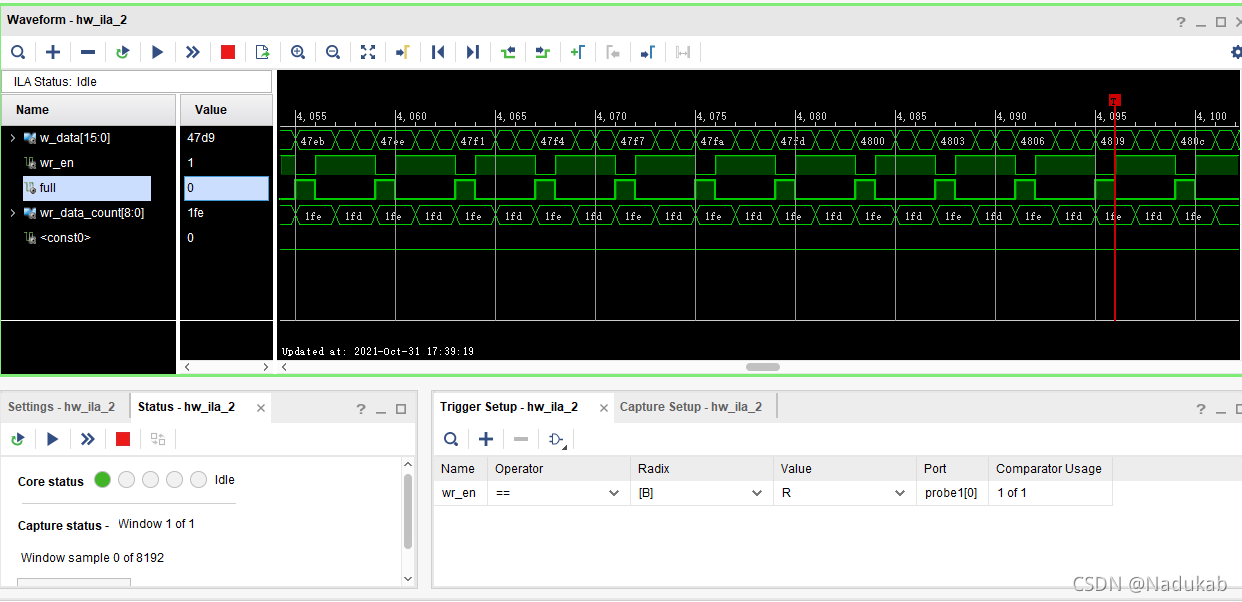

结束后把FIFO换成标准模式，绑定引脚，生成比特文件，连接开发板，下载程序，查看逻辑分析仪：写使能上升沿触发：
