一、 train部分

1.1 总体框架（主要介绍detectron2框架）

执行train_net.py–>

args = default_argument_parser().parse_args()加载参数–>

launch函数判断是否为多gpu训练，从launch末尾进入train_net的main函数–>

main函数主要是读取参数，同时判断是否先进入test（不进入）。之后根据从trainer = Trainer(cfg)进入Trainer类,同样是理解读取参数，具体操作包括加载数据集，模型，优化器等，

之后回到main函数–>

根据return trainer.train()函数进入Trainer类里的train函数–>

从self.train函数进入train_net.py的self.train_loop函数（开始训练）–>

训练分为三部分，如下：

self.before_step()

self.run_step()

self.after_step()

其中，hook函数只放在before和after中，而run函数专门负责训练，即执行如下语句

self._trainer.run_step() #位于defaults.py第495行

值得一提的是，根据公约，计算比较复杂的操作一般放在after_step（）函数中，而不放在before_step中。

1.2 参数读取

训练所需参数读取自

/AdelaiDet/configs/SOLOv2/R50_3x.yaml

文件，同时这个文件还继承自

/AdelaiDet/configs/SOLOv2/Base-SOLOv2.yaml

文件。后者中与前者相同的信息会被前者覆盖。但是实际训练用到的参数远多于这些，这些没有在上文提及的参数取自文件


/AdelaiDet/adet/config/defaults.py

。

1.3 Trainer(cfg)部分

trainer=Trainer(cfg)是将定义在train_net.py的Trainer类实例化的过程。


这个类是继承自DefaultTrainer类，又继承自TrainerBase类（这两个被集成的类都有__init__方法而Trainer类没有）。因此会先执行他们的__init__方法。

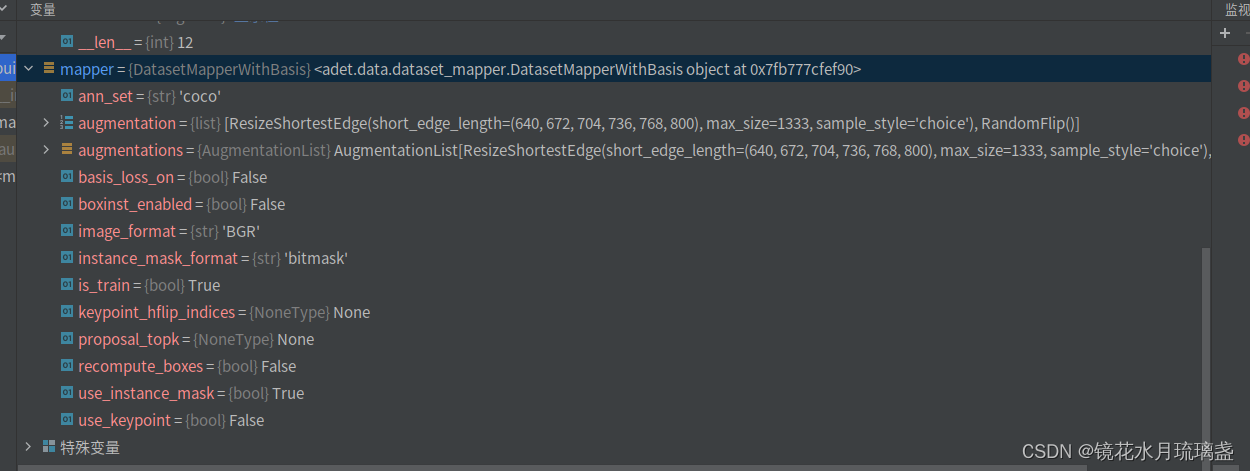

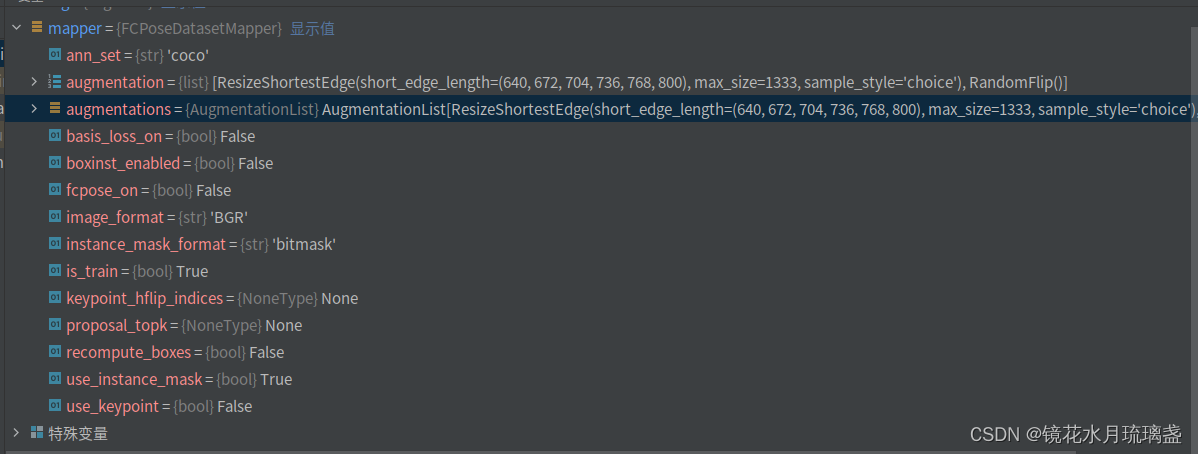

在DefaultTrainer（&TrainerBase）类的__init__方法会进行一些必要的操作，包括上文提到的，根据cfg加载数据集，模型，优化器，保存权重轮数，钩子等。如下：

    def __init__(self, cfg):
        """
        Args:
            cfg (CfgNode):
        """
        super().__init__()
        logger = logging.getLogger("detectron2")
        if not logger.isEnabledFor(logging.INFO):  # setup_logger is not called for d2
            setup_logger()
        cfg = DefaultTrainer.auto_scale_workers(cfg, comm.get_world_size())

        # Assume these objects must be constructed in this order.
        model = self.build_model(cfg)  # 得到SOLOV2的模型，搭积木核心
        optimizer = self.build_optimizer(cfg, model)   # 选择优化器
        data_loader = self.build_train_loader(cfg)  #数据加载器，保存了图片的信息。 训练时直接传入这三个参数即可

        model = create_ddp_model(model, broadcast_buffers=False)     #如果是多进程，则对model进行修改。这里默认是不修改（return model）
        self._trainer = (AMPTrainer if cfg.SOLVER.AMP.ENABLED else SimpleTrainer)(  #执行trainer的初始化,也就是run.step函数所在类的init部分
            model, data_loader, optimizer
        )

        self.scheduler = self.build_lr_scheduler(cfg, optimizer) #从配置中调度lr程序。
        self.checkpointer = DetectionCheckpointer(
            # Assume you want to save checkpoints together with logs/statistics
            model,
            cfg.OUTPUT_DIR,
            trainer=weakref.proxy(self),
        )
        # self.checkpointer.save("model_999")
        self.start_iter = 0
        self.max_iter = cfg.SOLVER.MAX_ITER  #最大轮数
        self.cfg = cfg

        self.register_hooks(self.build_hooks())

Trainer(cfg)有几个值得一提的函数，接下来将详细介绍他们。

1.3.0 self.build_model(cfg)函数

这句话是读取参数的核心，用于构建模型。内容较多，之后在soloV2.py一节有详细阐述。

1.3.1 build_lr_scheduler函数

这个函数的意义是从配置中构建LR调度程序，语句如下：

 self.scheduler = self.build_lr_scheduler(cfg, optimizer)

这个函数定义在build.py，主要分为两部分。

1.3.1.1 sched = MultiStepParamScheduler函数

第一部分为

sched = MultiStepParamScheduler（）

部分，这部分根据输入的各部分轮数（非base.yaml）得到了每部分的步长。在原版里，输入的是

（210000，250000）

，270000

(MAX)

，各部分间步长为1，0.1，0.01。

（但我没在yaml文件中找到0.1的参数，可能是默认的）

      sched = MultiStepParamScheduler(            #得到每一段的步长。信息输入取自R50_3x.yaml配置文件。  文件中三个数210000，250000，270000，三段间步长分别为1，0.1，0.01 这个步长我没在yaml文件中找到，可能是默认的
            values=[cfg.SOLVER.GAMMA ** k for k in range(len(steps) + 1)],   # 每一段为0.1的n次方。n为段数，也就是1，0.1，0.01
            milestones=steps,
            num_updates=cfg.SOLVER.MAX_ITER,
        )

1.3.1.2sched = WarmupParamScheduler（）函数

第二部分为sched = WarmupParamScheduler（）部分，这部分根据输入的各部分预热轮数（base.yaml）得到了各预热部分的步长，并对sched进行修改

(相当于把前面那一小点儿变为预热训练)

。

class WarmupParamScheduler(CompositeParamScheduler):
    """
    Add an initial warmup stage to another scheduler.
    """

    def __init__(
        self,
        scheduler: ParamScheduler,
        warmup_factor: float,  #预热的初始值
        warmup_length: float,  #预热长度所占比例(乘以总长度即为预热长度)
        warmup_method: str = "linear", #预热方法：线性
    ):
        """
        Args:
            scheduler: warmup will be added at the beginning of this scheduler
            warmup_factor: the factor w.r.t the initial value of ``scheduler``, e.g. 0.001
            warmup_length: the relative length (in [0, 1]) of warmup steps w.r.t the entire
                training, e.g. 0.01
            warmup_method: one of "linear" or "constant"
        """
        end_value = scheduler(warmup_length)  # 预热结束时步长（不确定是实际步长还是步长与正常步长比值）the value to reach when warmup ends
        start_value = warmup_factor * scheduler(0.0) # 预热开始时步长
        if warmup_method == "constant":
            warmup = ConstantParamScheduler(start_value)
        elif warmup_method == "linear":
            warmup = LinearParamScheduler(start_value, end_value)
        else:
            raise ValueError("Unknown warmup method: {}".format(warmup_method))
        super().__init__(
            [warmup, scheduler],
            interval_scaling=["rescaled", "fixed"],
            lengths=[warmup_length, 1 - warmup_length],
        )

1.3.2 register_hooks函数

DefaultTrainer类的__init__方法最后一句为登记钩子，即：

        self.register_hooks(self.build_hooks())

DefaultTrainer类有自己的build_hooks()方法，但我们在Trainer类中重写了这个方法，所以程序会执行我们重写的方法

（但我们重写的这个方法有继承自原来的方法，所以从结果上看是两个方法都执行了）

在DefaultTrainer类中，程序默认注册了六个钩子，如下：

    hooks.IterationTimer(),  #计算花费时间并在训练结束时打印总结
    hooks.LRScheduler(),  #torch内置LR调度程序
    hooks.PreciseBN(
                # Run at the same freq as (but before) evaluation.
                cfg.TEST.EVAL_PERIOD,
                self.model,
                # Build a new data loader to not affect training
                self.build_train_loader(cfg),
                cfg.TEST.PRECISE_BN.NUM_ITER,
                )  #据说和BN层有关，有啥关我没太看懂  每period执行一轮（但是默认不加载这个hook）
    hooks.PeriodicCheckpointer(self.checkpointer, cfg.SOLVER.CHECKPOINT_PERIOD)
        #定期保存检查点（权重） 每period（默认5000）执行一轮 或者大于等于所设置的最高轮数时保存
        # 这里我为了方便观察先将5000改为了1000
    hooks.EvalHook(cfg.TEST.EVAL_PERIOD, test_and_save_results)
        #定期进行评价每period（默认0轮，即不执行）执行一轮
    hooks.PeriodicWriter(self.bu，ld_writers(), period=20)
        #定期将事件写入EventStorage 就是输出的loss等信息（调用write.write函数）
        #每period（默认20轮）输出一次信息

1.4 run_step部分

这一部分对应4.1.1中提到的语句

    def run_step(self):
        self._trainer.iter = self.iter
        self._trainer.run_step() #位于defaults.py第495行

其核心语句self._trainer.run_step()如下

    def run_step(self):
        """
        Implement the standard training logic described above.
        """
        assert self.model.training, "[SimpleTrainer] model was changed to eval mode!"
 #判断是否处于training模式，否则输出： "[SimpleTrainer] model was changed to eval mode!"
        start = time.perf_counter()
        """
        If you want to do something with the data, you can wrap the dataloader.
        """
        data = next(self._data_loader_iter) #得到图片信息（路径，长宽，像素信息等）
        data_time = time.perf_counter() - start

        """
        If you want to do something with the losses, you can wrap the model.
        """
        loss_dict = self.model(data)  #得到loss
        if isinstance(loss_dict, torch.Tensor):
            losses = loss_dict
            loss_dict = {"total_loss": loss_dict}
        else:
            losses = sum(loss_dict.values())

        """
        If you need to accumulate gradients or do something similar, you can
        wrap the optimizer with your custom `zero_grad()` method.
        """
        self.optimizer.zero_grad()  #清空原梯度
        losses.backward()           # 反向传播

        self._write_metrics(loss_dict, data_time)  #输出loss信息

        """
        If you need gradient clipping/scaling or other processing, you can
        wrap the optimizer with your custom `step()` method. But it is
        suboptimal as explained in https://arxiv.org/abs/2006.15704 Sec 3.2.4
        """
        self.optimizer.step()

二、solov2.py

2.1 流程框图

放上一位大佬绘制的流程框图（红笔为笔者写的注释）：

其中backbone包括resnet部分和FPN部分。结束时输出FPN的五层。

其中， E是输入特征的通道数。

这里对产生mask的卷积进行一下解释

"""手动定义卷积核(weight)和偏置"""
w = torch.rand(16, 3, 5, 5)  # 16种3通道的5乘5卷积核
b = torch.rand(16)  # 和卷积核种类数保持一致(不同通道共用一个bias)

"""定义输入样本"""
x = torch.randn(1, 3, 28, 28)  # 1张3通道的28乘28的图像

"""2D卷积得到输出"""
out = F.conv2d(x, w, b, stride=1, padding=1)  # 步长为1,外加1圈padding,即上下左右各补了1圈的0,

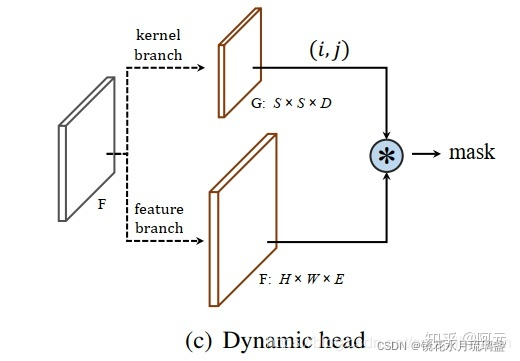

首先是特征图F（H×W×E），这里指的是一张E通道（也就是特征图厚度为E）的,大小为H×W的特征图。

然后是卷积核，这里可以理解为有S^2种卷积核，每个卷积核都在全图进行卷积，卷积生成一个H×W的掩码图。这个卷积核的输入是卷积核感受野×特征图厚度。比如卷积核的感受野是3×3,那该卷积核在每个位置输入的值一共有3×3×E这么多。这样，输出的结果就是S^2×H×W.

参考文献：

F.conv2d pytorch卷积计算_wanghua609的博客-CSDN博客_f.conv2d

下图三条支路从左到右分别对应kernel预测（卷积核），cate预测（类别）和mask预测（




实例）。

训练过程中分支分为ins分支和mask分支，ins分支得到的是kernel预测和cate预测，mask分支得到的是mask预测（而在loss输入里，又把mask预测看做ins预测）

（注意，ins分支和ins预测没有任何关系）

最终cate预测得到类别信息（loss_cate），kernel预测和mask预测

(即mask预测得到特征图，经过kernel一次卷积得到结果)

共同得到掩码信息（loss_ins）

参考文献：

solov2网络结构图_Jumi爱笑笑的博客-CSDN博客_solov2网络结构

2.2 具体流程

在solov2.py中，一共定义了三个类，分别是SOLOv2，SOLOv2InsHead，SOLOv2MaskHead。其中SOLOV2类内容较多，包括损失函数等。而其余两类只有__init__方法和forward方法。接下来将他们三个的介绍分别写在三个小节里（2.3-2.5）。具体的运算，难点等将在各自的模块中提及。本小节只负责介绍在训练过程中数据流动的总体流程，并简要概括一些操作。

2.2.1 __init__部分

在执行

1.3.0 self.build_model(cfg)

函数时，会对

SOLOv2类

进行初始化

（__init__）

操作。具体各参数的注释写在了代码上。 其通过

  self.backbone = build_backbone(cfg)

函数构建主干网络 。

在初始化

solov2类

的过程中，有如下几行代码

        # build the ins head.
        instance_shapes = [backbone_shape[f] for f in self.instance_in_features]
        self.ins_head = SOLOv2InsHead(cfg, instance_shapes)

        # build the mask head.
        mask_shapes = [backbone_shape[f] for f in self.mask_in_features]
        self.mask_head = SOLOv2MaskHead(cfg, mask_shapes)

在调用他们的过程中，同时对剩下两个类

SOLOv2InsHead

和

SOLOv2MaskHead

进行了初始化。

2.2.2 SOLOV2.forward部分

之后程序一直没有走进solov2.py，直到执行到函数

1.4 run_step时

，标志着训练正式开始。此时步入SOLOV2类的forward方法。

第一步


：对图像进行预处理，即执行如下语句：

 images = self.preprocess_image(batched_inputs)

其中，输入的batched_inputs包括了图片全部信息，而images是一个元素为tensor的list。通过此方法得到了图片预处理（包括归一化，转化均值方差等操作）过后的像素信息。

第二步


：通过如下语句：

 if "instances" in batched_inputs[0]:
            gt_instances = [x["instances"].to(self.device) for x in batched_inputs]
        elif "targets" in batched_inputs[0]:
            log_first_n(
                logging.WARN, "'targets' in the model inputs is now renamed to 'instances'!", n=10
            )
            gt_instances = [x["targets"].to(self.device) for x in batched_inputs]
        else:
            gt_instances = None

将图片的标注信息（如类别，gt框等）保存到gt_instances中。

第三步：


通过如下语句得到p2-p6五个头

features = self.backbone(images.tensor)

第四步：


ins分支（其实是cate和kernel部分）

ins分支执行如下语句

        # ins branch
        ins_features = [features[f] for f in self.instance_in_features]
        ins_features = self.split_feats(ins_features)
        cate_pred, kernel_pred = self.ins_head(ins_features)

通过函数self.split_feats（）对FPN得到的五层中最上层进行下采样，最下层进行上采样，如下

（不同图片尺寸对应数据可能不同）

：

（ 1，256，176，240）–>（ 1，256，88，120）

（ 1，256，88，120）–>（ 1，256，88，120）

（ 1，256，44，60）–>（ 1，256，44，60）

（ 1，256，22，30）–>（ 1，256，22，30）

（ 1，256，11，15）–>（ 1，256，22，30）

然后通过self.ins_head()语句得到对种类

（cate）

和卷积核

（kernel）

的预测


（详见2.3.2 ）

第五步：


mask分支

mask分支执行如下语句

        # mask branch
        mask_features = [features[f] for f in self.mask_in_features]
        mask_pred = self.mask_head(mask_features)

通过self.mask_head得到对掩码（mask）的预测


（详见2.4.2 ）

第六步：


判断模型是训练还是评价。如果是训练则计算损失函数并返回loss


（详见2.5 ）


，如果是评价则进行inference并返回result


（详见2.6）


。

2.3 class：SOLOv2InsHead

2.3.1 SOLOv2MaskHead.__init__方法

这里__init__方法的作用就是构建网络。在调用__init__ 方法时，用到了如下语句

        head_configs = {"cate": (cfg.MODEL.SOLOV2.NUM_INSTANCE_CONVS,  #创建一个字典
                                 cfg.MODEL.SOLOV2.USE_DCN_IN_INSTANCE,
                                 False),
                        "kernel": (cfg.MODEL.SOLOV2.NUM_INSTANCE_CONVS,
                                   cfg.MODEL.SOLOV2.USE_DCN_IN_INSTANCE,
                                   cfg.MODEL.SOLOV2.USE_COORD_CONV)
                        }

创造了一个字典。在之后又用了如下语句

for head in head_configs:

为两个分支

（cate和kernel）添加卷积层。添加的结果如下

cate:256-->512-->512-->512-->80
kernel:258-->512-->512-->512-->256 （这里的258应该是256后面加入了xy坐标）

之后都是些辅助性步骤，对初始权重进行填充。构建出的网络如下（应该分别对应上图的中间支路和左支路）

SOLOv2InsHead(

(cate_tower): Sequential(

(0): Conv2d(256, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 512, eps=1e-05, affine=True)

(2): ReLU(inplace=True)

(3): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(4): GroupNorm(32, 512, eps=1e-05, affine=True)

(5): ReLU(inplace=True)

(6): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(7): GroupNorm(32, 512, eps=1e-05, affine=True)

(8): ReLU(inplace=True)

(9): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(10): GroupNorm(32, 512, eps=1e-05, affine=True)

(11): ReLU(inplace=True)

)

(kernel_tower): Sequential(

(0): Conv2d(258, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 512, eps=1e-05, affine=True)

(2): ReLU(inplace=True)

(3): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(4): GroupNorm(32, 512, eps=1e-05, affine=True)

(5): ReLU(inplace=True)

(6): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(7): GroupNorm(32, 512, eps=1e-05, affine=True)

(8): ReLU(inplace=True)

(9): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(10): GroupNorm(32, 512, eps=1e-05, affine=True)

(11): ReLU(inplace=True)

)

(cate_pred): Conv2d(512, 80, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))

(kernel_pred): Conv2d(512, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))

)

2.3.2 SOLOv2InsHead.forward方法

从2.2.2 第四步 ins分支导入。


方法都比较简单，每一步注释都写在后面了：

    def forward(self, features):
        """
        Arguments:
            features (list[Tensor]): FPN feature map tensors in high to low resolution.
                Each tensor in the list correspond to different feature levels.

        Returns:
            pass
        """
        cate_pred = []
        kernel_pred = []

        for idx, feature in enumerate(features):  # feature返回每个元素，idx返回每个元素的索引
            ins_kernel_feat = feature
            # concat coord
            x_range = torch.linspace(-1, 1, ins_kernel_feat.shape[-1], device=ins_kernel_feat.device) #等间距生成从-1到1的120个数（即对应层宽度）
            y_range = torch.linspace(-1, 1, ins_kernel_feat.shape[-2], device=ins_kernel_feat.device) #等间距生成从-1到1的88个数（即对应层高度）
            y, x = torch.meshgrid(y_range, x_range) #用于划分单元网格，生成shape为(88,120),各行列分别被二者（y_range, x_range）对应元素填充的tensor   参考文献：https://blog.csdn.net/weixin_39504171/article/details/106356977
            y = y.expand([ins_kernel_feat.shape[0], 1, -1, -1])
            x = x.expand([ins_kernel_feat.shape[0], 1, -1, -1]) # 在最前面加两个一维，即(88,120)->(1,1,88,120)
            coord_feat = torch.cat([x, y], 1) # (1,1,88,120)-->(1,2,88,120)
            ins_kernel_feat = torch.cat([ins_kernel_feat, coord_feat], 1)# (1,1,88,120)-->(1,258,88,120) 这一段的作用就是将坐标xy添加到最后两个通道

            # individual feature.
            kernel_feat = ins_kernel_feat
            seg_num_grid = self.num_grids[idx] #self.num_grids是一个列表，这里根据idx索引找到列表对应元素 应该是对不同层设置的grid个数
            kernel_feat = F.interpolate(kernel_feat, size=seg_num_grid, mode='bilinear') #双线性插值，(1,1,88,120)-->(1,1,40,40)
            cate_feat = kernel_feat[:, :-2, :, :] #抓出前256维，即(1,256,40,40)

            # kernel
            kernel_feat = self.kernel_tower(kernel_feat)
            kernel_pred.append(self.kernel_pred(kernel_feat)) #执行针对kernel的卷积并保存结果

            # cate
            cate_feat = self.cate_tower(cate_feat)
            cate_pred.append(self.cate_pred(cate_feat)) #执行针对cate的卷积并保存结果
        return cate_pred, kernel_pred

2.4 class：SOLOv2MaskHead

2.3.1 SOLOv2MaskHead. __init__方法

类似的，这里只用到了P2-P5四层，通过如下代码段构建神经网络层

for i in range(self.num_levels):

这里一共两个循环（i，j），创建了三个存储神经网络的列表，分别是

conv_tower：每个小循环刷新   （list类型）
convs_per_level：每个大循环刷新   （sequential类型）
self.convs_all_levels：不刷新   （modulelist类型）（最终保存的）

j循环比i循环小1；

当i=0时或j=0时，都进行一些相对特殊的操作；

此外，当i=3时，输入通道+2。

总之，通过这段代码构建出了如下网络


（应该对应上图最右支路）

ModuleList(

(0): Sequential(

(conv0): Sequential(

(0): Conv2d(256, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

)

(1): Sequential(

(conv0): Sequential(

(0): Conv2d(256, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample0): Upsample(scale_factor=2.0, mode=bilinear)

)

(2): Sequential(

(conv0): Sequential(

(0): Conv2d(256, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample0): Upsample(scale_factor=2.0, mode=bilinear)

(conv1): Sequential(

(0): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample1): Upsample(scale_factor=2.0, mode=bilinear)

)

(3): Sequential(

(conv0): Sequential(

(0): Conv2d(258, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample0): Upsample(scale_factor=2.0, mode=bilinear)

(conv1): Sequential(

(0): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample1): Upsample(scale_factor=2.0, mode=bilinear)

(conv2): Sequential(

(0): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)

(1): GroupNorm(32, 128, eps=1e-05, affine=True)

(2): ReLU()

)

(upsample2): Upsample(scale_factor=2.0, mode=bilinear)

)

)

2.5.2 SOLOv2MaskHead.forward方法

从2.2.2 第五步 mask分支导入。

如上图所说，先对FPN输出的前四层各自卷积，并上采样到跟第一层一样的大小（1，128，176，240）然后相加（应该是对应元素相加，不是concat） 。

    def forward(self, features):
        """
        Arguments:
            features (list[Tensor]): FPN feature map tensors in high to low resolution.
                Each tensor in the list correspond to different feature levels.

        Returns:
            pass
        """
        assert len(features) == self.num_levels, \
            print("The number of input features should be equal to the supposed level.")

        # bottom features first.,对FPN输出的前四层各自卷积，并上采样到跟第一层一样的大小（1，128，176，240）然后相加（应该是对应元素相加，不是concat）
        feature_add_all_level = self.convs_all_levels[0](features[0]) # 第一层初始（1,256,176,240） 注意这里和ins分支不同，因为没有经过spilt_feats的下采样
        for i in range(1, self.num_levels):                           # 2-4层初始分别为（...,88,120,（...,44,60）,（...,22,30）
            mask_feat = features[i]                                   # 值得一提的是，第四层卷积前还加入了xy两个通道（第四层设计的卷积输入本来就是258，不影响输出），
            if i == 3:  # add for coord.
                x_range = torch.linspace(-1, 1, mask_feat.shape[-1], device=mask_feat.device)
                y_range = torch.linspace(-1, 1, mask_feat.shape[-2], device=mask_feat.device)
                y, x = torch.meshgrid(y_range, x_range)
                y = y.expand([mask_feat.shape[0], 1, -1, -1])
                x = x.expand([mask_feat.shape[0], 1, -1, -1])
                coord_feat = torch.cat([x, y], 1)
                mask_feat = torch.cat([mask_feat, coord_feat], 1)
            # add for top features.
            feature_add_all_level += self.convs_all_levels[i](mask_feat)

        mask_pred = self.conv_pred(feature_add_all_level)
        return mask_pred

2.5 training分支

如果是training模式，则执行如下代码

        if self.training:
            """
            get_ground_truth.
            return loss and so on.
            """
            mask_feat_size = mask_pred.size()[-2:] #得到mask分支中图片大小（就是P2的后两维）（仅仅是两个数）
            targets = self.get_ground_truth(gt_instances, mask_feat_size)
            losses = self.loss(cate_pred, kernel_pred, mask_pred, targets)
            return losses

通过函数self.get_ground_truth()可以返回实例gt框相关信息的列表。但该函数本质是一个循环执行函数get_ground_truth_single()的过程。

2.5.1 get_ground_truth()函数

该函数有如下几个循环：

大循环：


对get_ground_truth_single()函数进行循环，就是对该batch中每张图片进行循环

 for img_idx in range(len(gt_instances)): #len(gt_instances)) == batch_size

二循环：


对FPN输出的所有头（不同尺度）进行循环。

        for (lower_bound, upper_bound), stride, num_grid \
                in zip(self.scale_ranges, self.strides, self.num_grids): #二循环：对FPN输出的所有头（不同尺度）进行循环。

三循环：


对所有grid进行循环。

            for seg_mask, gt_label, half_h, half_w, center_h, center_w, valid_mask_flag in zip(gt_masks, gt_labels, half_hs, half_ws, center_hs, center_ws, valid_mask_flags):  #三循环：对每个独立的实例进行循环。

四循环：


对每个格子进行循环

 for i in range(top, down+1):
                    for j in range(left, right+1):  #对所有负责预测该格子的grid进行一次循环

2.5.2 loss() 函数

这里先说明以下代码解读中“学习卷积核”的意思。其本质就是让训练输出的结果有两部分（对应上图左右支路）。第一部分为卷积核（kernel），第二部分为特征图（256层的特征图）。然后计算loss时，用卷积核对特征图进行卷积，就会得到预测结果。在将预测结果和实际样本进行diss_loss，从而得到loss（本来loss的范围应该是0到1，之后乘了一个权重3，所以跑飞了的时候显示的是3）。

2.6 test分支

执行train_net.py–>

args = default_argument_parser().parse_args()加载参数–>

launch函数判断是否为多gpu训练，从launch末尾进入train_net的main函数–>

main函数主要是读取参数，同时判断是否先进入test（进入）–>

通过Trainer.build_model函数加载被评价的model信息和超参数信息（比如各个层是干什么的，不包括加载权重参数weights）–>

通过AdetCheckpointer函数向model加载权重信息–>

之后由main函数进入python3.7/site-packages/detectron2/engine/defaults.py的test函数，根据输入的model，cfg和评价器类型（默认NONE）进行评价–>

如果评价器为NONE，则会进入train_net.py的build_evaluatior函数帮你构建评价器。这个函数会根据你在builtin中的注册，来选择合适的评价器（所以千万不要注册错）

之后进入detectron2/evalution/evaluator.py的inference_on_dataset函数，通过model函数运行得到分割结果并进入评价阶段–>

评价阶段用的是evaluator.process(inputs, outputs) 函数，定义在adet/evalution/text_evaluation.py中。其中input是原照片的信息，output是预测分割的结果（为什么没有原图分割信息？）–>

之后从这个函数进入同py文件中的instances_to_coco_json函数。这个函数作用应该是理解得到的参数。但是会报bug3.2.2。因为

三、主干网络

由于主干网络为resnet网络，比较复杂，因此这里单独开一个章节讲解。

3.1 主干网络流程

主干网络为resnet网络，通过文件/home/luoxinhao/anaconda3/envs/AdelaiDet-master/lib/python3.7/site-packages/detectron2/modeling/backbone/resnet.py进行构建

执行过程如下

build_resnet_backbone(cfg, input_shape)-->

（进入build.py）build_backbone()-->

backbone = BACKBONE_REGISTRY.get(backbone_name)(cfg, input_shape)-->

（进入fpn.py）build_resnet_fpn_backbone()-->

（进入resnet.py）bottom_up = build_resnet_backbone(cfg, input_shape)（此处开始着重讲解）-->

build_backbone(cfg, input_shape=None)-->

分别执行：

class BasicStem(CNNBlockBase)（得到stem）

在一个for循环里反复构造BottleneckBlock（本质双循环）

class BottleneckBlock(CNNBlockBase)(得到核心组件，反复执行，通过调用ResNet.make_stage

)
（将上述两个组件传入ResNet类）-->

class ResNet(Backbone):其他一些操作

3.2BottkeneckBlock内容:

一个bottleBlock包含的内容如下（括号内是名字，括号后是操作）：

[BottleneckBlock(
  (shortcut): Conv2d(
    64, 256, kernel_size=(1, 1), stride=(1, 1), bias=False
    (norm): FrozenBatchNorm2d(num_features=256, eps=1e-05)
  )
  (conv1): Conv2d(
    64, 64, kernel_size=(1, 1), stride=(1, 1), bias=False
    (norm): FrozenBatchNorm2d(num_features=64, eps=1e-05)
  )
  (conv2): Conv2d(
    64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False
    (norm): FrozenBatchNorm2d(num_features=64, eps=1e-05)
  )
  (conv3): Conv2d(
    64, 256, kernel_size=(1, 1), stride=(1, 1), bias=False
    (norm): FrozenBatchNorm2d(num_features=256, eps=1e-05)
  )
)]

其中shortcut部分有可能会有（每个res的第一个BottleneckBlock会有），res2-res5各自有(3,4,6,3)个这样的模块。这个在前面有定义

3.2构造方法:

进入BottleneckBlock类，然后分别定义shortcut，conv，conv2，conv3即可

最后进入resnet类将大家封装到一起

四、数据读取

数据加载通过train_net.py的这一行代码实现

def build_train_loader(cls, cfg):  #为语义掩码添加分类标签,默认为false,作用不清楚
    """
    Returns:
        iterable
    为语义掩码添加分类标签
    It calls :func:`detectron2.data.build_detection_train_loader` with a customized
    DatasetMapper, which adds categorical labels as a semantic mask.
    """
    if cfg.MODEL.FCPOSE_ON:
        mapper = FCPoseDatasetMapper(cfg, True)
    else:
        mapper = DatasetMapperWithBasis(cfg, True)
    return build_detection_train_loader(cfg, mapper=mapper)

这里有一个if判断分支。接下来研究这个分支是干什么的

else路线：

if路线

看起来二者并么有什么区别

我先执行了else文件，写好注释，然后强行让他走if路线（FCpose）

源代码：

        self.fcpose_on = cfg.MODEL.FCPOSE_ON
        if self.fcpose_on:
            self.gt_heatmap_stride = cfg.MODEL.FCPOSE.GT_HEATMAP_STRIDE
            self.sigma             = cfg.MODEL.FCPOSE.HEATMAP_SIGMA
            self.head_sigma        = cfg.MODEL.FCPOSE.HEAD_HEATMAP_SIGMA
            self.HeatmapGenerator  = HeatmapGenerator(17, self.sigma, self.head_sigma)

目前执行进入这个分支之后，调试卡住，运行会报错没有keypoints

直接修改config/defaults.py，341行

_C.MODEL.FCPOSE_ON = True

同样报错

推测 _C.MODEL.FCPOSE_ON = True分支需要手工打关键点来辅助收敛，而且是多物体识别时用于分开多个物体的（类似iou），这里放弃。

五、demo.py

执行demo.py–>

在90行执行run_on_image（）函数（demo.py）–>

执行该函数中的predictions = self.predictor(image)函数(predictor.py)–>

执行该函数中的predictions = self.model([inputs])[0]函数(default.py)–>

执行该函数中的results = self.inference函数(solov2.py)–>

执行该函数中的result = self.inference_single_image函数(solov2.py)–>
