【Inkscape】SVG矢量图形编辑器

  • Post author:
  • Post category:其他


Inkscape目录



一、Inkscape简介



1.1 Inkscape简介

Inkscape是一个功能强大的开源桌面应用程序，用于创建二维可缩放矢量图形。 尽管Inkscape主要是一种插图工具，但它可用于各种计算机图形任务。

Inkscape可以完成的操作种类繁多，有时令人惊讶。 它用于制作图表，徽标，程序营销材料，网络图形，甚至用于剪贴簿。 人们还绘制游戏精灵，制作横幅，海报和小册子。 其他人则使用Inkscape来草拟Web设计模型，印刷电路板的详细布局或生成轮廓文件以发送到激光切割设备。



1.2 矢量图形的优点

Inkscape的本机文件格式可缩放矢量图形（SVG）是W3C的开放标准 。 矢量图形由点和点之间的线组成。 在Inkscape中，这些称为节点和路径。 大多数矢量图形工具使用户能够创建称为“基本体”或形状的路径。 形状实际上只是一条封闭的路径。 诸如圆形，正方形，三角形和其他多边形之类的形状都广泛用于创建矢量图形。 计算机图像的另一种主要类型是光栅图形。 光栅图形不是由路径组成，而是由像素网格构成。 矢量图形可以轻松转换为栅格图形，但是将栅格图形转换为矢量要困难得多。

栅格图形的常见文件格式包括JPG，PNG，BMP和TIF。 数码照片通常是作为光栅图像而生的，因此最好在光栅图形工具（例如GIMP或darktable）中对其进行编辑 。 但是，可以将光栅图形导入到Inkscape中，以便在较大的矢量图形项目中使用，方法是将其链接或直接将其嵌入到文件中。

使用矢量而不是光栅图形的主要优点归结为可伸缩性和文件大小，但是矢量方法并不适合所有用例。

几乎任何其他矢量图形工具都可以打开Inkscape用作本机文件格式的SVG格式，并且所有现代Web浏览器都可以查看SVG格式，这意味着SVG越来越多地用于Web和其他类型的数字设计中。



3.3 参与开源

Inkscape可通过GPL开源许可证获得，并且该项目是Software Freedom Conservancy的成员。

自2003年以来，一小撮不断变化的核心开发人员团队一直在构建Inkscape，当时其代码库是从SodiPodi派生的，而SodiPodi本身就是GILL（由Raph Levien创建的GNOME插图应用程序）的一个分支。 Inkscape网站邀请人们参与其中，并概述了人们可以参与的多种不同方式，例如编写代码本身，帮助网站，编写文档，生成示例图形，创建教程，以及通常有助于推广Inkscape无论何时何地。



二、Inkscape下载与安装



2.1 Inkscape下载

  1. 官网下载：

    https://inkscape.org/release/1.1/windows/


    在这里插入图片描述

    下载 exe/msi/7z文件均可，我就下载exe了，可以直接安装。

    在这里插入图片描述

    在这里插入图片描述



2.2 安装

  1. 双击 inkscape-1.1-x64.exe

    在这里插入图片描述
  2. 开源项目，还是中文的，比较意外，我还准备着研究英文呢，没戏了。

    在这里插入图片描述
  3. 添加环境变量，创建桌面快捷方式，其后一路 next 就 ok 了

    在这里插入图片描述



三、Inkscape使用



3.1 首次启动

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



3.2 官方教程 – 基础

在这里插入图片描述



3.3 官方教程 – 形状

在这里插入图片描述



3.4 官方教程 – 高级

在这里插入图片描述



3.5 官方教程 – 临摹

在这里插入图片描述



3.6 官方教程 – 临摹像素图

在这里插入图片描述



3.7 官方教程 – 书法

在这里插入图片描述



3.8 官方教程 – 插值

在这里插入图片描述



3.9 官方教程 – 设计元素

在这里插入图片描述



3.10 官方教程 – 提示与技巧

在这里插入图片描述



四、快捷键



4.1 界面操作

操作 快捷键
打开关闭右侧属性面板 F12



4.2 元素方向移动

操作 快捷键
方向移动2px 上下左右键
方向倍速移动 Shift + 方向键



4.3 元素层叠顺序移动

操作 快捷键
上移一层 PgUp
下移一层 PgDown
移至顶层 Home
移至底层 End



4.4 元素选择

操作 快捷键
选择下层元素 Alt + 点击
移动下层元素 Alt + 鼠标拖动 / 方向键
全选元素 Ctrl + A
选择相同类型元素 Ctrl + Shitf + A



4.5 画布操作

操作 快捷键
平移画布 Ctrl + 箭头 或 鼠标中键（点击滚轮） 或 空格+鼠标移动
画布缩放 + – 或 Ctrl+滑动滚轮 或 Ctrl+右键 Shift+右键



4.6 文件创建和管理

操作 快捷键
新建文件 Ctrl+N
从模板新建文件 Ctrl+Alt+N
打开文件 Ctrl+O
保存文件 Ctrl+S
文件另存为 Shift+Ctrl+S
多文件窗口切换 Ctrl+Tab



4.7 形状创建

操作 快捷键
矩形 R 或 F4
3D盒子 X 或 Shift+F4
圆，椭圆，圆弧 E 或 F5
星形，多边形 *
螺旋 I 或 F9
手绘线 P 或 F6
贝塞尔曲线，直线 B 或 Shift+F6
贝塞尔曲线，断开节点 Shift + B
贝塞尔曲线，连接断开的节点 Shift + J
书法或笔刷轮廓 C 或 Ctrl+F6
文字 T 或 F8
装饰对象 A 或 Shift + F3
擦除现有路径 Shift+E
填充封闭区域 U 或 Shift+F7
逐渐渐变 G 或 Ctrl+F1
从图像中拾取颜色 D 或 F7
流程图连接器 o 或 Ctrl+F2
选择工具 S 或 F1 或 Esc
选择节点编辑 N 或 F2
扭曲对象 W 或 Shift+F2
测量工具 M
缩放工具 Z 或 F3



4.8 限制键

执行操作时，加上Ctrl 键，可以锁定纵横比，旋转的角度



4.9 对象变换

|选择对象后：

  • < 和 > 可以控制缩放，默认缩放变化是 2px
  • [ 和 ] 可以控制旋转，默认旋转 15°
  • 加 Ctrl 键，缩放变化可以变大，旋转角度变为 90°
  • 加 Alt 键，微调缩放和旋转，以一个屏幕像素



4.10 面板快捷键

面板 快捷键
填充和笔刷 Ctrl+Shift+F
变换 Ctrl+Shift+M
对齐和分散 Ctrl+Shift+A
对象和属性 Ctrl+Shift+O
符号 Ctrl+Shift+Y
文字和字体 Ctrl+Shift+T



五、基础操作



5.1 矩形

绘制矩形时，按Shift+拖动，会以当前光标点的位置为中心点，向四周扩张。

绘制矩形时，按Ctrl+拖动，会以固定比例（1：1、1：2、1：3 …）来绘制矩形。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



5.2 椭圆形

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



5.3 星形和多边形

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



5.4 螺旋形

在这里插入图片描述

在这里插入图片描述



5.5 路径



5.5.1 创建和编辑路径

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



5.5.2 子路径，路径合并

在这里插入图片描述

在这里插入图片描述



5.5.3 形状和文字转换为路径

在这里插入图片描述

在这里插入图片描述



5.5.4 布尔运算，集合运算

在这里插入图片描述

在这里插入图片描述



5.5.5 路径偏移，放大或缩小

  1. 向内偏移 Ctrl + ( ，操作步骤：

    ①对象转换为路径；

    在这里插入图片描述

②Ctrl+D复制路径，填充另外的颜色；

在这里插入图片描述

③连续按Ctrl+(，向内偏移，上层路径向内收缩，露出下层路径。

在这里插入图片描述

  1. 向外偏移 Ctrl + ) ，操作步骤同向内偏移，只是快捷键不同

  2. 动态偏移 Ctrl + J ， 操作步骤：

    ①②同前

    ③按Ctrl+J，上层路径顶部出现一个节点，拉动节点可以放大/缩小路径，相当于向内偏移和向外偏移的合体

    在这里插入图片描述

    在这里插入图片描述

  3. 链接偏移 Ctrl + Alt + J ， 含义：源路径发生变动，链接路径同步变动。操作步骤：

    ①对象转换为路径，此时，蓝色为源路径；

    在这里插入图片描述

②不用复制路径，直接 Ctrl+Alt+J，会在蓝色源路径底层产生一个新的链接路径，填充橙色。注意，此时橙色为下层链接路径；

在这里插入图片描述

③移出链接路径，利用节点工具查看，源路径有若干节点，链接路径只有顶部一个节点

在这里插入图片描述

④调整源路径节点，链接路径会同步变动

在这里插入图片描述

链接路径调整尺寸后，依然可以和源路径同步变化

在这里插入图片描述

源路径调整尺寸，链接路径同步变化尺寸

在这里插入图片描述

链接路径顶部的一个节点为动态偏移节点，可以放大或收缩路径

在这里插入图片描述

如果想解除链接路径和源路径的同步关系，可以执行 对象转化为路径 命令，它就会转化为普通路径，出现若干节点。

在这里插入图片描述



5.5.6 路径简化，Ctrl + L ，减少路径上的节点数量

  1. 原图72个节点

    在这里插入图片描述
  2. Ctlr + L , 第一次简化,剩余25个节点

    在这里插入图片描述
  3. Ctlr + L , 第二次简化,剩余21个节点
    在这里插入图片描述
  4. Ctlr + L , 第三次简化,剩余19个节点

    在这里插入图片描述
  5. Ctlr + L , 第n次简化,剩余4个节点

    在这里插入图片描述
  6. 按住Ctlr + L 不松手, 直至不再简化，剩余2个节点

    在这里插入图片描述
  7. 放大看看简化到最后是个啥

    在这里插入图片描述



5.5.7 描边转路径应用实例

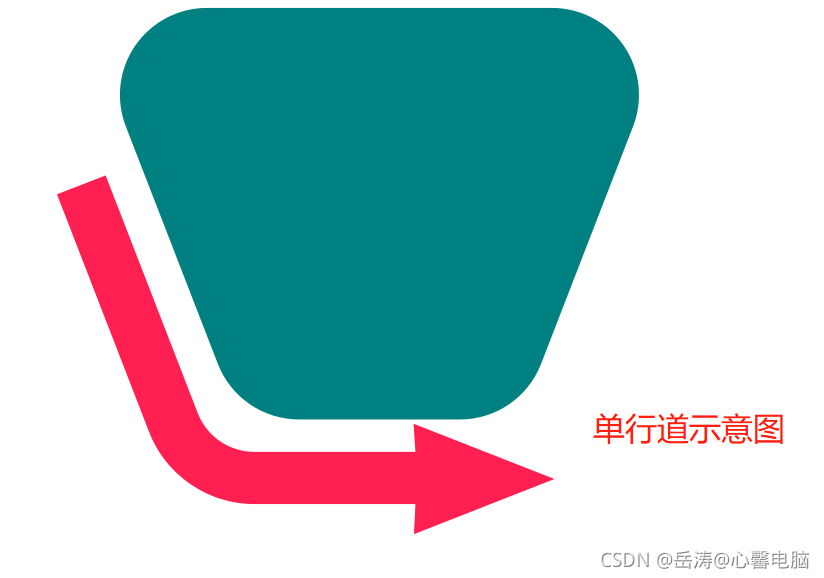

  1. 最终效果图

    在这里插入图片描述

  2. 操作步骤

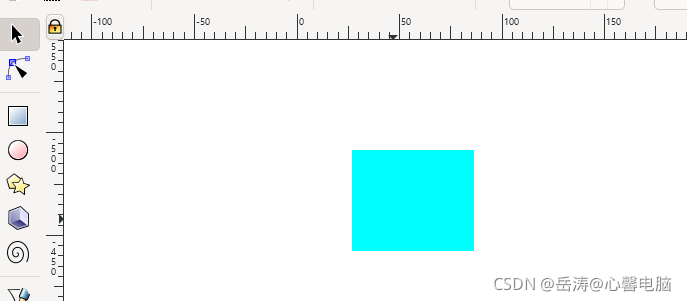

    ①绘制矩形/正方形，填充蓝色

    在这里插入图片描述

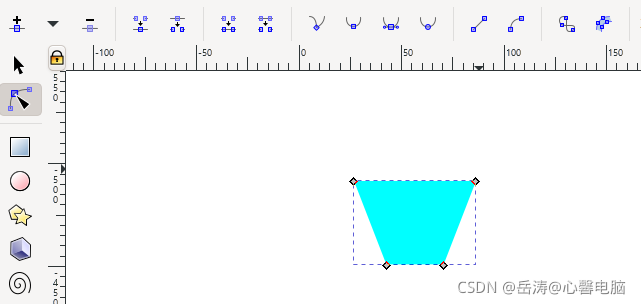

②对象转路径，依次选中下方两个节点，按Shift键，向内侧移动4次，形成等腰梯形

在这里插入图片描述

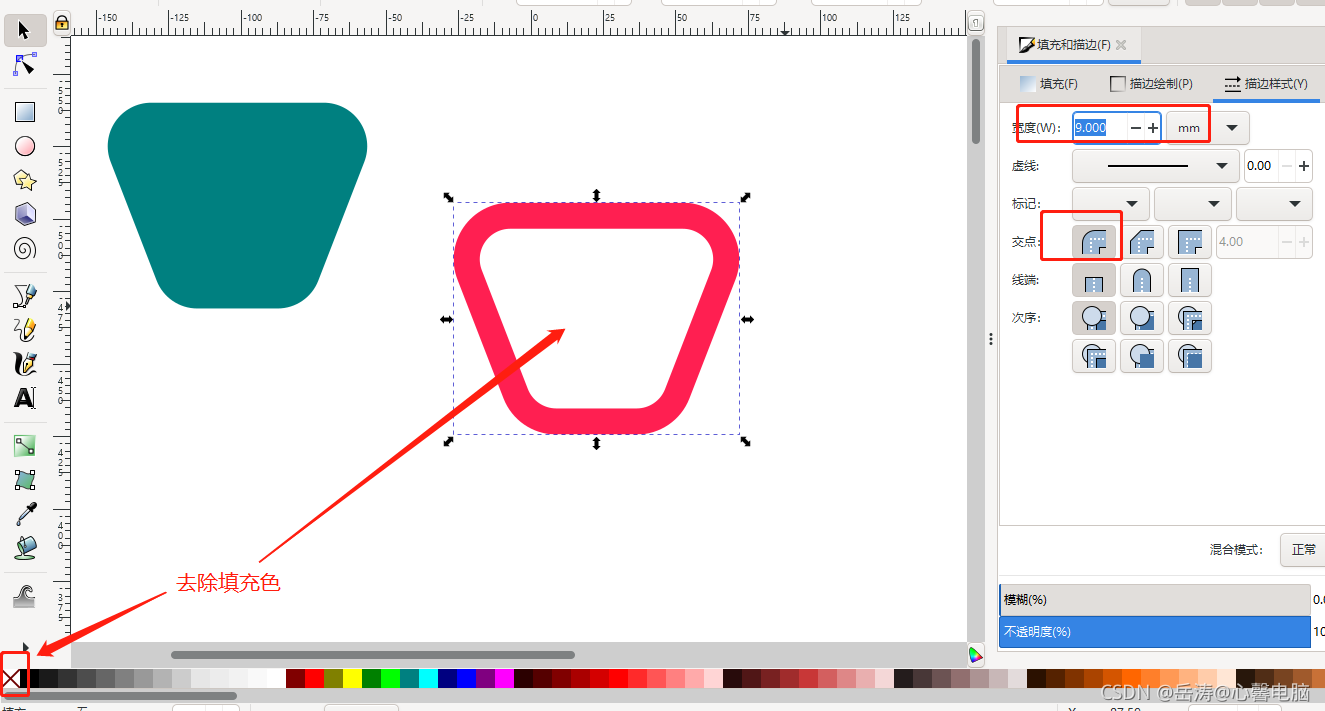

③给等腰梯形添加一个较粗的描边，使描边四角形成圆弧

在这里插入图片描述

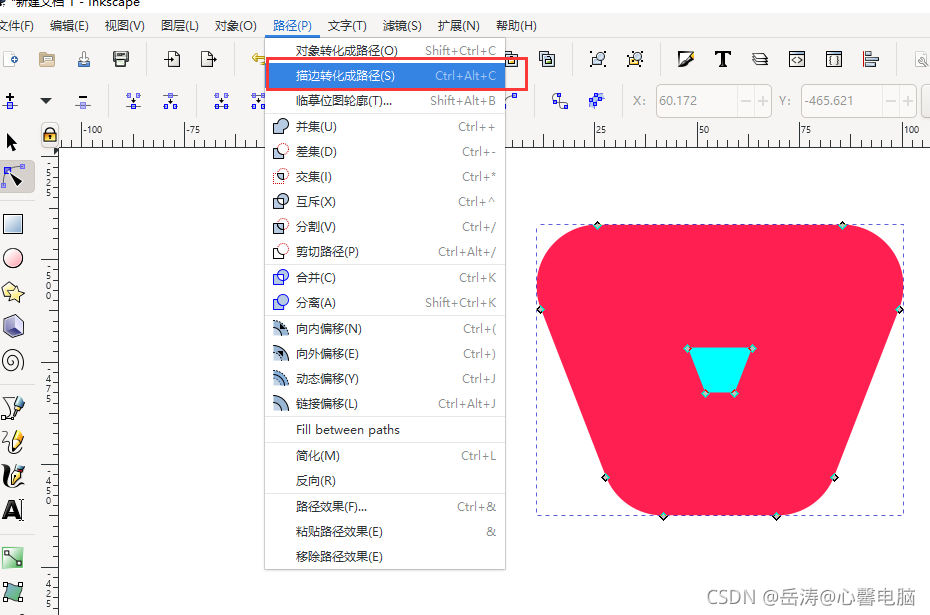

④描边转路径，在描边的内外侧各生成一个子路径

在这里插入图片描述

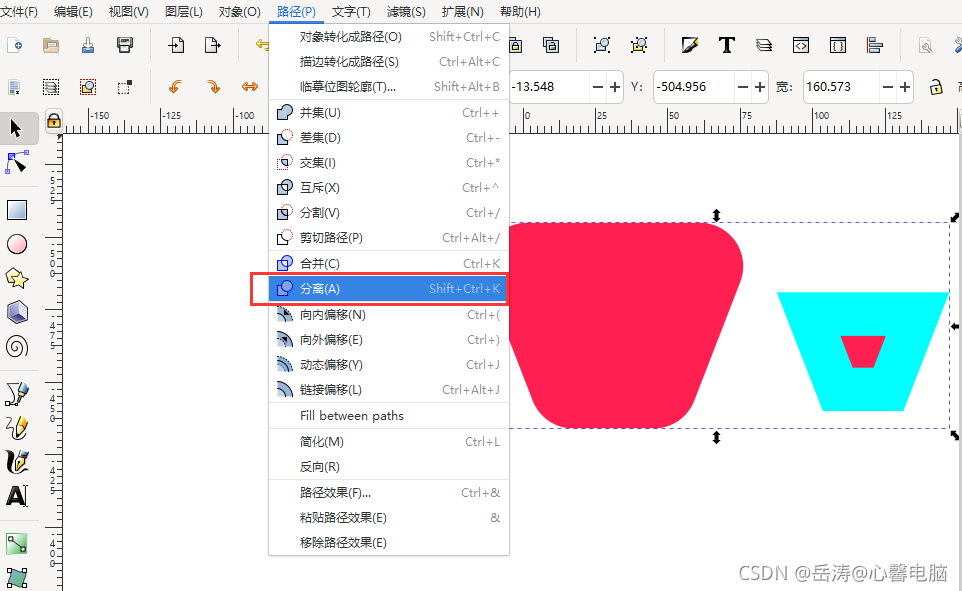

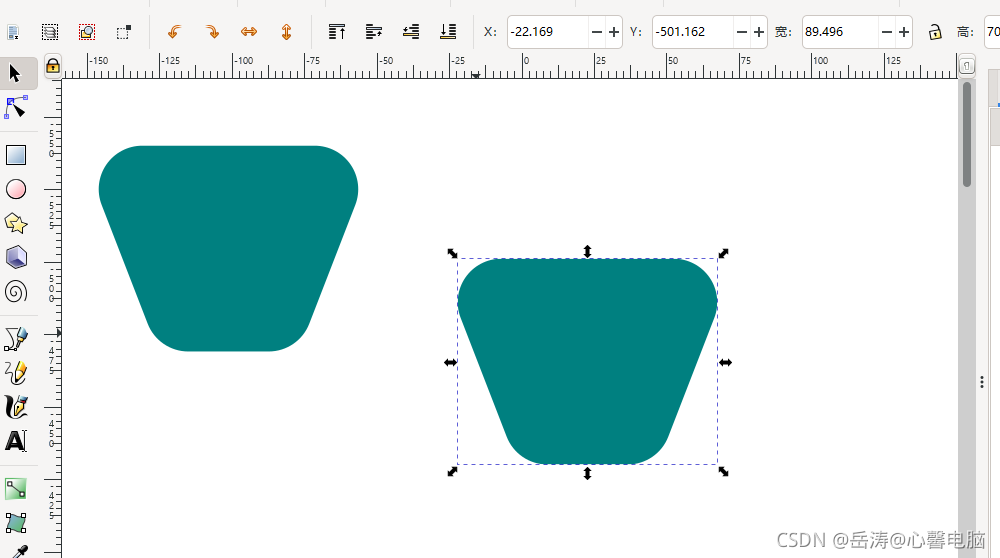

⑤分离子路径，解除群组，删除内部路径，只保留外部路径，填充蓝色，Ctrl+D复制一个，内部圆角梯形就做好了。

在这里插入图片描述

在这里插入图片描述

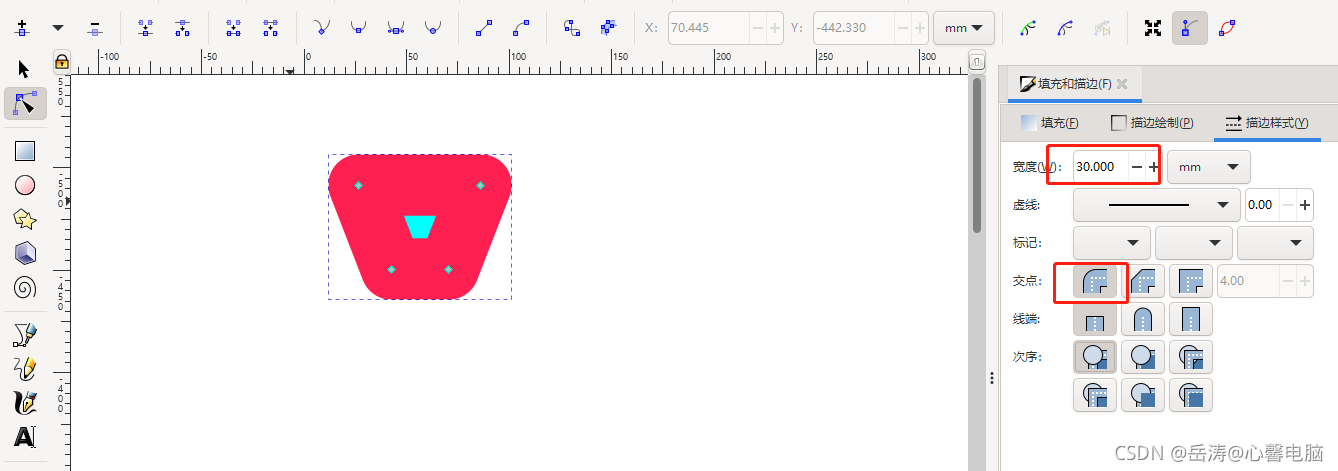

⑥利用上面复制的圆角梯形做箭头。给其中的一个添加一个较粗的描边，使其内外拐角处均为圆弧

在这里插入图片描述

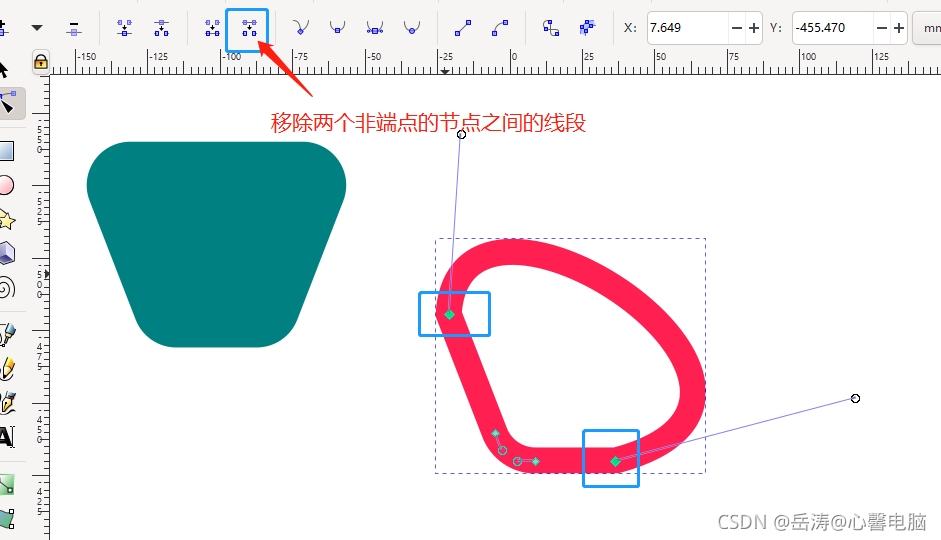

⑦利用节点选择工具将不需要的节点删除，选中末端的两个节点，移除两个非端点节点间的线段，截断描边

在这里插入图片描述

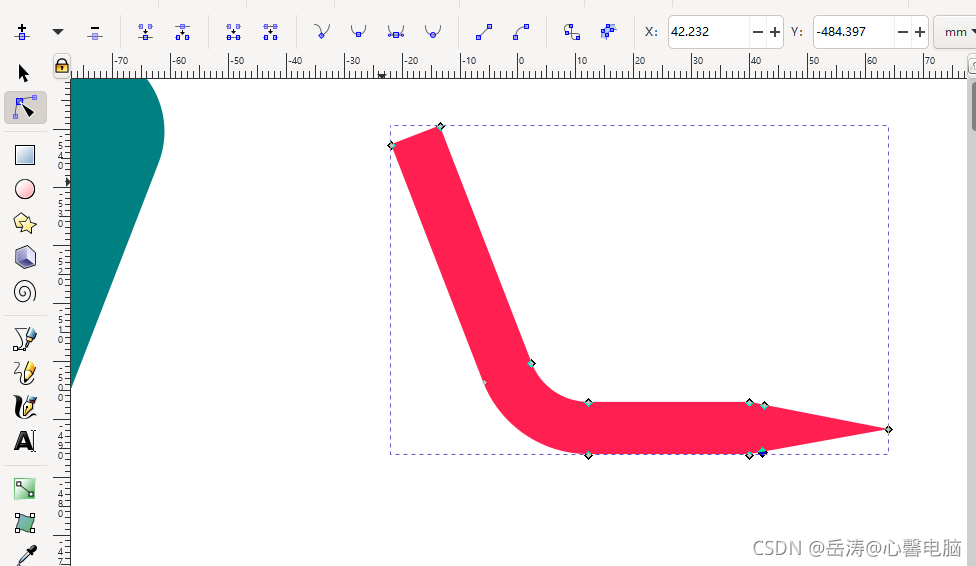

⑧再次描边转路径，最右侧中间添加一个节点，向外拉出箭头的头部端点，然后在箭头的末端上下各增加一个节点

在这里插入图片描述

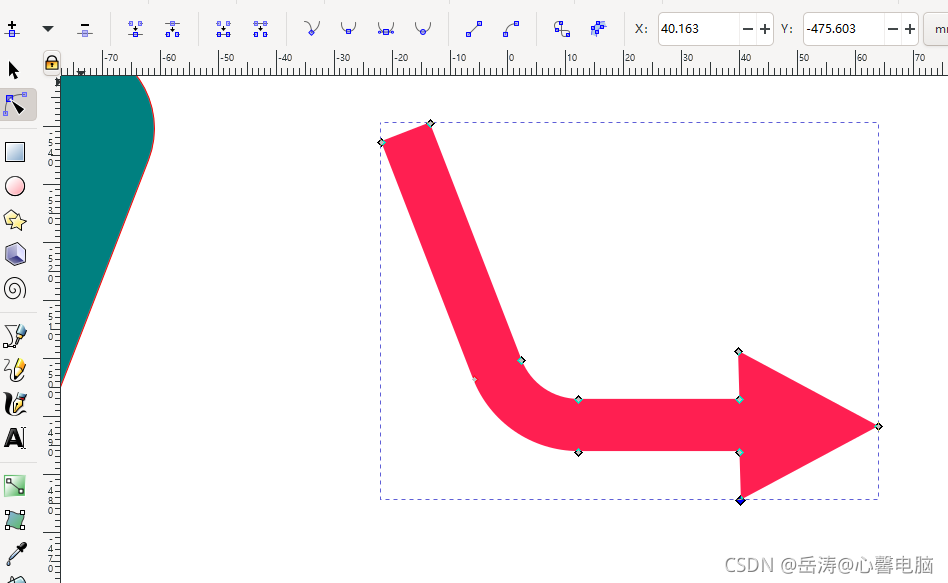

⑨拉出箭头的两翼

在这里插入图片描述

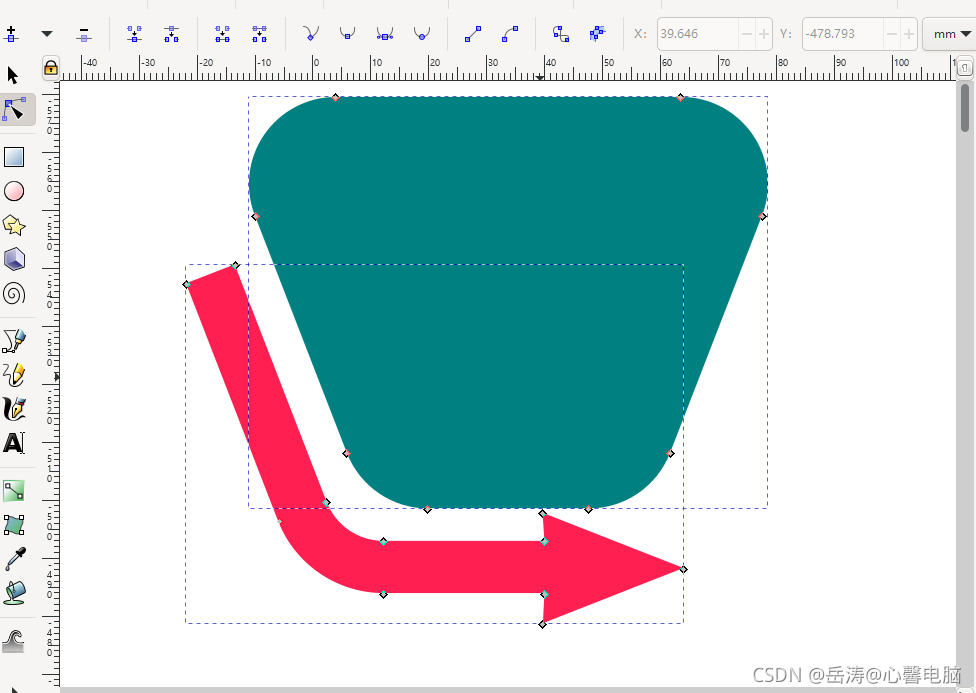

⑩拼合图形，完工。

在这里插入图片描述



5.5.8 路径反向

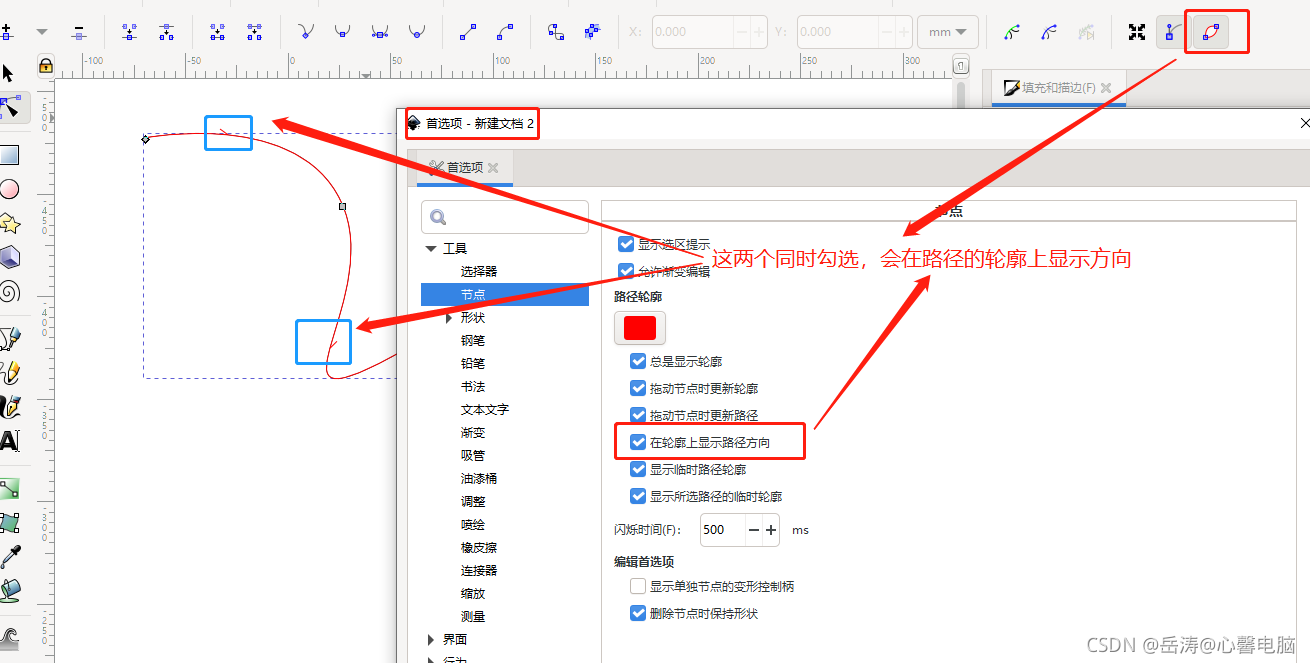

  1. 路径显示方向：首选项+显示轮廓

    在这里插入图片描述

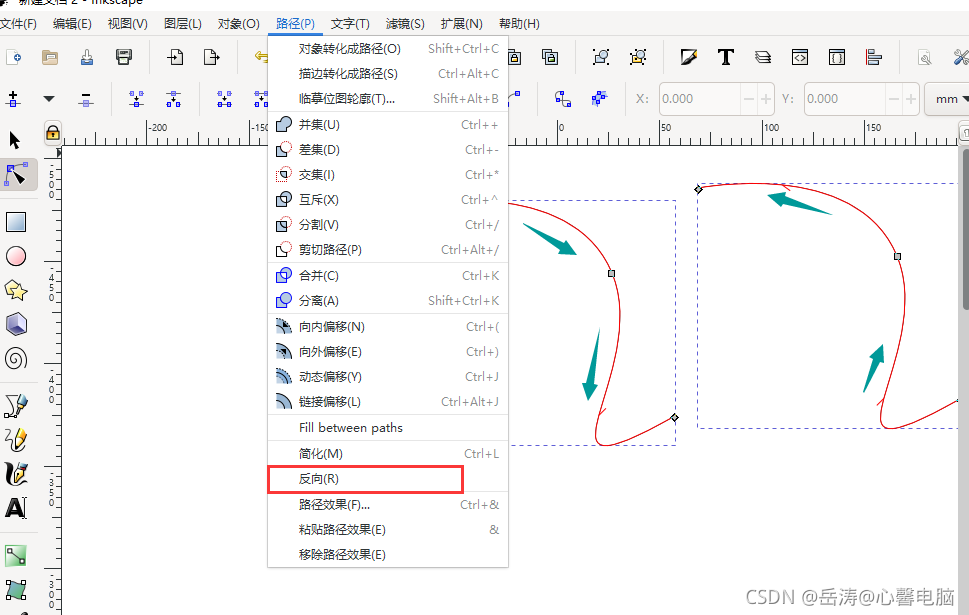

  2. Ctrl+D 复制路径，执行路径 – 反向

    在这里插入图片描述

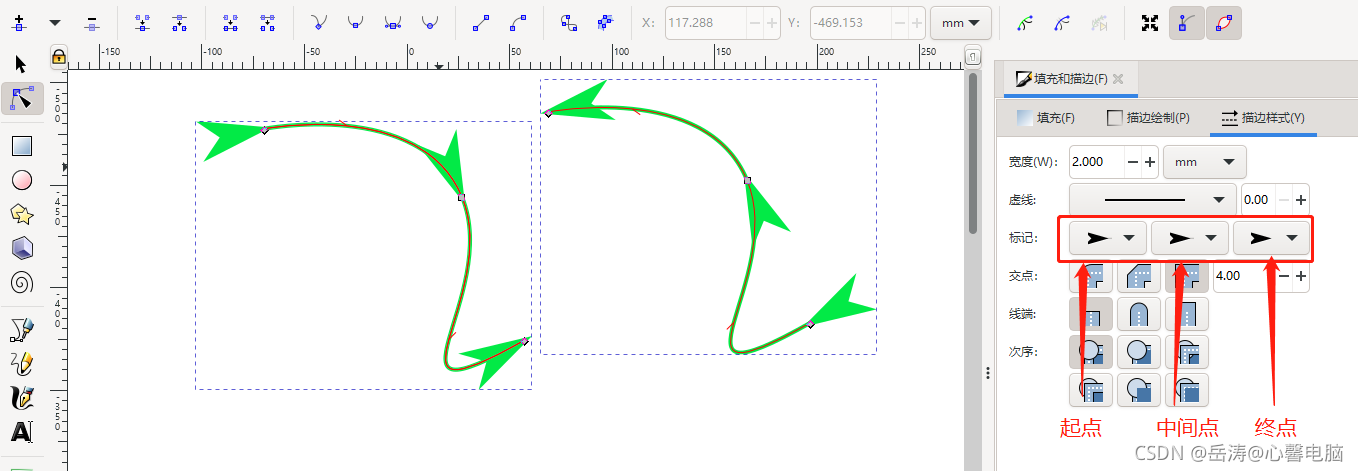

  3. 应用：绘制箭头

    在这里插入图片描述



5.5.9 路径扩展 – 插值

  1. 基本操作

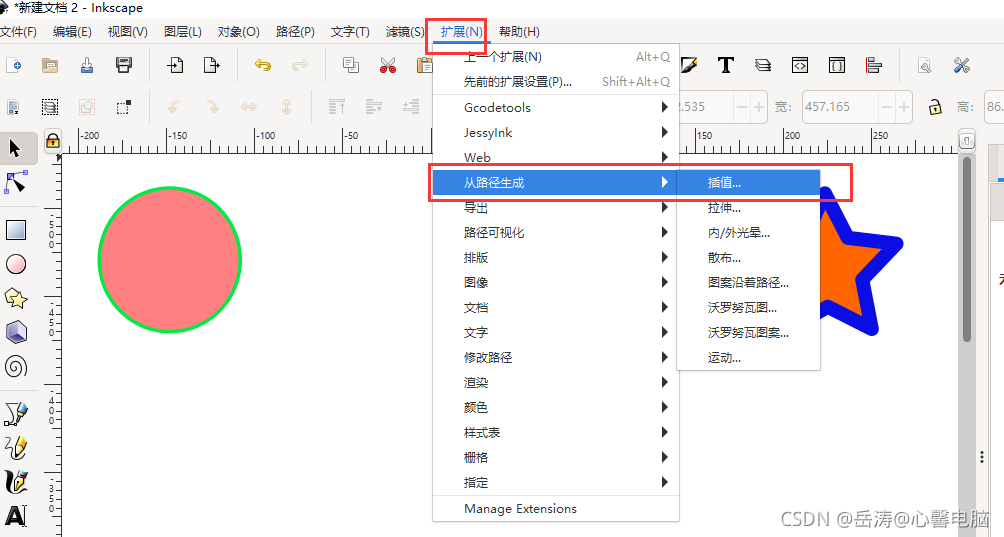

    在这里插入图片描述

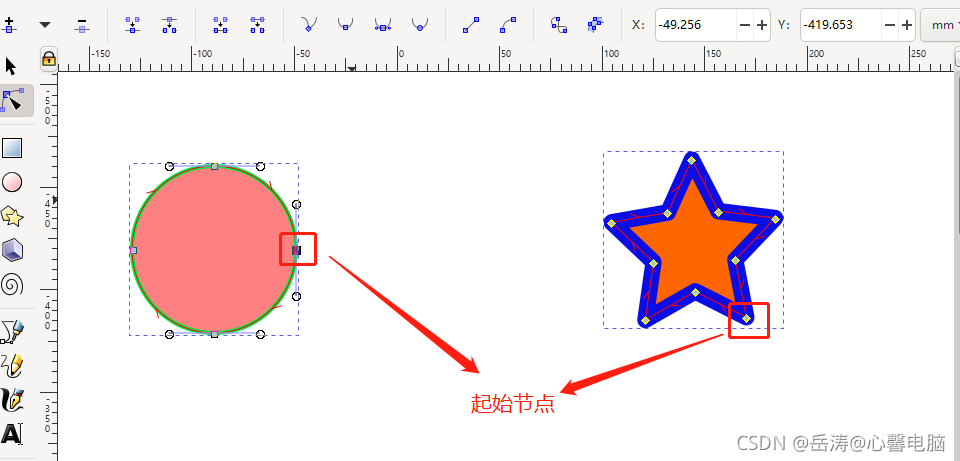

①绘制圆形和五角星，顶端对齐，设置填充，描边。注意，它们的起始节点都在右侧。

在这里插入图片描述

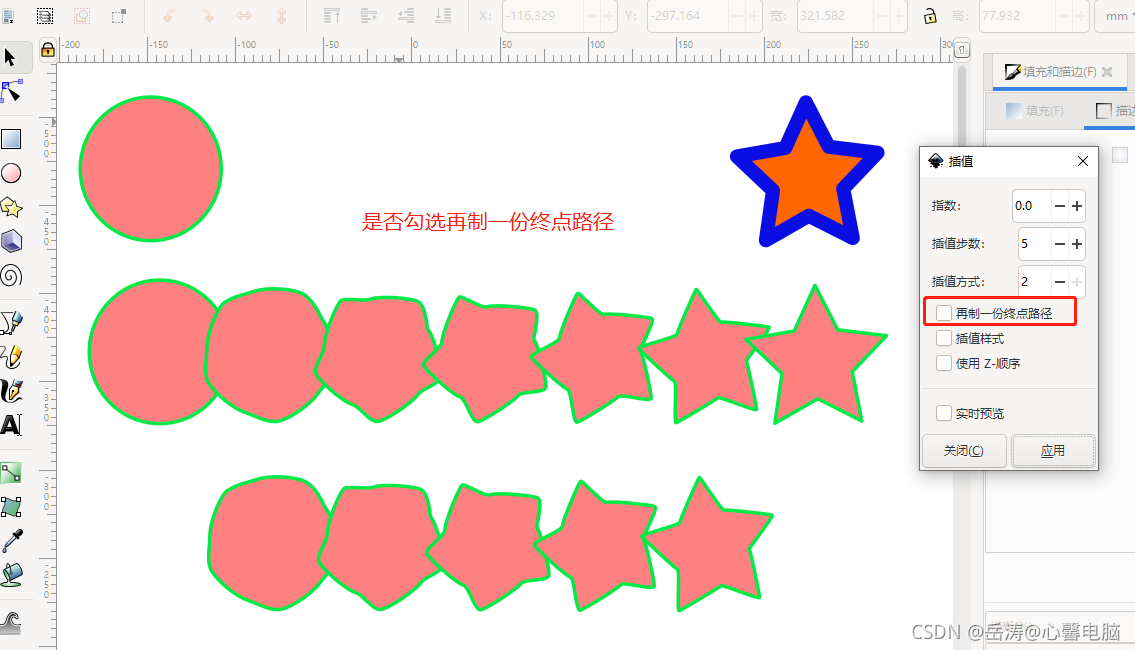

②是否勾选再制一份终点路径

在这里插入图片描述

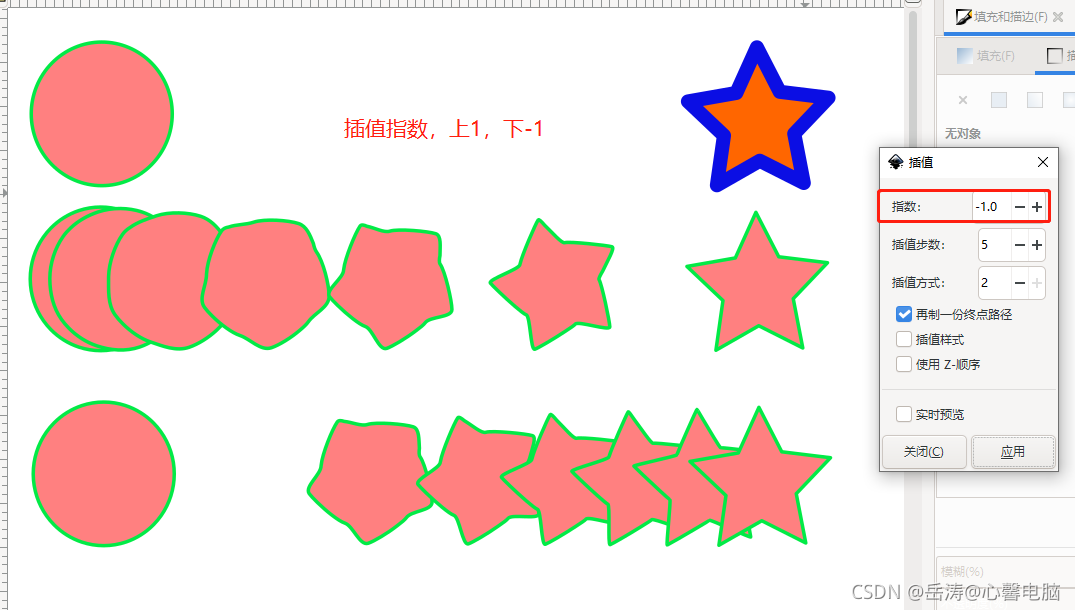

③插值指数，上1，下-1

在这里插入图片描述

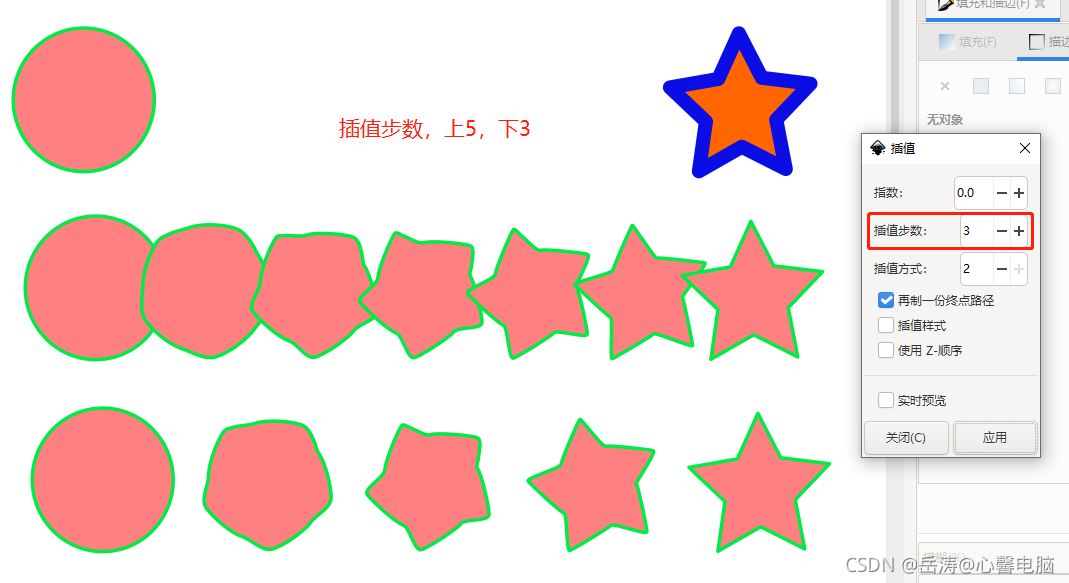

④插值步数，上5，下3

在这里插入图片描述

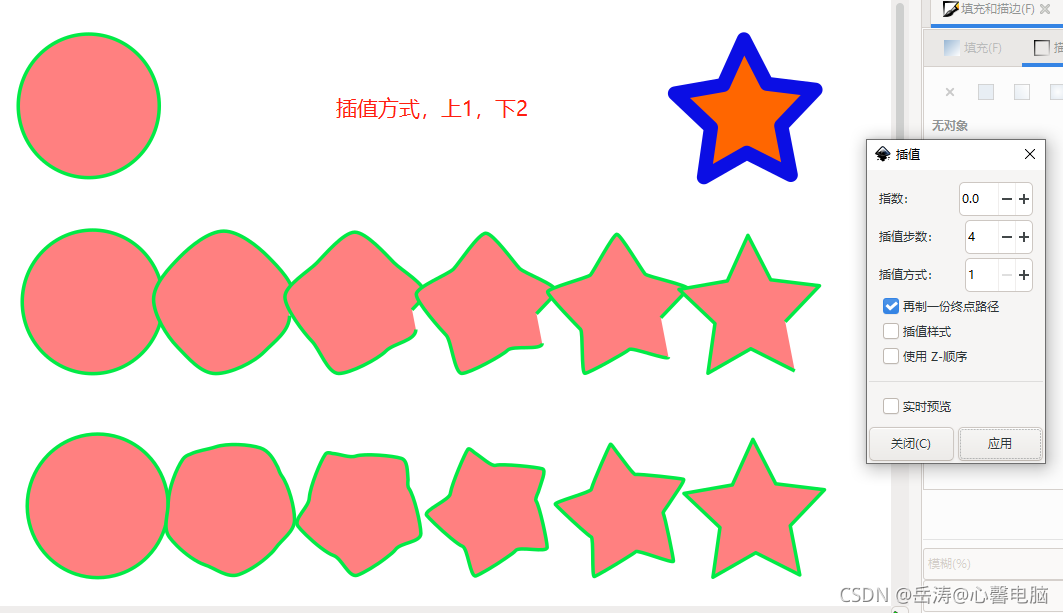

⑤插值方式，上1，下2

在这里插入图片描述

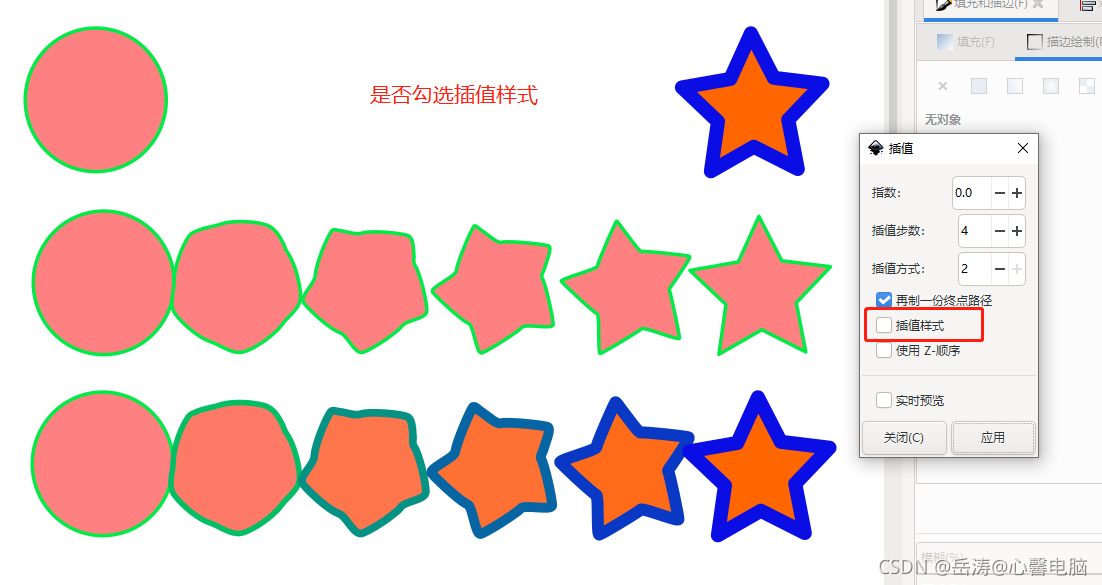

⑥是否勾选插值样式

在这里插入图片描述

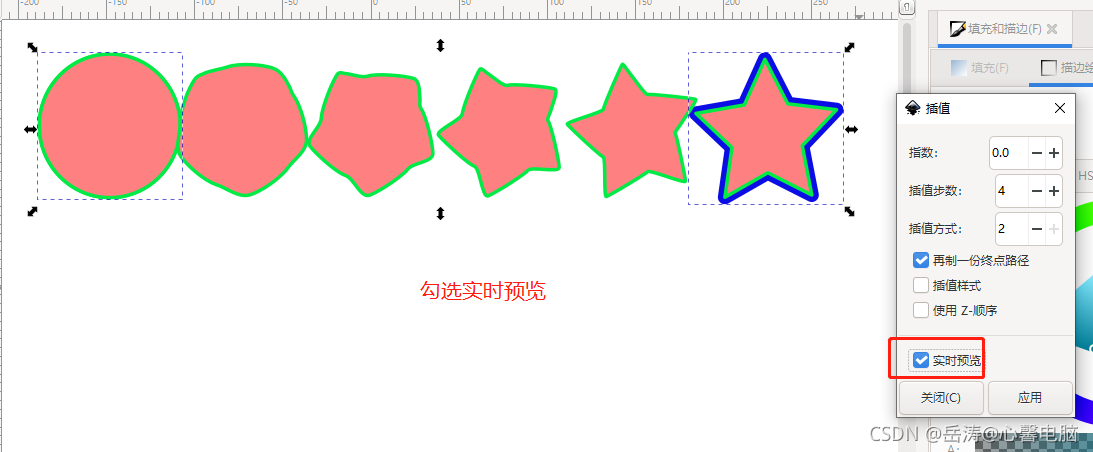

⑦勾选实时预览

在这里插入图片描述

  1. 插值应用 – 渐变墙

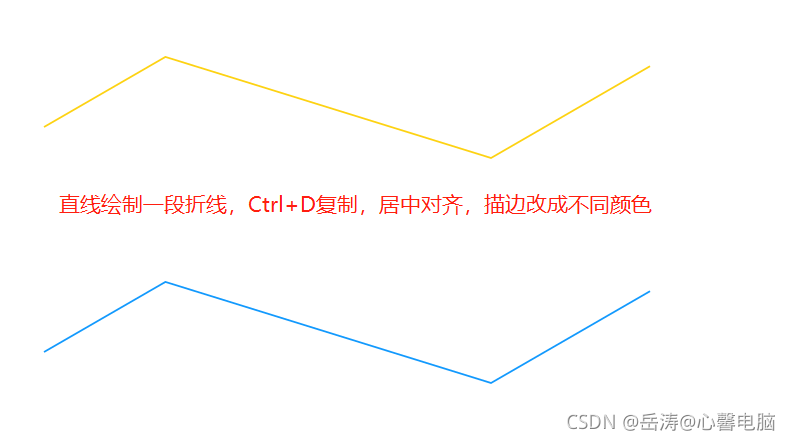

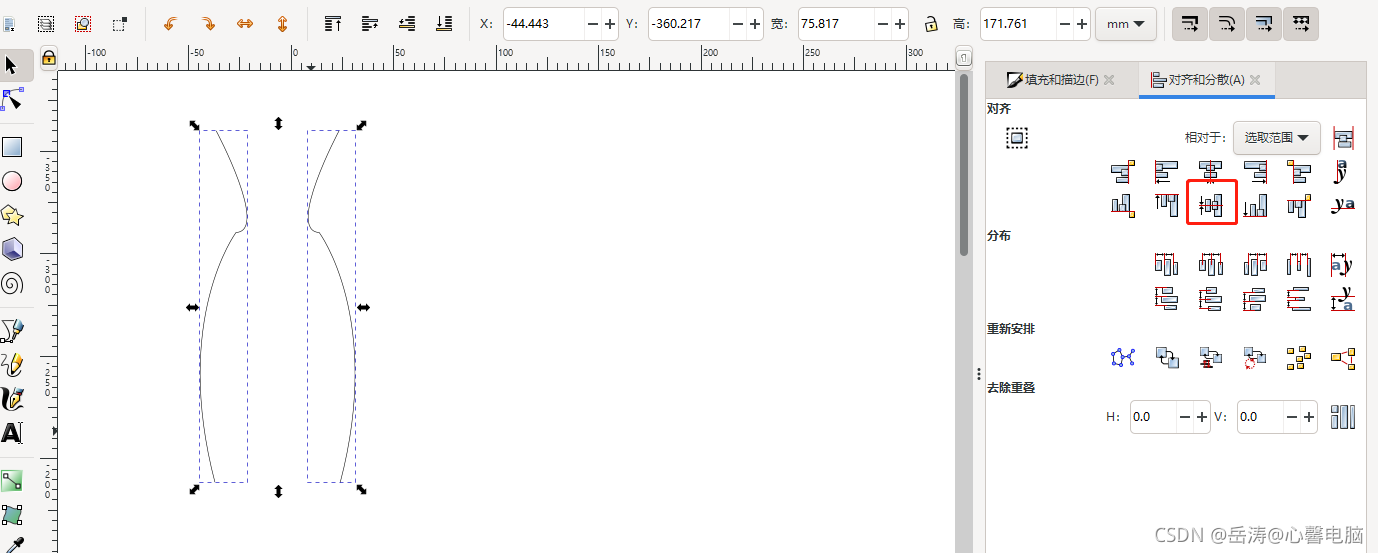

    ①直线绘制一段折线，Ctrl+D复制，居中对齐，描边改成不同颜色

    在这里插入图片描述

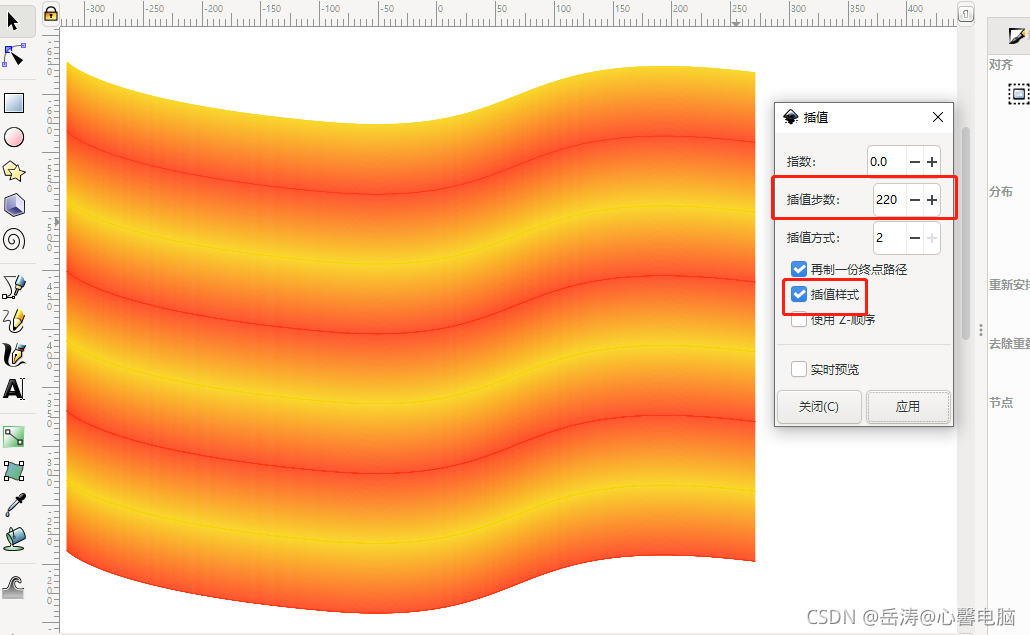

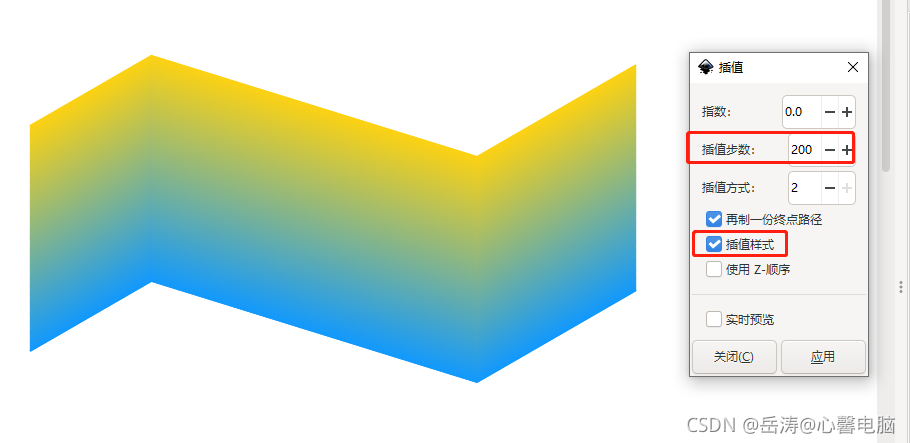

②选中两条路径，扩展 – 从路径生成 – 插值， 步数改为200，勾选插值样式

在这里插入图片描述

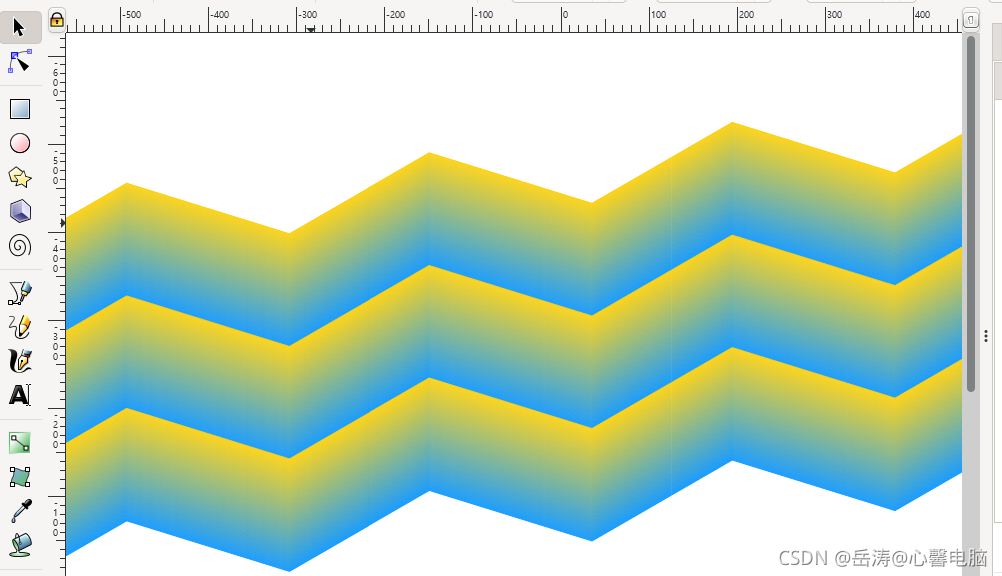

复制拼接效果

在这里插入图片描述

  1. 插值应用 – 花瓶

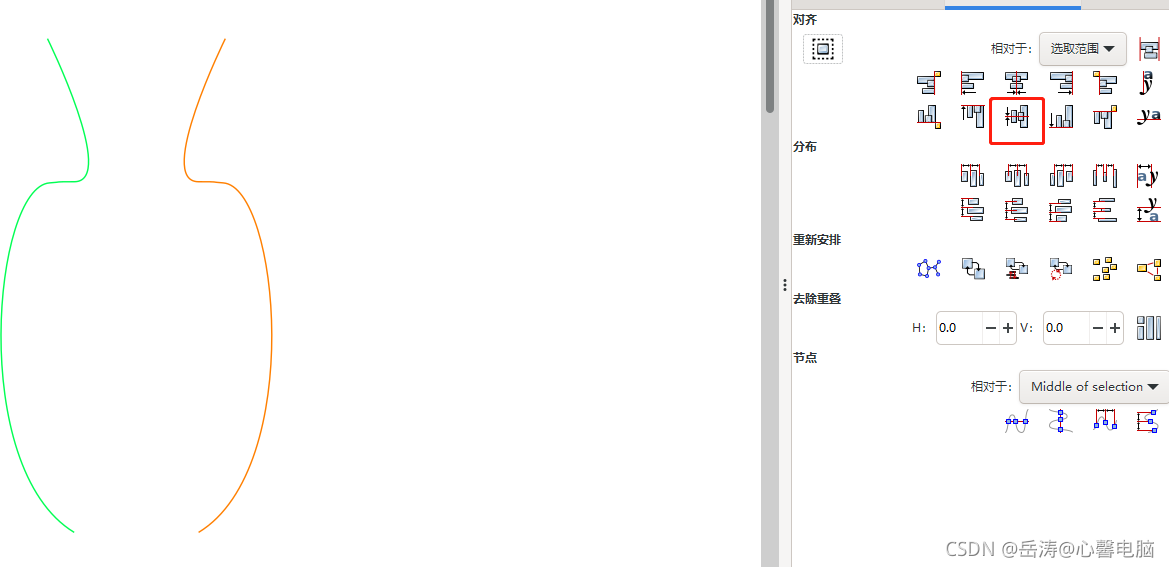

    ①绘制一条曲线，Ctrl+D复制，对象-水平翻转，上下居中对齐

    在这里插入图片描述

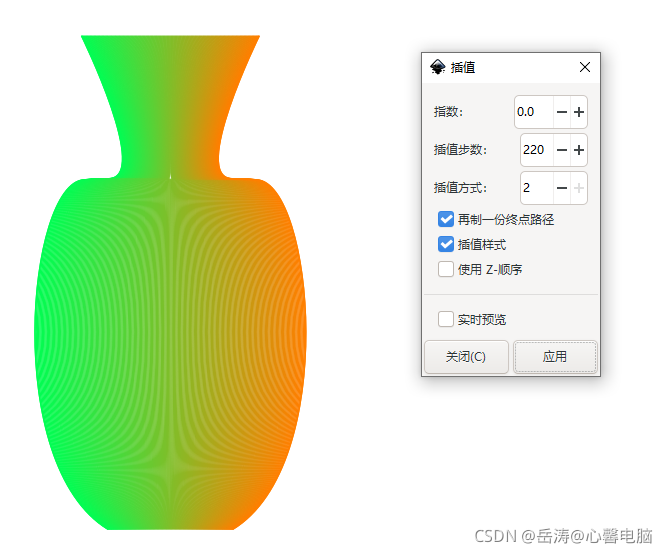

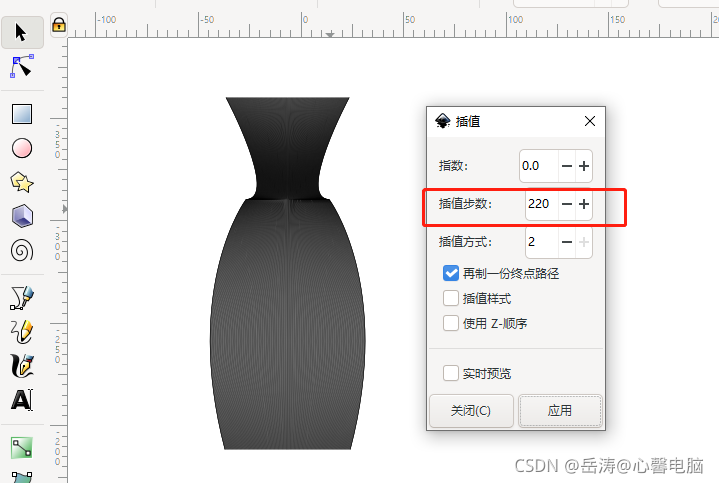

    ②选中两条路径，扩展 – 从路径生成 – 插值， 步数改为220

    在这里插入图片描述

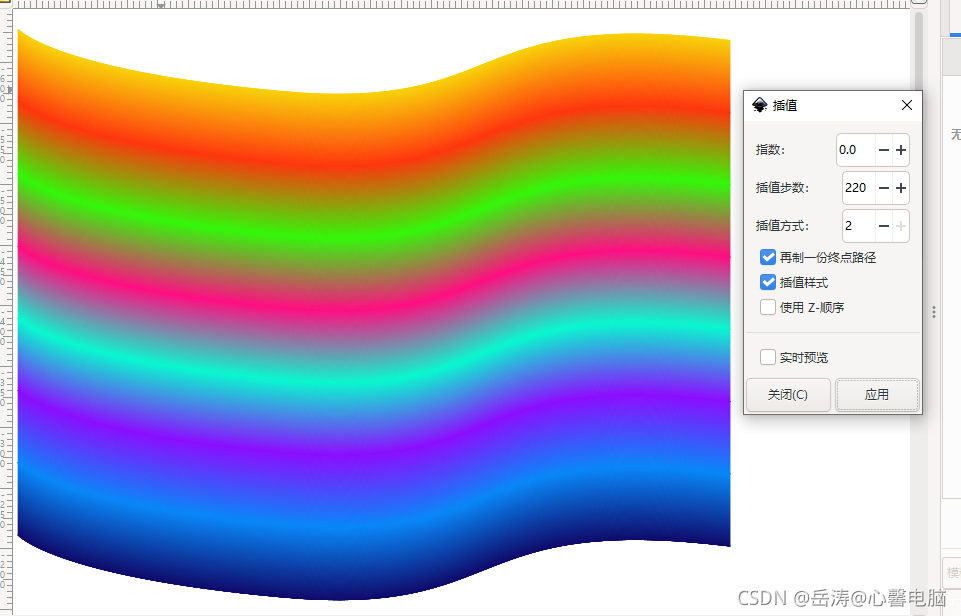

  2. 插值应用 – 彩色花瓶

    在这里插入图片描述

在这里插入图片描述

5. 插值应用 – 衍射

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



5.6 文字

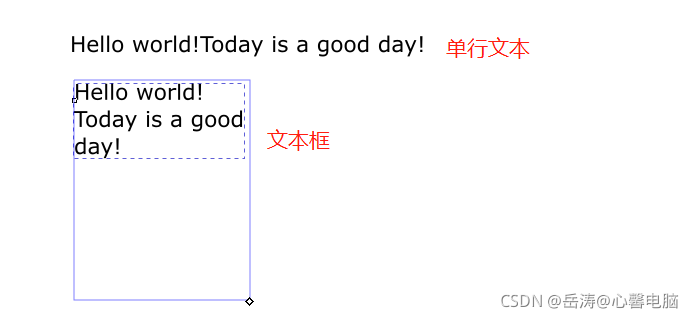

5.6.1 文字输入/编辑

在这里插入图片描述

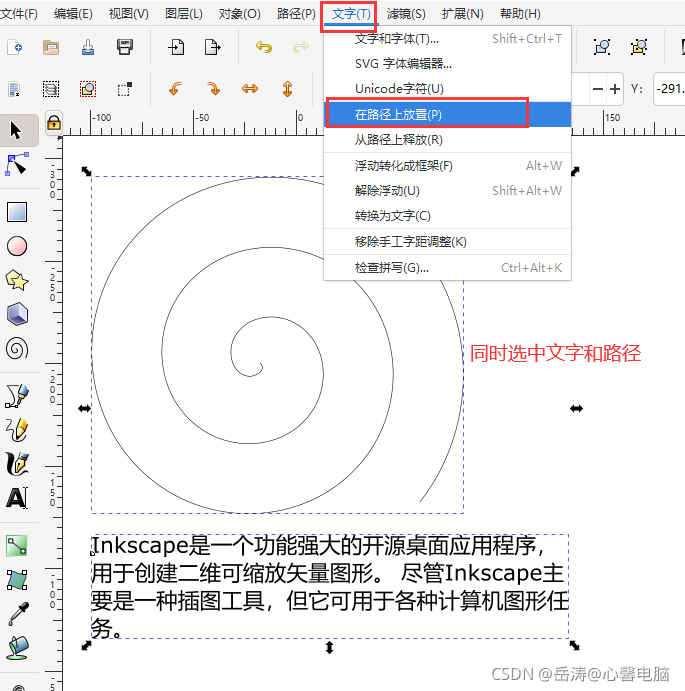

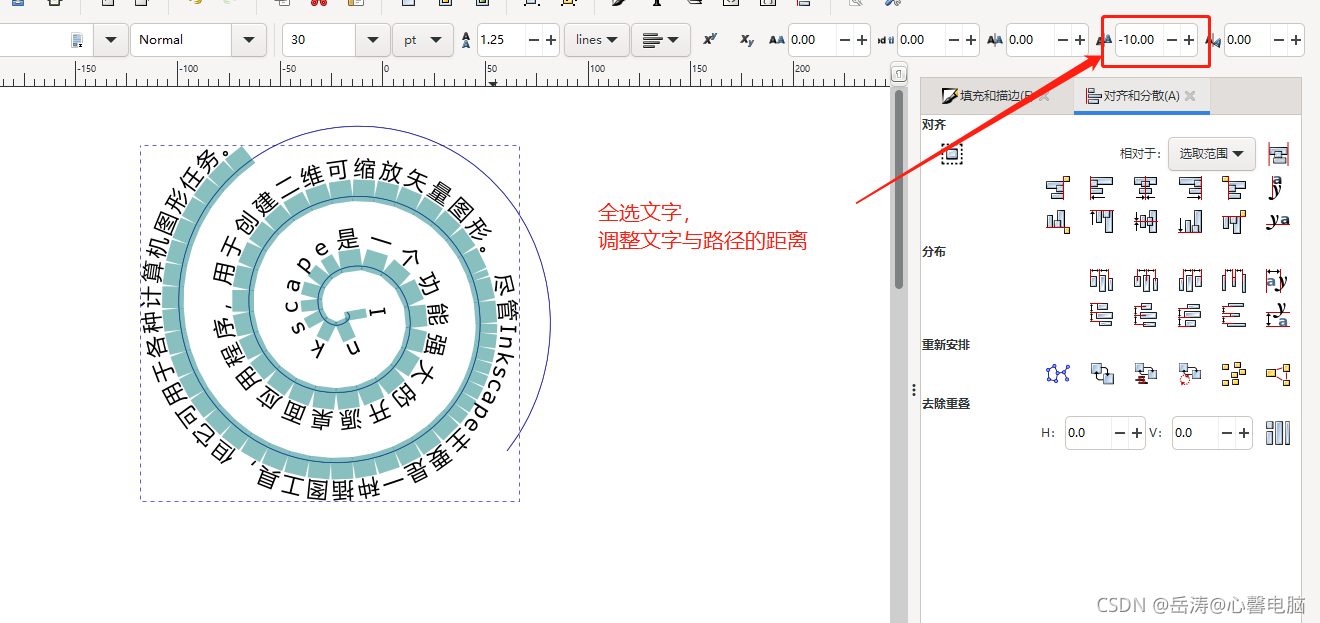

5.6.2 文字沿路径排列

在这里插入图片描述

在这里插入图片描述

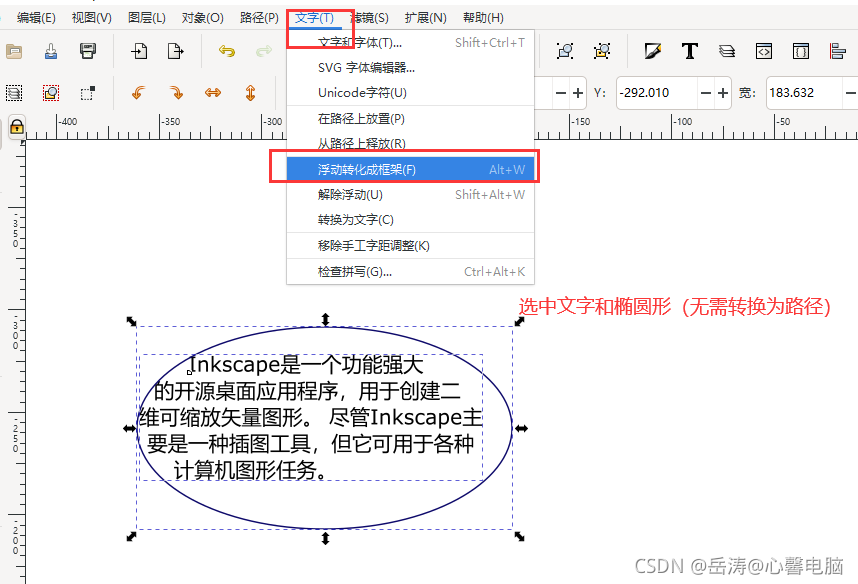

5.6.3 文字填充到形状

在这里插入图片描述



六、典型案例

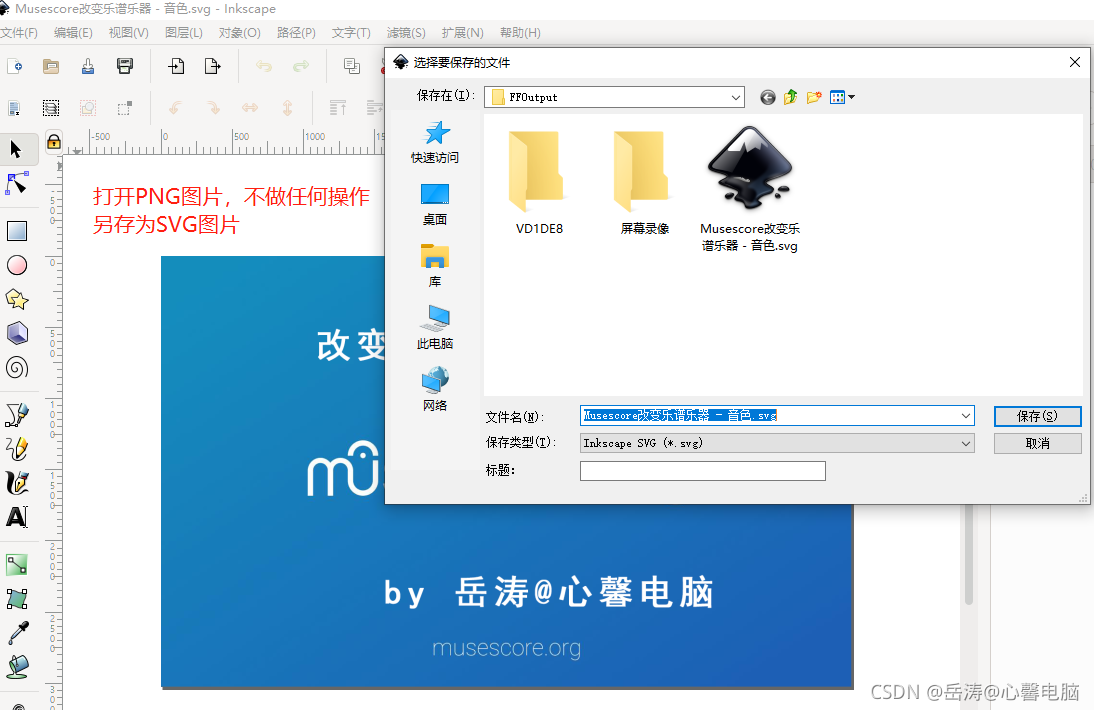

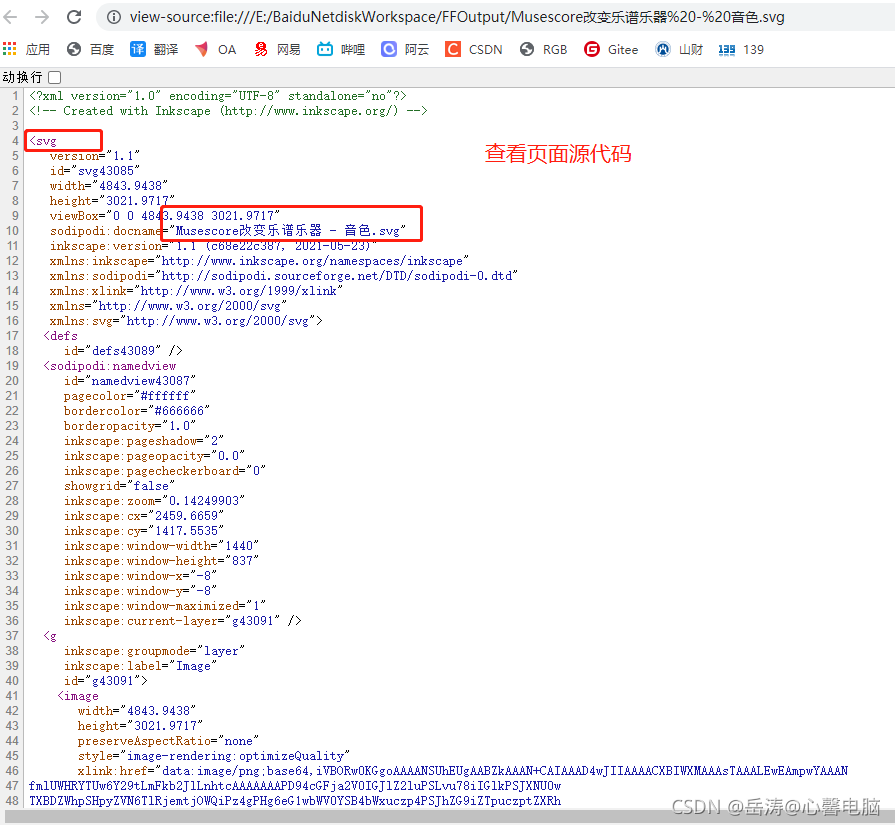

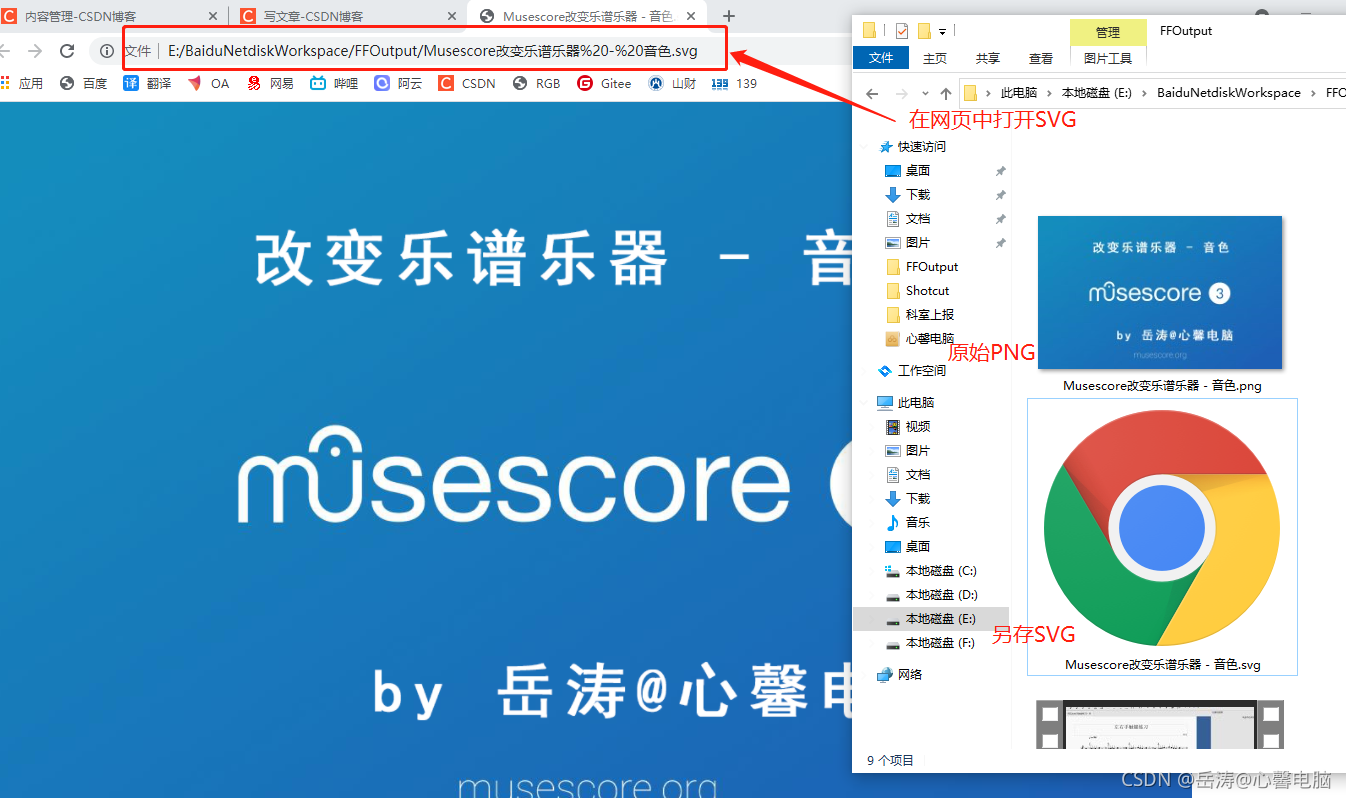

6.1 普通图片转SVG

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
