大部分内容引用自百度百科。
1、MIPS 指令执行性能评估
MIPS(Million Instructions Per Second)：单
字长
定点指令平均执行速度 Million Instructions Per Second的缩写，每秒处理的百万级的
机器语言
指令数。这是衡量CPU速度的一个指标。像是一个
Intel
80386 电脑可以每秒处理3百万到5百万机器语言指令，即我们可以说80386是3到5MIPS的
CPU
。MIPS只是衡量CPU性能的指标。
2、*FLOPS 浮点运算性能评估
MFLOPS
（megaFLOPS）等於每秒一佰万（=10^6）次的浮点运算，
GFLOPS
（gigaFLOPS）等於每秒拾亿（=10^9）次的浮点运算，
TFLOPS
（teraFLOPS）等於每秒万亿（=10^12）次的浮点运算，
PFLOPS
（petaFLOPS）等於每秒千万亿（=10^15）次的浮点运算，
EFLOPS
（exaFLOPS）等於每秒百亿亿（=10^18）次的浮点运算
3、CPI
（ Clock cycle Per Instruction）表示每条计算机指令执行所需的时钟周期，有时简称为指令的平均周期数
4、BCD码
（Binary-Coded Decimal）亦称二进码十进数或二-
十进制
代码。用4位
二进制数
来表示1位
十进制数
中的0~9这10个数码。是一种二进制的数字编码形式，用
二进制编码的十进制
代码。BCD码这种编码形式利用了四个位元来储存一个十进制的数码，使
二进制
和
十进制
之间的转换得以快捷的进行。这种编码技巧最常用于会计系统的设计里，因为会计制度经常需要对很长的数字串作准确的计算。相对于一般的
浮点
式
记数法
，采用BCD码，既可保存数值的精确度，又可免去使电脑作浮点运算时所耗费的时间。此外，对于其他需要高精确度的计算，BCD编码亦很常用。
5、IEEE-754
:
浮点数的标示方式和存储方式
IEEE 754规定了四种表示浮点数值的方式：单精确度（32位）、双精确度（64位）、延伸单精确度（43比特以上，很少使用）与延伸双精确度（79比特以上，通常以80位实现）
一个浮点数 (Value) 的表示其实可以这样表示：
浮点数的
实际值value
，等于符号位（sign bit）乘以
指数偏移值
(exponent bias)再乘以
分数值
(fraction)。
6、ALU：
算术逻辑单元(arithmetic and logic unit) 是能实现多组算术运算和逻辑运算的组合逻辑电路，简称ALU。
ALU组成和功能：
组成：逻辑单元构成的两路操作数输入A、B路和一路结果输出Y
功能：实现算数运算、按位逻辑运算、位移操作
7、串行加法器
串行加法器即加法器执行位串行行操作，利用多个时钟周期完成一次加法运算，即输入操作数和输出结果方式为随时钟串行输入/输出。在实际生活中，希望减少硬件资源占用率时，就可以使用位串行加法器。
8、并行加法器
用n位全加器实现两个n位操作数各位同时相加，这种加法器称为并行加法器。并行加法器中全加器的个数与操作数的位数相同。常用的并行加法器有行波进位(RIP)加法器、跳跃进位加法器(CSKA：Carry-SKip Adders)、进位选择加法器(CSLA：Caurry-SeLect AdderS)、超前进位加法器(CLA：Carry-Lookahead Adders)等。

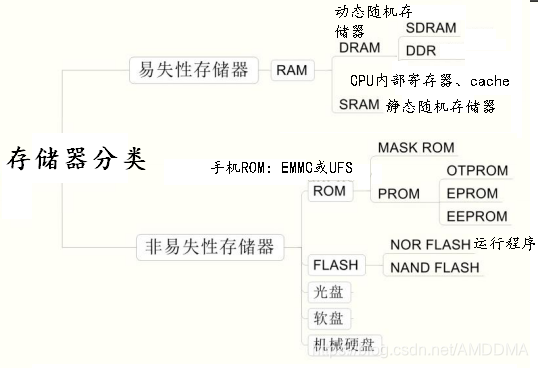

9、存储器分类
引用自：
https://blog.csdn.net/qq_39583463/article/details/82150857

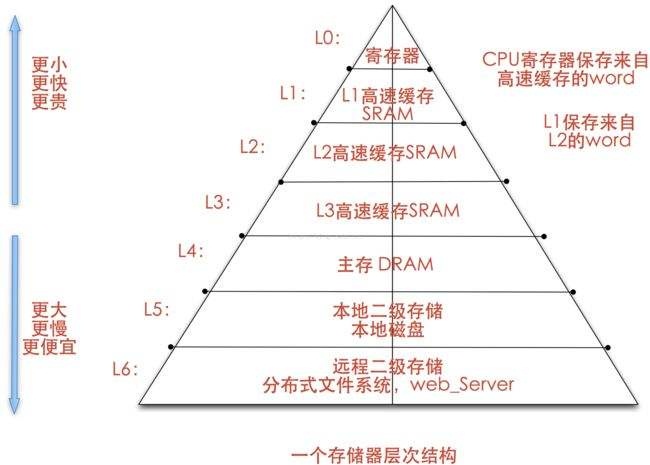

10、存储器的层次化结构
理解部分参见：
https://www.cnblogs.com/moonlord/p/5938003.html
11、半导体随机存储器
晶体管实现的存储数据电路
12、TLB
Translation Lookaside Buffer，称作页表，也作快表，虚拟地址和物理地址转换表，通过页表查询和计算，实现虚拟内存地址到物理地址的转换。一级cache一般存放页表，二级和三级cache存放实际的数据。
TLB在X86体系的CPU里的实际应用最早是从Intel的486CPU开始的，在X86体系的CPU里边，一般都设有如下4组TLB:
第一组：缓存一般
页表
（4K字节页面）的指令页表缓存（Instruction-TLB）；
第二组：缓存一般页表（4K字节页面）的数据页表缓存（Data-TLB）；
第三组：缓存大尺寸页表（2M/4M字节页面）的指令页表缓存（Instruction-TLB）；
第四组：缓存大尺寸页表（2M/4M字节页面）的数据页表缓存（Data-TLB）；
