外部中断相关配置及注意事项小结

  • Post author:
  • Post category:其他

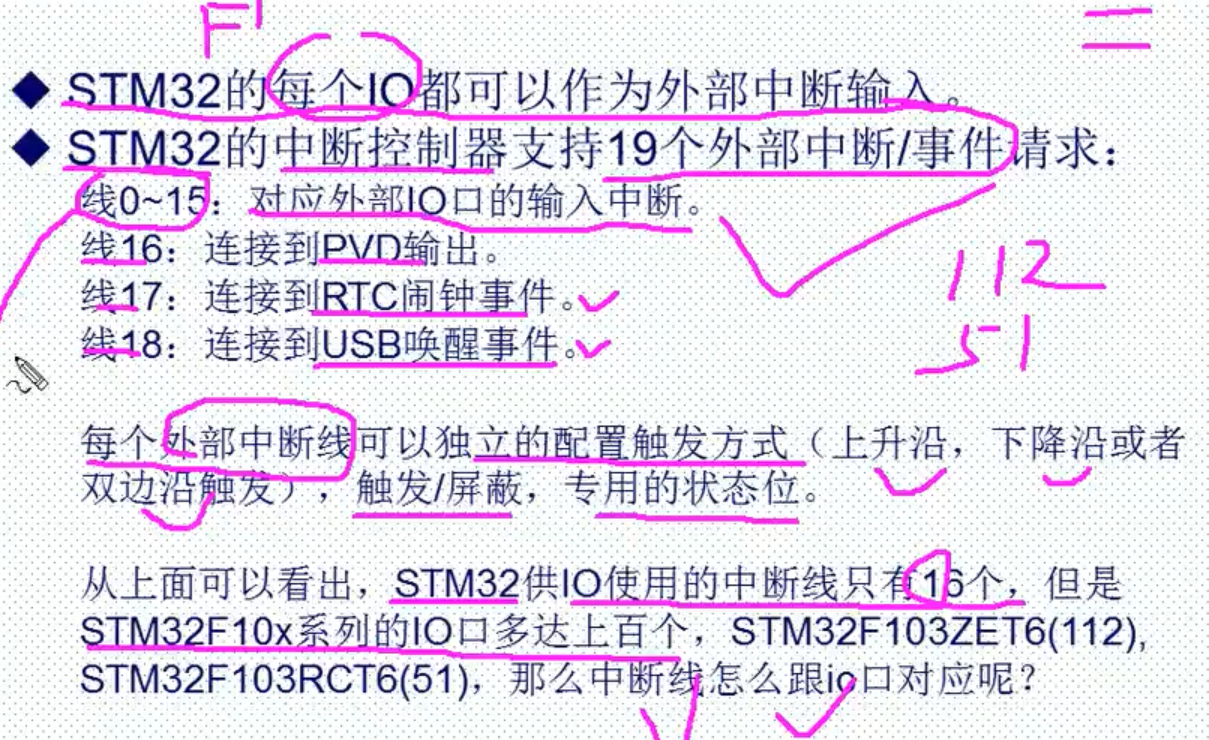

外部中断概述

在这里插入图片描述


主要是搞明白

线0~15

是什么意思

在这里插入图片描述

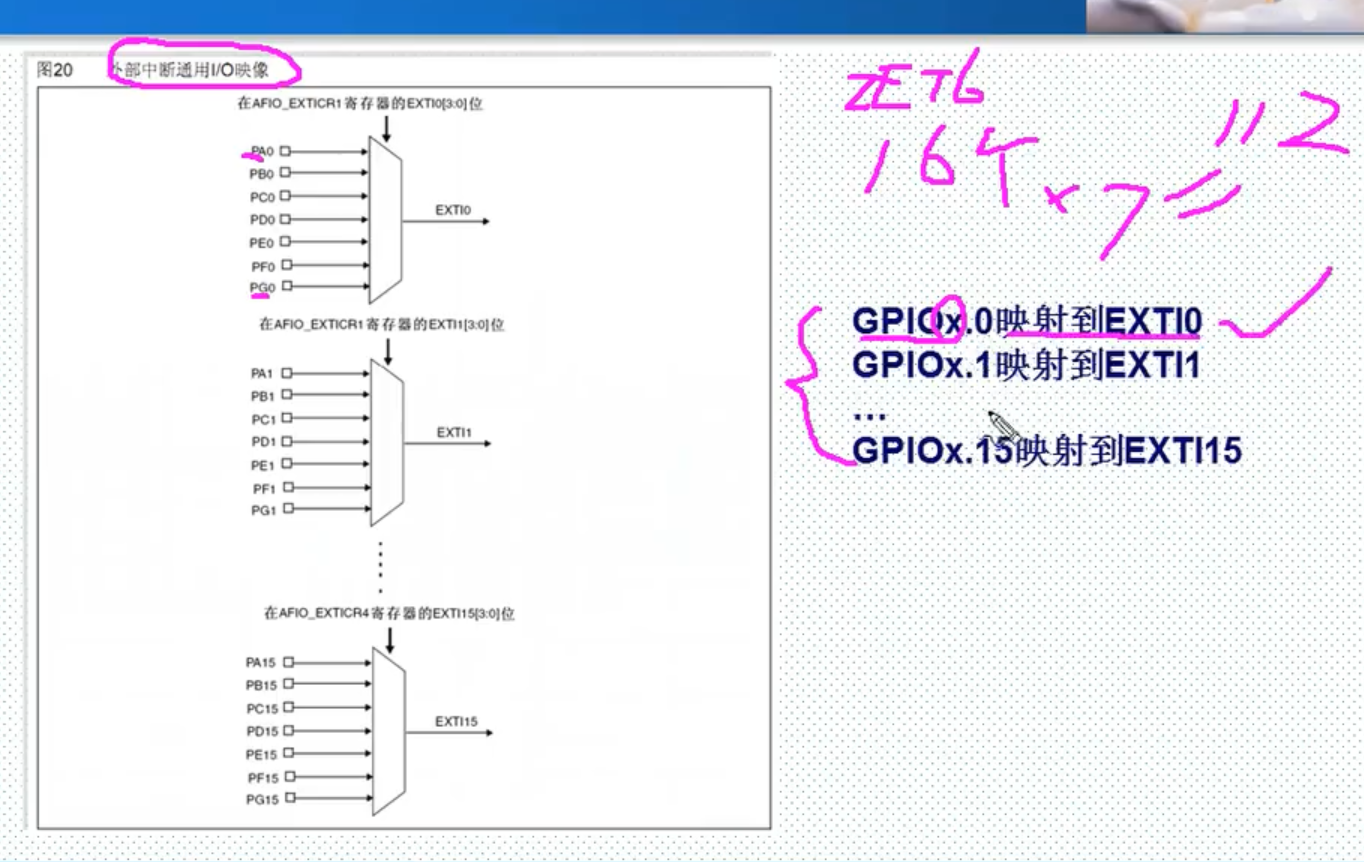

GPIOA.0~GPIOG.0归为一类//相隔比较远的那种

可以将GPIOx.0映射到EXTI0

可以将GPIOx.1映射到EXTI1

……

……



Attention:



当PA0映射到XT0的时候

就不能再用PB0映射了

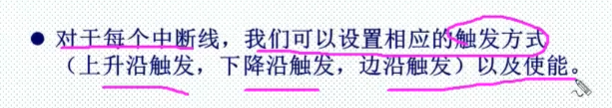

中断线可以设置【上沿中断】【下沿中断】【边沿中断】

在这里插入图片描述

设置完中断线之后，就要写中断函数

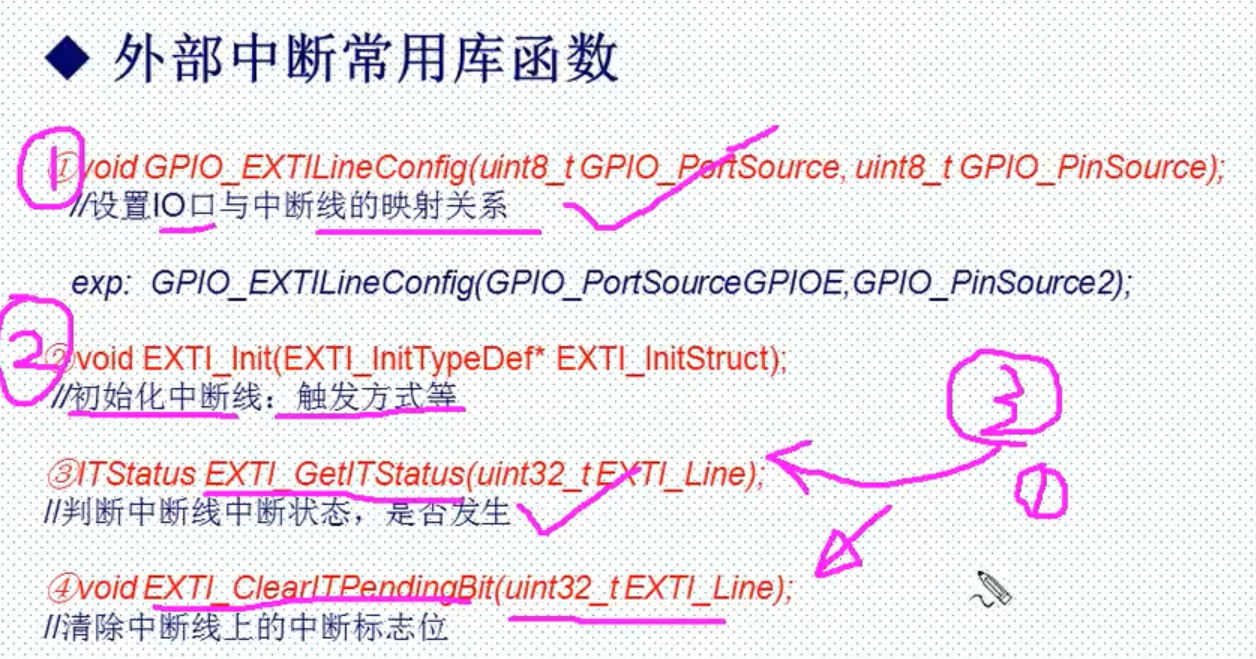

外部中断配置的常用库函数:

在这里插入图片描述


！！！注意第四步，一定要【手动】清除标志位！！！

在这里插入图片描述

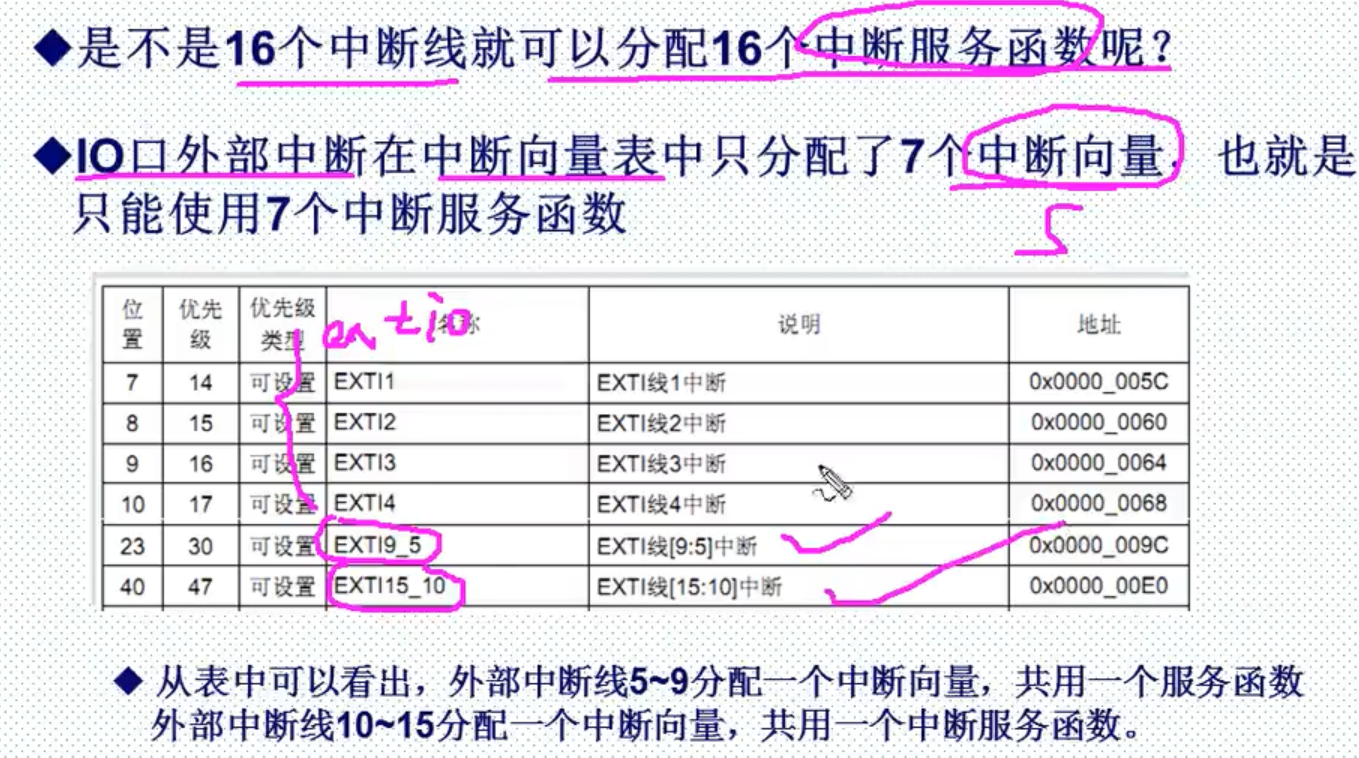

但是有几个中断线共用一个中断函数。。。

(是偷工减料吗？？？)

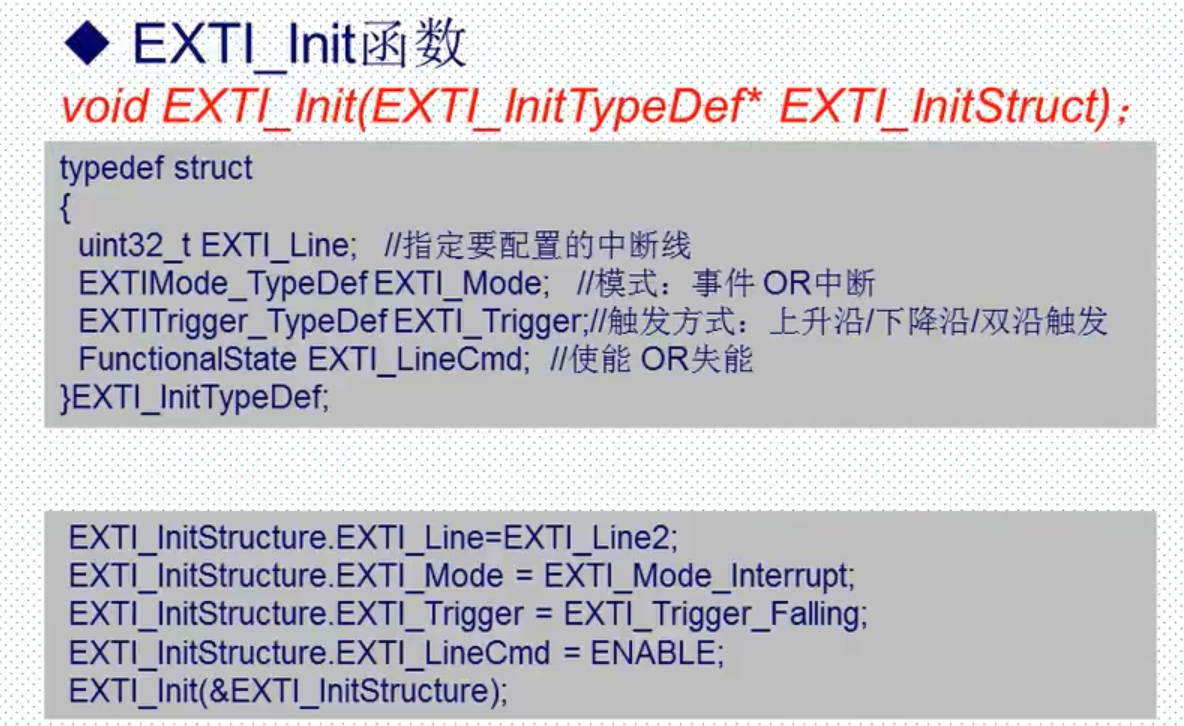

初始化中断线:

在这里插入图片描述

外部中断的一般配置步骤:

在这里插入图片描述

一定要注意：

在终端服务函数最后面要清除标志位！！


否则中断只能发生一次！！
