首先在simulink中尝试了to workspace 模块，发现只有在仿真结束之后gui才能够调用数据绘图绘图，不能实现实时显示仿真波形的效果。

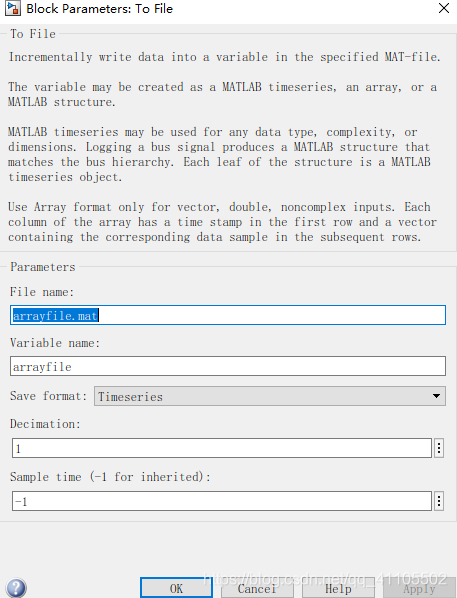

所以采用了to file 模块，生成.mat文件，格式为timeseries,该模块可以在仿真时实时更新数据。
simulink中的配置大概就是这样，仿真开始后，会在当前路径生成.mat文件，用load命令如 load arrayfile.mat可以在工作区中加载一个变量.
gui中的配置
在gui建立坐标轴，添加一个按钮，按钮回调函数中可以采用如下命令作图。
axes(handles.axes1);
load arrayfile.mat
plot(arrayfile);
但是这样并不是实时显示的，每次点击按钮才能作图，思考了一下，可以采用定时器，定时调用绘图函数.
定时器部分的代码如下：
在OpeningFcn中添加
handles.he=h; %将定时器放到全局变量中
%set(handles.he,‘ExecutionMode’,‘singleShot’); %定时器只执行一次，定一次时。
set(handles.he,‘ExecutionMode’,‘fixedRate’); %定时器，循环执行，循环定时。
set(handles.he,‘Period’,1); %定时器，定时间隔 1秒
set(handles.he,‘TimerFcn’,{@disptime,handles}); %定时器，定时会触发 TimerFcn 函数，定时函数(TimerFcn)触发用户自定义的函数(disptime函数)
start(handles.he); %开启定时器
定义一个disptime函数，将刚才的绘图指令添加到其中即可；
function disptime(hObject, eventdata, handles)
axes(handles.axes1);
load arrayfile.mat
plot(arrayfile);
上述就可以实现实时显示仿真波形的效果。
下面时如何获取仿真进度
timeseries是一个结构体，属性有timeseries.time和timeseries.data;
a=timeseries.time;生成一个m行1列的单调递增矩阵
b=max(a);%获取仿真的当前时间，因为是递增矩阵，那么最大值一定就是当前时间；
jd=b/0.1；%仿真时间为0.1s,若要修改仿真时间，可以在gui中添加一个设置仿真时间的功能，这里不再赘述。
c=[num2str(jd*100),’%’];%进度转换为百分数
set(handles.edit1’,‘String’,c);%文本框中显示仿真进度。若要美化界面，可以设置一个进度条。
在app designer中思路也是一样的，只不过修改一下代码即可
properties (Access = private)
Timer_id % Description
end
methods (Access = private) %添加定时器并启动定时器
function timer_init(app)
app.Timer_id = timer;
app.Timer_id.StartDelay = 1.0;
app.Timer_id.Period = 1.0;
app.Timer_id.ExecutionMode = ‘fixedSpacing’;
app.Timer_id.TimerFcn = @(~, ~) timer_handler(app);
start(app.Timer_id);
end
function timer_handler(app)定时器的回调函数
load arrayfile10.mat
a=arrayfile10.time;
b=max(a);
jd=b/0.1;
c=[num2str(jd*100),’%’];
app.EditField.Value=c;
load arrayfile.mat;
plot(app.UIAxes,arrayfile.time,arrayfile.data);
load arrayfile1.mat;
plot(app.UIAxes_2,arrayfile1.time,arrayfile1.data);
load arrayfile2.mat;
plot(app.UIAxes_3,arrayfile2.time,arrayfile2.data);
load arrayfile3.mat;
plot(app.UIAxes_4,arrayfile3.time,arrayfile3.data);
end
end

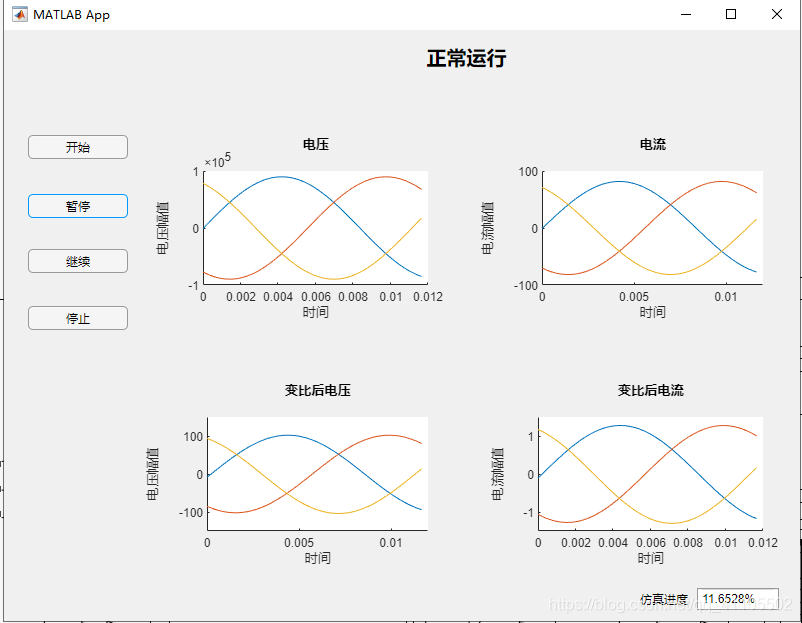

给出一个最终效果图
