ansys【经典】——查看应力应变分布

  • Post author:
  • Post category:其他

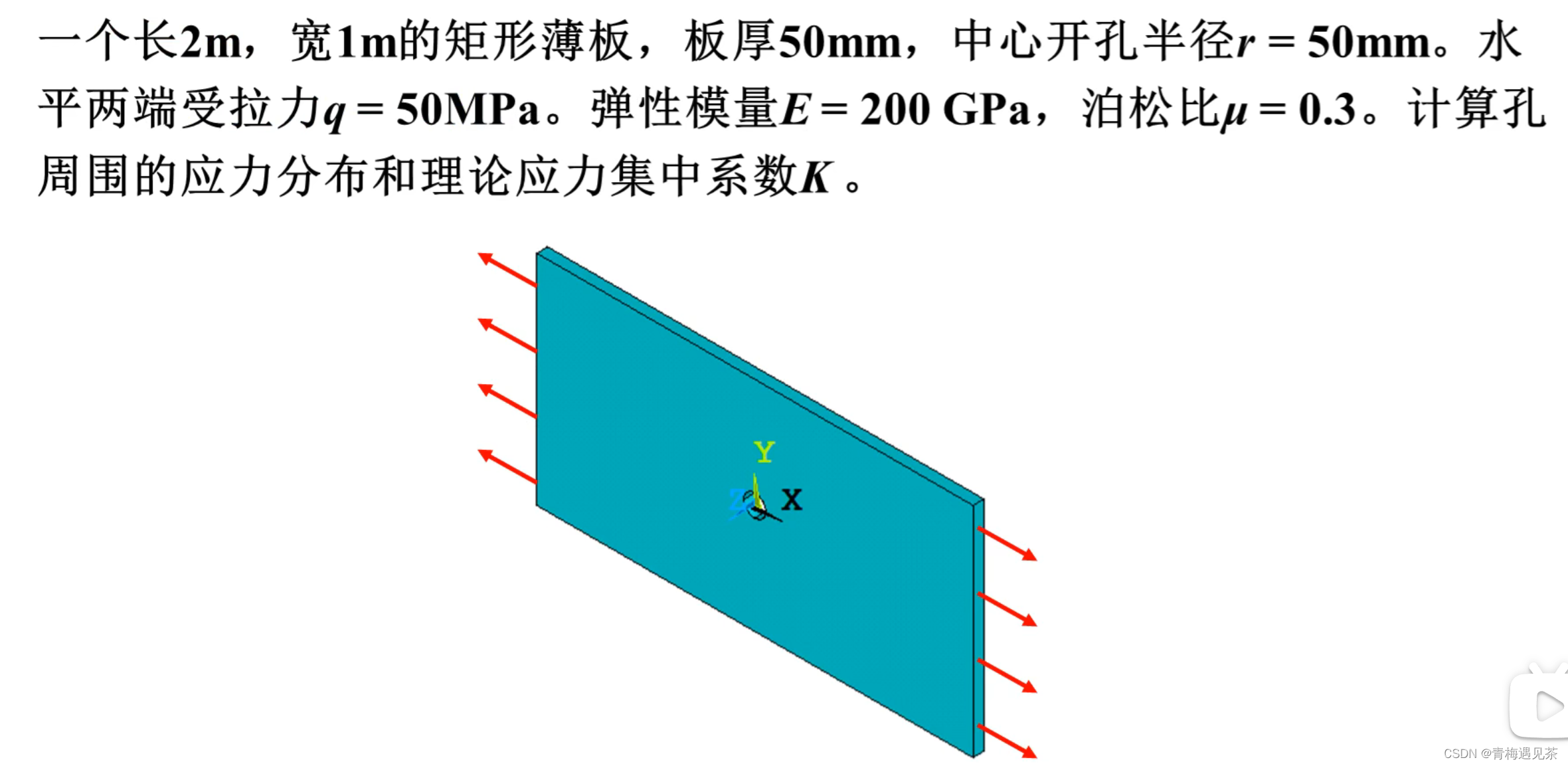

实例

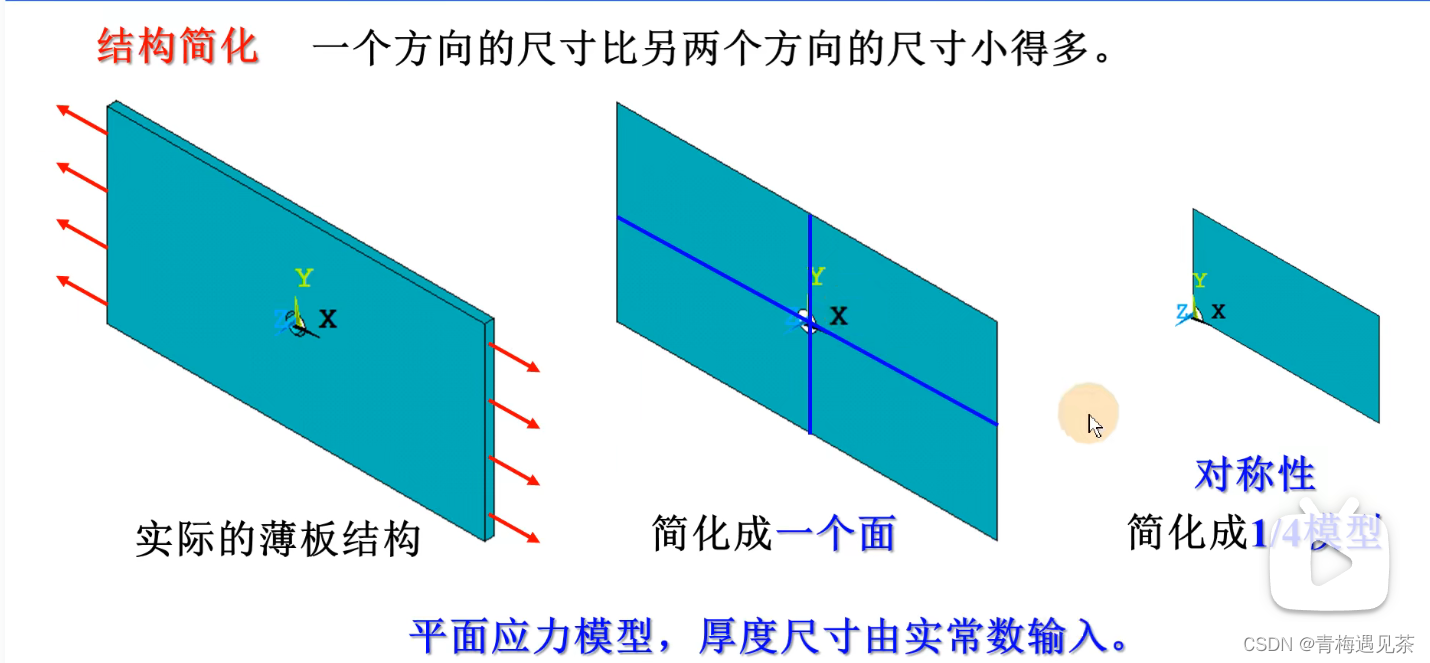

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述



实际操作步骤



第一步：定义单元类型

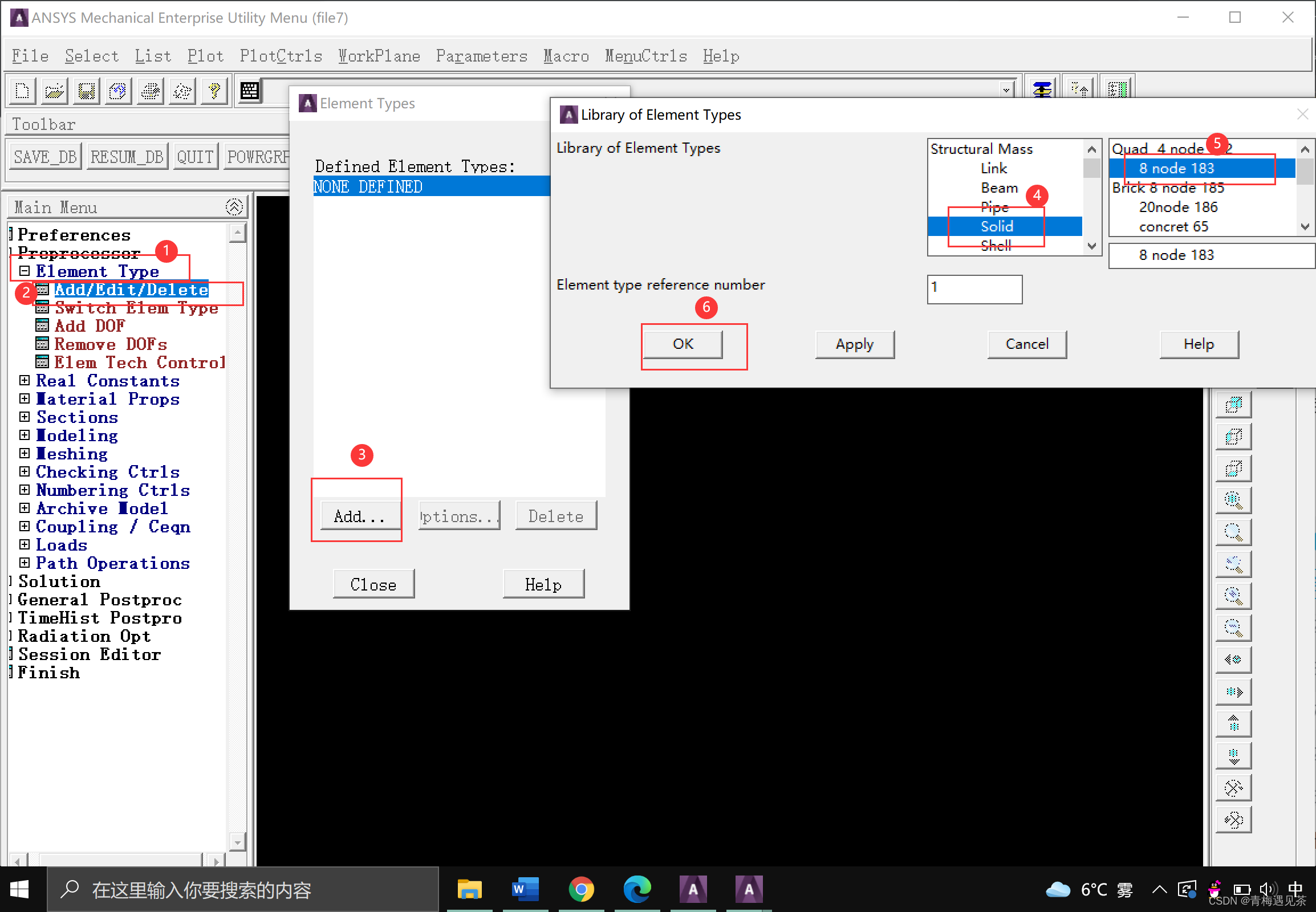

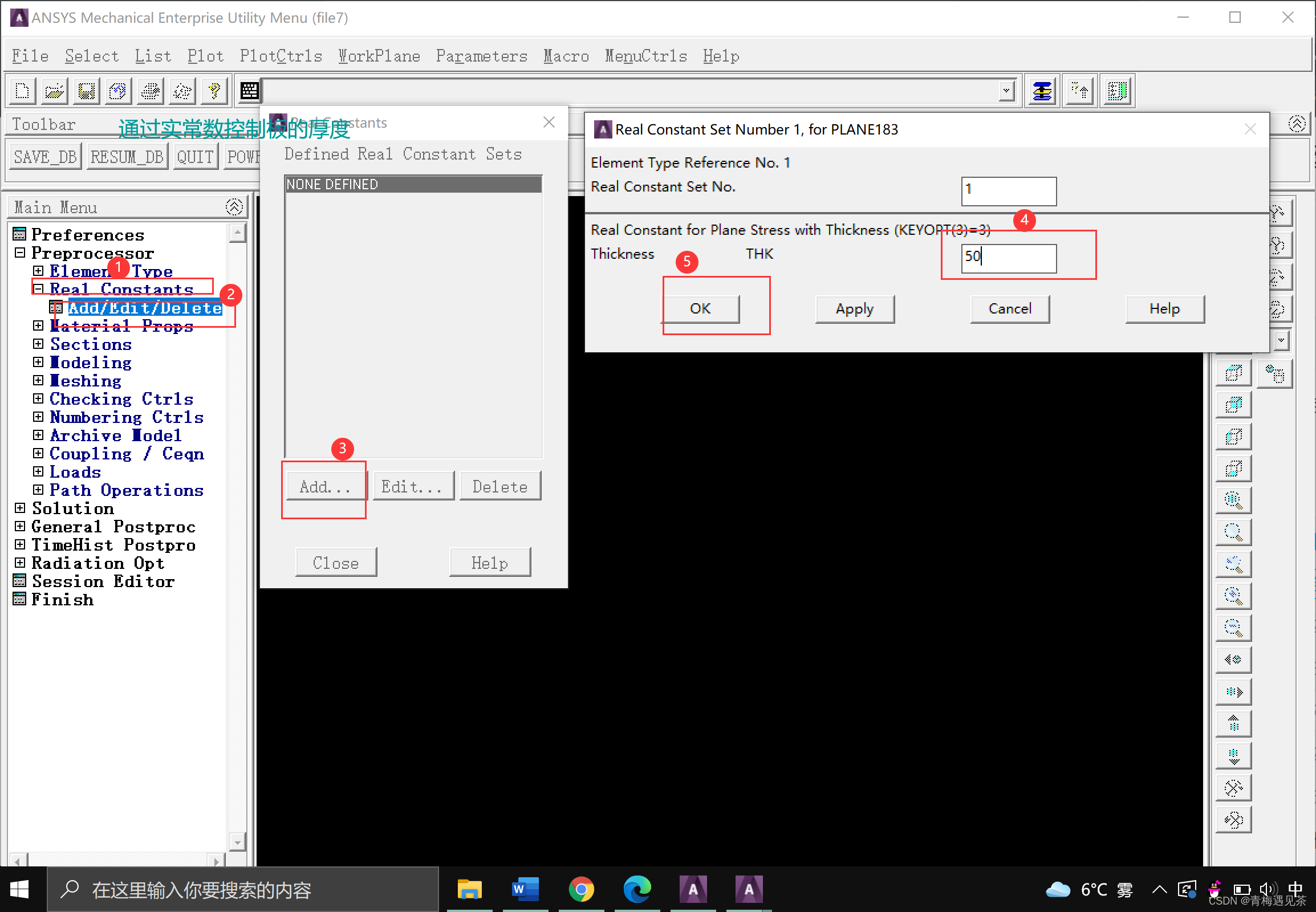

在这里插入图片描述

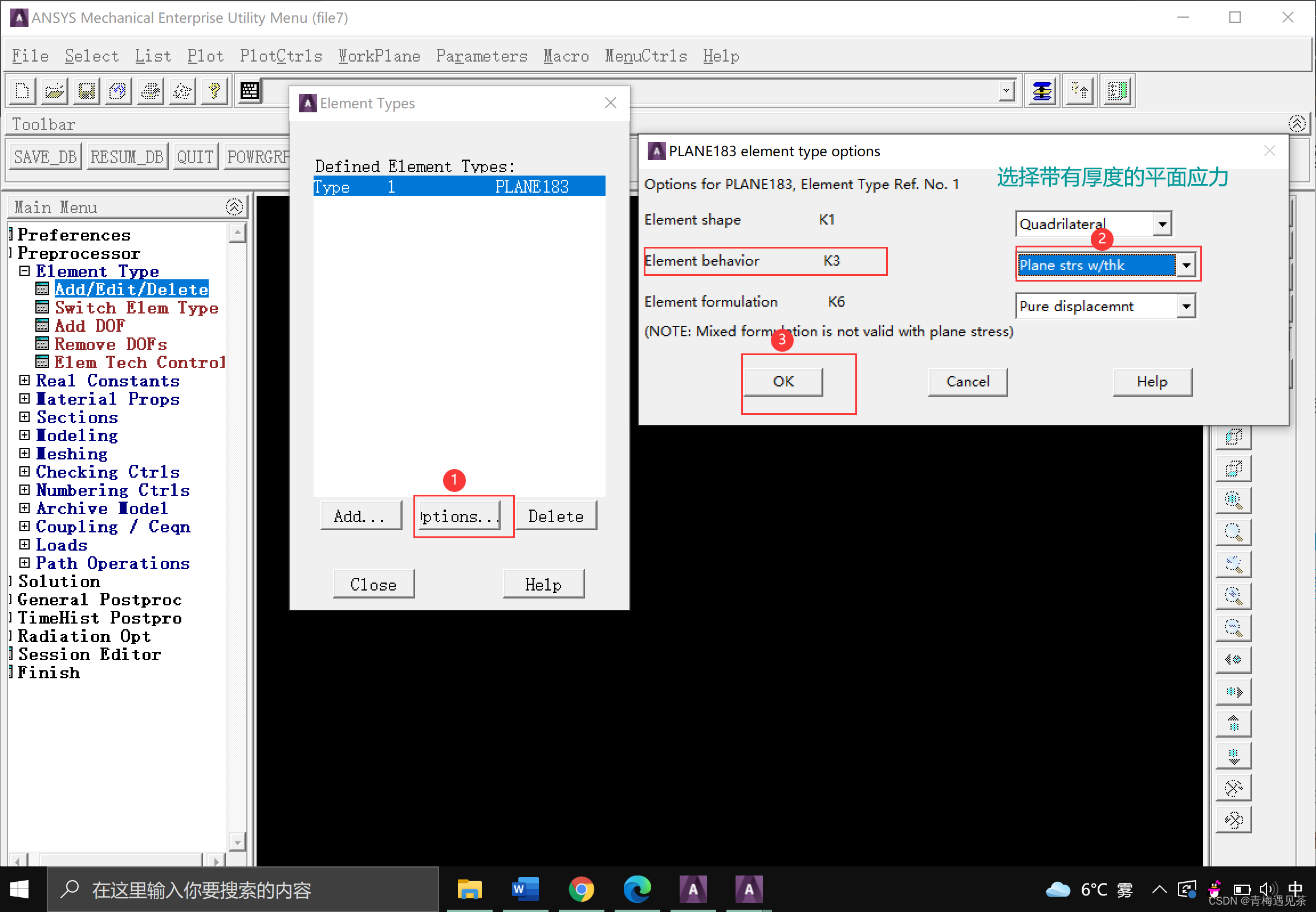

在这里插入图片描述

在这里插入图片描述

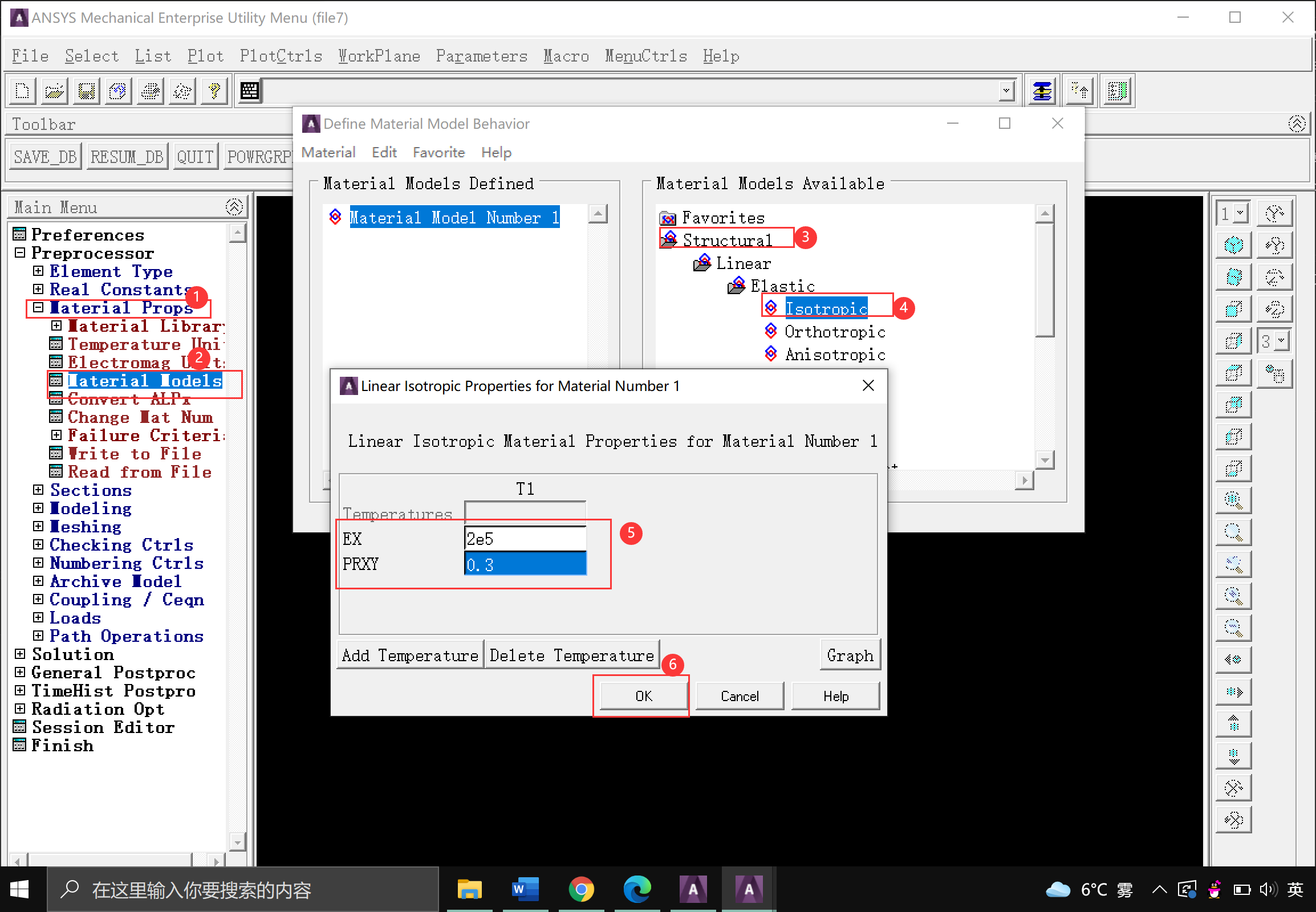

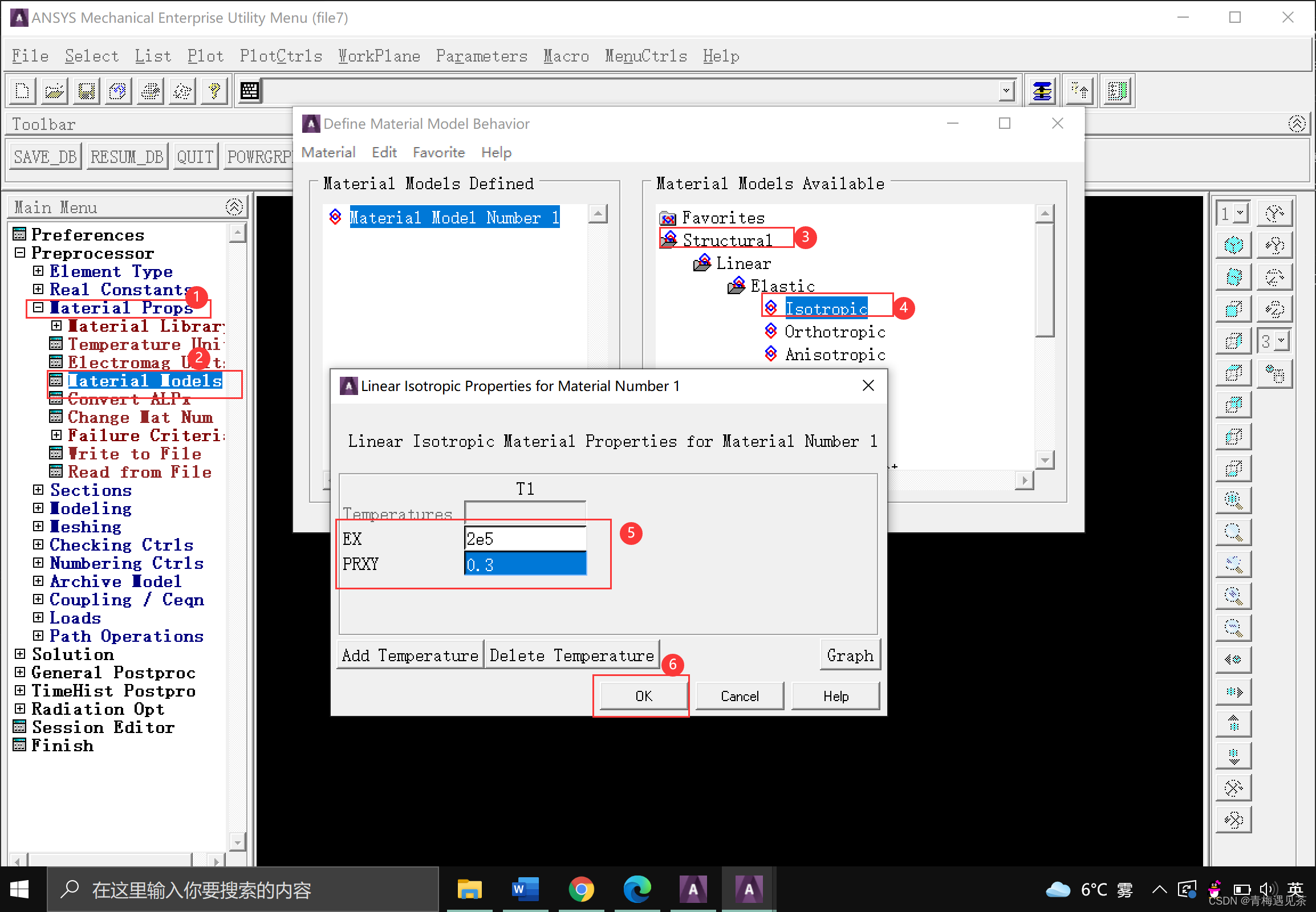

第二步：设置材料属性——弹性模量、泊松比

在这里插入图片描述

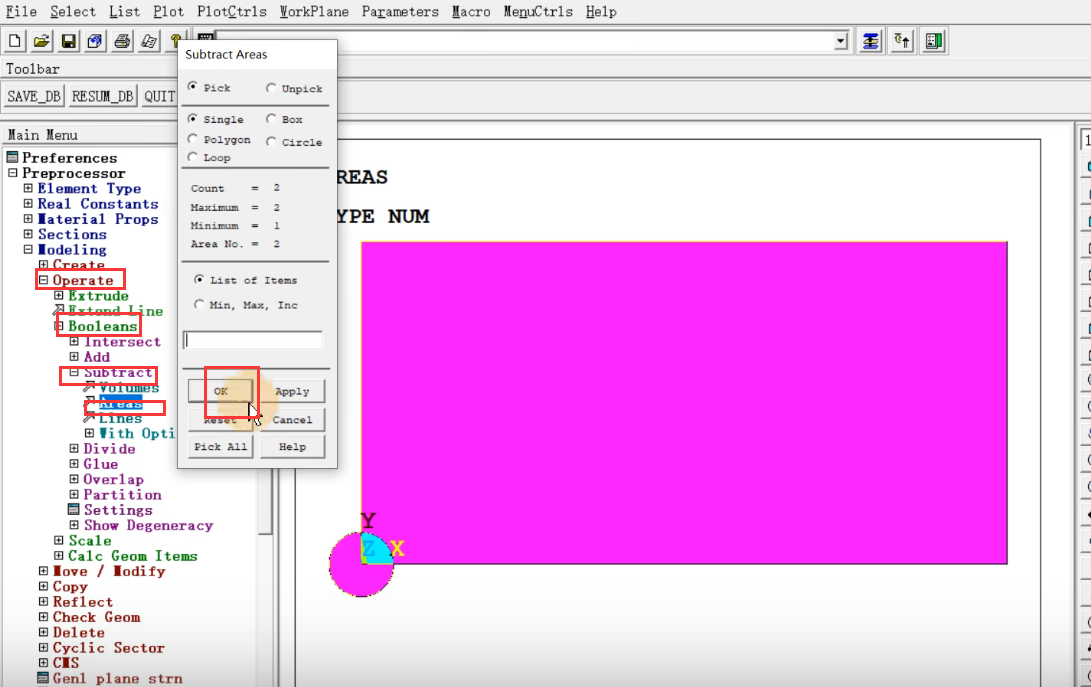

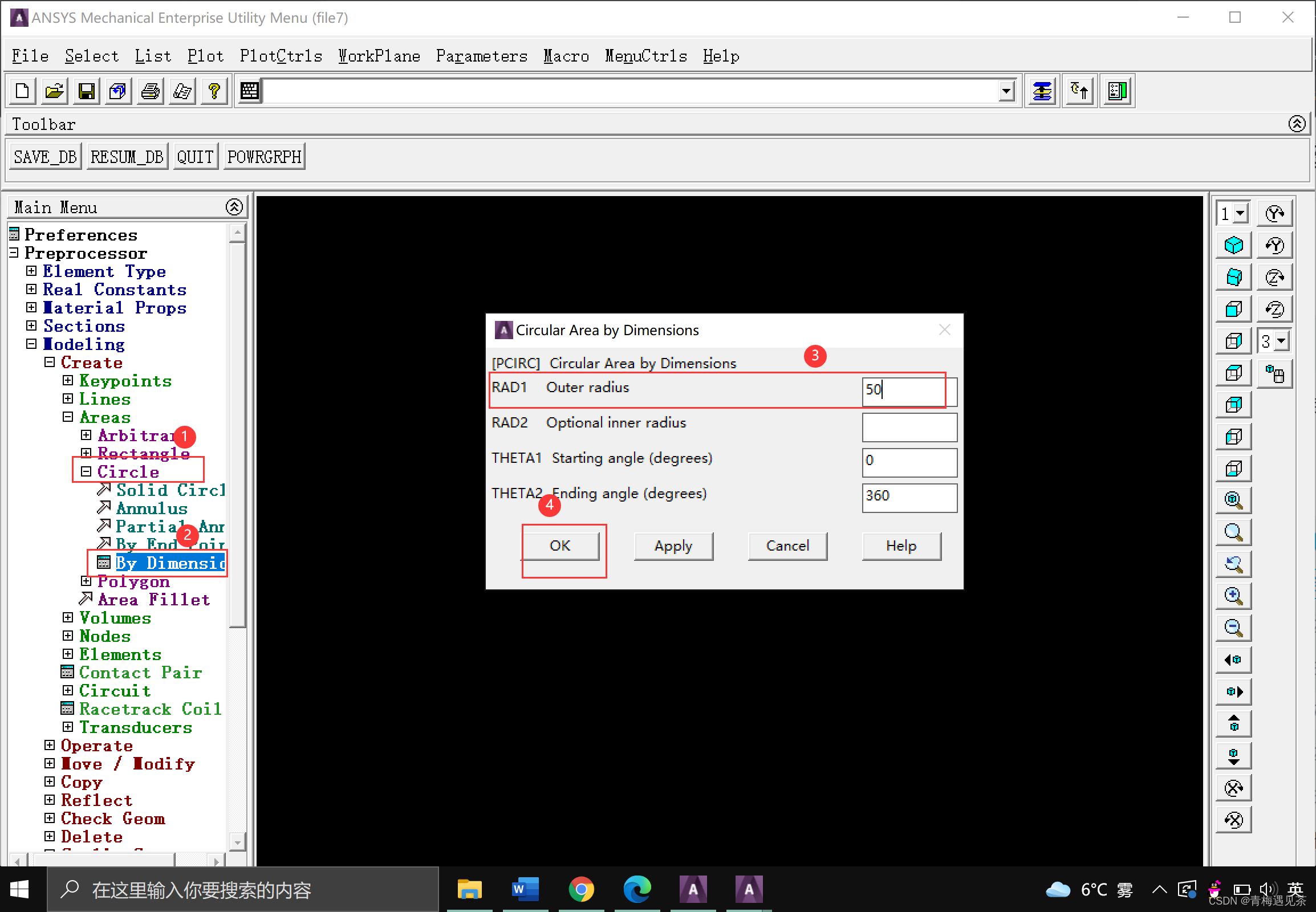

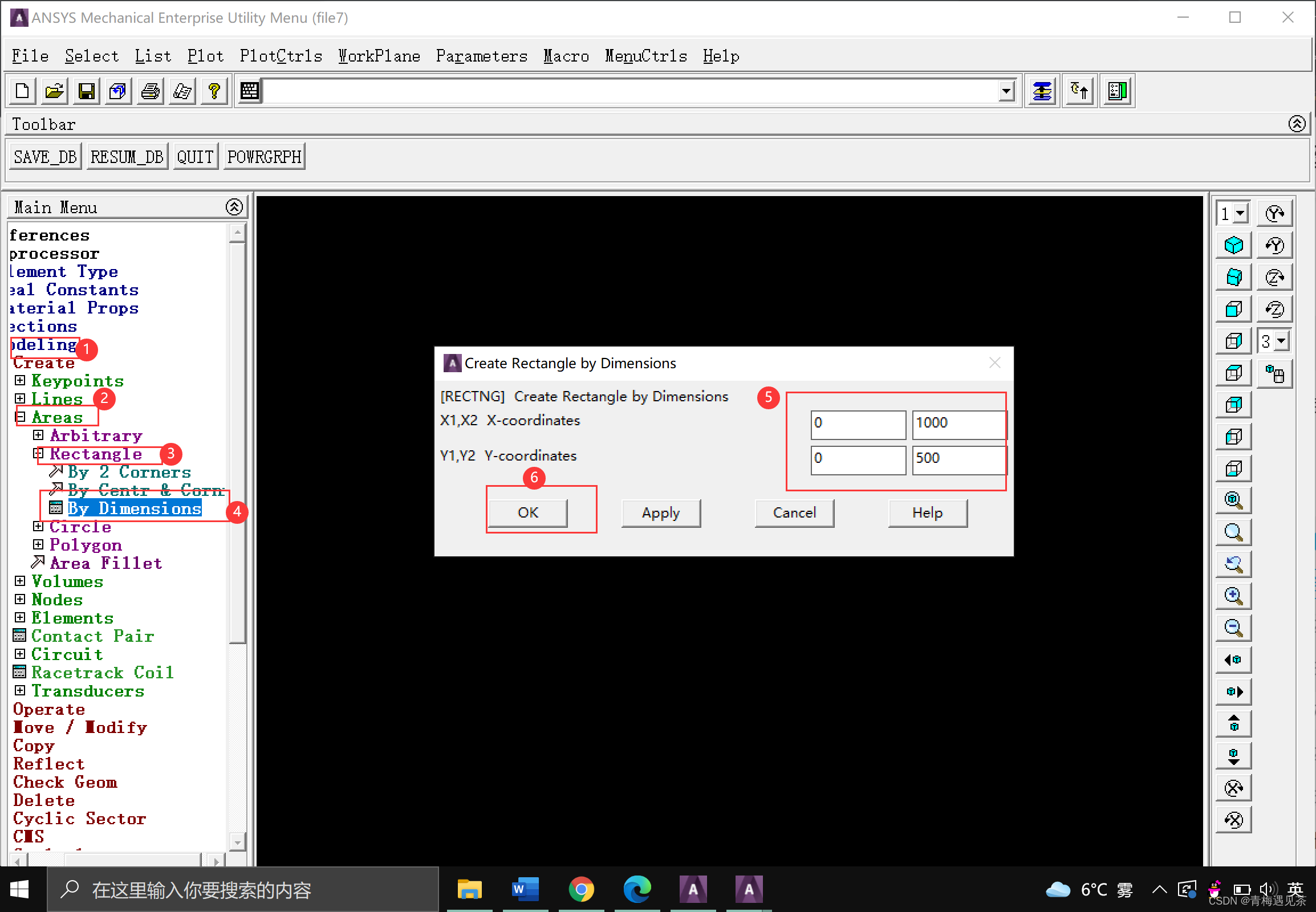

第三步：创建模型

在这里插入图片描述

在这里插入图片描述

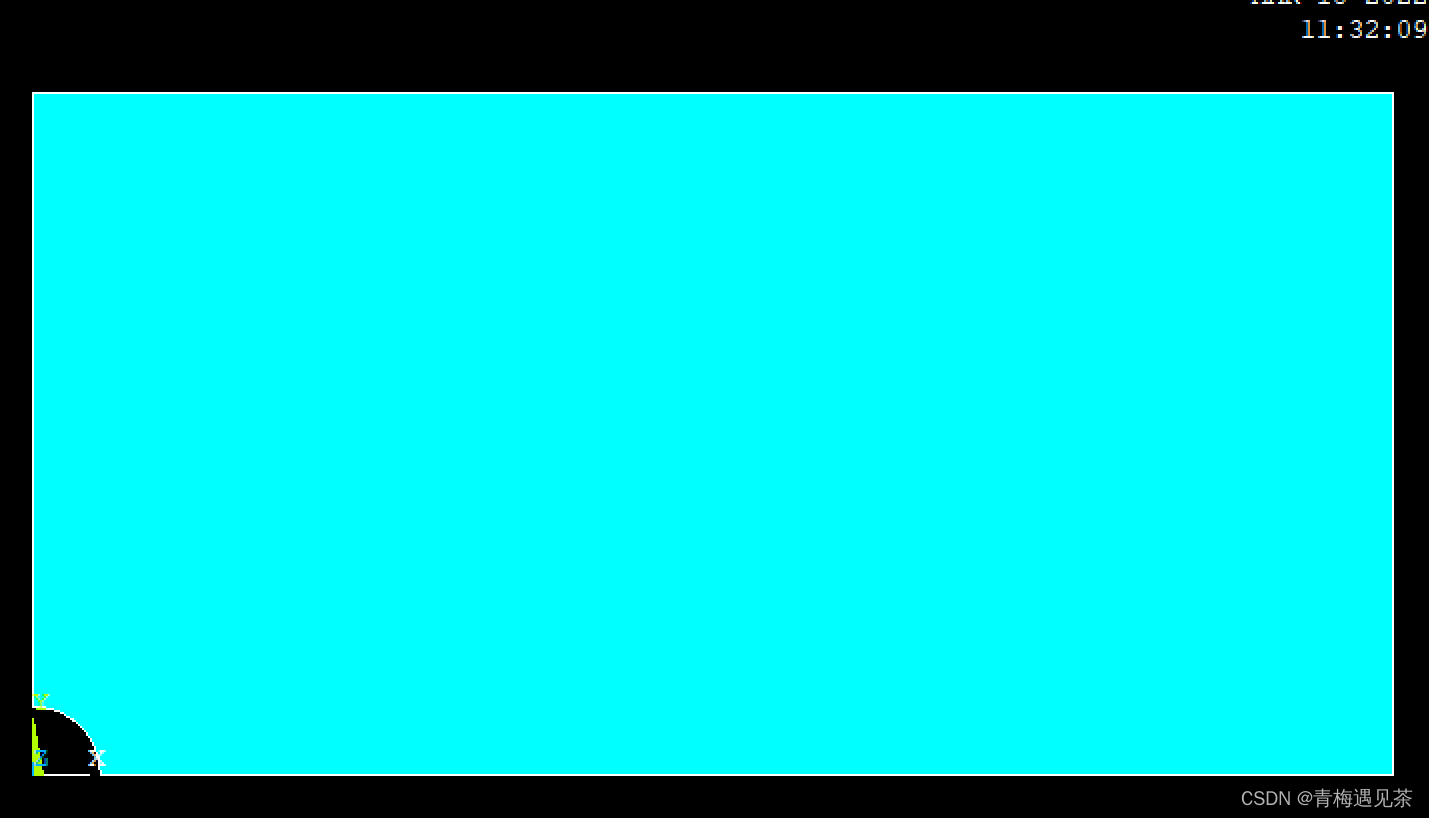

在这里插入图片描述

在这里插入图片描述

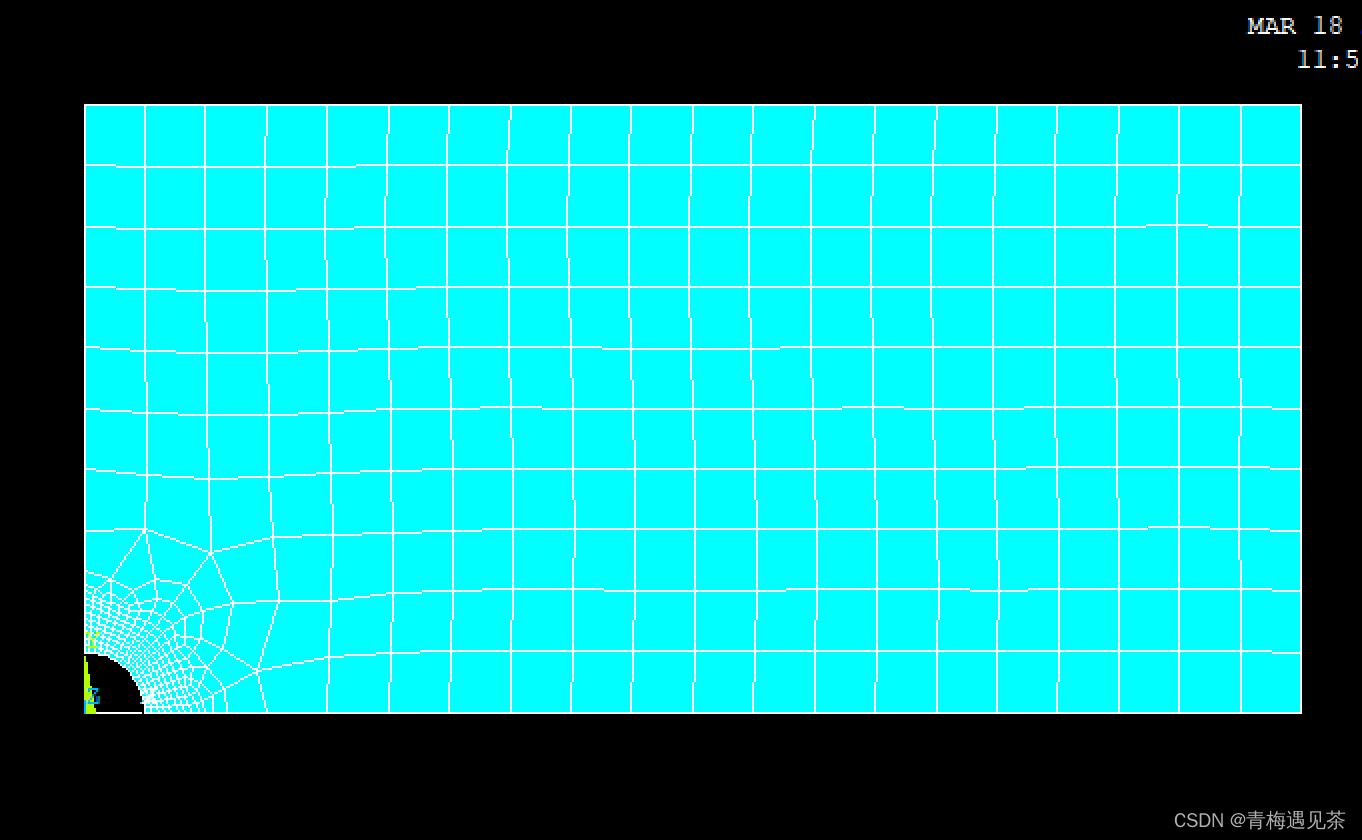

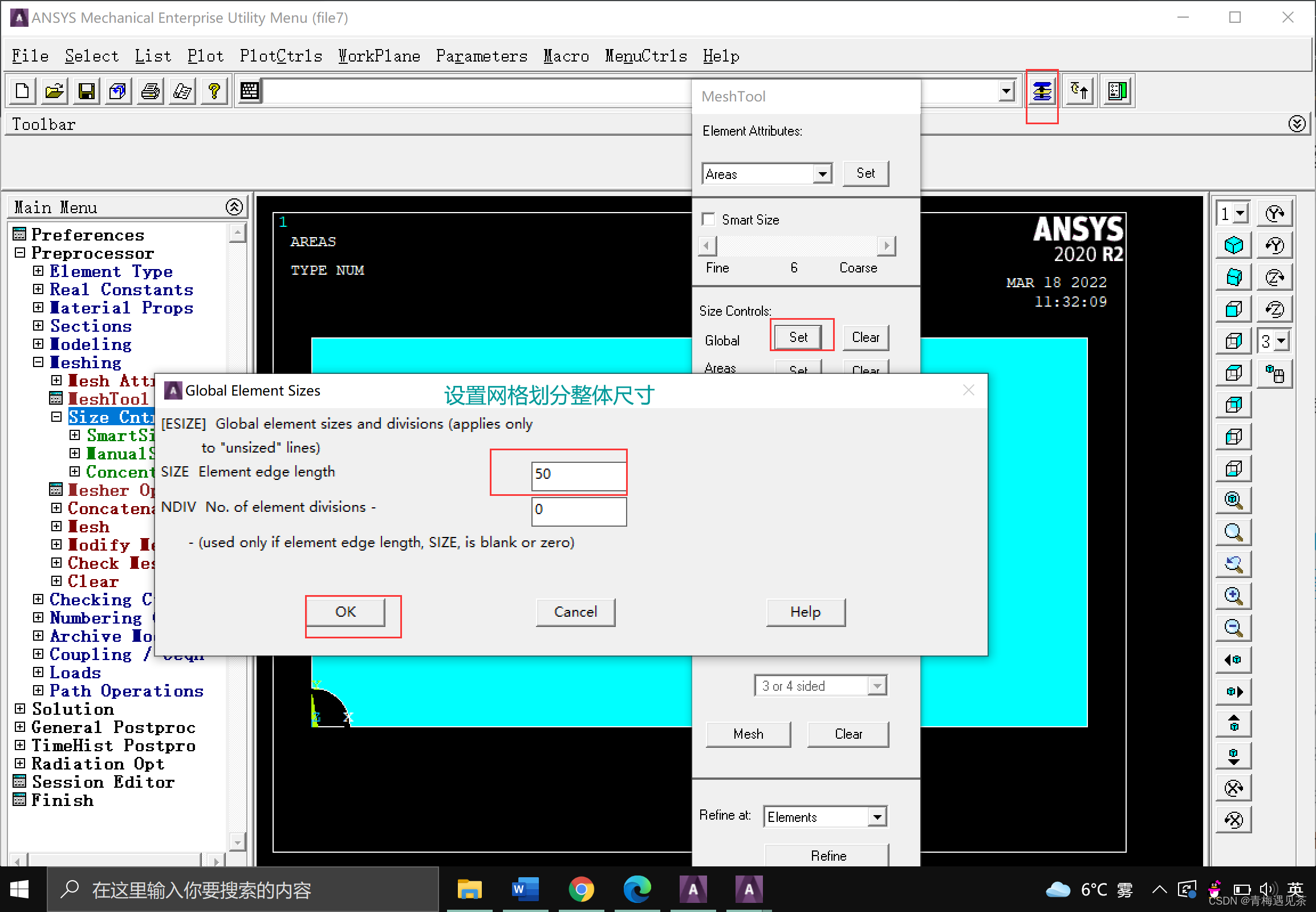

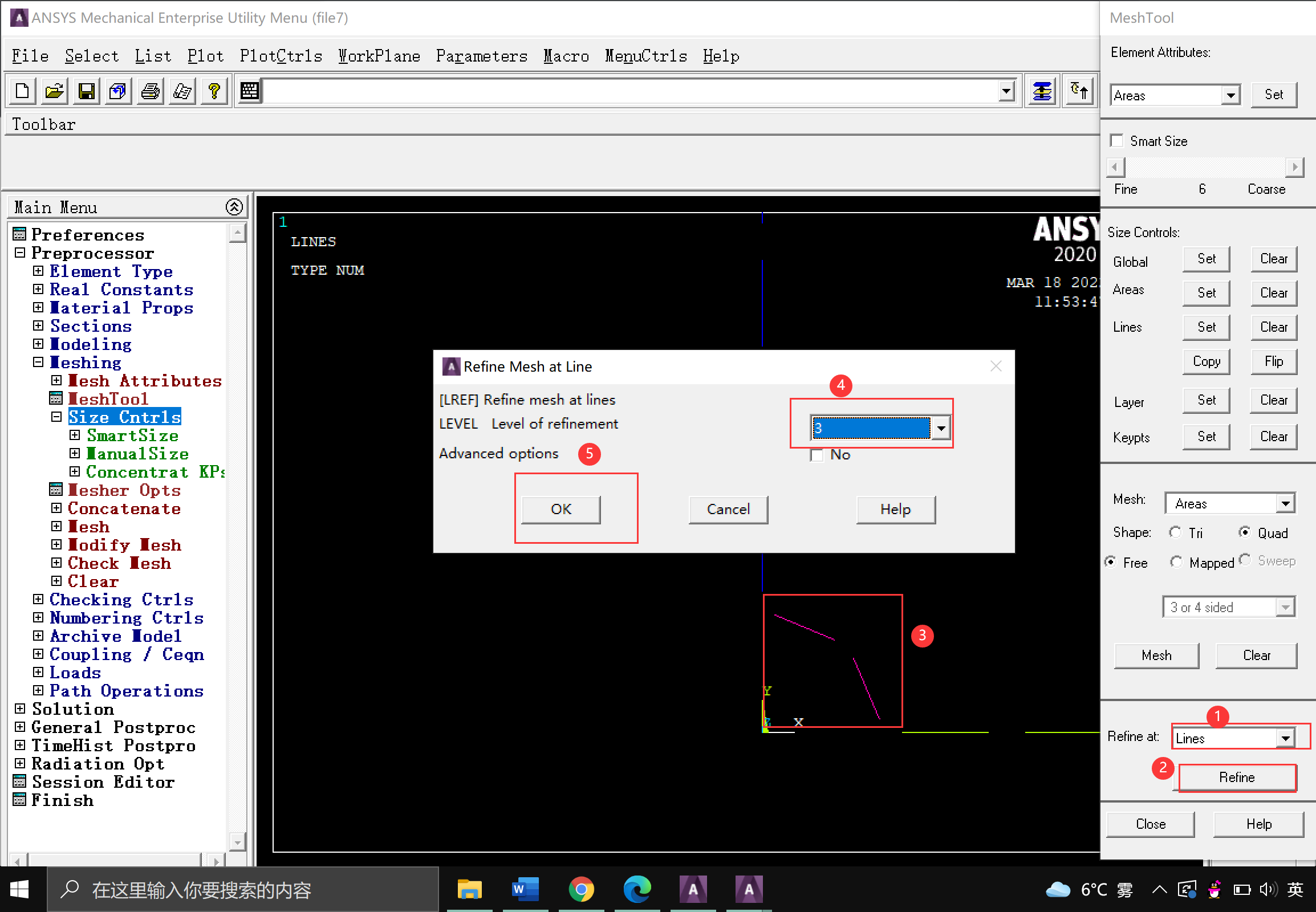

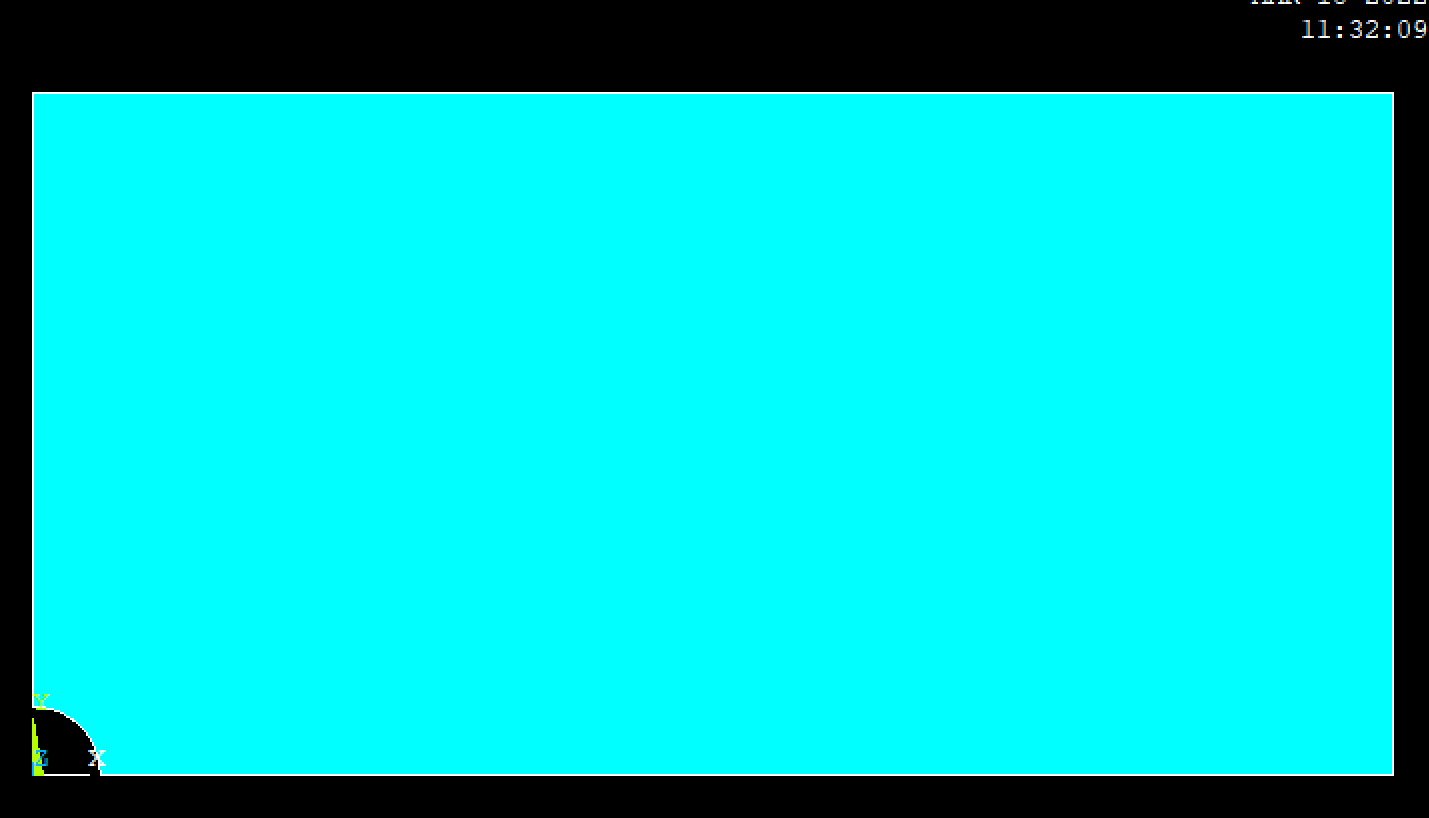

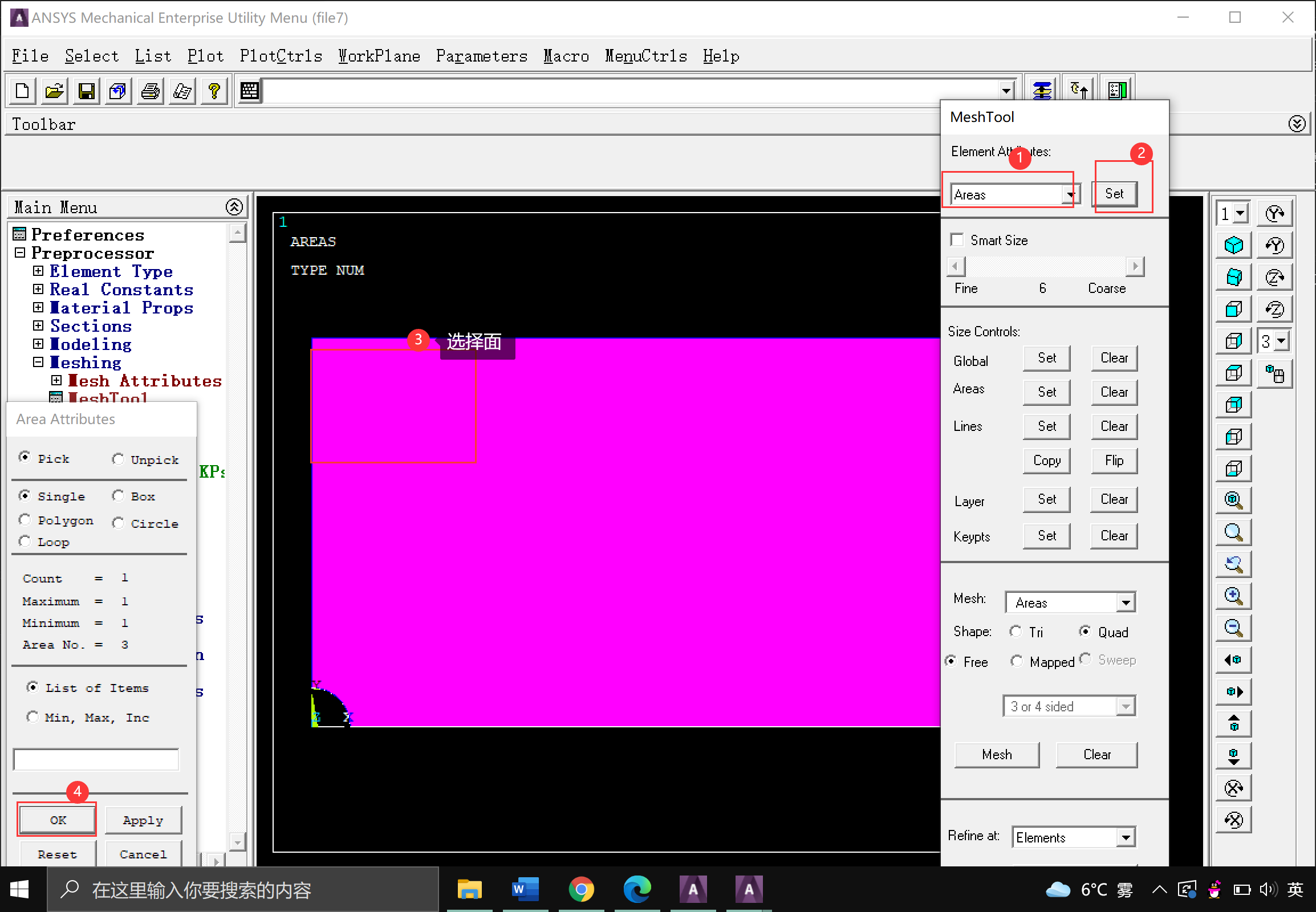

第四步：划分网格

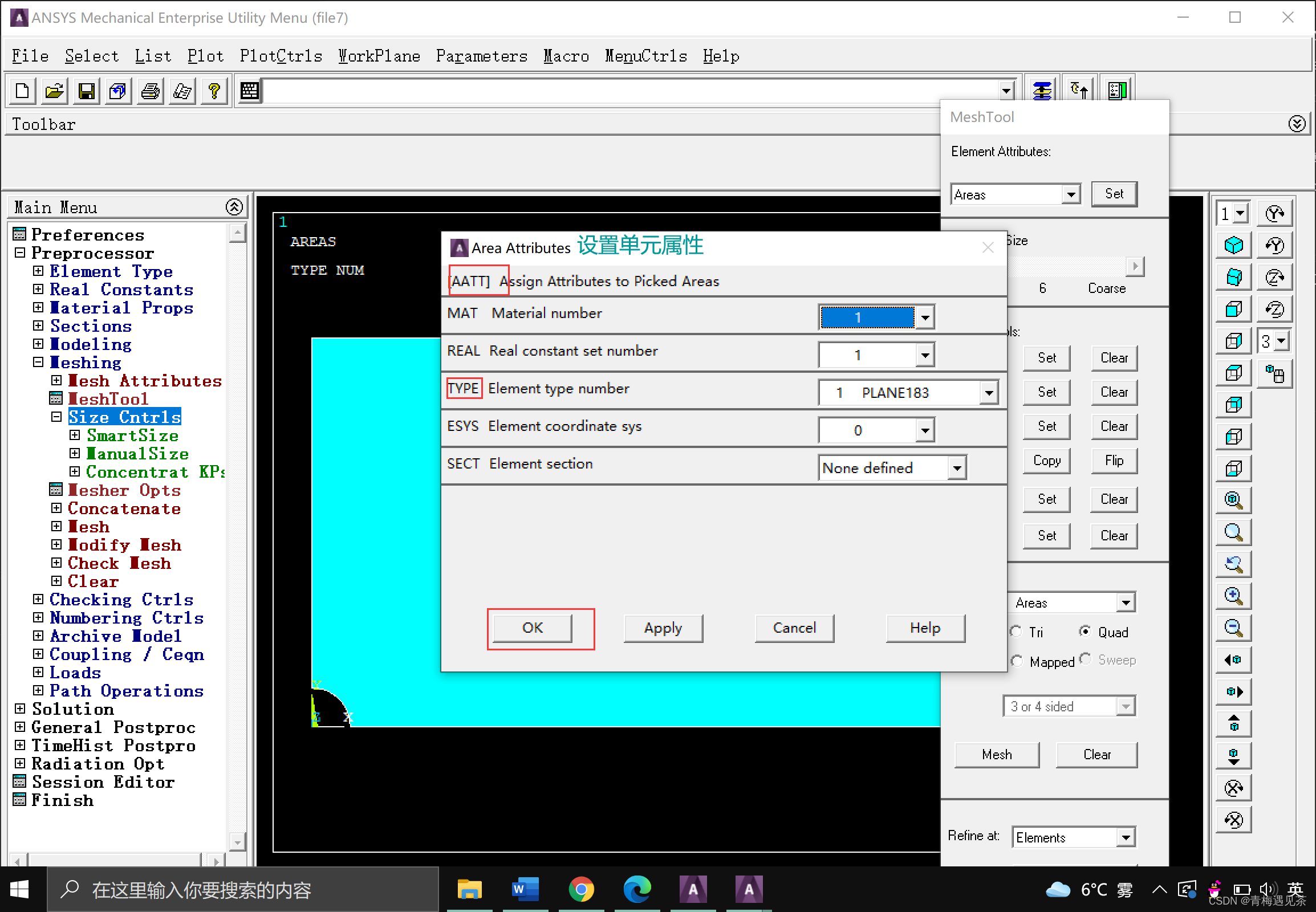

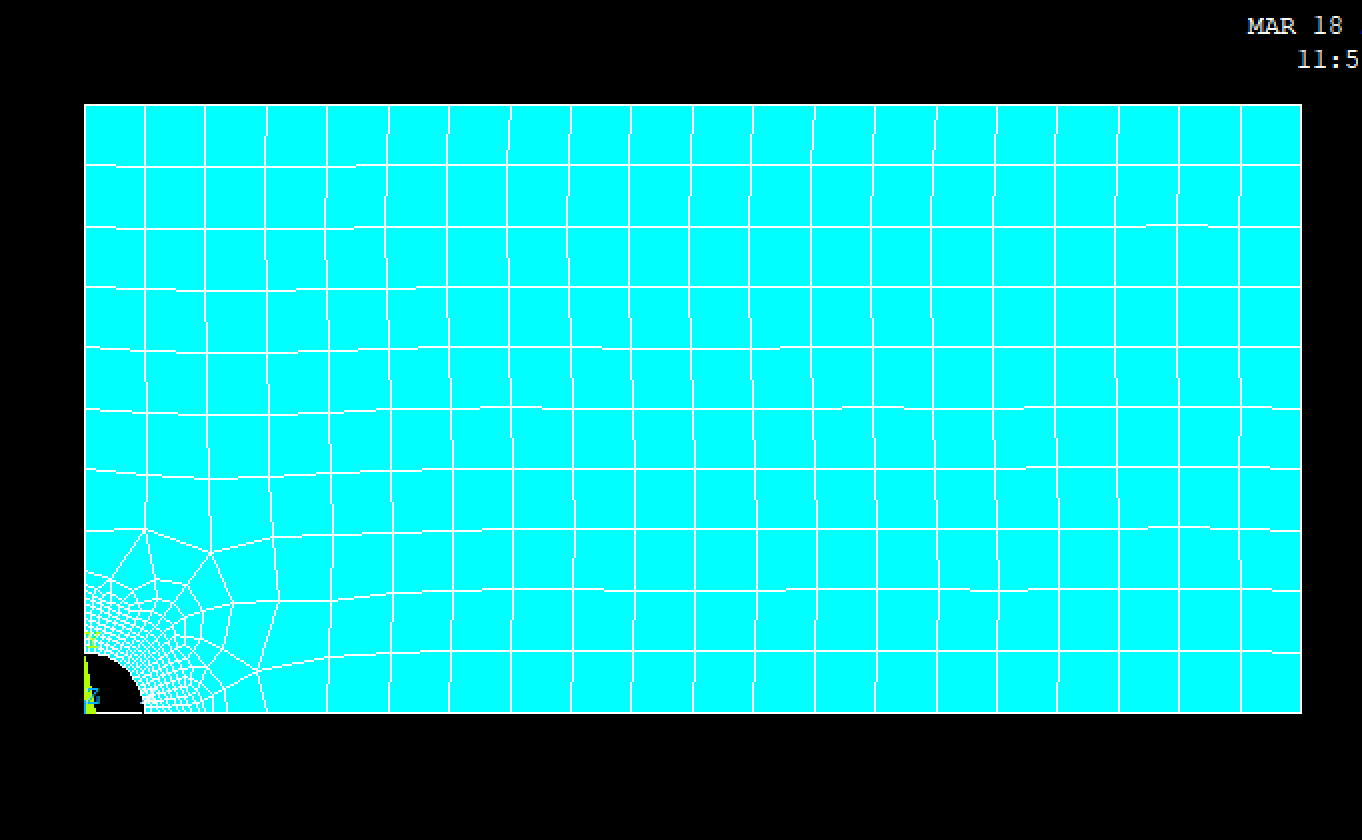

在这里插入图片描述

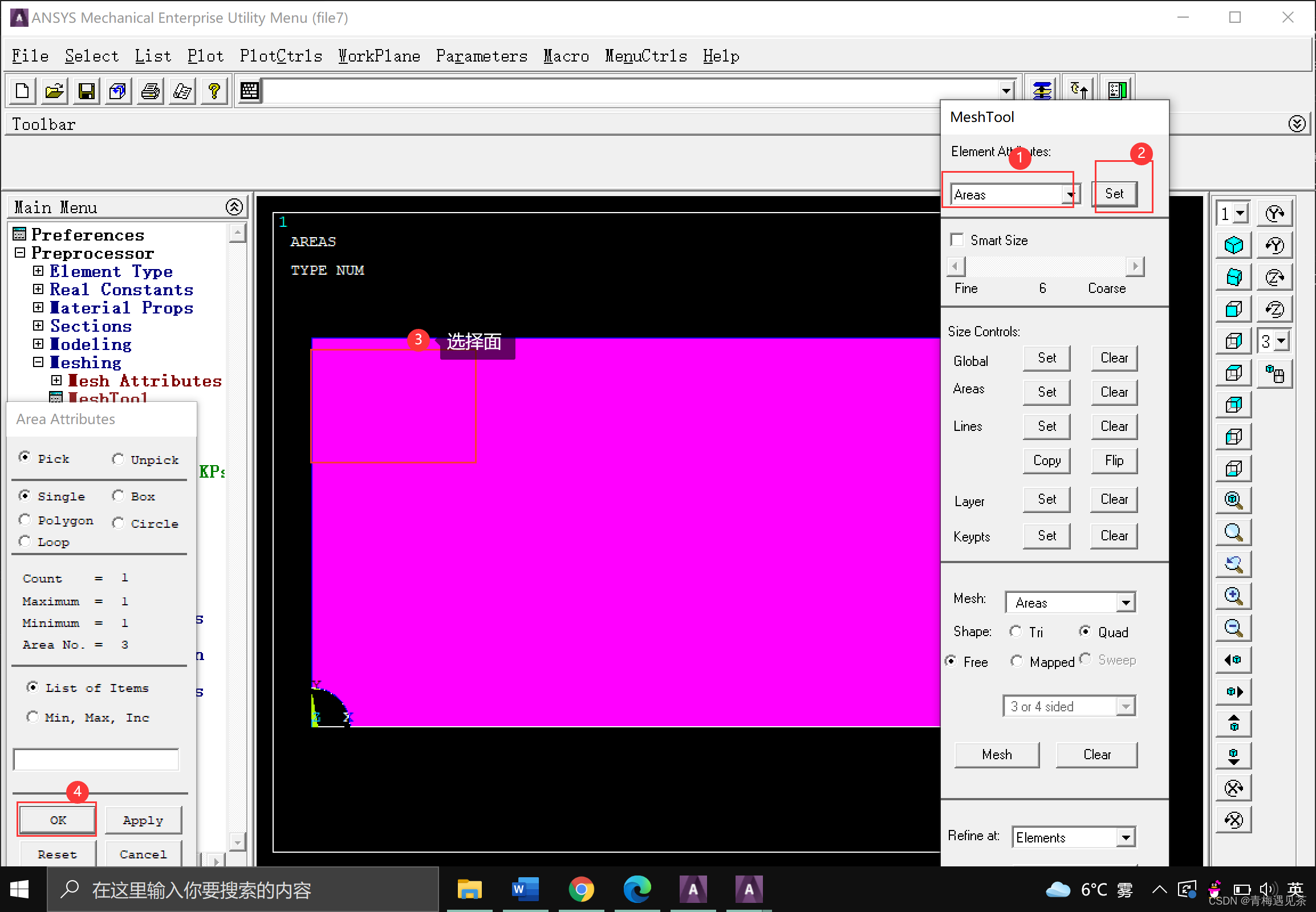

在这里插入图片描述

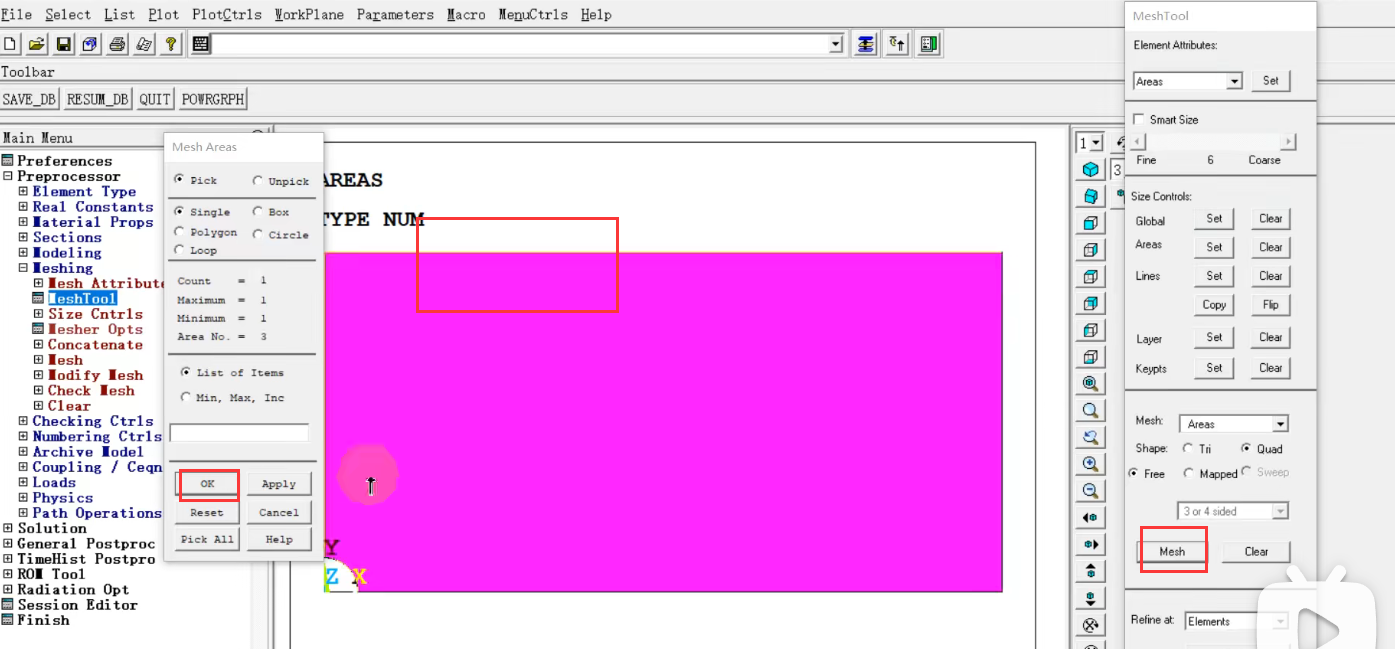

在这里插入图片描述

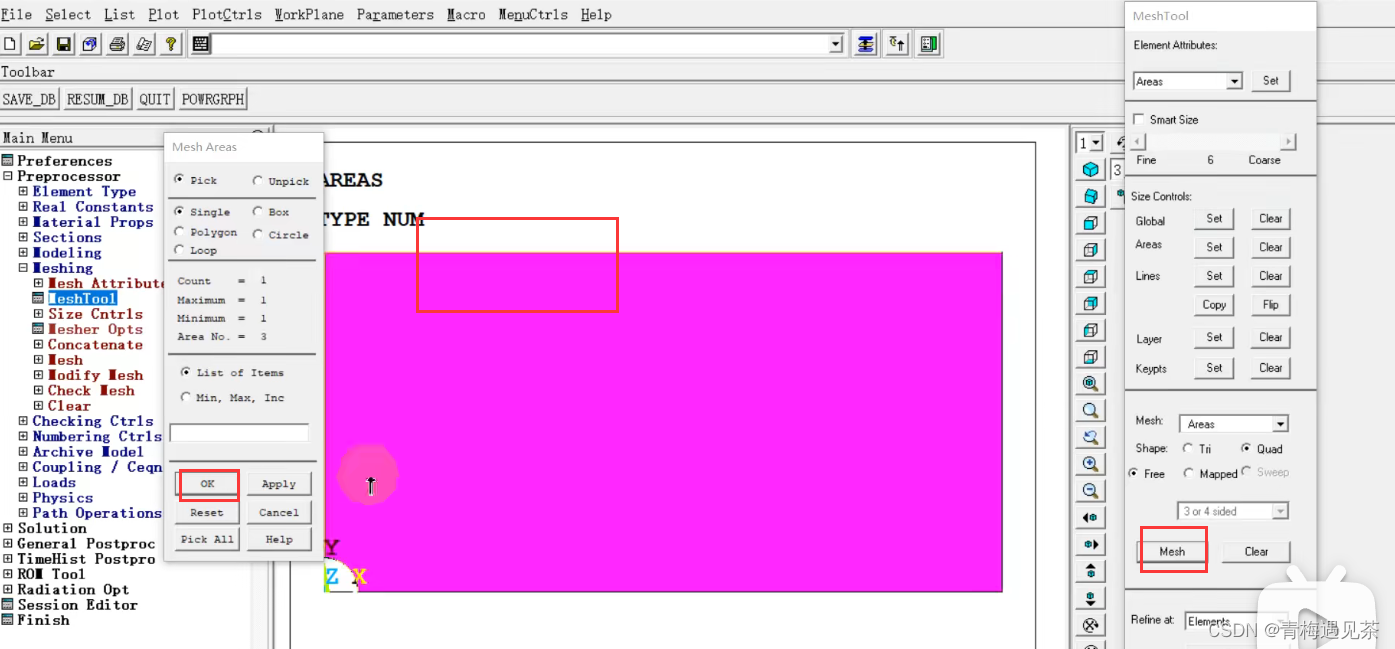

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

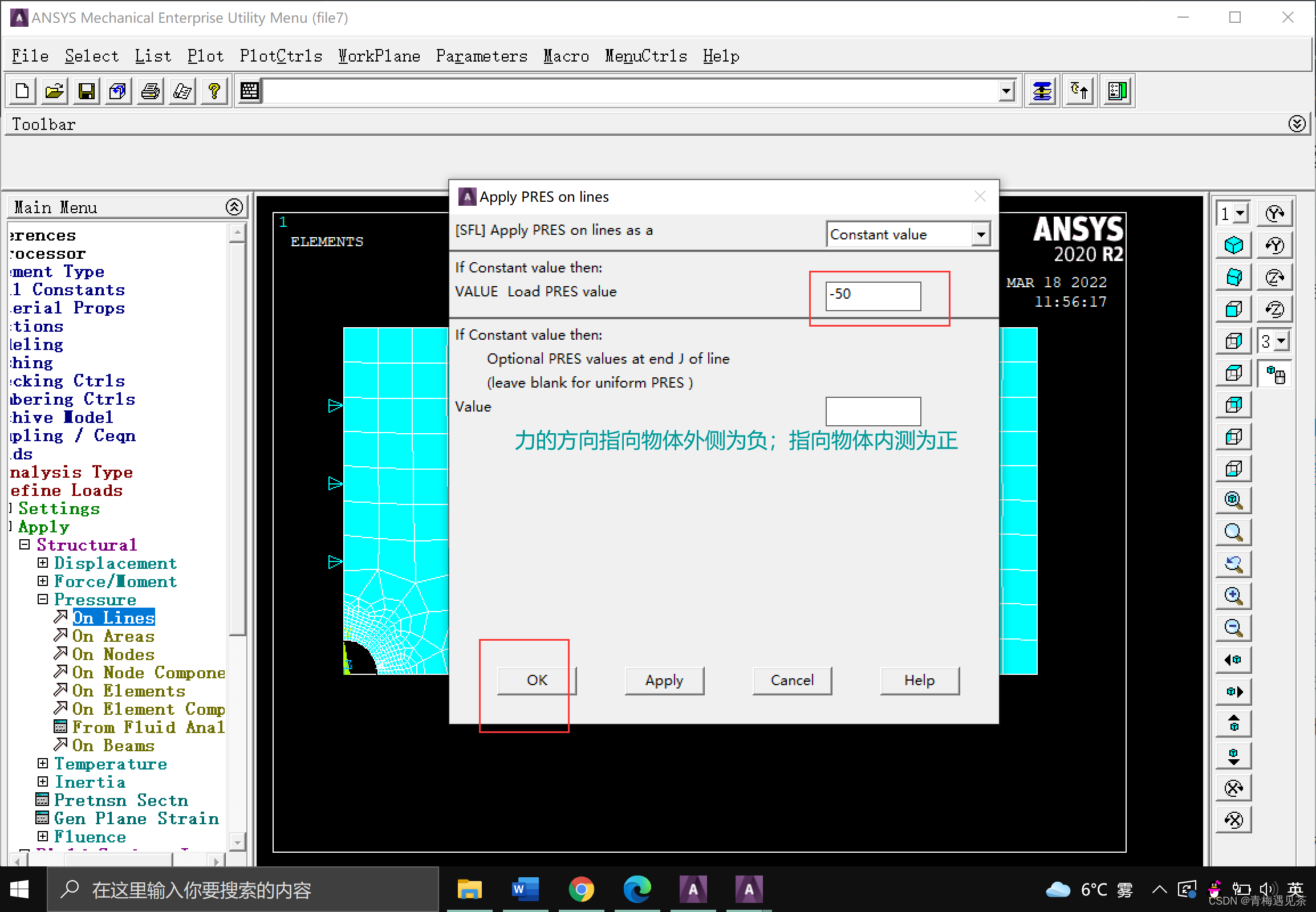

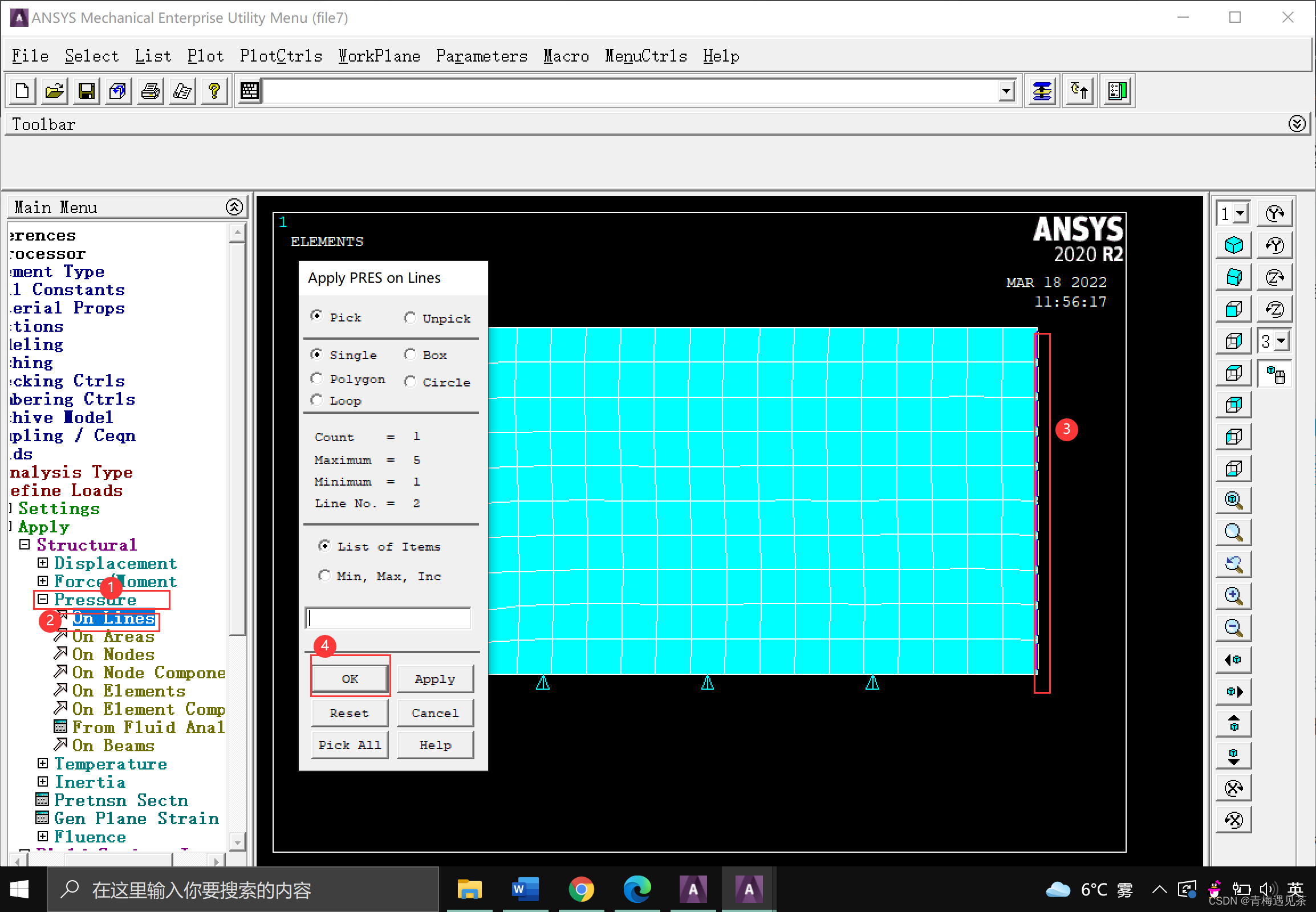

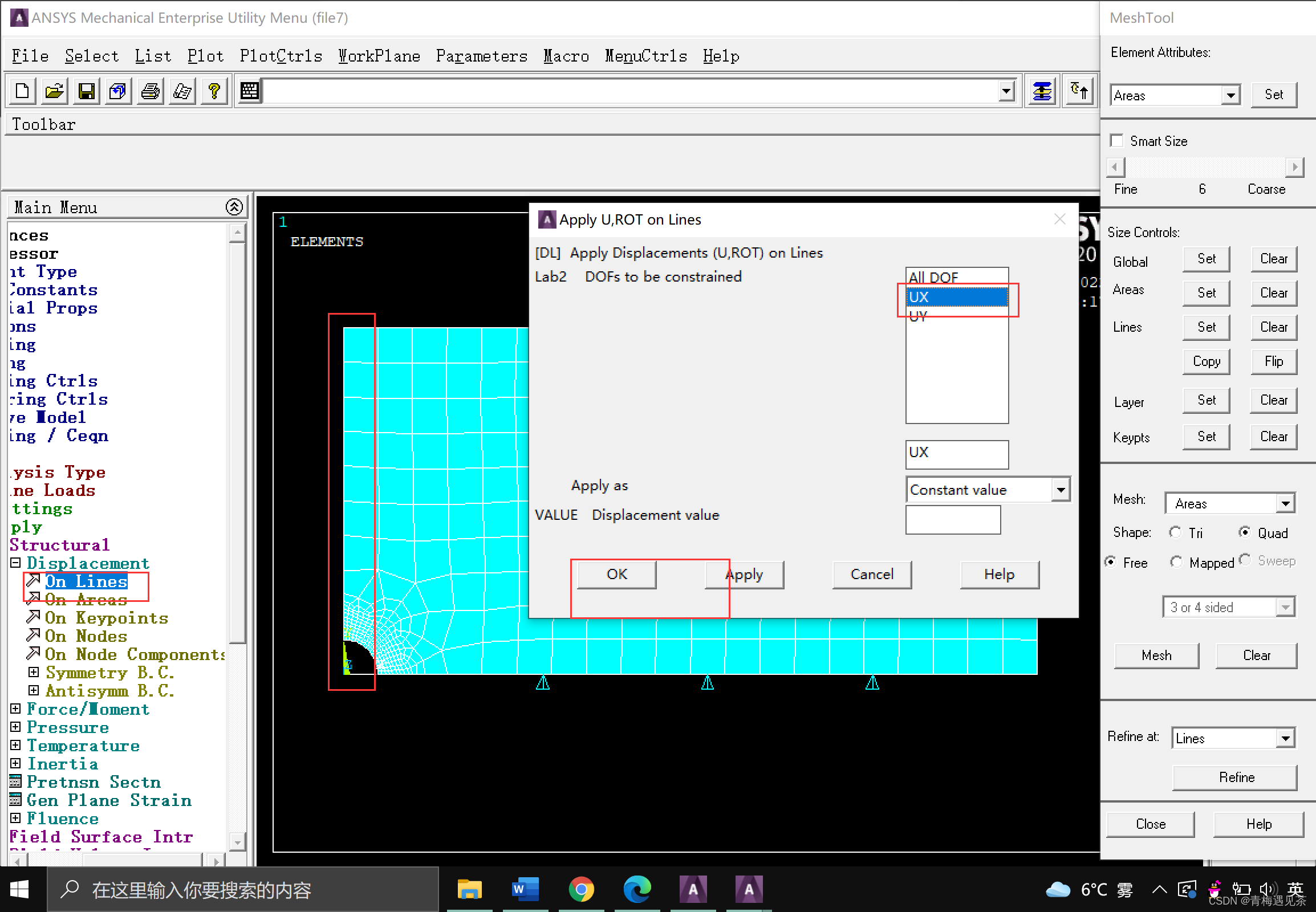

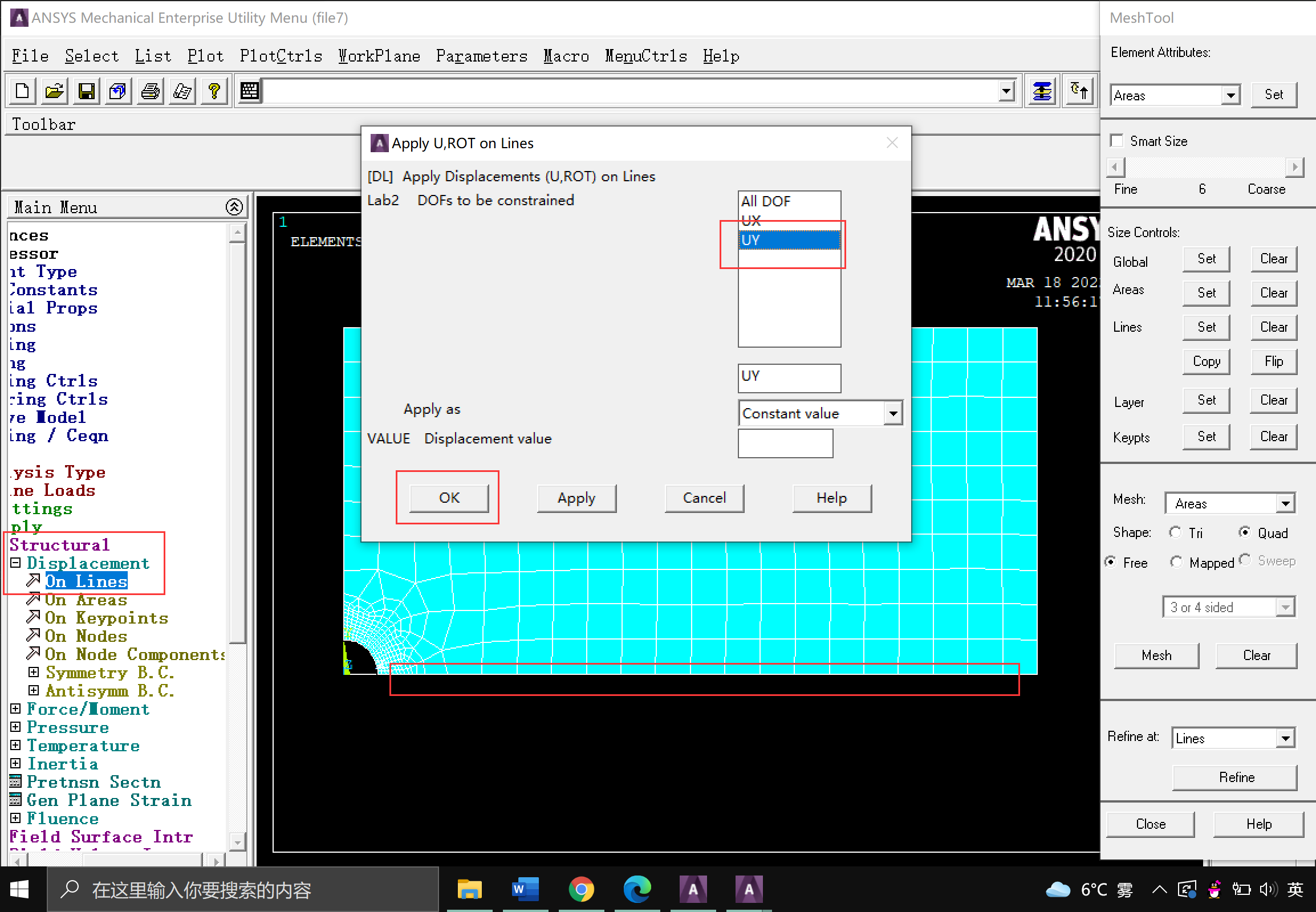

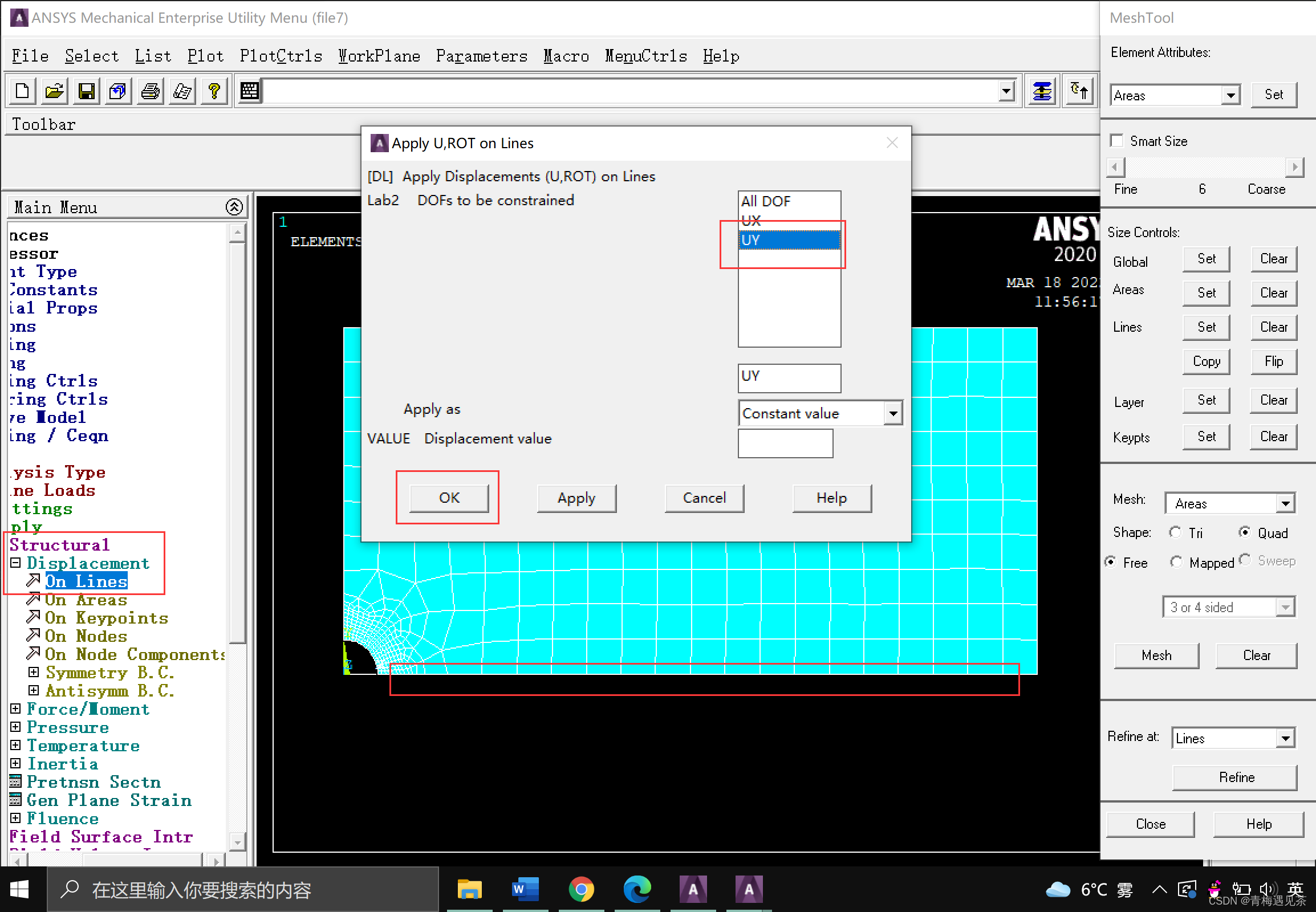

第五步：施加载荷和边界条件

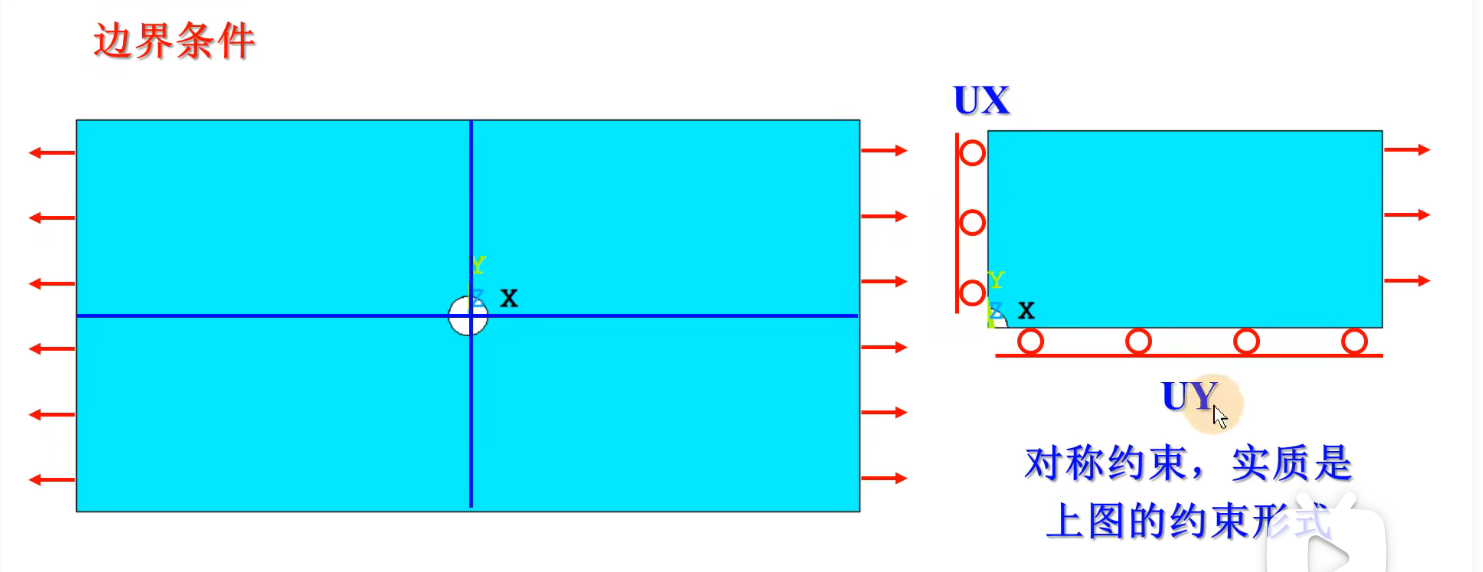

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

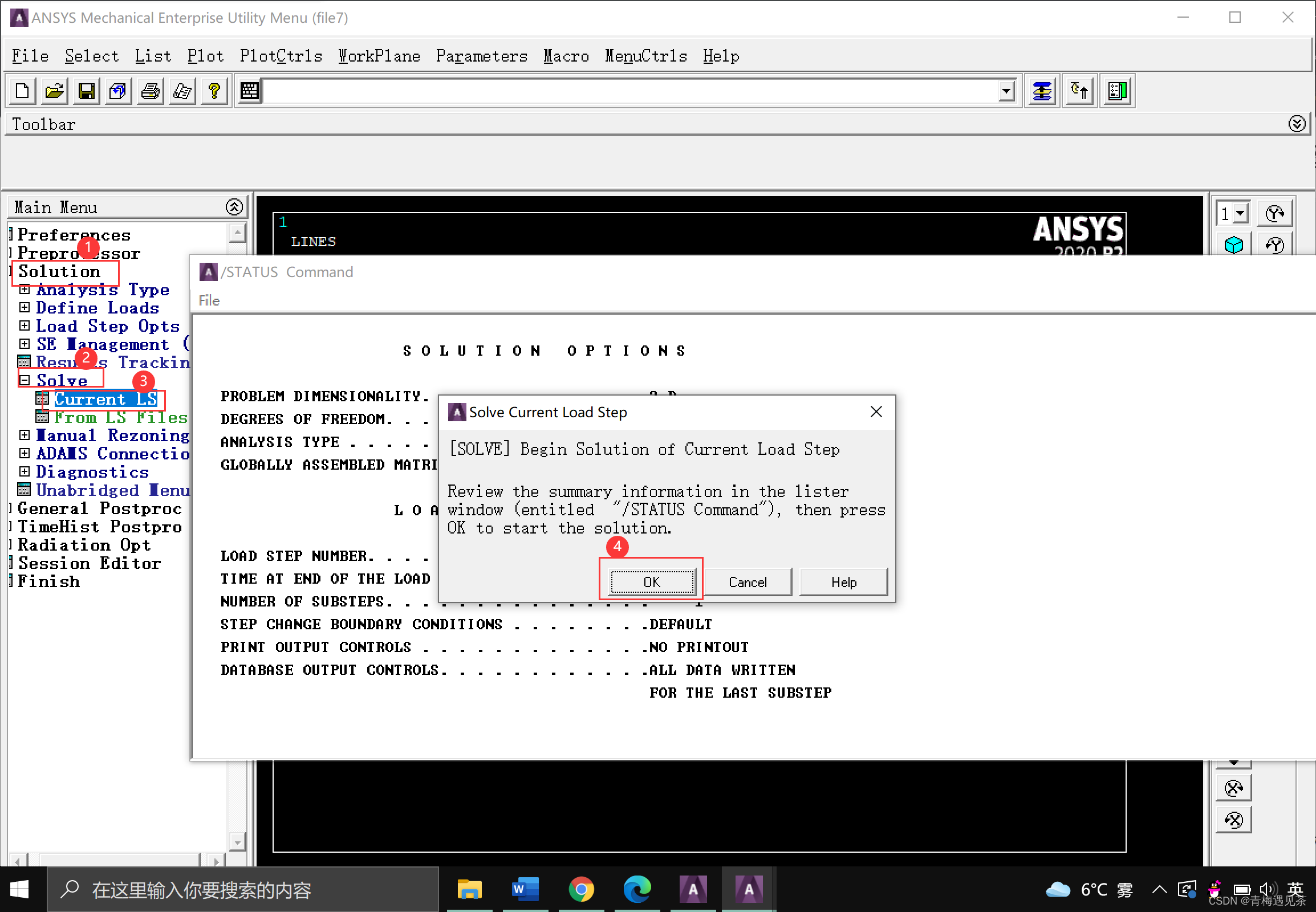

第六步：求解

在这里插入图片描述

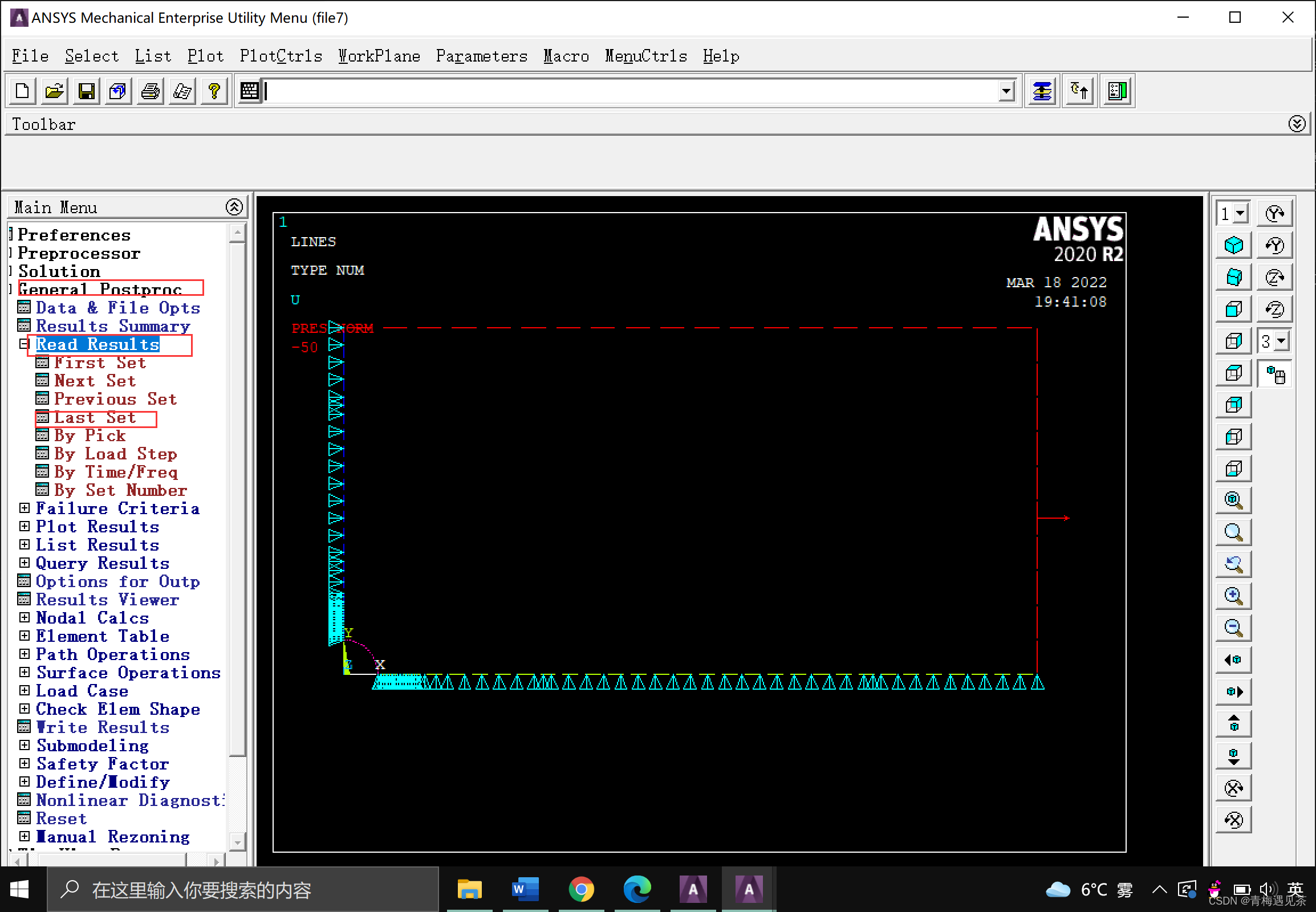

第七步：读取结果

在这里插入图片描述

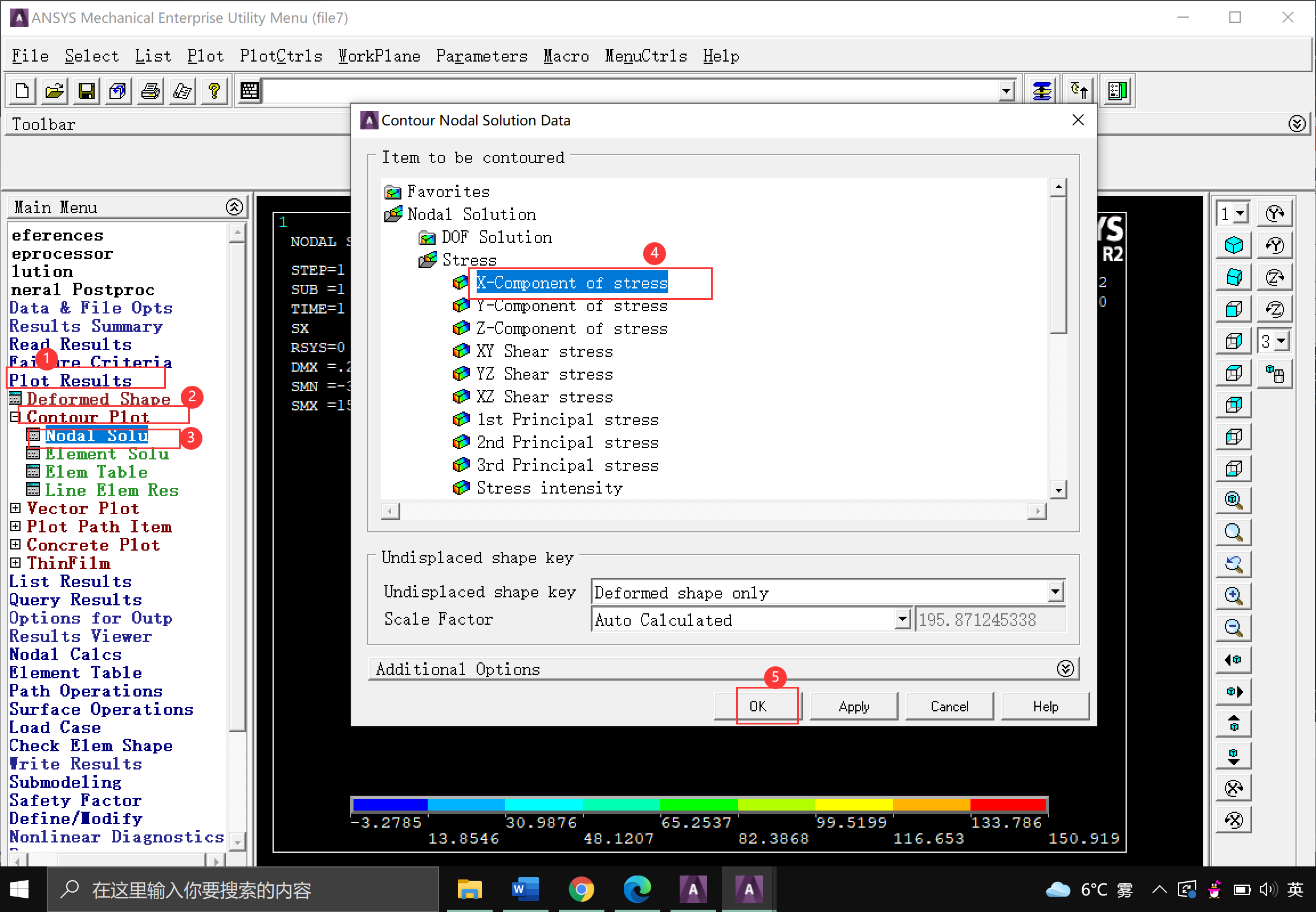

第八步：查看应力图

在这里插入图片描述

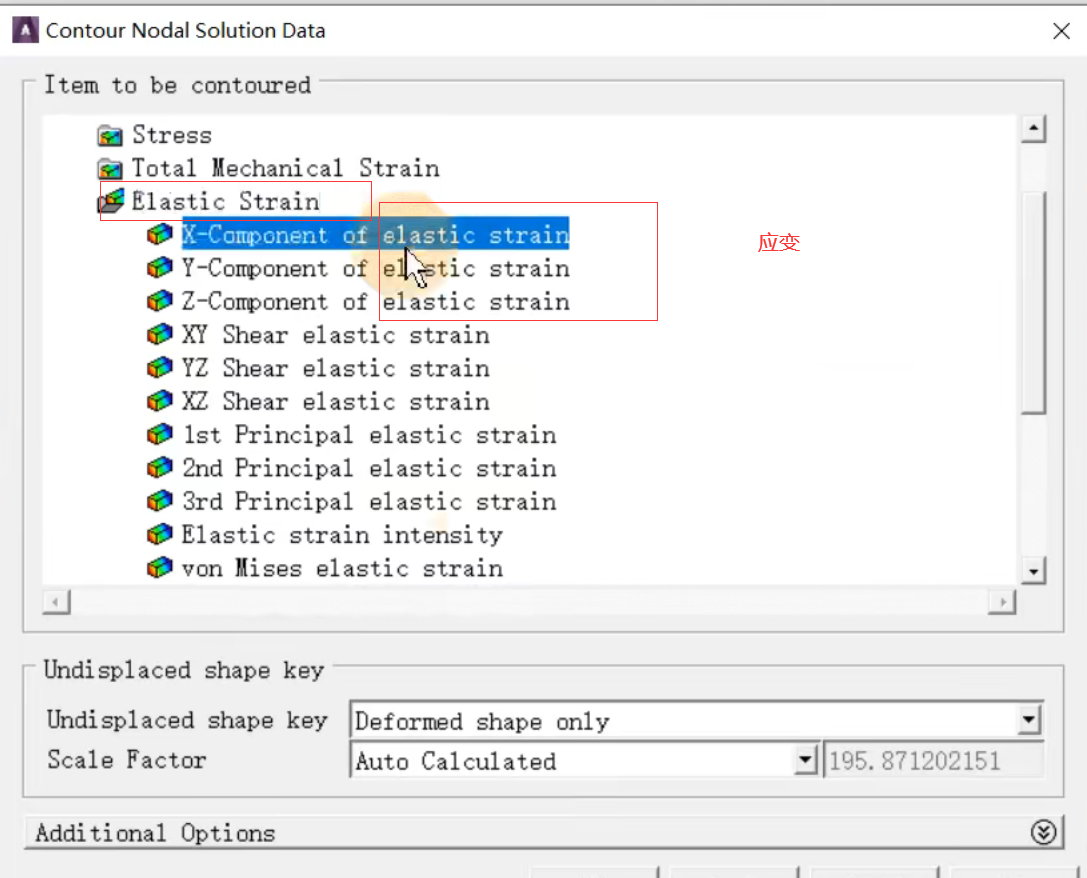

查看应变图

在这里插入图片描述

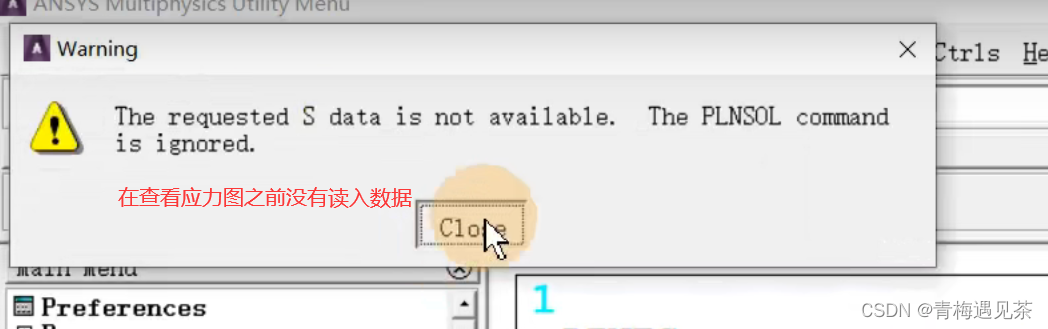

注：在查看云图结果之前，一定要读取数据结果，否则会出现以下错误：

在这里插入图片描述
