背景：

1、公司机房没有专用的温度监控设备，以往是通过snmp功能get服务器的CPU或是主板温度，根据偏差值算出机房的大致温度(温度计值与服务器的差值)，可最近研发部门经常在服务器跑高负载任务，导致计算出的环境温度极度不准

2、网上虽然有成套的温度报警产品，但从以下方面讲不符合公司要求：

2-1：现有产品多是通过邮箱或是手机语音/手机短信、微信报警，而我司需要对接到内部平台统一报警

2-2：网上的设备大多在200~400元价格，支持云功能的还要续平台费(每年要提采购、报销审批，内部流程很麻烦)

实现过程：

1、首先是购买硬件设备，网关+温度传感器大概需要200~220元左右，如下图所示：

· 左侧图片为modbus tcp网关，实现485或是modbus rtu协议转modbus tcp协议

· 右侧图片为温湿度探头，支持modbus rtu协议，通过485连接网关、然后转为tcp协议

2、系统及软件方面：

· 在linux系统安装5.2版本以上的Zabbix-Server (5.2开始支持modbus协议)

· zabbix-agent2 (当前仅zabbix-agent2版支持modbus，后期可能会增加zabbix-agent的支持)

3、在这里理顺一下逻辑，否则各位在配置时可能会出现错误或是疑问：

· 虽然Zabbix-Server可以直接对被监控主机做一些例如ping、snmp、service.perf、port.perf等的监控，但是modbus数据的获取是通过zabbix-agent2实现的，也就是说agent2获取到被控主机的modbus数据，再将结果回传到Zabbix-Server。如果modbus设备自身、或是所在网络有防火墙策略的话，需要放行agent2主机访问(Zabbix的server和agent可以安装到同一个linux系统上)

4、部署Zabbix-Server，因为官网有十分详尽的教程、在此不做描述，这里要提一句：官网命令中安装的数据库并不完整，需要自行手动安装下mariadb

· 官网链接：官网安装教程

5、安装zabbix-agent2，这里着重说明一下：modbus需要zabbix-agent2的支持，而我们通过命令yum install zabbix-agent默认安装的是v1版，Zabbix-Server自带的也是v1版agent

· 首先停用或是卸载旧版agent(如果存在的话)，拿centos7来说，可以执行systemctl stop zabbix-agent; yum autoremove zabbix-agent进行停用后的卸载

· 因为zabbix-agent2部分使用go语言编写，所以它依赖go环境，这里我们通过一键安装脚本部署(基于Centos安装，如果是debian的话需要提前安装sudo)：

引用链接：一键安装go环境

git clone https://gitee.com/xuthus5/golang-install-shell.git (如果报错需要安装git)

cd golang-install-shell

chmod +x install.sh

./install.sh

· 出现以下安装界面后，选择0 安装golang环境，然后按默认参数安装即可：

0. 安装golang环境
1. 安装gopm跨墙
2. 安装web框架
3. 安装包
4. 退出

输入操作编号：0

选择安装版本：

1. 1.11
2. 1.10.4
3. 1.9.7
4. 1.8.7

输入安装版本编号(默认1):


输入程序安装目录GOROOT(默认 /usr/local)：
输入GOPATH目录(默认 /root/go)：
·  安装完成后，选择4 退出

go version go1.11 linux/amd64
环境变量配置成功！请执行 source /root/.bashrc 确保配置生效
----------------------------------
0) 安装golang环境
1) 安装gopm跨墙
2) 安装web框架
3) 安装包
4) 退出
----------------------------------
输入操作编号：4
基于ARM-Linux的Modbus串口服务器设计    ← 下载

· 安装zabbix-agent2：

# 添加官网源
rpm -Uvh https://repo.zabbix.com/zabbix/5.4/rhel/7/x86_64/zabbix-release-5.4-1.el7.noarch.rpm


# 清除yum缓存
yum clean all


# 安装agent2，安装完后程序会自动运行、并自动配置开机自启动功能
yum install zabbix-agent2


· 安装成功后编辑配置文件：

# 编辑配置文件
vi /etc/zabbix/zabbix_agent2.conf
# 根据实际环境修改以下项目
Hostname=
Server=
ServerActive=


# 配置完成后重启agent2
systemctl restart zabbix-agent2

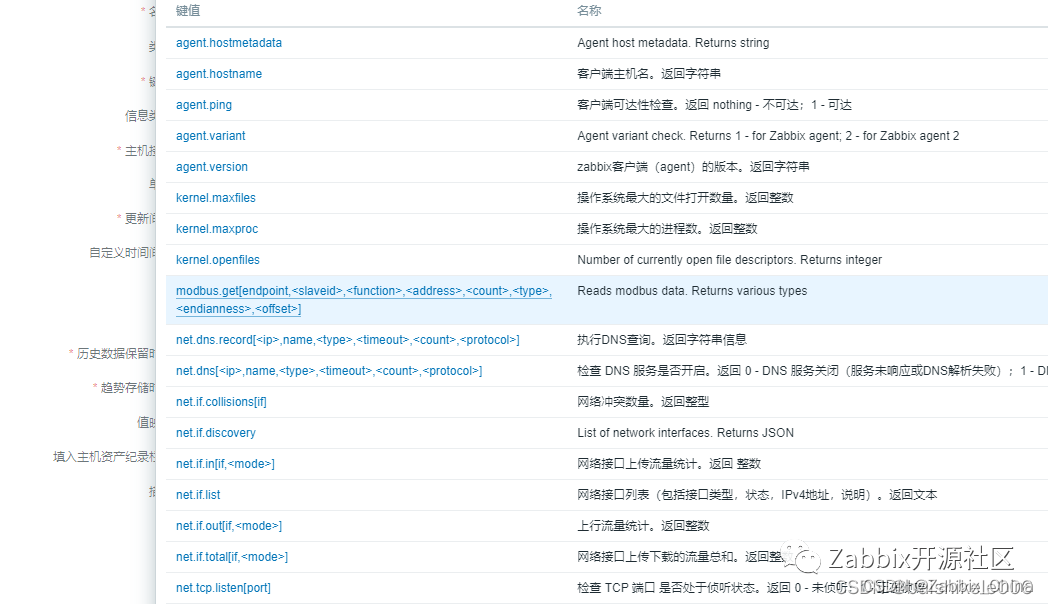

· 在Zabbix-Server服务器添加安装了zabbix-agent2的主机，并添加modbus监控项


![在这里插入图片描述](https://img-blog.csdnimg.cn/7792cc4728334ae6948e06398e1d2882.png#pic_center)






· 这里引用官网对modbus监控项的详细介绍及访问链接：官网介绍

![在这里插入图片描述](https://img-blog.csdnimg.cn/b335cd085c5d4d9a8bfa065d18f7bc77.png#pic_center)

· 这是根据实际环境修改后的参照表：

![在这里插入图片描述](https://img-blog.csdnimg.cn/0e708242e13840b2b45d64e07bcf0799.png#pic_center)



· 我所用到的温度传感器给出的温度值是实际值的10倍，所以在zabbix进程中要除以10(也就是乘以0.1)


![在这里插入图片描述](https://img-blog.csdnimg.cn/d35860e75c2c48e28f969b732b651007.png#pic_center)




· 设置完监控项后，agent端要等1分钟左右才能使用新的监控项，如果着急的话可以手动执行systemctl restart zabbix-agent2，让agent2强制重启并立即获取新的监控项：

这是获取到的温度值：


![在这里插入图片描述](https://img-blog.csdnimg.cn/a52ad8aba0674550b9b7f6d40eda7adb.png#pic_center)





· 在调试过程中如果遇到modbus网关没响应、zabbix报网关错误等，可以下载调试工具、将本机作为网关服务器，然后让zabbix-agent2访问本机，根据接收信息里面的数据分析是哪里出现的错误：

工具下载地址：调试助手



![在这里插入图片描述](https://img-blog.csdnimg.cn/bc9f20c282d249a89d2c4fab55713dab.png#pic_center)
