海思AI芯片（Hi3559/Hi3516）开发（二）：开发环境搭建——交叉编译和安装QT5

文章目录

概述
下载和安装QtCreator
下载和安装Qt5
QtCreator的设置
创建测试工程
- Qt库文件
后续工作
参考文档

概述

出于个人习惯，我喜欢使用QT来开发C++语言的应用程序，其IDE环境虽不是最优秀的，但是它的Qt程序库还是用起来很顺手，比STL好用的多。

接下来，将介绍在Ubuntu环境下交叉编译和安装Qt5的过程。

下载和安装QtCreator

QtCreator是一个集成开发环境，类似于巨软的Visual Studio，当然比它简单和简洁许多。

具体下载和安装过程参见以下链接，基本上不会出现什么问题，这里就不再赘述。

https://blog.csdn.net/u013934107/article/details/80712418

下载和安装Qt5

下载QT的源代码

这里使用最新的Qt版本5.14.2，下载地址为：

https://download.qt.io/archive/qt/5.14/5.14.2/single/qt-everywhere-src-5.14.2.tar.xz

解压缩

创建
/home/username/arm-build/
目录（注：这里的username是Ubuntu登录的用户名，需要依据自己的用户名更改，下同）

mkdir /home/username/arm-build

把下载的文件放在
/home/username/arm-build/
目录下，进行解压缩，操作步骤如下：

tar –vxf qt-everywhere-src-5.14.2.tar.xz
cd qt-everywhere-src-5.14.2

修改qmake配置信息

配置文件在以下目录中：（注意，这里有很多类型的配置文件，对应不同的系统和处理器）

qt-everywhere-src-5.14.2/qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf

使用文本编辑器打开qmake.conf文件，修改后的内容为：

#
# qmake configuration for building with arm-linux-gnueabi-g++
#

MAKEFILE_GENERATOR      = UNIX
CONFIG                 += incremental
QMAKE_INCREMENTAL_STYLE = sublib

QT_OPA_DEFAULT_PATFORM = linux

include(../common/linux.conf)
include(../common/gcc-base-unix.conf)
include(../common/g++-unix.conf)

# modifications to g++.conf
QMAKE_CC                = aarch64-himix100-linux-gcc
QMAKE_CXX               = aarch64-himix100-linux-g++
QMAKE_LINK              = aarch64-himix100-linux-g++
QMAKE_LINK_SHLIB        = aarch64-himix100-linux-g++

# modifications to linux.conf
QMAKE_AR                = aarch64-himix100-linux-ar cqs
QMAKE_OBJCOPY           = aarch64-himix100-linux-objcopy
QMAKE_NM                = aarch64-himix100-linux-nm -P
QMAKE_STRIP             = aarch64-himix100-linux-strip
load(qt_config)

修改完成后保存退出。

创建configure配置参数

在
qt-everywhere-src-5.14.2
目录中创建
autoConfig.sh
文件，填写以下内容：

#!/bin/sh
./configure \
		-prefix /opt/Qt-5.14.2-arm/ \
		-release \
		-opensource \
		-make libs \
		-xplatform linux-arm-gnueabi-g++ \
		-optimized-qmake \
		-pch \
		-qt-libjpeg \
		-qt-zlib \
		-no-opengl \
		-no-sse2 \
		-no-openssl \
		-no-cups \
		-no-glib \
		-no-iconv \
		-no-xcb \
		-no-accessibility \
		-no-dbus \
		-skip qt3d \
		-skip qtcanvas3d \
		-skip qtpurchasing \
		-skip qtactiveqt \
		-skip qtandroidextras \
		-skip qtcharts \
		-skip qtconnectivity \
		-skip qtdatavis3d \
		-skip qtdeclarative \
		-skip qtgamepad \
		-skip qtvirtualkeyboard \
		-nomake examples \
		-nomake tools \
		-nomake tests
exit

保存后退出。

其中：

-prefix
是
make install
命令执行时，安装的目录；
-xplatform
对应的是前面
qmake.conf
文件的目录；
-make libs
表示编译成动态链接库，需要手动把so库文件复制到开发板上；
删除了很多不需要的库，也没有编译示例程序、工具和测试程序，这会加快编译速度。

编译

在
qt-everywhere-src-5.14.2
目录中执行以下命令，自动生成
Makefile
文件：

chmod +x autoConfig.sh
./autoConfig.sh

执行成功后，进行编译：

make –j4

编译的时间大概10多分钟，与计算机配置有关。

编译完成后，执行安装命令

sudo make install

由于在
autoConfig.sh
文件中已经指定了安装路径，所以将自动安装到
/opt/Qt-5.14.2-arm
目录下。

QtCreator的设置

启动QtCreator，打开“工具——>选项——>Kits”构建套件设置页面。

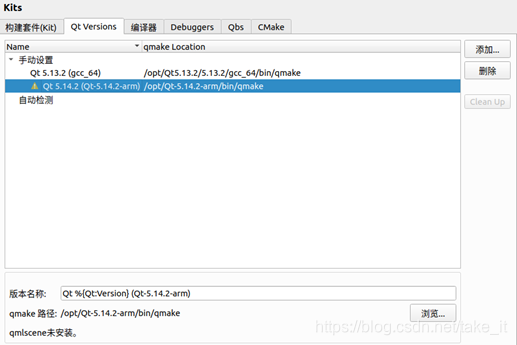

首先其换到“Qt Version”，添加qmake，路径为：

/opt/Qt-5.14.2-arm/bin/qmake

qmake路径设置

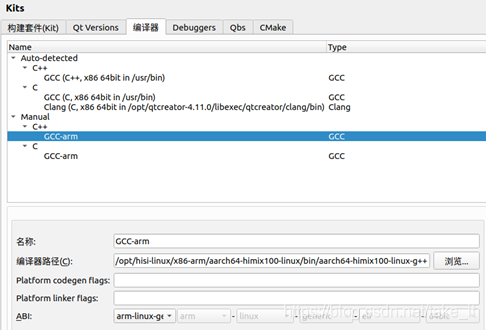

切换到编译器，添加C++和C编译器，其中C++编译器为：

/opt/hisi-linux/x86-arm/aarch64-himix100-linux/bin/aarch64-himix100-linux-g++

C++编译器设置

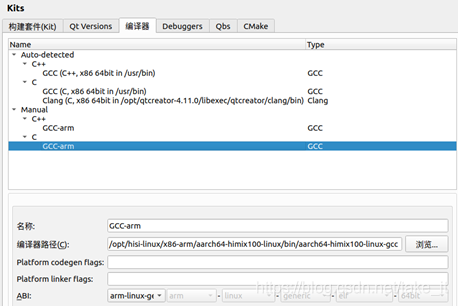

C编译器为：

/opt/hisi-linux/x86-arm/aarch64-himix100-linux/bin/aarch64-himix100-linux-gcc

C编译器设置

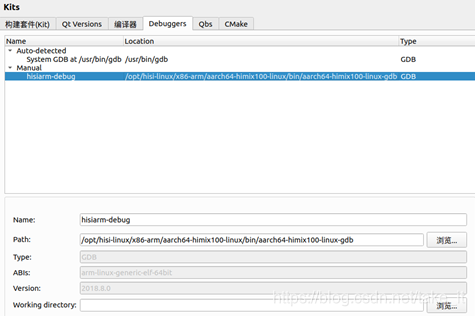

切换到Debugers，添加海思的调试器：

/opt/hisi-linux/x86-arm/aarch64-himix100-linux/bin/aarch64-himix100-linux-gdb

在这里插入图片描述

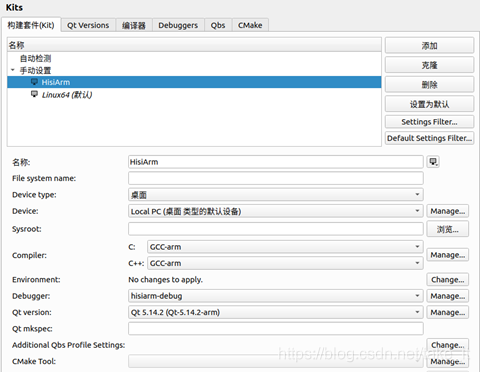

最后，添加构建套件，选择刚才设置的Qt Version、编译器和调试器。

注：图中设备类型和设备均为桌面类型的设备，这个还没有更改，在后续的调试功能设置中再进行说明。

至此，QtCreator的基本设置完成。

创建测试工程

为了测试Qt库是否编译正常，现在可以创建一个Hello World工程。

在创建工程时选择“Qt Console Application”，并选择刚才添加的构建套件，编译生成Release版本的程序文件。

代码如下：

#include <QCoreApplication>

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);
    printf("hello hisi linux.\r\n");
    return a.exec();
}

把编译成功的文件通过nfs，复制到开发板上。

Qt库文件

除了可执行文件外，还需要把调用的Qt库文件复制到开发板上，如果在没有安装Qt库文件前直接运行编译的程序，会出现无法找到
libQt5Core.so.5
的提示。

在
opt/Qt-5.14.2-arm/lib
目录中找到
libQt5Core.so.5.14.2
文件，注意一定要找到文件本身，而不是软连接文件（可以在控制终端中使用
ll
命令查看当前目录下的文件）。

把
libQt5Core.so.5.14.2
通过
nfs
复制到开发板上的
/usr/local/lib
目录下，并创建软连接，命令如下：

cp /mnt/nfs/libQt5Core.so.5.14.2 /usr/local/lib
ln –s libQt5Core.so.5.14.2 libQt5Core.so.5

此时，上述的程序就能正常运行了。

后续工作

折腾这么多，运气好的话，已经可以勉强开发海思芯片上的程序了。但开发起来很不方便，不能自动部署程序，不能加断点调试程序等等，这些内容下一篇继续折腾。
