进程ID类型

PID：这是 Linux 中在其命名空间中唯一标识进程而分配给它的一个号码，称做进程ID号，简称PID。在使用 fork 或 clone 系统调用时产生的进程均会由内核分配一个新的唯一的PID值。

TGID：在一个进程中，如果以CLONE_THREAD标志来调用clone建立的进程就是该进程的一个线程，它们处于一个线程组，该线程组的ID叫做TGID。处于相同的线程组中的所有进程都有相同的TGID；线程组组长的TGID与其PID相同；一个进程没有使用线程，则其TGID与PID也相同。

PGID：另外，独立的进程可以组成进程组（使用setpgrp系统调用），进程组可以简化向所有组内进程发送信号的操作，例如用管道连接的进程处在同一进程组内。进程组ID叫做PGID，进程组内的所有进程都有相同的PGID，等于该组组长的PID。

SID：几个进程组可以合并成一个会话组（使用setsid系统调用），可以用于终端程序设计。会话组中所有进程都有相同的SID。

PID命名空间

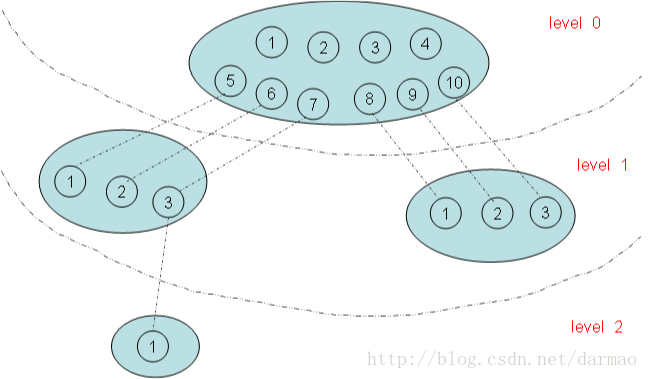

命名空间是为操作系统层面的虚拟化机制提供支撑，目前实现的有六种不同的命名空间，分别为mount命名空间、UTS命名空间、IPC命名空间、用户命名空间、PID命名空间、网络命名空间。命名空间简单来说提供的是对全局资源的一种抽象，将资源放到不同的容器中（不同的命名空间），各容器彼此隔离。命名空间有的还有层次关系，如PID命名空间，图1 为命名空间的层次关系图。



上图有四个命名空间，图中已经表明的映射关系。

命名空间增大了 PID 管理的复杂性，对于某些进程可能有多个PID——在其自身命名空间的PID以及其父命名空间的PID，凡能看到该进程的命名空间都会为其分配一个PID。因此就有：

全局ID：

在内核本身和初始命名空间中唯一的ID，在系统启动期间开始的 init 进程即属于该初始命名空间。系统中每个进程都对应了该命名空间的一个PID，叫全局ID，保证在整个系统中唯一。


局部ID：

对于属于某个特定的命名空间，它在其命名空间内分配的ID为局部ID，该ID也可以出现在其他的命名空间中。

与进程管理有关的数据结构

我们要解决的问题：

1.如何根据task_struct ID类型，命名空间找到局部ID？

2.如何根据局部ID，命名空间，ID找到对应的task_struct?

3.如何给一个新的进程找到一个可分配的进程ID？

我们先来看简单问题：一个PID对应一个task_struct:

struct task_struct {
    //...
    struct pid_link pids;
    //...
};

struct pid_link {
    struct hlist_node node;
    struct pid *pid;
};

struct pid {
    struct hlist_head tasks;        //指回 pid_link 的 node
    int nr;                       //PID
    struct hlist_node pid_chain;    //pid hash 散列表结点
};

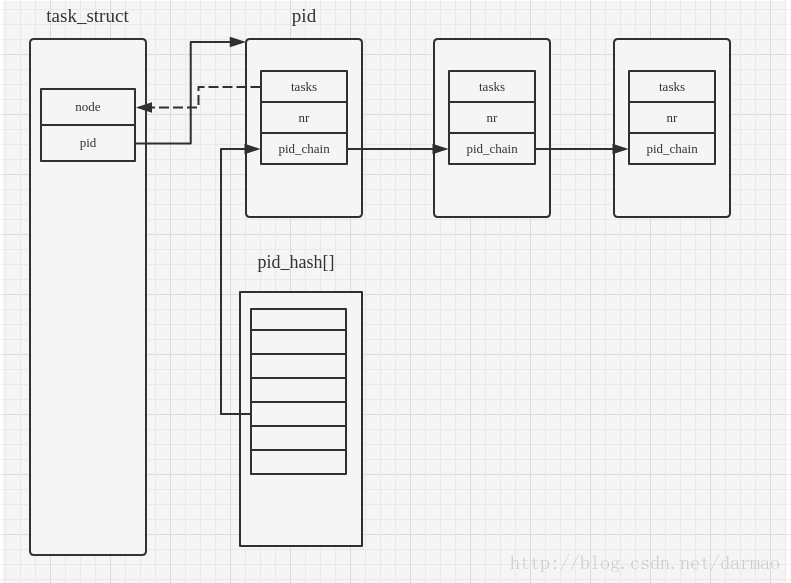

每个进程的 task_struct 结构体中有一个指向 pid 结构体的指针，pid 结构体包含了 PID 号。结构示意图如图2

当我们拿到一个进程的PID的时候，我们如何得到它的task_struct?

1.首先计算这个PID的hash，然后在pid_hash[]中寻找这个PID的结构体，如果冲突，则使用拉链法往下继续寻找。

2.找到后，使用该pid结构体的tasks指针找到node，图中的虚线部分

3.使用内核的container_of机制找到task_struct结构体。

当增加了进程组，会话组等

此时，需要在pid_link结构体中增加几项，用来指向组长的pid结构体，相应的pid结构体也需要链接那些以该pid为组长的进程，数据结构如下：

enum pid_type
{
    PIDTYPE_PID,
    PIDTYPE_PGID,
    PIDTYPE_SID,
    PIDTYPE_MAX
};

struct task_struct {
    //...
    pid_t pid;     //PID
    pid_t tgid;    //thread group id

    struct task_struct *group_leader;   // threadgroup leader

    struct pid_link pids[PIDTYPE_MAX];

    //...
};

struct pid_link {
    struct hlist_node node;
    struct pid *pid;
};

struct pid {
    struct hlist_head tasks[PIDTYPE_MAX];
    int nr;                         //PID
    struct hlist_node pid_chain;    // pid hash 散列表结点
};

上面 ID 的类型 PIDTYPE_MAX 表示 ID 类型数目。之所以不包括线程组ID，是因为内核中已经有指向到线程组的 task_struct 指针 group_leader，线程组 ID 无非就是 group_leader 的PID。

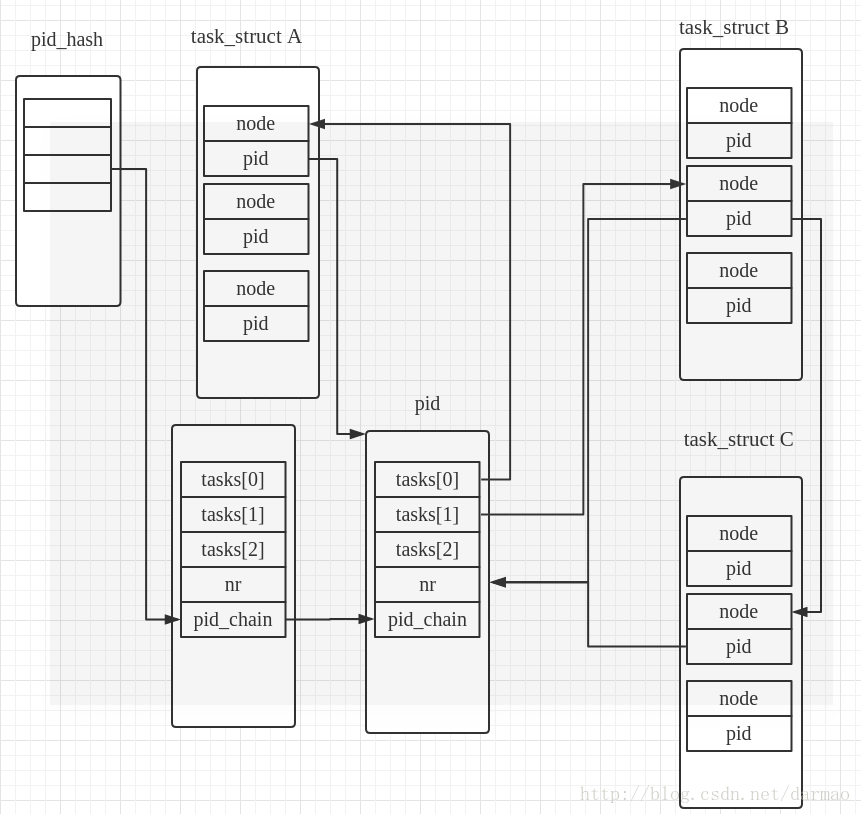

假如现在有三个进程A、B、C为同一个进程组，进程组长为A，这样的结构示意图如图3。



上图中，还是和没有进程组ID等区别主要在：

每个task_struct增加了指向其组长pid的指针，组长pid中增加了指向组员进程的pid_link指针。

增加进程PID命名空间

若在第二种情形下再增加PID命名空间，一个进程就可能有多个PID值了，因为在每一个可见的命名空间内都会分配一个PID，这样就需要改变 pid 的结构了，如下：

struct pid
{
    unsigned int level;
    /* lists of tasks that use this pid */
    struct hlist_head tasks[PIDTYPE_MAX];
    struct upid numbers[1];
};

struct upid {
    int nr;
    struct pid_namespace *ns;
    struct hlist_node pid_chain;
};

在 pid 结构体中增加了一个表示该进程所处的命名空间的层次level，以及一个可扩展的 upid 结构体。对于struct upid，表示在该命名空间所分配的进程的ID，ns指向是该ID所属的命名空间，pid_chain 表示在该命名空间的散列表。

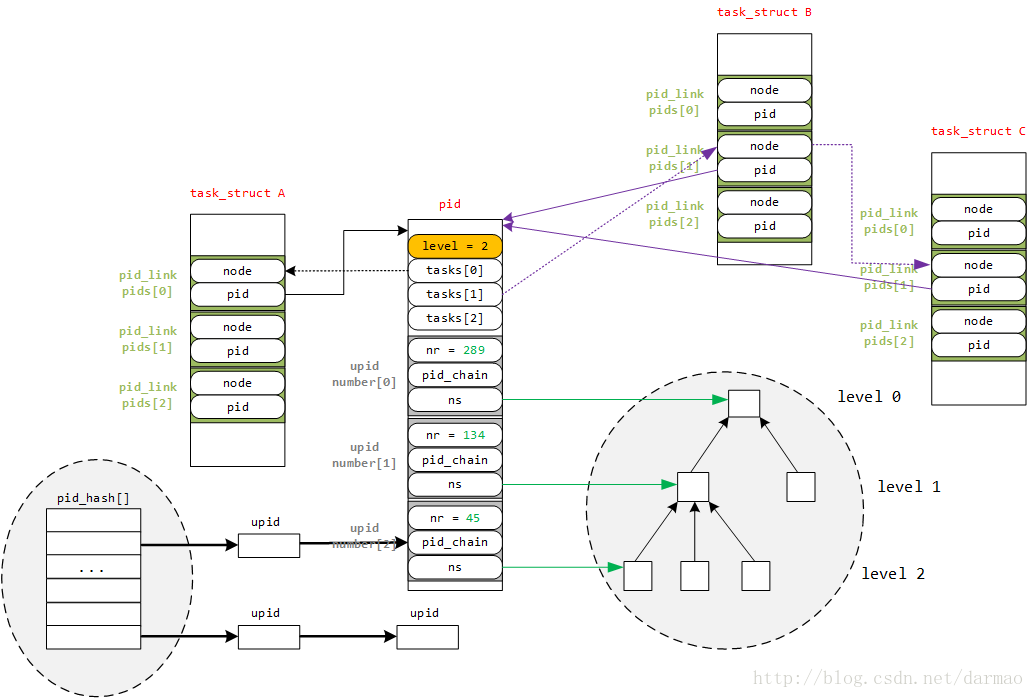

举例来说，在level 2 的某个命名空间上新建了一个进程，分配给它的 pid 为45，映射到 level 1 的命名空间，分配给它的 pid 为 134；再映射到 level 0 的命名空间，分配给它的 pid 为289，对于这样的例子，如图4所示为其表示：

图中关于如果分配唯一的 PID 没有画出，但也是比较简单，与前面两种情形不同的是，这里分配唯一的 PID 是有命名空间的容器的，在PID命名空间内必须唯一，但各个命名空间之间不需要唯一。

至此，已经与 Linux 内核中数据结构相差不多了。
