画板子的时候，为什么画的好好的突然连接不上线束了？
交互式布线，飞线两端连接不了？
删除线束的时候，突然只剩下机械层了？
这些未解之谜我只能一一理解为电脑的垃圾！

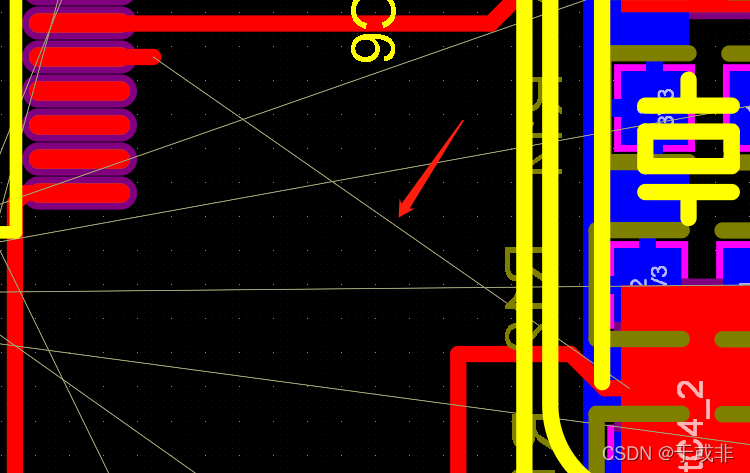

手动布线时，如图箭头的部位这根飞线，当采用交互式布线连接时，画面会变成飞线对位的高亮；
可是就是没有线束出来；
然后另外的线束都是可以正常连接的，就很差异。
网上的教程说是这个引脚地下可能有其他焊盘或者什么
但是我换了几个位置并没有所谓的焊盘和有影响的东西，就很费解。

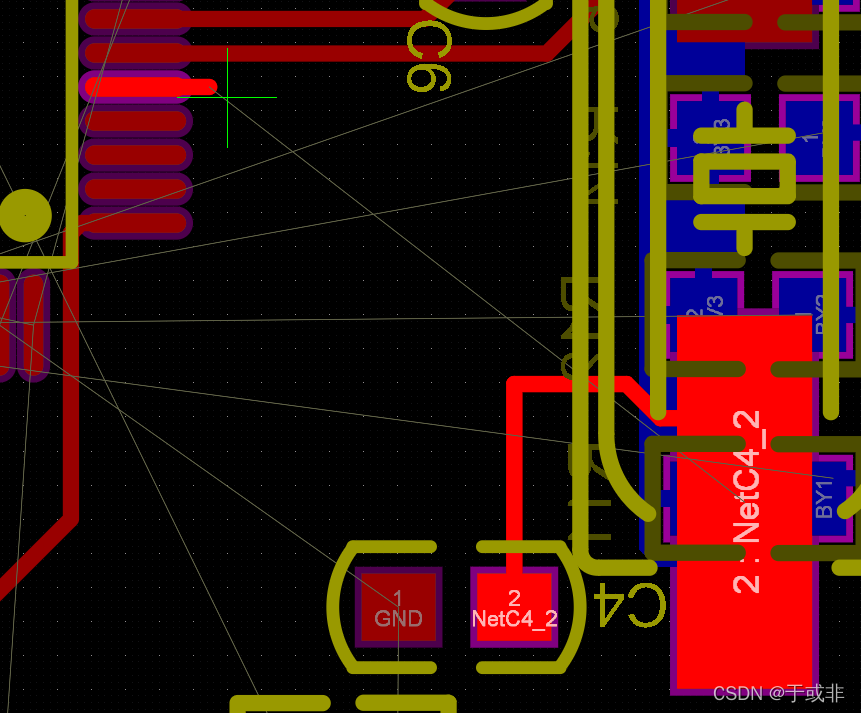

另外的一根线即使引出来线束，这条线像是有灵魂一样，就是不愿连接6号引脚，甚至都不愿意靠近；
一般不愿靠近是因为标号的定义不同，在交互式布线这个操作下，线束是不会自动相连接的，而且也会出现我上面这种情况，但是从图中可以看到，他们的电气定义是相同的，不是存在有什么问题。
所以，这到底why？why？why？
卧槽，好了；

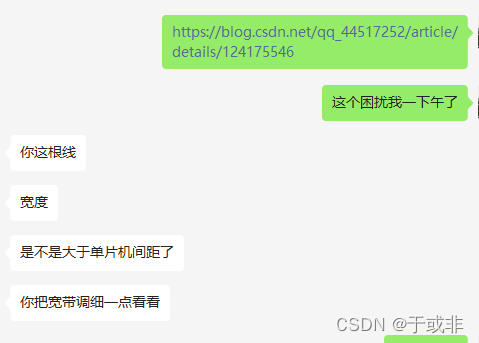

和朋友吐槽这个问题，直接被教育，直接改好；
然后再pcb中的规则上进行修改，
原来的参数是0.254，相当于线束的间距不要小于0.254，但是单片机焊盘的间距本来就很小，然后就导致了线束连接不上，低于规则设置的参数，导致不支持；

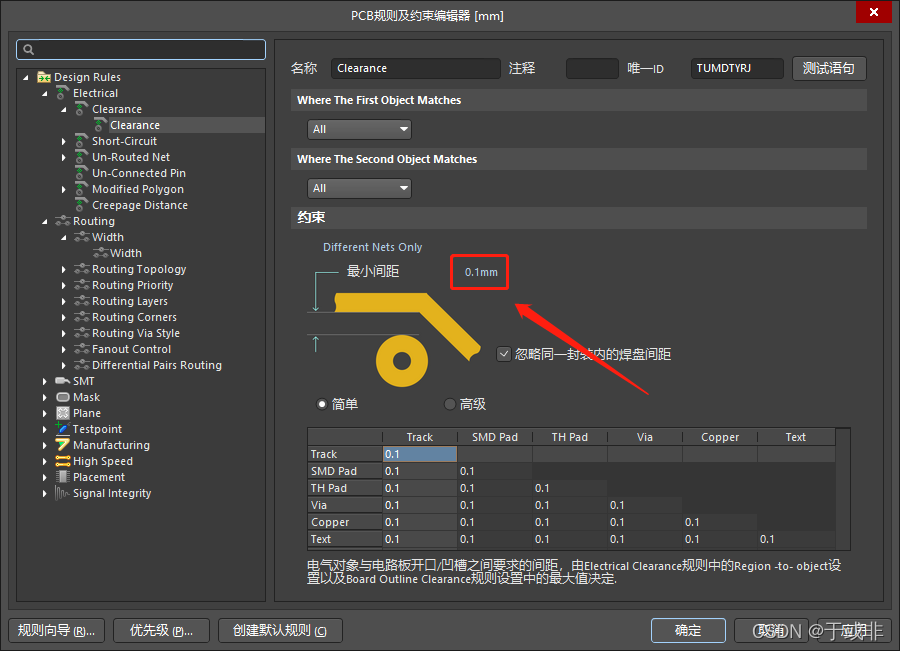

我现在调成0.1mm后，就可以解决这个问题了。
这里解决的方法有两种
1、修改线的间距，和我图中一样；
2、修改线的宽度，如下图
但是这两个再连线中要小心点，
第一种方法，容易让两根线束距离过近，导致有干扰
第二种方法，线束太细的时候，电压如果太大，会烧掉板子。
