蜂鸣器
有源蜂鸣器与无源蜂鸣器区别：
-
外形不同：两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
-
测试声音不同 ：用黑表笔接蜂鸣器 ‘+’引脚，红表笔在另一引脚上来回碰触，如果发出咔咔声且电阻只有8Ω（或16Ω）的是无源蜂鸣器；如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
-
振动频率不同： 用直流电压输入相应电压（可以由小调到大），频率大概为2.7KHz,可以直接响的为有源电磁式蜂鸣器，不直接响的，需要用2k~ 5k的方波去驱动它。
因为无源内部不带震荡源。而有源蜂鸣器往往比无源的贵，就是因为里面有多个震荡电路。
-
扩展：
蜂鸣器驱动电路一般包含：一个三极管、一个续流二极管、一个滤波电容、一个蜂鸣器。
蜂鸣器作为发声元件，在其两端施加方波或者电压就可以发声。
续流二极管起到提供续流的作用，否则在蜂鸣器的两端会产生几十伏的尖端电压，有可能将三极管损坏，还有可能干扰整个电路中的其它部分。
滤波电容的作用是滤波，滤出蜂鸣器电流对其它部分的影响，并且起到了改善电源的交流阻抗。
^ 单片机不是功率器件，它适合做控制用，不适合驱动功率器件。（直接驱动有可能会损坏单片机)

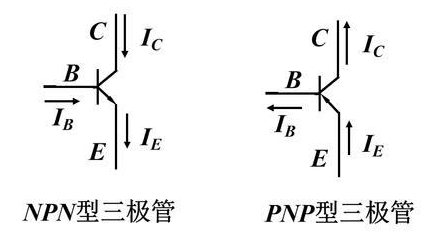

三极管工作原理：
- BASE(基极)
- COLLECTOR（集电极）
- EMITTER（发射极）
PNP三极管：
- 如果IE~ IB流过的电流大于1mA，则导通；
- 如果IE~ IB没有流过电流，则EC截至，处于中断状态；
- 如果发射极E 0.7V 基极B,也会导通EC；
NPN三极管：
- 如果IB~ IE流过的电流大于1mA,则EC导通；
- 如果IB~ IE,没有流过电流，则EC截至，处于中断状态；
- 如果基极B 0.7V 发射机E，也会导通EC；
流水灯蜂鸣器代码:
#include reg52.h
#includeintrins.h
#define uint unsigned int
#define uchar unsigned char sbit beep = P2^3;
uchar temp; //LED灯相关变量
void delay(uint z) // 毫秒级延时函数
{
uint x,y;
for(x = z; x 0; x–)
for(y = 144;y 0; y–);
}
void main()
{
temp = 0xfe;
P1 = temp; // 1111 1110
delay(100);
while(1)
{
temp =
crol
(temp,1);
P1 = temp; beep = ~beep;
delay(100);
}
}
