Java操作DXF中增加中文文本的问题

  • Post author:
  • Post category:java

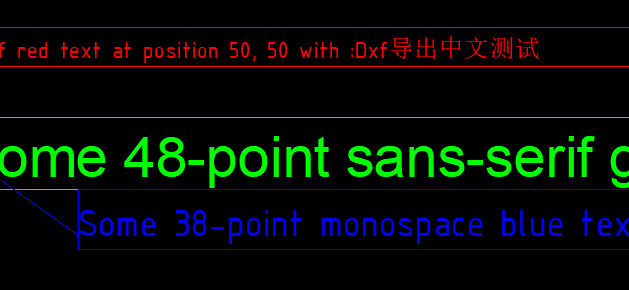

采用java 编写dxf文本,在添加中文文本的时候,有点问题,采用cad打开时会显示dxf文件没有完成。

其原因在dxf文件要采用Unicode编码,所以要将需要在dxf中显示的中文修改为Unicode的十六进制编码,就是而且必须应该是\u+0XXX的格式,且必须是4位,对于字母,数字等必须要采用0进行补位,否则cad中不能正常显示。

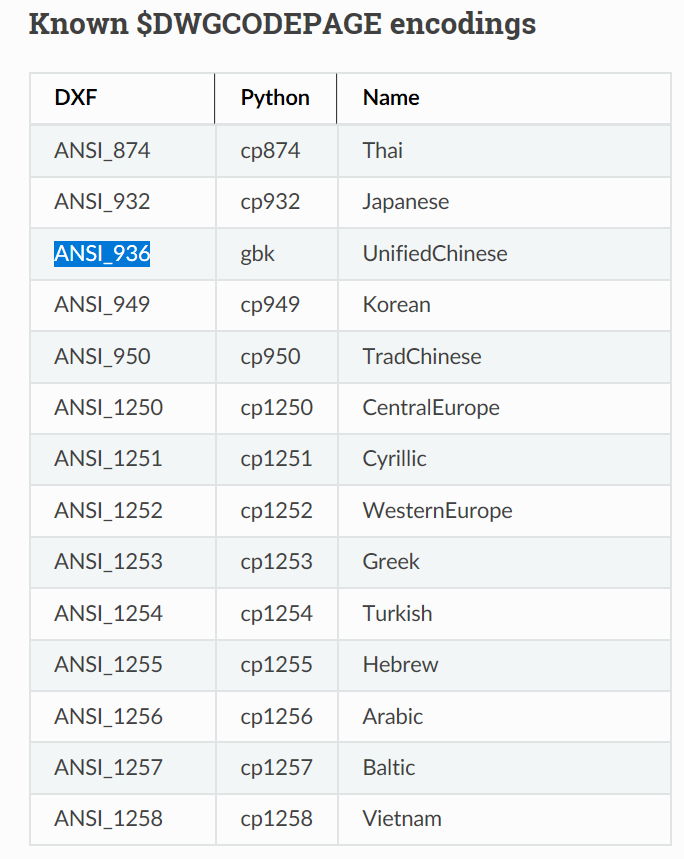

另外,cad要显示中文,还需要将header中的

$DWGCODEPAGE


设置为


ANSI_936

参考如下:

DXF File Encoding — ezdxf 0.15.1 documentation

Drawing files of DXF R2004 (AC1018) and prior are saved as ASCII files with the encoding set by the header variable $DWGCODEPAGE, which is

ANSI_1252

by default if $DWGCODEPAGE is not set.

Characters used in the drawing which do not exist in the chosen ASCII encoding are encoded as unicode characters with the schema

\U+nnnn

. see

Unicode table
