一、图像处理基本操作

1.读取图像

使用的方法：

imread()



cv.imread(filename[,flags])


参数说明：

📊filename：要读取文件的名称

📊flages：

• cv.IMREAD_COLOR： 加载彩色图像。任何图像的透明度都会被忽视。它是默认标志。
• cv.IMREAD_GRAYSCALE：以灰度模式加载图像
• cv.IMREAD_UNCHANGED：加载图像，包括alpha通道

注意

除了这三个标志，你可以分别简单地传递整数1、0或-1。

import cv2 as cv

image_1 = cv.imread('1.png', 1)
image_2 = cv.imread("D:\\learn\\1.png", 1)

3、4行代码效果相同，只不过第四行代码可以读取别的路径下的图片。

2.显示图像

使用的方法：

imshow()

、

waitkey()

、

destroyAllWindows()


1. imshow()：显示图像


cv.imshow(winname,mat)


   参数说明:

   📊 winname：显示图像窗口的名称

   📊 mat：要显示的图像

2. waitKey()：等待用户按下键盘按键的时间。当用户按下键盘的任意按键时，将执行waitKey() 方法，并且获取此方法的返回值。


retval = cv.waitKey(delay)


   参数说明：

   📊 retval：与被按下键相对应的ASCII码。例如ESC键的ACSII码为27，当用户按下ESC键时，waitKey()方法返回值时27，如果不是就返回-1。

   📊 delay：等待用户按下键盘上按键的时间。单位为ms，如果值为负数，0或者为空时表示无限等待。

3. destroyAllWindows()：销毁正在显示图像的窗口


cv.destroyAllWindows()


实例：

import cv2 as cv

image = cv.imread('1.png', 1)

cv.imshow("taylor", image)
retval = cv.waitKey()
cv.destroyAllWindows()

print(retval)

运行结果：按下ESC

27

注意：

1️⃣窗口的名称不能为中文，否则会出现乱码。

2️⃣为了能够正常显示图像，

cv.waitKey()

不能省略，否则图像会一闪而过。

补充：

1️⃣

cv.destroyWindow()

：销毁指定名称的窗口。

import cv2 as cv

image = cv.imread('1.png', 1)

cv.imshow("taylor", image)
retval = cv.waitKey()
cv.destroyWindow("taylor")

print(retval)

2️⃣在特殊情况下，用户可以先创建一个空窗口，然后再将图像传入窗口。这种情况下可以指定窗口的大小。这是通过

cv.nameWindow()

完成的。默认情况下，该标志为

cv.WINDOW_AUTOSIZE

，但是如果将标志指定为

cv.WINDOW_NORMAL

就可以调整窗口的大小。

实例

：

import cv2 as cv

image = cv.imread("1.png")
cv.namedWindow("taylor", cv.WINDOW_NORMAL)
cv.imshow("taylor", image)
cv.waitKey()
cv.destroyAllWindows()

运行结果：窗口是可以用鼠标调整大小的

注意

：

代码的第3,4行要显示的窗口名称必须保持一致，否则会出现两个窗口。

3.保存图像

使用方法：

imwrite()

：可用于按照指定路径保存图像。


cv.imwrite(filename,img)


参数说明：

📊filename:保存图像的完整路径。

📊img：要保存的图像。

实例

：

import cv2 as cv

image = cv.imread("1.png", 0)
cv.namedWindow("taylor", cv.WINDOW_NORMAL)
cv.imshow("taylor", image)
cv.imwrite("D:\\learn\\2.png", image)
cv.waitKey()
cv.destroyAllWindows()

运行结果：

4.图像属性

使用方法：shape、size、dtype

1️⃣shape：如果图像是彩色图像，那么获取的是一个由图像的像素列数，行数和通道数组成的数组；

​ 如果图像是灰度图像，那么获取的是一个由图像的像素列数，行数组成的数组。

2️⃣size：获取的是一个包含图像的像素个数，值大小等于像素列数×像素行数×通道数(如果是灰度图像，通道数就是1)。

3️⃣dtype：获取的是图像的数据类型。

import cv2 as cv

image = cv.imread("1.png")
print("图像的色彩属性：")
print("shape = ", image.shape)
print("size = ", image.size)
print("dtype = ", image.dtype)

运行结果：

图像的色彩属性：
shape =  (1080, 1920, 3)
size =  6220800
dtype =  uint8

二、图像数字化基础

图像数字化指的是用数字表示图像。计算机通常会把像素值处理为处理为256个灰度级别，这256个灰度级别分别用区间[0,255]中的数值表示。其中0表示纯黑色，255表示纯白色。

1.像素

像素是构成数字图像的基本单位。

1. 确定像素的位置

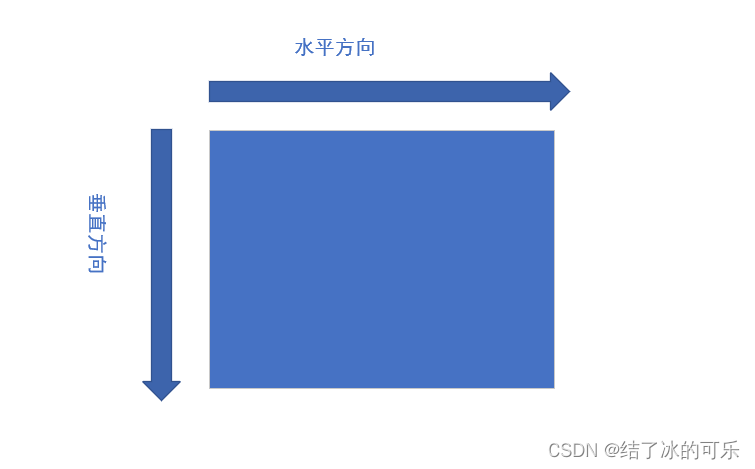

   首先要确定此图像水平方向和垂直方向上的像素个数。

在OpenCV中正确表示某个像素坐标的表示方法是(y,x)。

实例

：

import cv2 as cv

image = cv.imread("1.png")
px = image[1079, 1919]

2. 获取像素的BGR值

   上一小节已经获取了坐标为[1079,1919]上的像素px，那么使用

print()

   方法打印这个像素得到的就是这个像素BGR值。

   import cv2 as cv

   image = cv.imread("1.png")
   px = image[1079, 1919]
   print("这个像素的BGR值为", px)


   运行 结果为：

   这个像素的BGR值为 [179 177 177]


   在了解这三组数字代表的含义之前，先了解一下何为三基色。

   人眼能感受到红色、绿色和蓝色三种颜色，把这三种颜色称为三基色，同时将三基色以不同比例混合就可以得到不同的颜色。

   那么在计算机中要对颜色进行编码，就要使用到色彩空间。

   其中较为常用的就是RGB色彩空间。以此为例，在RGB色彩空间中，有三个颜色通道，分别是：红色R、绿色G和蓝色B。并且每个颜色都在[0,255]之间取值。

   不过需要注意的是，OpenCV在输出通道顺序的时候是相反的，是按照BGR输出。

   在OpenCV中获取像素的BGR值方法有两种：

   import cv2 as cv

   image = cv.imread("1.png")
   px = image[1079, 1919]
   print("这个像素的BGR值为", px)


   import cv2 as cv

   image = cv.imread("1.png")
   print("这个像素的B值为", image[1079, 1919, 0])
   print("这个像素的G值为", image[1079, 1919, 1])
   print("这个像素的R值为", image[1079, 1919, 2])


   运行结果：

   参考前文程序输出。

3. 修改像素的BGR值

   前一节获得了坐标为[1079,1919]的像素的BGR值，如果要修改BGR值，代码为：

   import cv2 as cv

   image = cv.imread("1.png")
   px = image[1079, 1919]
   print("这个像素修改前的BGR值为", px)
   px = [255, 255, 255]
   print("这个像素修改后的BGR值为", px)


   运行结果：

   这个像素修改前的BGR值为 [179 177 177]
   这个像素修改后的BGR值为 [255, 255, 255]



   注意：


   如果将每个像素的R、G、B值改为相等大小时，就可以得到灰度图像。全为0时就是纯黑色，全为255时就是纯白色。

   如果要修改指定区域中的所有像素就可以使用2层for循环嵌套：

   import cv2 as cv

   image = cv.imread("1.png", 1)
   cv.namedWindow("taylor", cv.WINDOW_NORMAL)

   for i in range(0, 79):
       for j in range(0, 19):
           image[i, j] = [0, 0, 0]

   cv.imshow("taylor", image)
   cv.waitKey()
   cv.destroyAllWindows()



   运行结果：



   ---

⚠️


警告

文章刚开头介绍了

imread()

方法，前一节介绍了如何修改指定区域的元素。

比较下面图片中代码的区别：

如果图片是以彩色图像 加载的时候，那么修改指定区域像素的颜色，可以直接使用列表[0,0,0]

如果图像不是以彩色图像加载的时候，那么修改指定区域像素的颜色，不能直接使用列表[0,0,0]，否则会报错：

ValueError: setting an array element with a sequence.

必须要使用数组。

Numpy是用于快速数组计算的优化库。因此，简单地访问每个像素值并对其进行修改将非常缓慢，因此不建议使用。

注意

上面的方法通常用于选择数组的区域，例如前5行和后3列。对于单个像素访问，Numpy数组方法array.item()和array.itemset())被认为更好，但是它们始终返回标量。如果要访问所有B，G，R值，则需要分别调用所有的array.item()。

更好的像素访问和编辑方法：

# 访问 RED 值
>>> img.item(10,10,2)
59
# 修改 RED 值
>>> img.itemset((10,10,2),100)
>>> img.item(10,10,2)
100

2.色彩空间

除了前文介绍的RGB和BGR色彩空间，还有两个比较常见的色彩空间：GRAY和HSV色彩空间。

1.GRAY色彩空间

GRAY色彩空间通常指的是灰度图像，每个像素都是从黑到白([0,255]).0表示纯黑色，255表示纯白色。

2.从RGB/BGR色彩空间到GRAY色彩空间

使用方法：

dst = cv.cvtColor(src,code)


参数说明：

📊dst：转换后的图像；

📊src：转换前的初始图像

📊code：色彩空间转换码

实例

：

import cv2 as cv

image = cv.imread("1.png", 1)
image_GRAY = cv.cvtColor(image, cv.COLOR_BGR2GRAY)

cv.imshow("taylor", image_GRAY)
cv.waitKey()
cv.destroyAllWindows()

1️⃣色彩空间转换码还有很多，读者请自行查阅。

2️⃣虽然色彩空间转换是双向的，但是灰度图像是无法转换成彩色图像的。因为彩色图像在转换成灰度图像的时候丢失了颜色比例，并且无法找回。

3.HSV色彩空间

HSV色彩空间是基于色调、饱和度、亮度而言的。

色调 H 指的是光的颜色。在OpenCV中，色调在[0,180]内取值。红、黄、绿和蓝分别是：0、30、60、120。

饱和度 S 指的是色彩的深浅。在OpenCV中，饱和度在[0,255]内取值。饱和度为0时，图像将变为灰度图像。

亮度 V 指的是光的明暗。在OpenCV中，亮度在[0,255]内取值。

实例

：

import cv2 as cv

image = cv.imread("1.png", 1)
image_GRAY = cv.cvtColor(image, cv.COLOR_BGR2HSV)

cv.imshow("taylor", image_GRAY)
cv.waitKey()
cv.destroyAllWindows()

运行结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qWW2H1Si-1649246389207)(D:\learn\opencv入门.assets\image-20220406101443885.png)]

3.通道

1.拆分通道

使用方法：

split()



b,g,r = cv.split(bgr_image)


参数说明：

📊b：B通道图像

📊g：G通道图像

📊R：R通道图像

📊bgr_image：一幅RGB图像

拆分一幅BGR图像通道的顺序是B→G→R，因此等号左边必须是“b, g, r”。

实例：

import cv2 as cv

image = cv.imread("1.png", 1)
b, g, r = cv.split(image)

cv.namedWindow("taylor", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_B", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_G", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_R", cv.WINDOW_NORMAL)

cv.imshow("taylor", image)
cv.imshow("taylor_B", b)
cv.imshow("taylor_G", g)
cv.imshow("taylor_R", r)

cv.waitKey()
cv.destroyAllWindows()

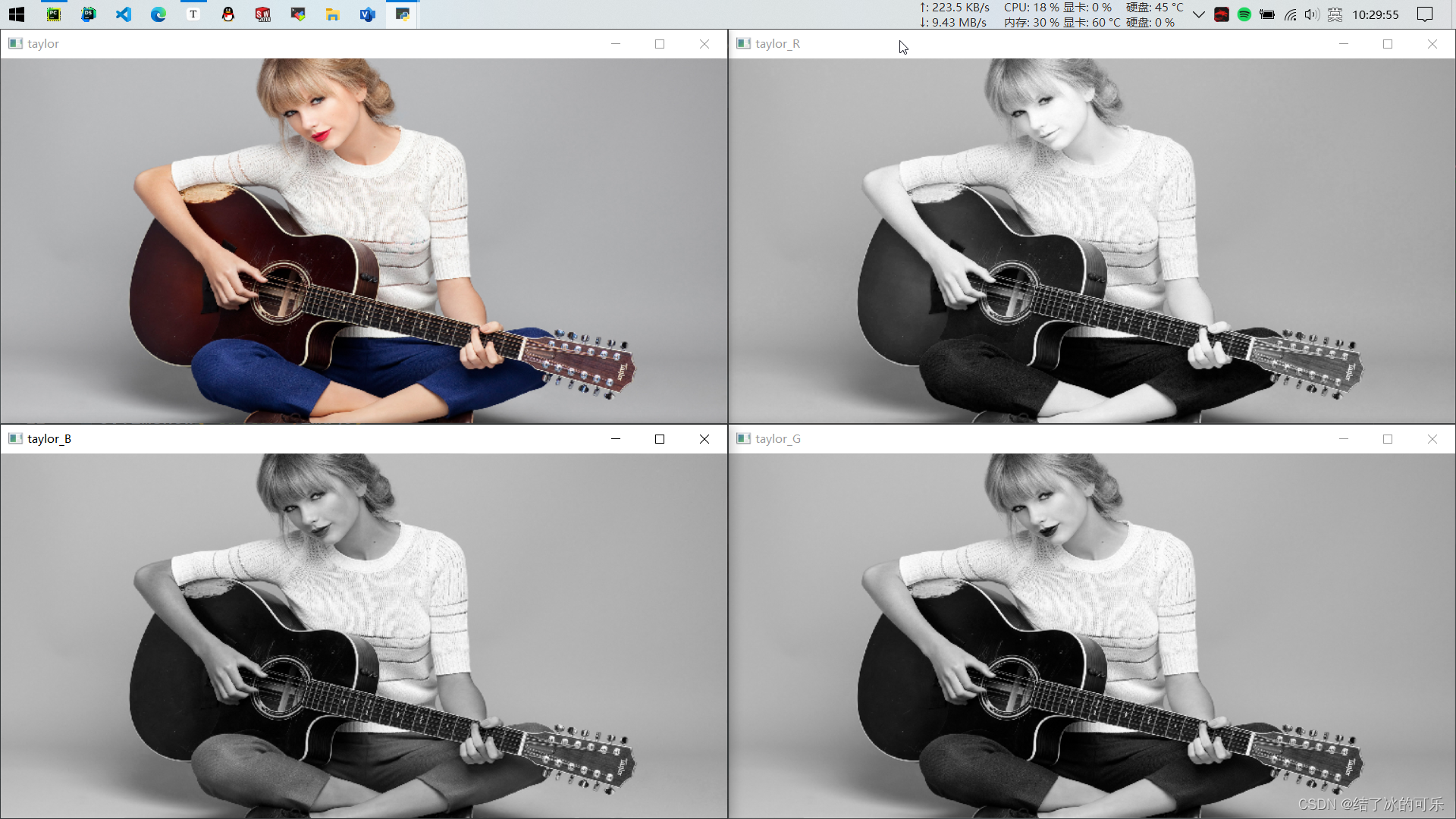

运行结果：

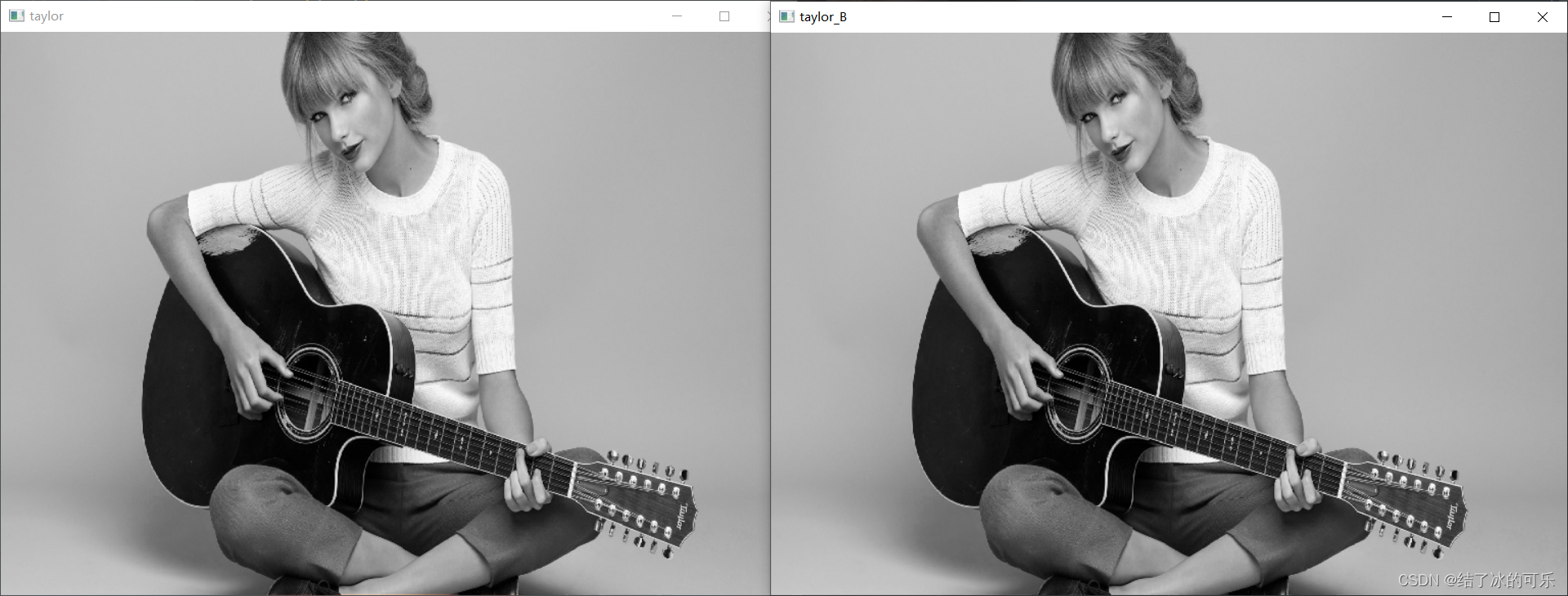

有的读者会发现得到的B、G、R通道图像是3幅不同灰度的图像。这是因为在

cv.imshow("taylor_B",b)

时候，BGR这三通道的值都为B通道的值。其余两个同理。所以只要 B=G=R 就可以得到灰度图像。

实例：

import cv2 as cv

image = cv.imread("1.png", 1)
b, g, r = cv.split(image)


cv.namedWindow("taylor", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_B", cv.WINDOW_NORMAL)


for i in range(0, 1079):
    for j in range(0, 1919):
        a = image[i, j]
        image[i, j] = a[0]

cv.imshow("taylor", image)
cv.imshow("taylor_B", b)


cv.waitKey()
cv.destroyAllWindows()

运行结果：

拆分一幅图像的HSV通道。只需先将图像先转换为HSV图像即可，后面步骤一致。

实例：

import cv2 as cv

image = cv.imread("1.png", 1)
image_HSV = cv.cvtColor(image, cv.COLOR_BGR2HSV)
h, s, v = cv.split(image_HSV)

cv.namedWindow("taylor", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_H", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_S", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_V", cv.WINDOW_NORMAL)

cv.imshow("taylor", image_HSV)
cv.imshow("taylor_H", h)
cv.imshow("taylor_S", s)
cv.imshow("taylor_V", v)

cv.waitKey()
cv.destroyAllWindows()

运行结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-v7fPJp6E-1649246389208)(D:\learn\opencv入门.assets\image-20220406183300394.png)]

2.合并通道

合并通道是拆分通道的逆过程。

使用方法：

bgr = cv.merge([b,g,r])


参数说明：

📊bgr：按照B→G→R的顺序合并后得到的图像。

📊b：B通道图像

📊g：G通道图像

📊r：R通道图像

如果用户要按照R→G→B顺序合并，调换顺序即可。

实例：

import cv2 as cv

image = cv.imread("1.png", 1)
b, g, r = cv.split(image)
cv.namedWindow("taylor_original", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_merge_BGR", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_merge_RGB", cv.WINDOW_NORMAL)

cv.imshow("taylor_original", image)
image_merge_BGR = cv.merge([b, g, r])
image_merge_RGB = cv.merge([r, g, b])
cv.imshow("taylor_merge_BGR", image_merge_BGR)
cv.imshow("taylor_merge_RGB", image_merge_RGB)

cv.waitKey()
cv.destroyAllWindows()

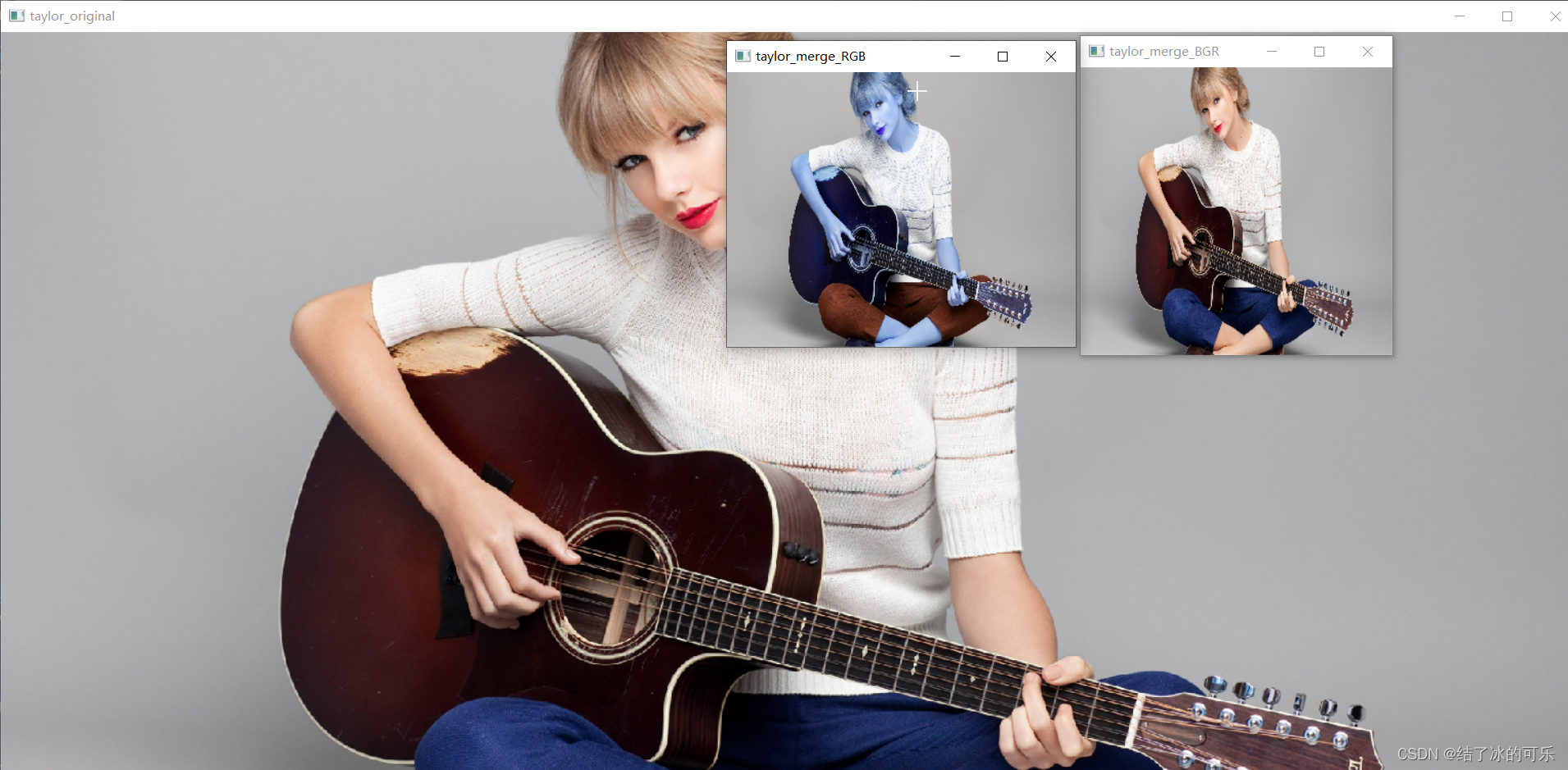

运行结果：

相信读者已经发现，按照不同的合并顺序得到的图像也是不一样的。

HSV通道合并同理。不多赘述。

3.合理运用拆分通道和合并通道


在HSV色彩空间内，如果保持其中两个通道的值不变，调整第三个通道，会得到相应的艺术效果。

**实例：**只把H通道的值改为180

import cv2 as cv

cv.namedWindow("taylor_H180", cv.WINDOW_NORMAL)
image = cv.imread("1.png", 1)

image_HSV = cv.cvtColor(image, cv.COLOR_BGR2HSV)

h, s, v = cv.split(image_HSV)

h[:] = 180

image_HSV_merge = cv.merge([h, s, v])

image_HSV2BGR = cv.cvtColor(image_HSV_merge, cv.COLOR_HSV2BGR)

cv.imshow("taylor_H180", image_HSV2BGR)

cv.waitKey()
cv.destroyAllWindows()

运行结果：

⁉️


疑问


：

前一段程序中的第十行做出以下变动：

代码变换前后，输出图片的效果是一样的？？？

使用

type()

查看 h 数据类型的时候发现其类型是

<class 'numpy.ndarray'>

，不是list。

4.alpha通道

前文说明了BGR色彩空间包含了3个通道，在此基础上再加上一个A通道就构成了alpha色彩空间(BRGA色彩空间)。A用于设置图像的透明度。A在区间[0,255]内取值。0表示纯透明。

实例：

import cv2 as cv

cv.namedWindow("taylor_BGRA_A200", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_BGRA", cv.WINDOW_NORMAL)

image = cv.imread("1.png", 1)

image_BRGA = cv.cvtColor(image, cv.COLOR_BGR2BGRA)

b, g, r, a = cv.split(image_BRGA)
a[:] = 200

image_BRGA_A200 = cv.merge([b, g, r, a])

cv.imshow("taylor_BGRA_A200", image_BRGA_A200)
cv.imshow("taylor_BGRA", image_BRGA)

cv.waitKey()
cv.destroyAllWindows()

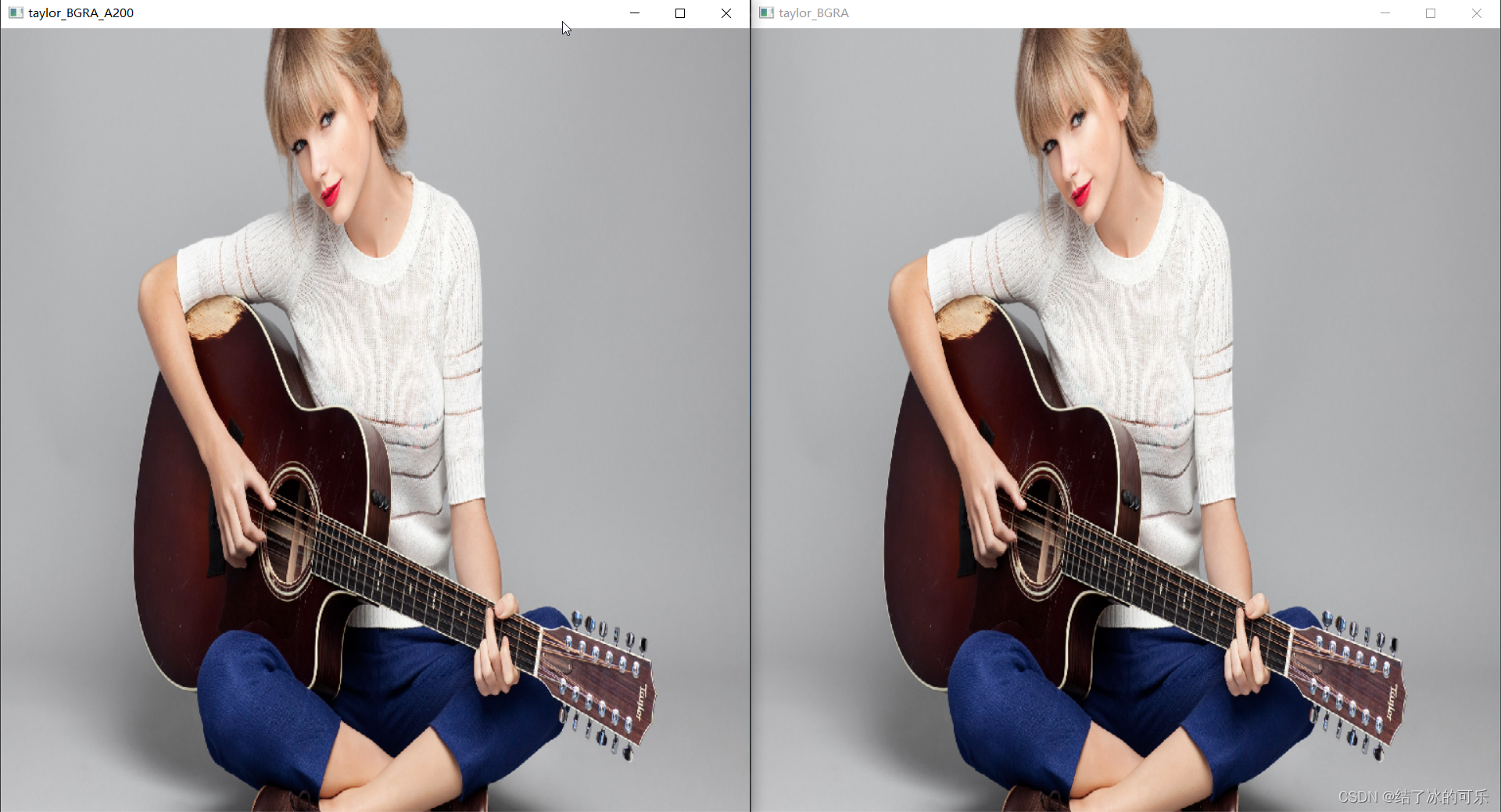

运行结果：

虽然从输出的图片看不出区别，但是将这两幅图使用

imwrite()

就可以看出区别：

实例：

import cv2 as cv

cv.namedWindow("taylor_BGRA_A200", cv.WINDOW_NORMAL)
cv.namedWindow("taylor_BGRA", cv.WINDOW_NORMAL)

image = cv.imread("1.png", 1)

image_BGRA = cv.cvtColor(image, cv.COLOR_BGR2BGRA)

b, g, r, a = cv.split(image_BGRA)
a[:] = 200

image_BGRA_A200 = cv.merge([b, g, r, a])

cv.imshow("taylor_BGRA_A200", image_BGRA_A200)
cv.imshow("taylor_BGRA", image_BGRA)

cv.imwrite("D:/learn/taylor_BGRA_A200.png", image_BGRA_A200)
cv.imwrite("D:/learn/taylor_BGRA.png", image_BGRA)

cv.waitKey()
cv.destroyAllWindows()

运行结果：

4.使用NumPy操作像素

4.1 概述

​ array属性：

• ​ shape：返回一个数组，表示array维度
• ​ ndim：一个数字，返回array的维度数目
• ​ size：一个数字，返回array的元素个数
• ​ dtype：一个数组，返回array的数据类型

4.2 数组类型

每一种数据类型否有对应的数据转换方法

np.int8(3.14)
np.float64(1)
np.float(True)

4.3创建数组

4.3.1 array( )方法


np.array(object,dtype,copy,order,subok,ndim)


• object：任何具有数组接口方法的对象
• dtype：数据类型
• copy：默认为True
• order：元素在内存中出现的顺序，值为K、A、C、F。如果 object 不是数组，则新创建的数组会按照行（C）；如果值为F，按照列；如果是数组，则以下成立：C、F、A（原顺序）、K（元素在内存中出现的顺序）
• subok：布尔类型，True：传递子类，否则返回的数组将强制为基类数组
• ndim：指定生成数组的最小维数

# 创建一维和二维数组
import numpy as np

n1 = np.array([1, 2, 3])
n2 = np.array([[1, 2, 3], [4, 5, 6]])


# 创建浮点类型数组
import numpy as np

list1 = [1, 2, 3, 4, 5]
n1 = np.array(list1, dtype=np.float_)

print(n1)
print(n1.dtype)
print(type(n1), type(n1[0]))
******************************
运行结果：
[1. 2. 3. 4. 5.]
float64
<class 'numpy.ndarray'> <class 'numpy.float64'>

# 创建三维数组
import numpy as np
nd1 = [1, 2, 3, 4, 5]
np = np.array(nd1,ndmin=3)
print(np)
print(np.shape)
print(np.ndim)
*********************
[[[1 2 3 4 5]]]
(1, 1, 5)
3

•
  ndarray.shape

  – 数组的维度。这是一个整数的元组，表示每个维度中数组的大小。对于有

  n

  行和

  m

  列的矩阵，

shape

  将是

(n,m)

  。因此，

shape

  元组的长度就是rank或维度的个数

ndim

  。

4.3.2 empty( )方法

# 创建指定维度和数据类型的未初始化数组

import numpy as np
n = np.empty([3, 2], dtype=int)
print(n)
*******************
[[1 2]
 [3 4]
 [5 6]]

4.3.3 创建用0填充的数组

zeros( )

import numpy as np
n = np.zeros([3, 2], dtype=int)
print(n)

4.3.4 创建用1填充的数组

import numpy as np
n = np.ones([3, 2], dtype=int)
print(n)

4.3.5 创建随机数组

n = np.random.randint(low,high,size)

• low：随机数最小值
• high：可选参数，随机数最大值。如果没有，取值范围（0，low）
• size：可选参数，表示数组维数

import numpy as np
n = np.random.randint(1, 10, size=(3, 2))
n

4.4 操作数组

1.

加减乘除运算

import numpy as np
n1 = np.array([[1, 2, 3], [4, 5, 6]])
n2 = np.array([[1, 2, 3], [4, 5, 6]])

print(n1 + n2)
print(n1 - n2)
print(n1 * n2)
print(n1 / n2)
************************
[[ 2  4  6]
 [ 8 10 12]]
[[0 0 0]
 [0 0 0]]
[[ 1  4  9]
 [16 25 36]]
[[1. 1. 1.]
 [1. 1. 1.]]

2.比较运算

import numpy as np
n1 = np.array([4,5,6])
n2 = np.array([1,2,3])
print(n1 >= n2)
print(n1 == n2)
print(n1 <= n2)
print(n1 != n2)
************************
[ True  True  True]
[False False False]
[False False False]
[ True  True  True]

3.复制数组

numpy提供的array( )方法里有copy参数，但是更常用的是

n2 = n1.copy()

。修改n2不会影响n1.

import numpy as np
n1 = np.array([[1, 2, 3], [4, 5, 6]])
n2 = n1.copy()
print(n1 == n2)
n2[0][1] = 9
print(n2)
********************
[[ True  True  True]
 [ True  True  True]]
[[1 9 3]
 [4 5 6]]

4.5 数组的索引和切片

4.5.1 索引

所谓数组的索引，就是用于标记数组对应元素的唯一数字。从0开始，即数组中的第一个元素索引是0，以此类推。Numpy支持可以使用标准Python语法

x[obj]

的语法对数组进行索引，其中x是数组，obj是选择方式。

import numpy as np

n1 = np.array([1, 2, 3])
print(n1[1])
********************
2

4.5.2 切片式索引

和Python列表的索引类似。

import numpy as np

nd1 = [1, 2, 3, 4, 5]
n1 = np.array(nd1)
print(n1)
print(n1[1])
**************
2

4.5.3 二维数组索引

二维数组的索引可以使用array[n,m]，表示第n个数组的第m个元素。

import numpy as np

nd1 = [1, 2, 3, 4, 5]
n1 = np.array([nd1, nd1])

print(n1, end="\t")
print(n1[1], end="\n")
print(n1[1, 2])
print(n1[1][2])
*************
[[1 2 3 4 5]
 [1 2 3 4 5]]	[1 2 3 4 5]
3
3

# 二维数组切片式索引

4.5.4 创建图像

在OpenCV中黑白图像是二维数组，彩色图像是三维数组。数组中每个元素就是图像对应位置的像素值。因此修改图像像素其实就是修改数组。

数组索引、像素索引、像素坐标关系：

​ 数组行索引 = 像素所在行数 – 1 = 像素纵坐标

​ 数组列索引 = 像素所在列数 – 1 = 像素横坐标
