一般而言，一个 LCD 需要以下几种驱动电压：
VCC – TFT 模组数字模块电源
AVDD – TFT 模组模拟模块电源 ，电流要求可能会到20-30mA
VGH – 门开启电压，一般为 VGH = 12V~25V，IVGH<=10mA
VGL – 门关断电压，一般为 VGL = -6V~-15V, IVGL<=10mA
VCOM – 共模电压

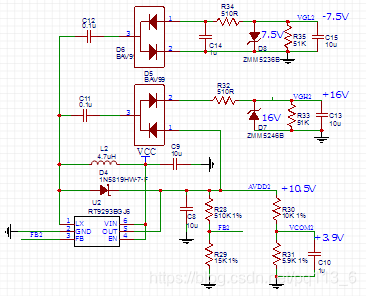

常见的电路如下图：
1. AVDD是根据RT9293的Datasheet中提供的公式来计算的。
V=0.3x(R29+R28)/R29
2. VCOM采用分压的方式
V= AVDD * R31 / (R30 + R31)
3. VGH = 2 * AVDD，通过D7（稳压二极管）得到16V电压
4. VGL = -AVDD，通过D8（稳压二极管）得到-7.5V电压
其中RT9293可以选择其它LED驱动芯片，公式很多是一样的，主要是得到正确的AVDD电压。

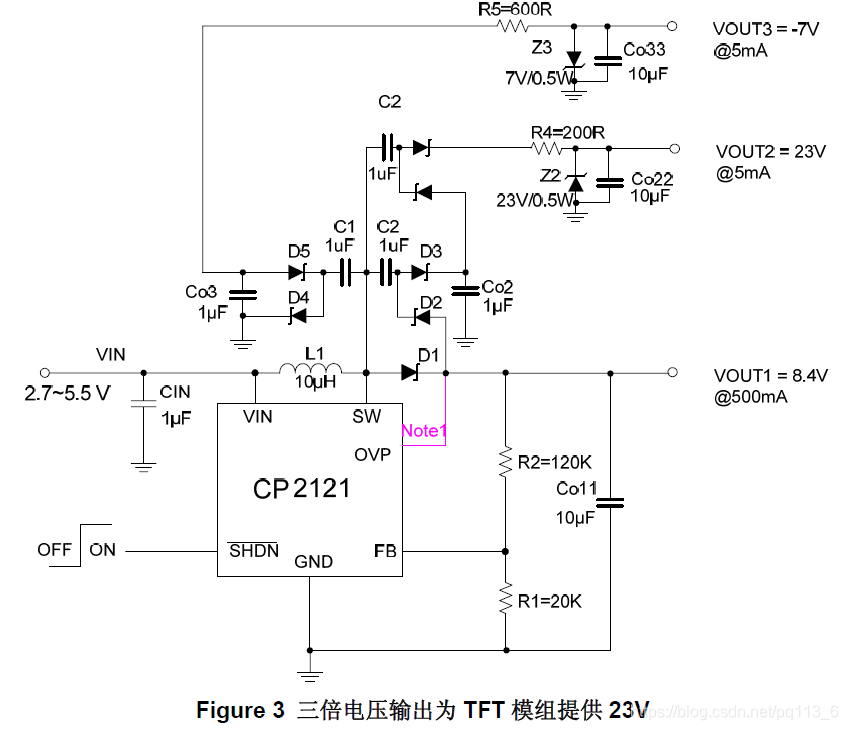

另外，还可以采用更多的倍压电路得到更大的电压。例如
