某地区各地理单元的土壤侵蚀模数（
x
）与土壤含氮量1（
y
）的数据见（实验1数据中的“题目3”sheet）。
- 画出二者之间的散点图并确定是什么样的相关形式；
- 试用一个非线性函数模型拟合该地区土壤侵蚀模数（
x
）与土壤含氮量（
y
）的关系；- 检验该模型的显著性，并预测当土壤侵蚀模数
x
=8000t/(km2*a)时的土壤含氮量
y
。
1. # coding=utf-8
2. import matplotlib.pyplot as plt
3. from matplotlib.font_manager import FontProperties
4. import numpy as np
5. from scipy.optimize import leastsq
6. plt.rcParams['font.sans-serif']=['SimHei'] #显示中文标签
7. plt.rcParams['axes.unicode_minus']=False #这两行需要手动设置
8. myfont = FontProperties(fname="C:\Windows\Fonts\msyh.ttc")
9. Soil = [0.8, 1.4, 2, 2.7, 3.3, 4.1, 5.6, 6.5, 7.1, 7.7, 8.3, 9.2]
10. nitrogen = [6.6, 5.2, 4.8, 3.9, 3.7, 3.2, 2.4, 2.3, 2.1, 2.3, 1.7,1.5]
11. plt.figure(figsize=(12, 12), dpi=100)
12. plt.xticks(range(0, 10, 1))
13. plt.yticks(range(0, 10, 1))
14. plt.scatter(Soil, nitrogen,c='r')
15. plt.xlabel(u"土壤侵蚀模数x/103t.km-2.a-1",fontsize=24)
16. plt.ylabel(u"土壤含氮量y/g.m-2", fontsize=24)
17. plt.title(u"土壤侵蚀模数（x）与土壤含氮量（y）散点图", fontsize=36)
18. #plt.legend(loc='best')
19. plt.show()

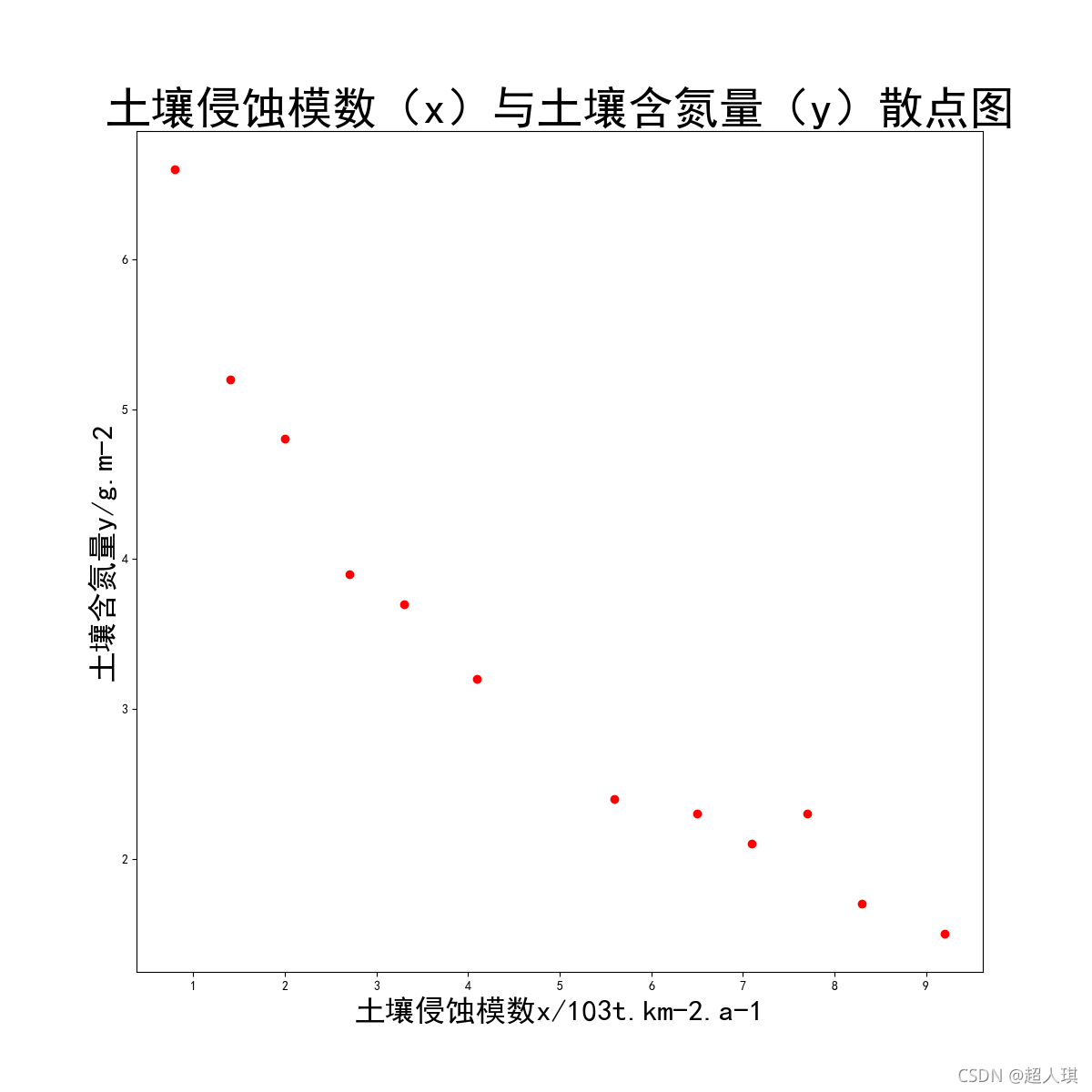

由散点图可以看出，随着土壤侵蚀模数的增大，土壤含氮量减少，因此土壤侵蚀模数与土壤含氮量呈负相关关系。

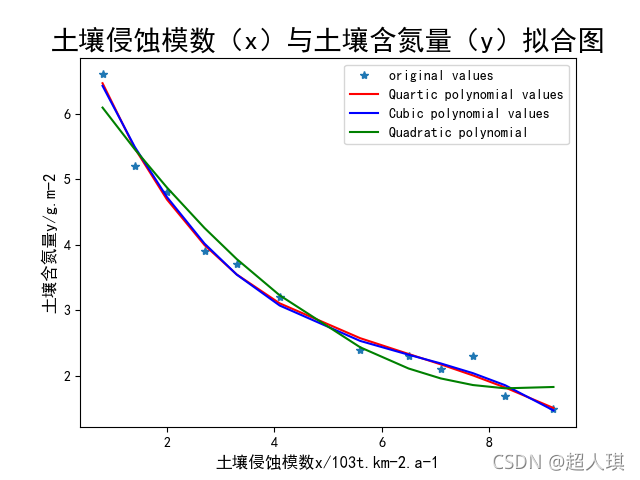

多项式拟合
1. import matplotlib.pyplot as plt
2. from matplotlib.font_manager import FontProperties
3. import numpy as np
4. from scipy.optimize import leastsq
5. plt.rcParams['font.sans-serif']=['SimHei'] #显示中文标签
6. plt.rcParams['axes.unicode_minus']=False #这两行需要手动设置
7. myfont = FontProperties(fname="C:\Windows\Fonts\msyh.ttc")
8.
9. x = np.array([0.8, 1.4, 2, 2.7, 3.3, 4.1, 5.6, 6.5, 7.1, 7.7, 8.3, 9.2],dtype='float')
10. y = np.array([6.6, 5.2, 4.8, 3.9, 3.7, 3.2, 2.4, 2.3, 2.1, 2.3, 1.7,1.5], dtype='float')
11.
12. z1 = np.polyfit(x, y, 4) # 用4次多项式拟合，可改变多项式阶数；
13. p1 = np.poly1d(z1) #得到多项式系数，按照阶数从高到低排列
14. z2 = np.polyfit(x, y, 3) # 用3次多项式拟合，可改变多项式阶数；
15. p2 = np.poly1d(z2) #得到多项式系数，按照阶数从高到低排列
16. z3 = np.polyfit(x, y, 2) # 用2次多项式拟合，可改变多项式阶数；
17. p3 = np.poly1d(z3) #得到多项式系数，按照阶数从高到低排列
18. print(p1) #显示多项式
19. print(p2) #显示多项式
20. print(p3) #显示多项式
21. yvals1=p1(x)
22. yvals2=p2(x)
23. yvals3=p3(x)
24. plt.plot(x, y, '*',label='original values')
25. plt.plot(x, yvals1, 'r',label='Quartic polynomial values')
26. plt.plot(x, yvals2, 'b',label='Cubic polynomial values')
27. plt.plot(x, yvals3, 'g',label='Quadratic polynomial')
28. plt.xlabel(u"土壤侵蚀模数x/103t.km-2.a-1",fontsize=12)
29. plt.ylabel(u"土壤含氮量y/g.m-2", fontsize=12)
30. plt.title(u"土壤侵蚀模数（x）与土壤含氮量（y）拟合图", fontsize=20)
31. plt.legend(loc=1) # 指定legend在图中的位置，类似象限的位置
32. plt.show()
33.
34. #利用相关系数矩阵计算R方
35. correlation1 = np.corrcoef(y, yvals1)[0,1]
36. correlation2 = np.corrcoef(y, yvals2)[0,1]
37. correlation3 = np.corrcoef(y, yvals3)[0,1]
38.
39. print(correlation1**2)
40. print(correlation2**2)
41. print(correlation3**2)
四次拟合多项式为：y=0.00104×4 – 0.03558×3 + 0.4291×2- 2.472x +8.186 (R2= 0.9896)
三次拟合多项式为：y= -0.01473 x3 + 0.2913 x2 – 2.138 x + 7.957(R2=0.9892)
二次拟合多项式为：y=0.0707 x2 – 1.215 x + 7.02(R2=0.9695)
由此可以看出四次多项式R2最大，达0.9896，拟合效果最好，因此取拟合方程：y=0.00104×4 – 0.03558×3 + 0.4291×2- 2.472x +8.186
F显著性检验：根据多元统计理论，若取Xi=xi，则实际模型的一元多项式非线性回归问题简化为多元线性回归问题，可根据多元线性回归方程的显著性检验多项式回归方程的显著性。y=0.00104×4 – 0.03558×3 + 0.4291×2- 2.472x +8.186转化为y=0.00104×4 – 0.03558×3 + 0.4291×2- 2.472×1
回归平方和
U
与剩余平方和
Q
:
回归平方和:
剩余平方和为:
F
统计量为:
1. #回归平方和U
2. U=np.sum((yvals1-ymean)**2)
3. Q=np.sum((y-yvals1)**2)
4. #剩余平方和Q
5. #F检验
6. k=4
7. n=12
8. F=(U/k)/(Q/(n-k-1))
9. print(U)
10. print(Q)
11. print(F)
12. print(0.00104*(8**4) - 0.03558*(8**3) + 0.4291*(8**2)- 2.472*8 +8.186)
答1：在置信水平=0.005上查F分布表知：F0.005(4,12)=6.52。由于166.542>>6.52，所以，土壤侵蚀模数与土壤含氮量之间的四阶回归方程式是显著的。
答2：预测当土壤侵蚀模数x=8000t/(km2*a)时的土壤含氮量:
y=0.00104*(8**4) – 0.03558*(8**3) + 0.4291*(8**2)- 2.472*8 +8.186=1.915(g.m-2)
