lwip处理时序

  • Post author:
  • Post category:其他

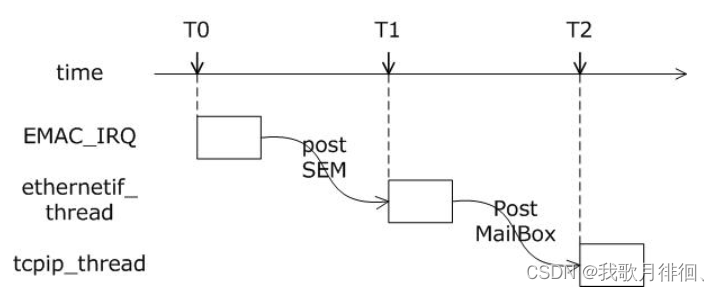

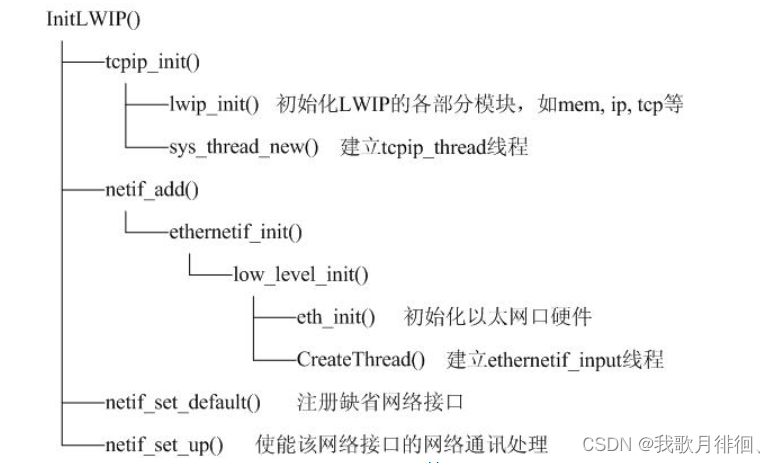

LWIP启动程序会创建2个线程：

  • tcpip_thread负责LWIP的绝大部分工作，主要是协议栈的解析和系统运行
  • ethernetif_thread负责从网口接收数据包再交付给tcpip_thread线程进行处理。

在这里插入图片描述

在这里插入图片描述

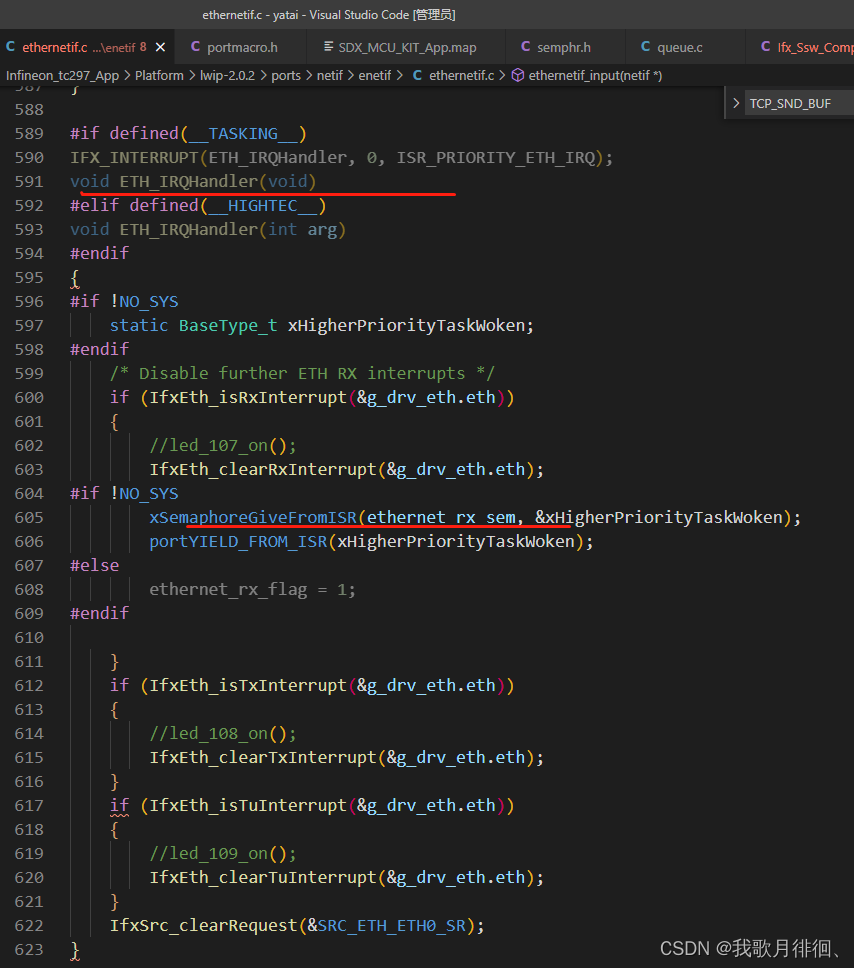

网卡中断

在这里插入图片描述

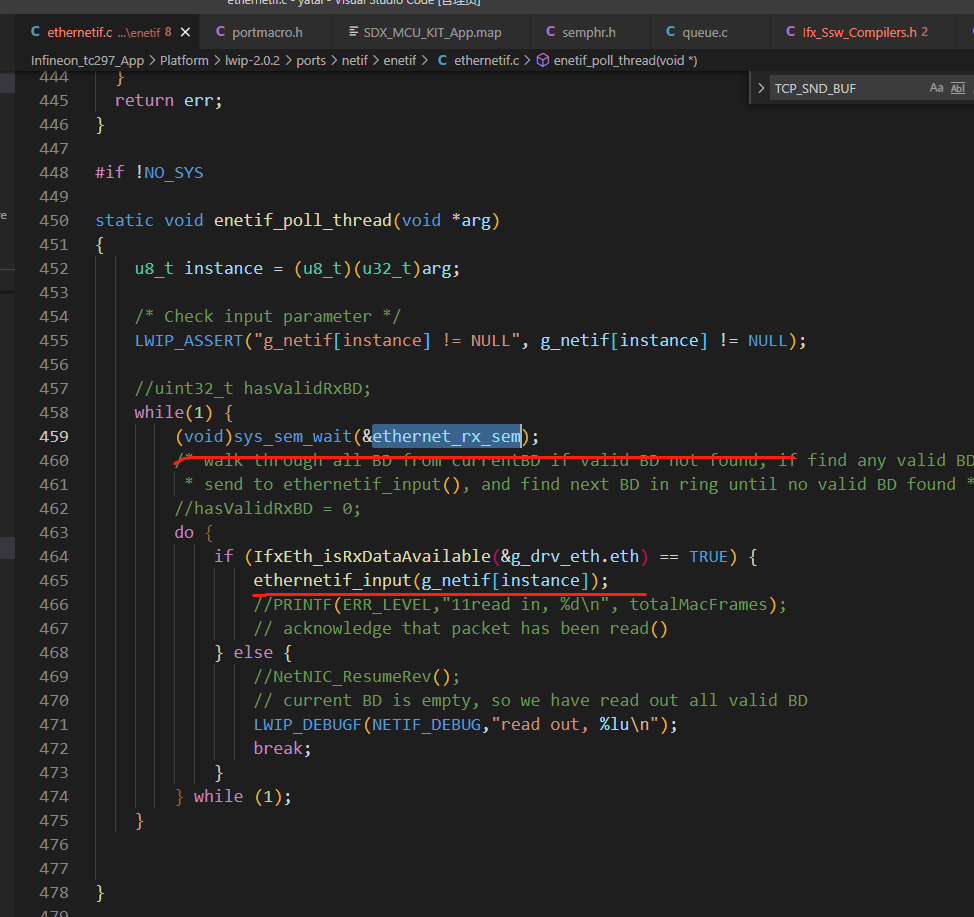

网络接口任务

在这里插入图片描述

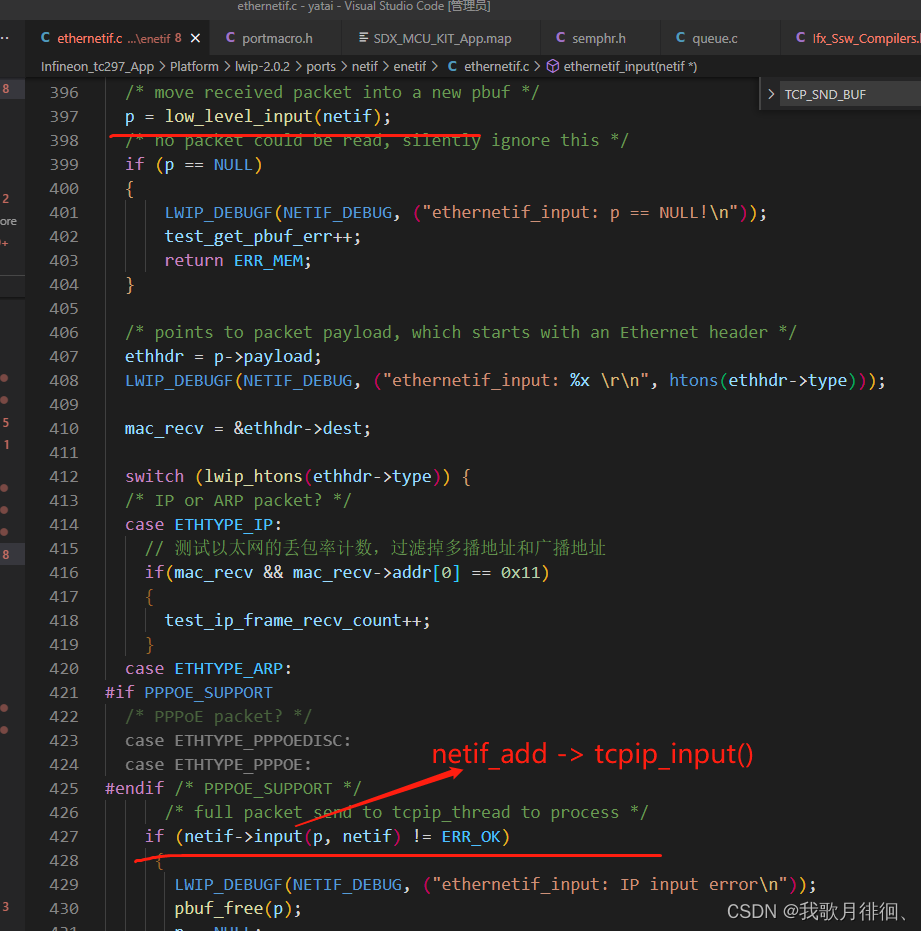

通过netif获取pbuf，调用tcpip_input()塞到邮箱

在这里插入图片描述

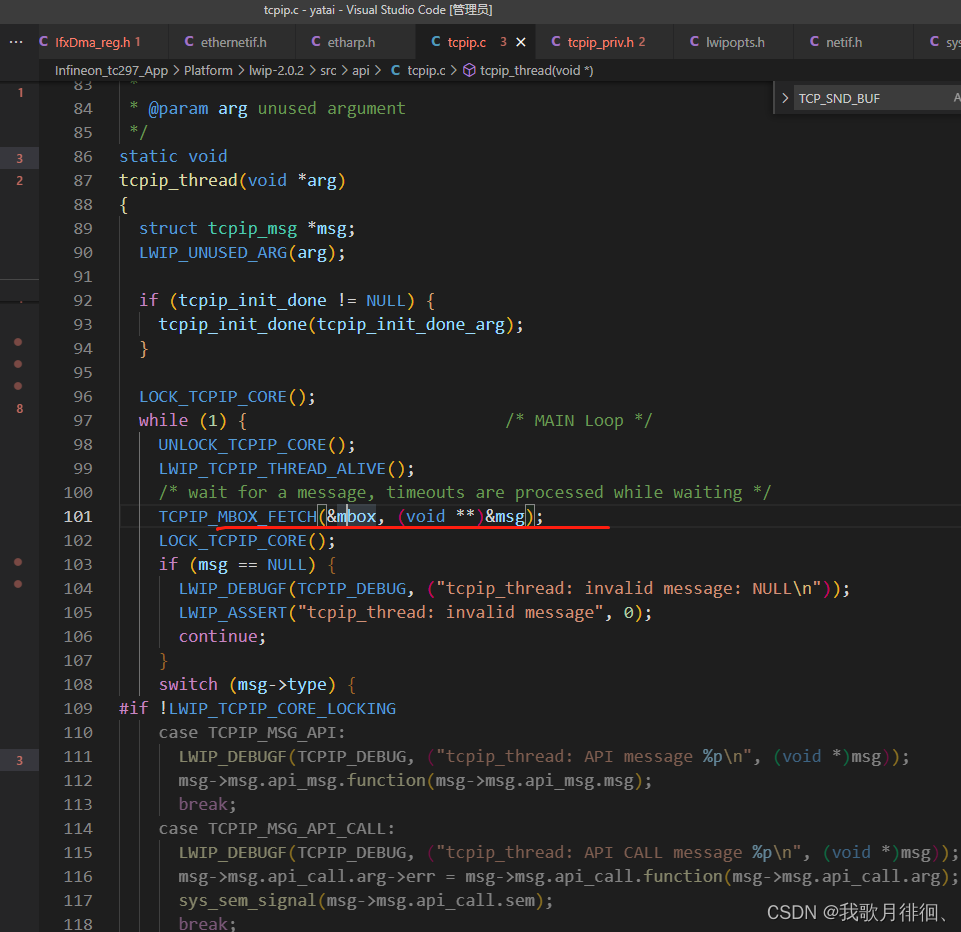

tcpip_thread开始处理协议栈

在这里插入图片描述
