1、射频传播方式

射频信号在媒介中传播时，会有不通的传播方式，主要包括吸收、反射、散射、折射、衍射、损耗、增益和多径。

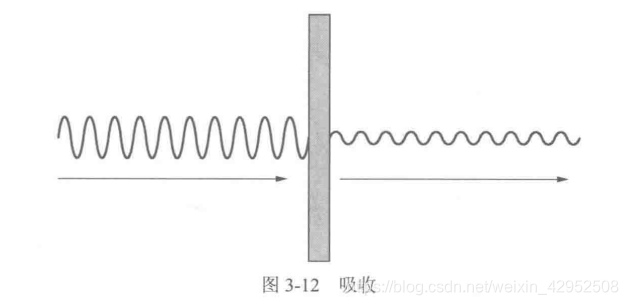

1.1、吸收

吸收是指射频信号在传播过程中，遇到吸收其能量的材质，导致信号衰减的现象。一般而言，材质的密度越高，信号的衰减就越严重，如砖墙和混泥土等等。



除建筑物会对其能量的吸收之外，水分和树叶等也会对射频信号进行吸收。所以在设计之后也要考虑人体吸收以及用户密度等等。

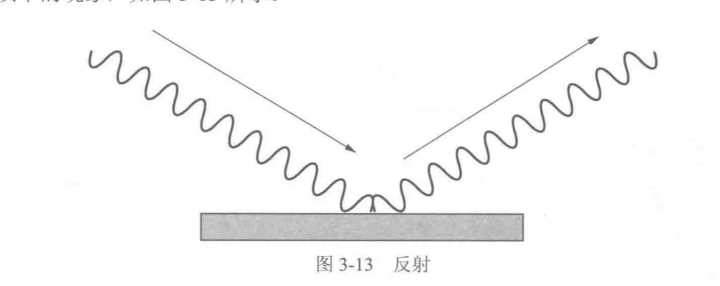

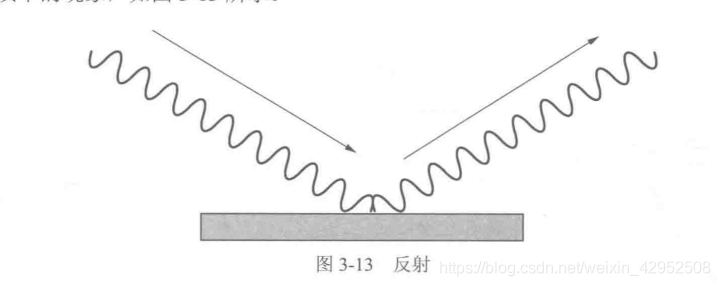

1.2、反射

反射是指射频信号在传播过程中，遇到别的介质分界面后改变原有的传播方向又返回原介质的现象。



在无线局域网中，需要非常关注射频信号反射现象。反射会导致多径现象，会影响接受信号的强度和质量，甚至会导致数据丢失或者信号消失！

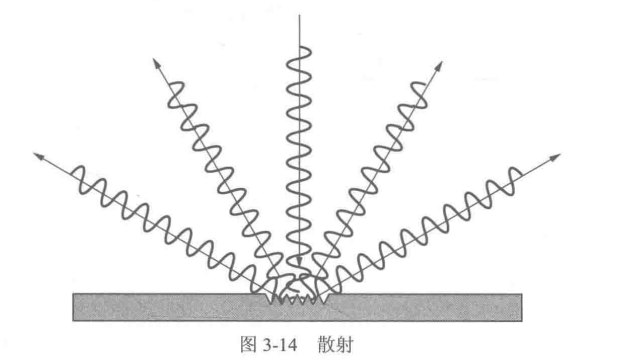

1.3、散射

散射是指射频信号在传播过程中，遇到粗糙、不均匀的物体或由非常小的颗粒组成的材质时，偏离原来的方向而分散传播的现场。

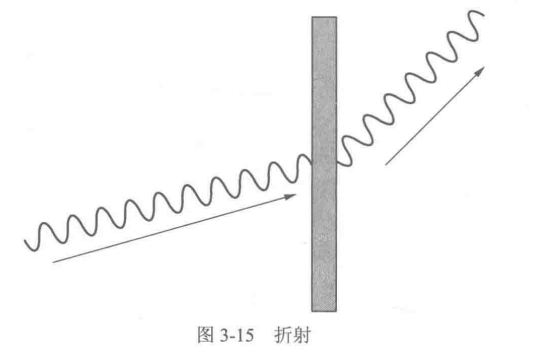

1.4、折射

折射是指射频信号再传播过程中，从一种介质斜射入另一中介质中，传播方向发生改变的现象。



水蒸气、空气温度变化和空气压力变化是三个最重要的产生折射的原因。

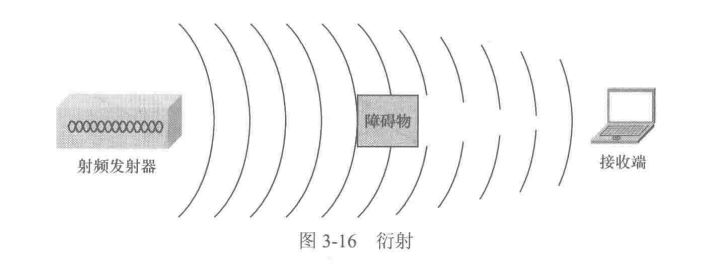

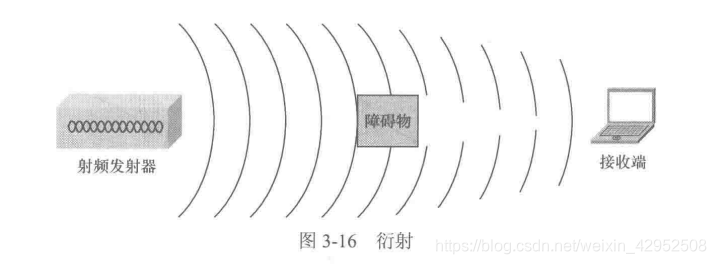

1.5、衍射

衍射是指射频信号遇到障碍物时，出现弯曲和扩展的现象。

衍射可能会导致信号失真的现象。

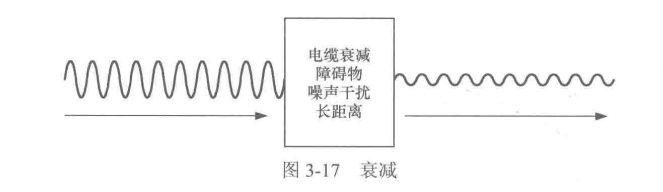

1.6、衰减

损耗，也称之为衰减。是指射频信号在线缆或者空气中传播时，信号强度或振幅下降的现象。

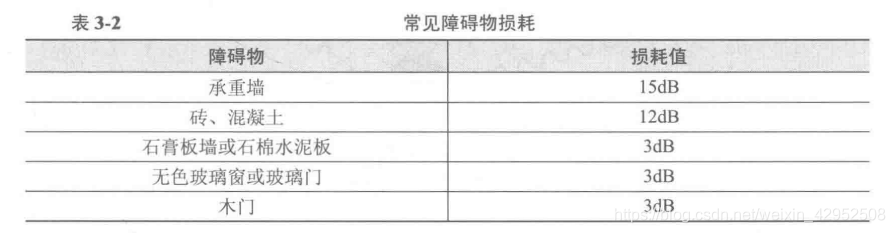

常见障碍物损耗

1.7、增益

与损耗相反，增益是指射频信号振幅增加或者信号增强的现象。

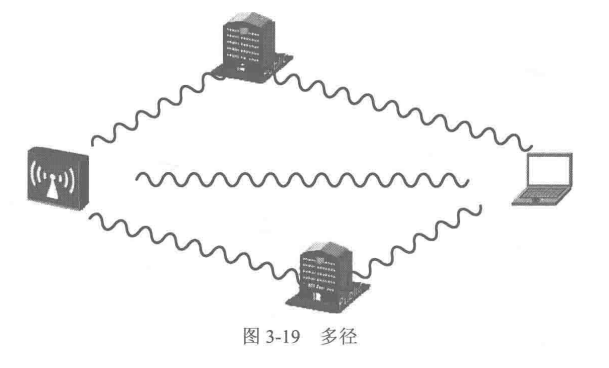

1.8、多径

多径是指两路或者多路信号同时或相隔极短的时间到达接受端。这些经不通路径的相同信号在接收端会发生叠加，从而增大或减小信号的现象。反射是导致多径的最重要原因。

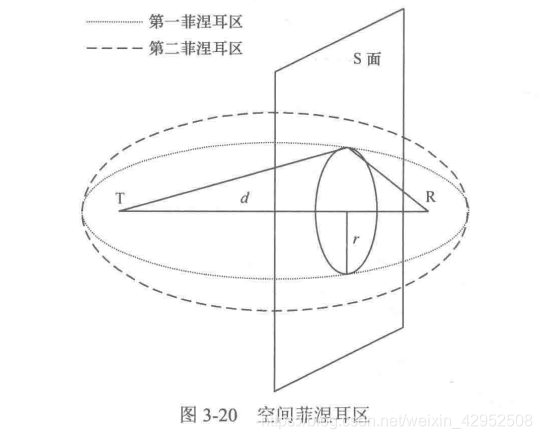

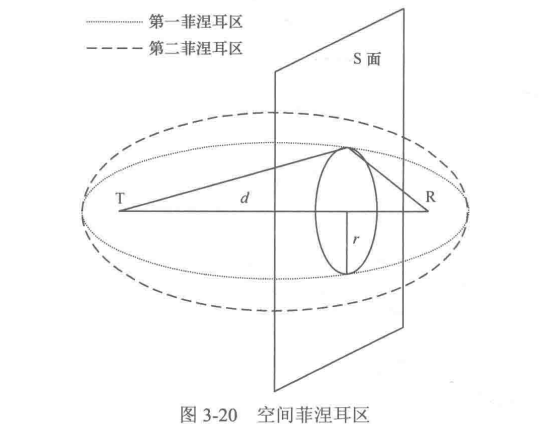

2.菲涅耳区

收发天线之间射频信号传播信号所经历的时间，存在这对信号传播起主要作用的空间区域，这几个空间区域被称为传播主区，传播主区可以用菲涅耳区的慨念来表示。



T：发射天线位置。

R：接受天线装置

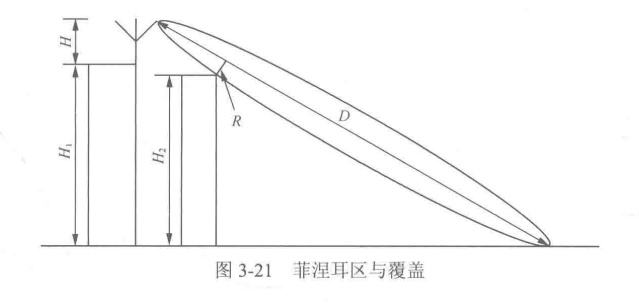

工程上一般通过调整下倾角大小和增高架高度，使信号直射径避开遮挡物，从而提高信号覆盖能力。
