Linux iptables防火墙实验

实验要求

1．利用Linux自带的iptables配置防火墙。完成如下配置：

要求：（1）阻止任何外部世界直接与防火墙内部网段直接通讯

（2）允许内部用户通过防火墙访问外部HTTP服务器允许内部用户通过防火墙访问外部HTTPS服务器

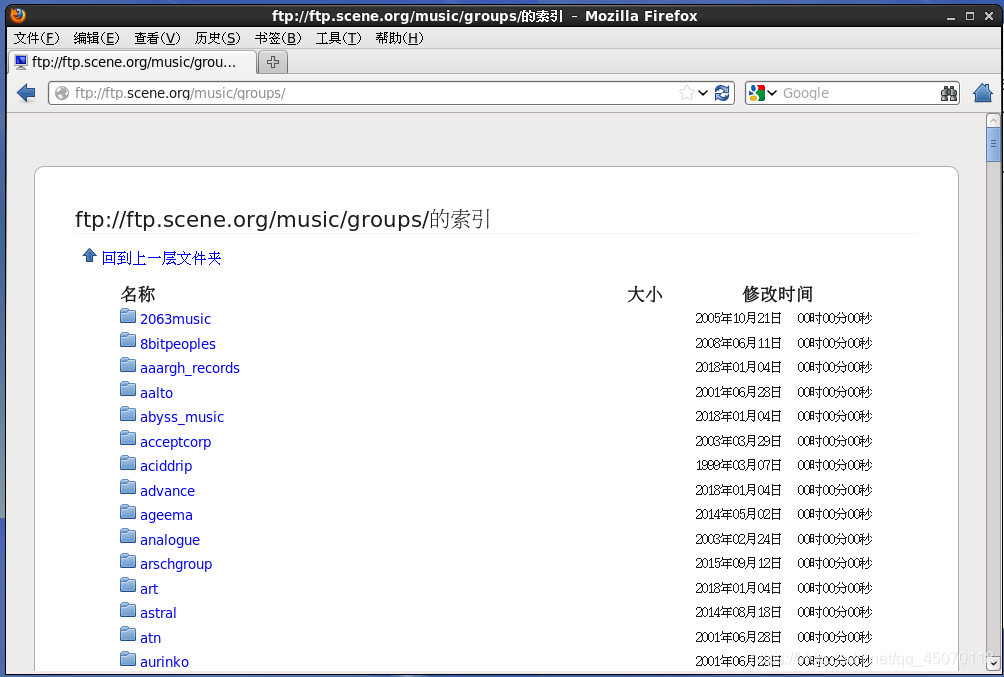

（3）允许内部用户通过防火结防问外部FTP服务器。

（4）其余功能可自行添加，作为加分项。

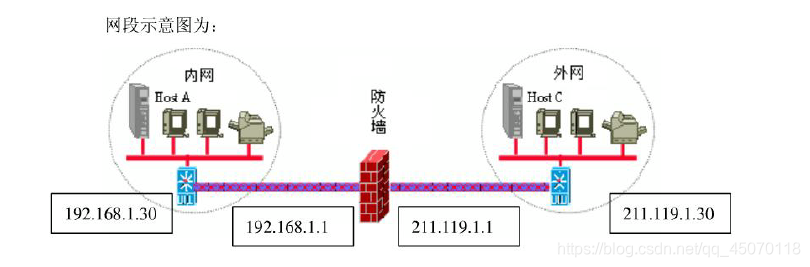

在这里插入图片描述

iptables防火墙简介

在linux上设置防火墙规则时，一定要先用uname -r 追踪一下内核版本，2.4和2.6使用的是iptables防火墙机制

在这里插入图片描述

iptables里面有多个表格，每个表格都定义出自己的默认策略和规则，

1、规则链

规则的作用在于对数据包进行过滤或处理，根据处理时机的不同，各种规则被组织在不同的“链”中规则链是防火墙规则/策略的集合

默认的5种规则链

INPUT：处理入站数据包

OUTPUT：处理出站数据包

FORWARD：处理转发数据包

POSTROUTING链：在进行路由选择后处理数据包

PREROUTING链：在进行路由选择前处理数据包

2、规则表

具有某一类相似用途的防火墙规则，按照不同处理时机区分到不同的规则链以后，被归置到不同的“表”中规则表是规则链的集合

默认的4个规则表

raw表：确定是否对该数据包进行状态跟踪

mangle表：为数据包设置标记

nat表：修改数据包中的源、目标IP地址或端口

filter表：确定是否放行该数据包（过滤）

3、规则表间的优先顺序

依次为：raw、mangle、nat、filter

raw（PREROUTING、OUTPUT）

mangle（INPUT、OUTPUT、FORWARD、 POSTROUTING、PREROUTING）

nat（POSTROUTING、PREROUTING、OUTPUT）

filter（INPUT、FORWARD、OUTPUT）

规则链间的匹配顺序

入站数据：PREROUTING、INPUT

出站数据：OUTPUT、POSTROUTING

转发数据：PREROUTING、FORWARD、POSTROUTING

规则链内的匹配顺序

按顺序依次进行检查，找到相匹配的规则即停止（LOG策略会有例外）

若在该链内找不到相匹配的规则，则按该链的默认策略处理

4、iptables命令的语法格式

iptables [-t 表名] 管理选项 [链名] [条件匹配] [-j 目标动作或跳转]

-t<表>：指定要操纵的表；

-A：向规则链中添加条目；

-D：从规则链中删除条目；

-i：向规则链中插入条目；

-R：替换规则链中的条目；

-L：显示规则链中已有的条目；

-F：清楚规则链中已有的条目；

-Z：清空规则链中的数据包计算器和字节计数器；

-N：创建新的用户自定义规则链；

-P：定义规则链中的默认目标；

-h：显示帮助信息；

-p：指定要匹配的数据包协议类型；

-s：指定要匹配的数据包源ip地址；

-j<目标>：指定要跳转的目标；

-i<网络接口>：指定数据包进入本机的网络接口；

-o<网络接口>：指定数据包要离开本机所使用的网络接口。

几个注意事项

不指定表名时，默认表示filter表

不指定链名时，默认表示该表内所有链

除非设置规则链的缺省策略，否则需要指定匹配条件

实验过程

创建三台虚拟机分别为，外网，网关，内网

在这里插入图片描述

三台机器都先关闭防火墙，关闭SELINUX，挂载镜像（每个实验的基本操作）

挂载镜像在CD/DVD这里设置如图，使用ISO镜像文件内应加入正确镜像

点击VM的编辑框打开虚拟网络编辑器将VMnet1和VMnet2的子网设置成内外网的网段，并且将使用本地DHCP服务将IP地址分配给虚拟机关闭

在这里插入图片描述

一.配置

配置网关

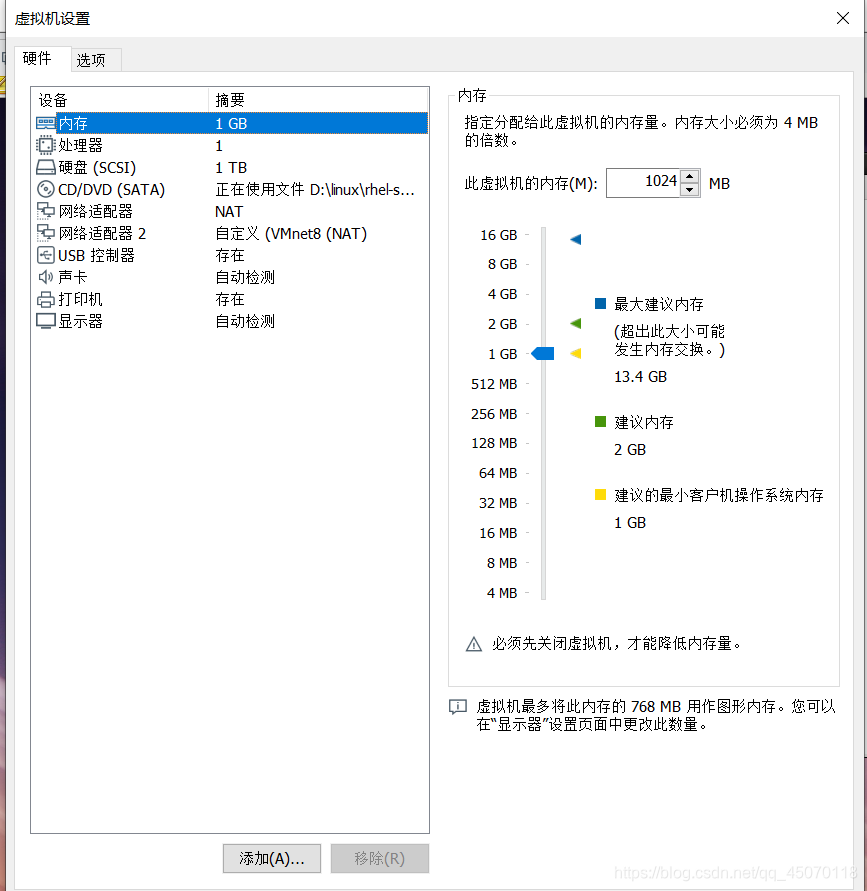

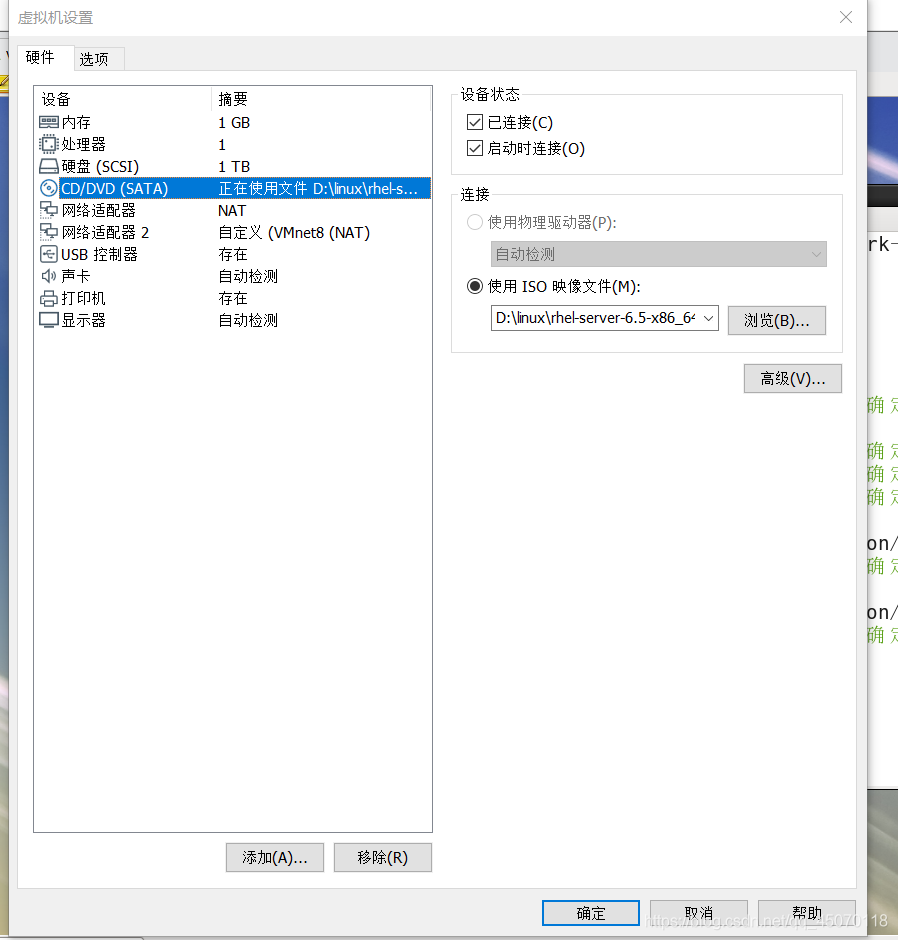

（1）在右下角添加网络适配器然后两个适配器分别为连接内网的NAT和连接外网的VMnet8

在这里插入图片描述

（2）转到配置IP的文件下 cd /etc/sysconfig/network-scripts/

mv ifcfg-eth0 ifcfg-eth1 重命名，为了与网卡名一致

cp ifcfg-eth1 ./ifcfg-eth2 复制给eth2用来配置eth2

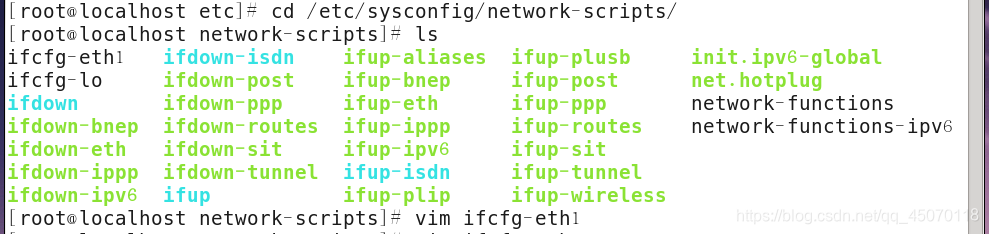

ls查看文件下如图所示有eth1和eth2
在这里插入图片描述

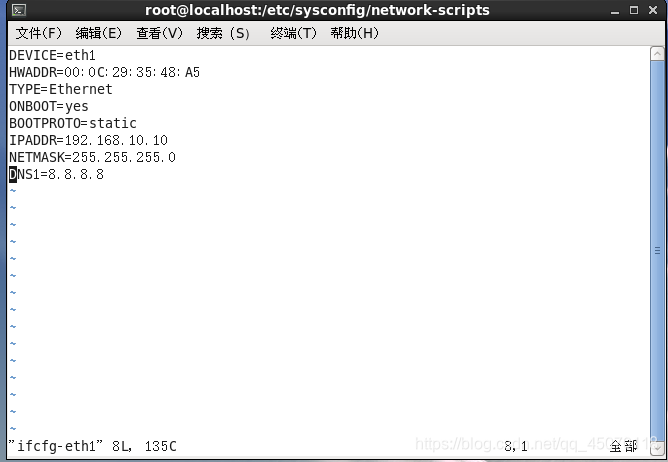

(3)修改网卡1（连接内网的网卡）

vim ifcfg-eth1

内容为（不会配IP的看不懂的看我的另一篇博客）

IP要与内网的IP在同一网段

（4）修改网卡2（连接外网的网卡）

vim ifcfg-eth2

在这里插入图片描述

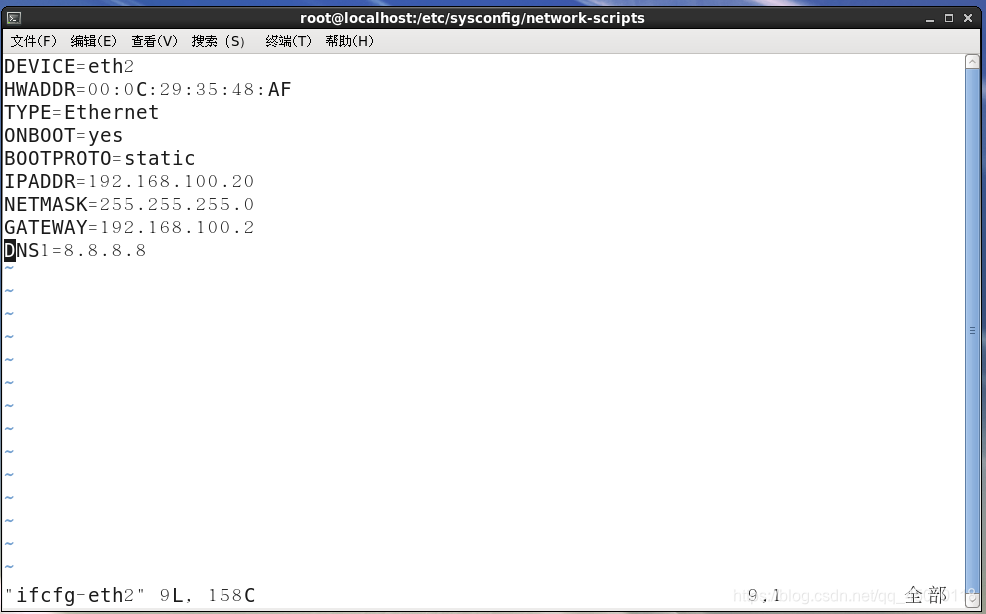

内容为（这里设置一个网关，最后一位最好为2）

在这里插入图片描述

IP地址要与外网的IP在同一网段

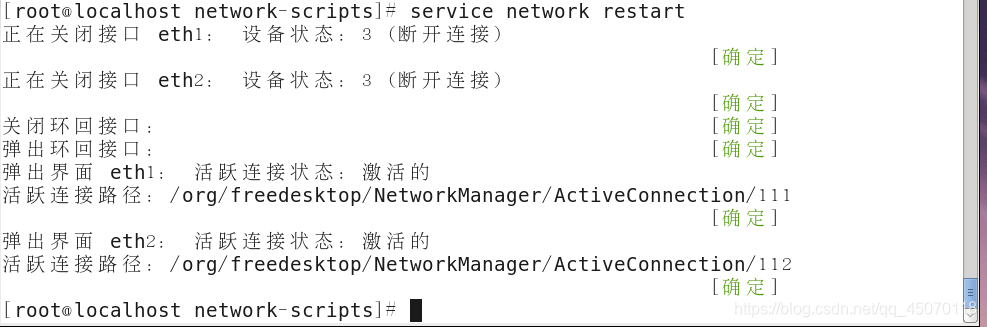

（5）重启网络服务

service network restart

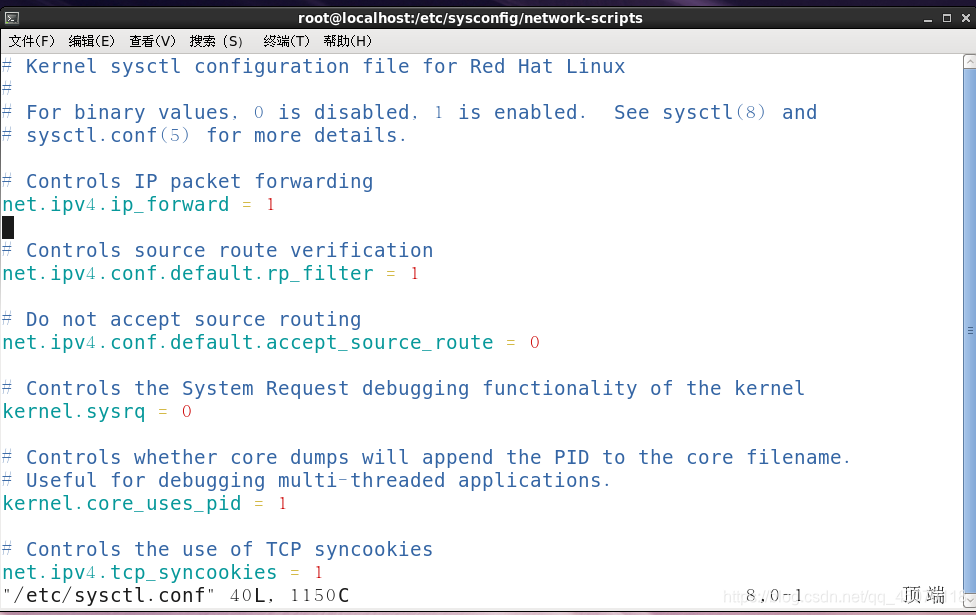

（6）配置转发文件

在这里插入图片描述

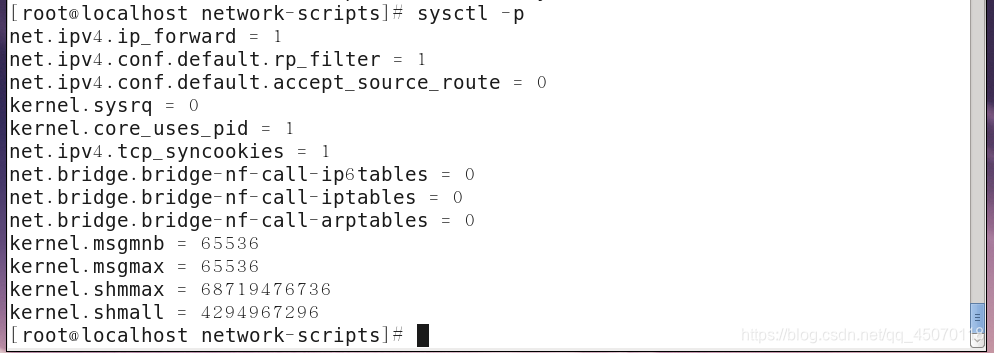

配置文件如下

只需将net.ipv4.ip_forward改为1就行了

加载

网关配置完成！

2.配置内网

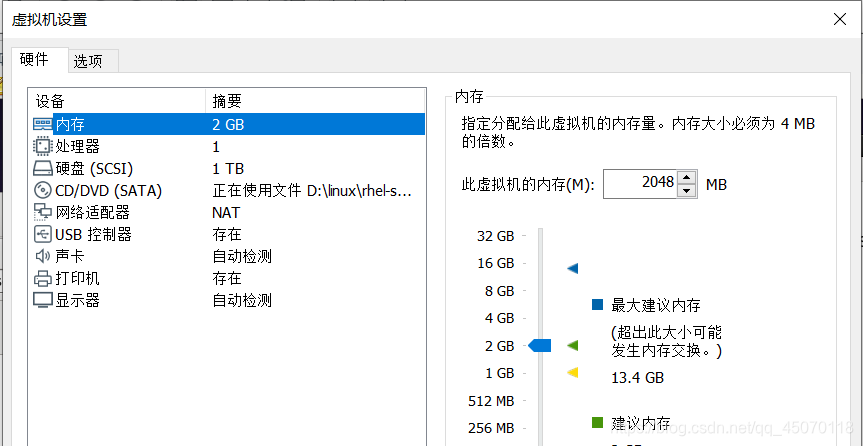

（1）网络适配器设置为NAT模式

在这里插入图片描述

（2）修改配置文件

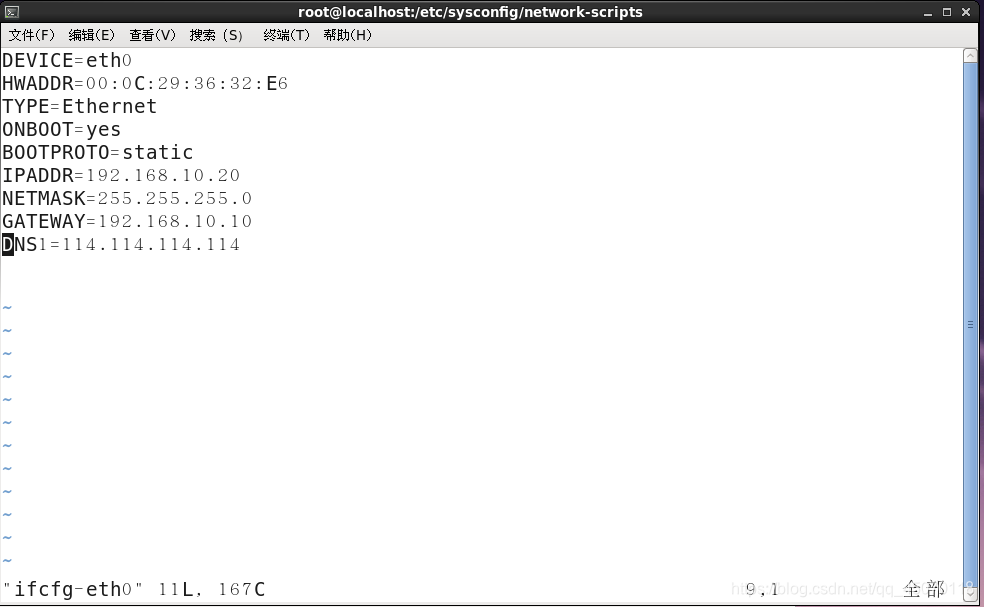

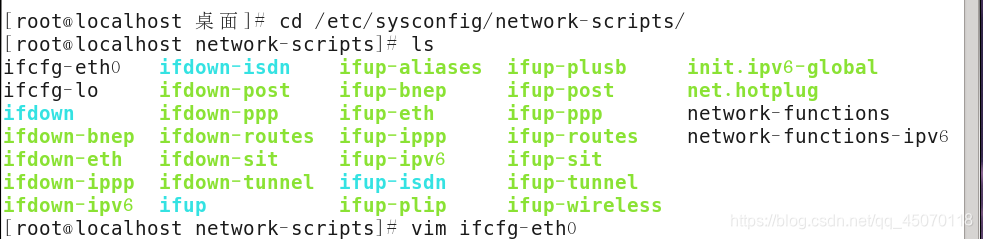

进入配置文件目录，修改配置文件vim ifcfg-eth0

在这里插入图片描述

修改如下

内网的ip与网关的网卡1的IP应该处于同一网段，内网的网关（GATEWAY）为连接内网的网关的eth1的IP地址，并设置DNS服务器

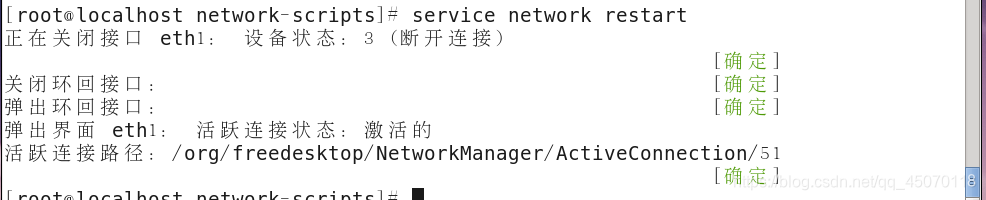

（3）重启网络服务 service network restart

在这里插入图片描述

内网配置成功

3.配置外网

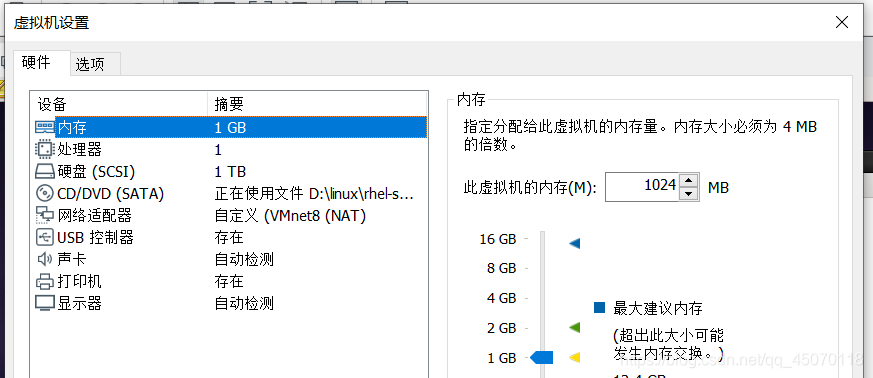

（1）配置网络适配器为VMnet8

(2)配置IP

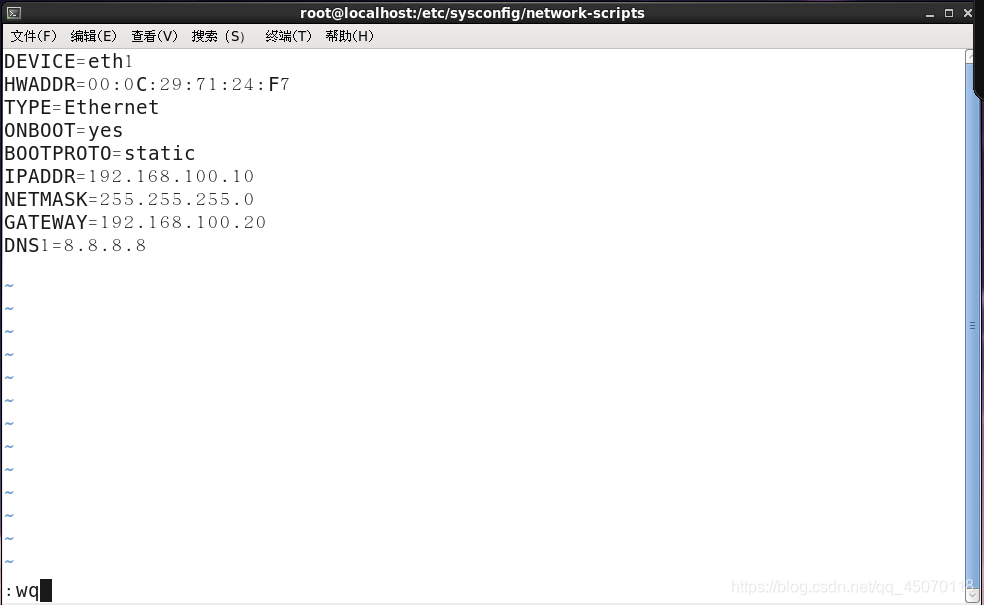

在这里插入图片描述

内容如下IP要与网关的eth2处于同一网段

网关（GATEWAT）为LINUX WG中连接外网的eth2的ip地址

（3）重启网络服务
在这里插入图片描述

外网配置成功

4.验证

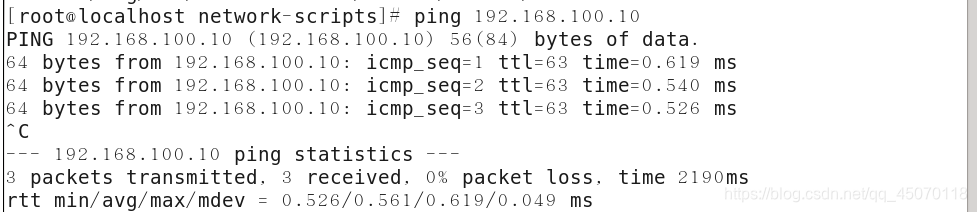

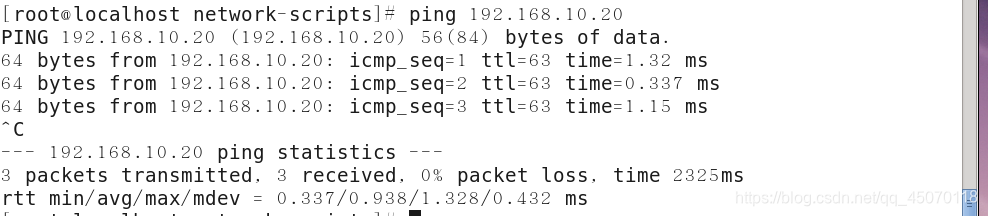

外网内网能互相ping通

在这里插入图片描述

连接成功

二.设置防火墙策略

1.禁止外网与内网通信

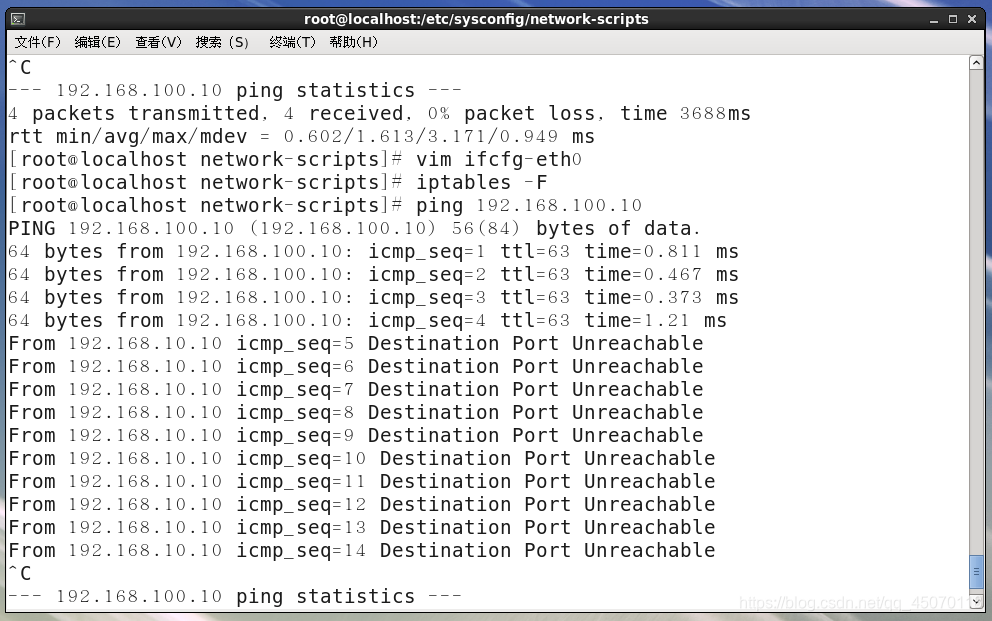

内网ping外网，一开始ping通，在网关设置防火墙策略后ping立刻就中断了，

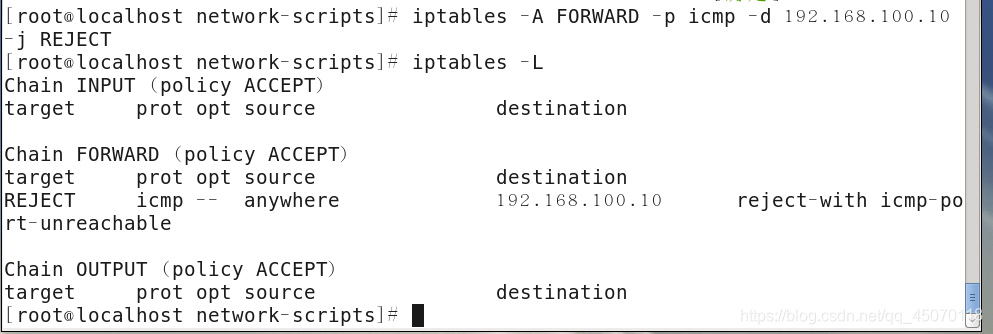

网关配置防火墙，因为ping使用的ICMP数据包，所以将其拒绝

在这里插入图片描述

-L怎么看

target:代表进行的操作，ACCEPT是放行，REJECT是拒绝，DROP丢弃

prot:代表使用数据包协议，主要有TCP,UDP,ICMP三种

opt:额外的选项说明

source:代表此规则是针对哪个来源IP进行限制

destination:代表此规则是针对哪个目标IP进行限制
