Vivado的pll约束（重命名）主要是下面这三句话
create_generated_clock -name clk_100m -source [get_pins u_my_pll/inst/plle2_adv_inst/CLKIN1] -multiply_by 2 -add -master_clock clk_in [get_pins u_my_pll/inst/plle2_adv_inst/CLKOUT0]
set_false_path -from [get_clocks clk_100m] -to [get_clocks clk_out1_my_pll]
set_false_path -from [get_clocks clk_out1_my_pll] -to [get_clocks clk_100m]

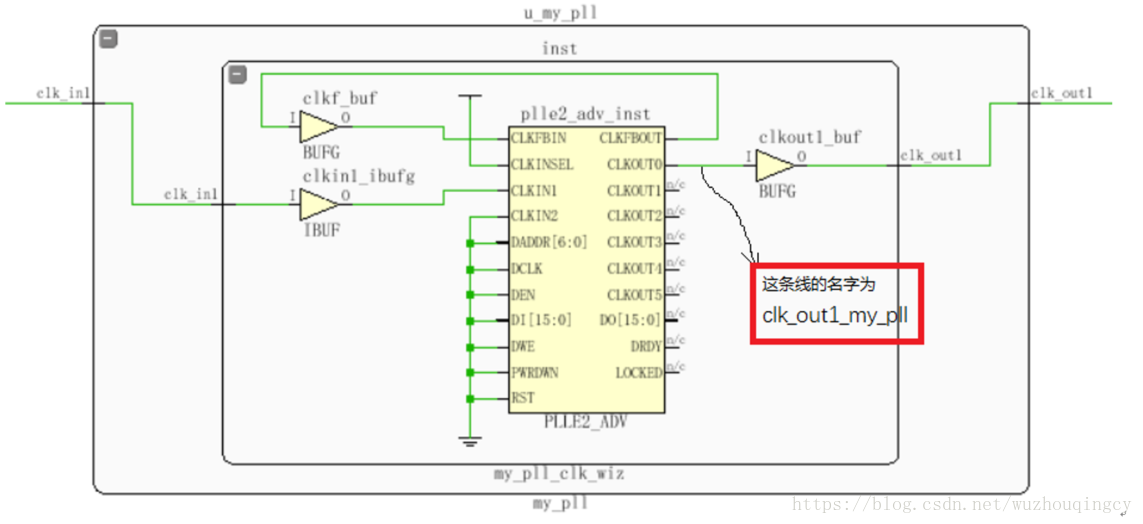

在vivado中pll会自动约束，一般约束的名字即为pll输出到BUFG/I线路的名字
即约束语句如下
create_generated_clock -name clk_out1_my_pll [get_pins u
