目录：

1. 层别介绍
2. 步骤

（1）设置原点

（2）覆铜

（3）导出Gerber

（4）输出坐标文件

1.

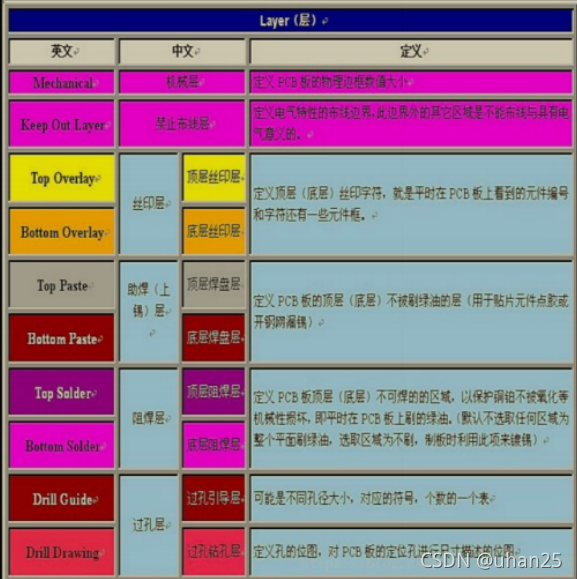

   层别介绍

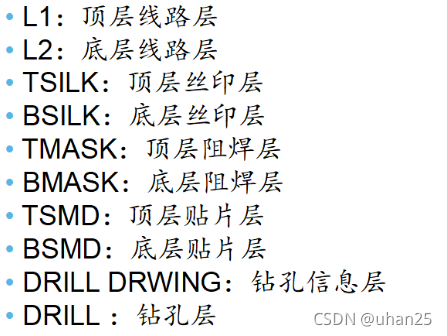

需要导出以下层：

2. 步骤

1. 设置原点

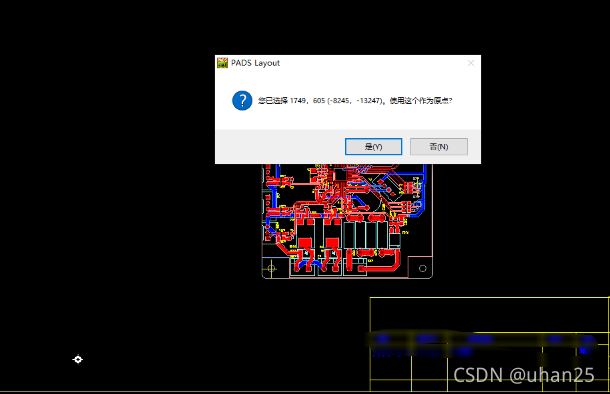

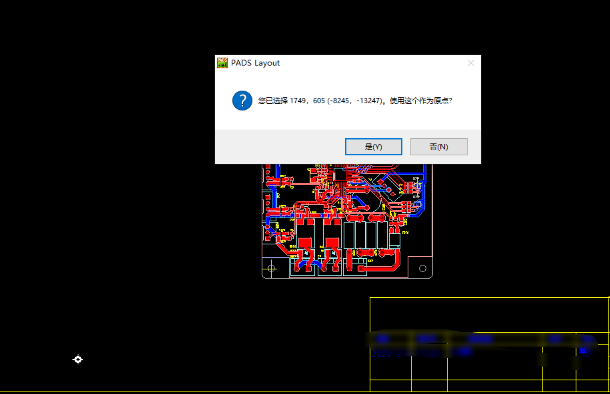

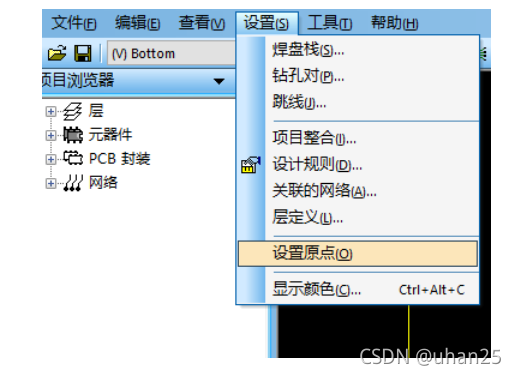

执行菜单命令【设置】→【设置原点】，将原点设置在板框左下角附近。

2. 覆铜

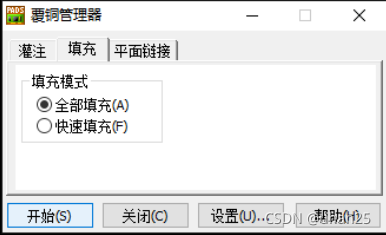

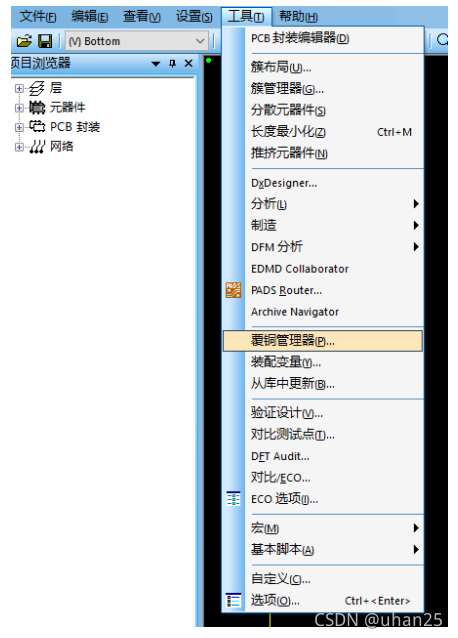

执行菜单命令【工具】→【覆铜管理器】，在“覆铜管理器”对话框中，选择【填充】→【全部填充】，点击开始。

3. 导出Gerber

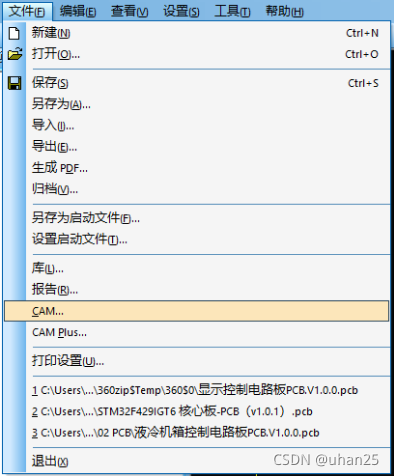

菜单栏【文件】→【CAM】。

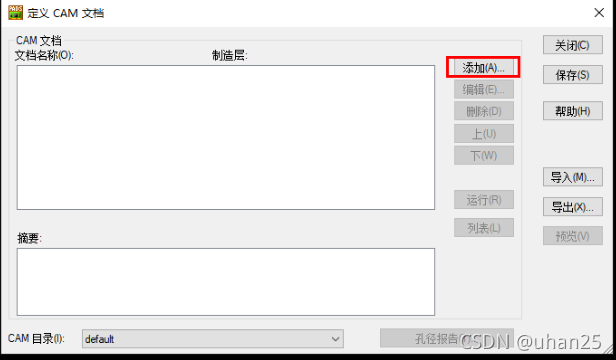

点击【添加】，分别对所需要的层进行设置。

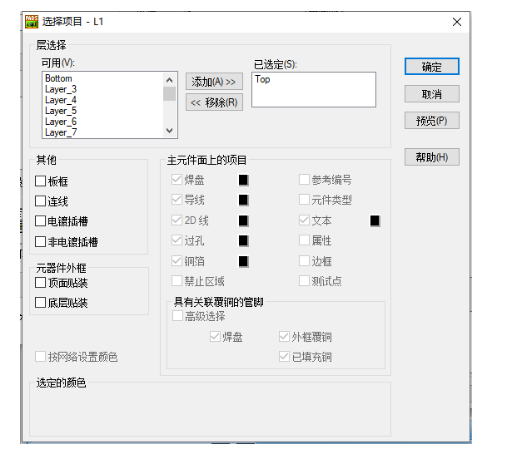

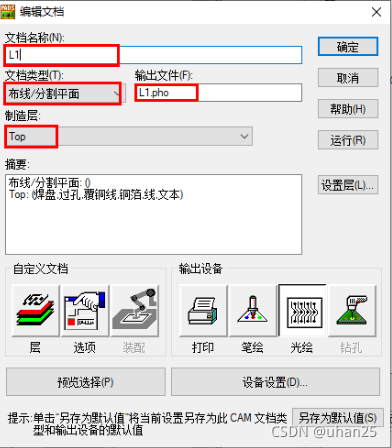

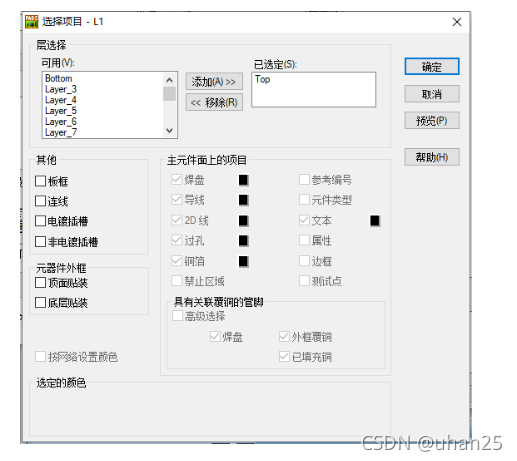

①  L1

：顶层线路层，如图进行设置。

点击

图标，进行设置。

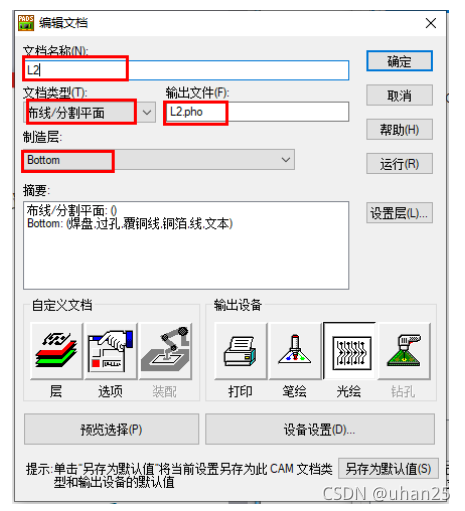

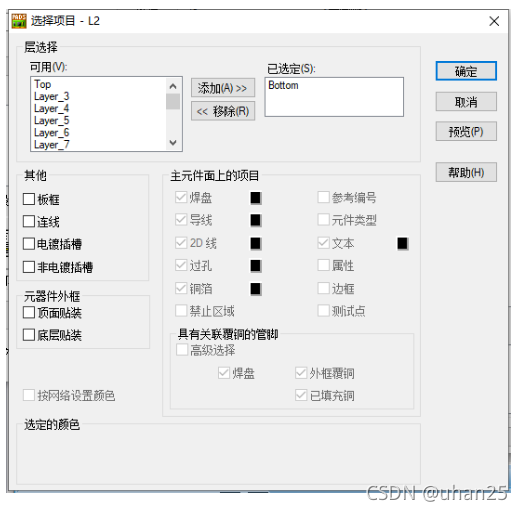

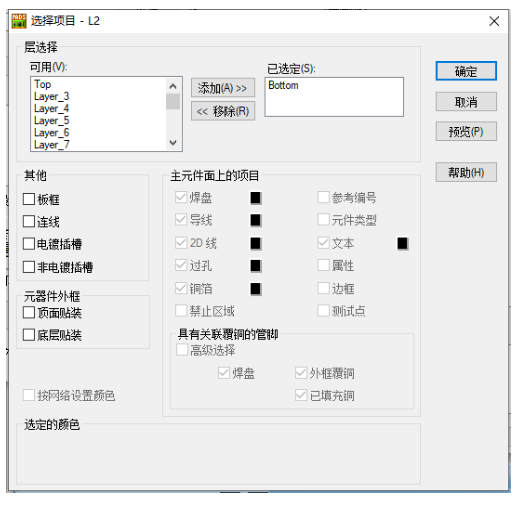

②  L2

：底层线路层。

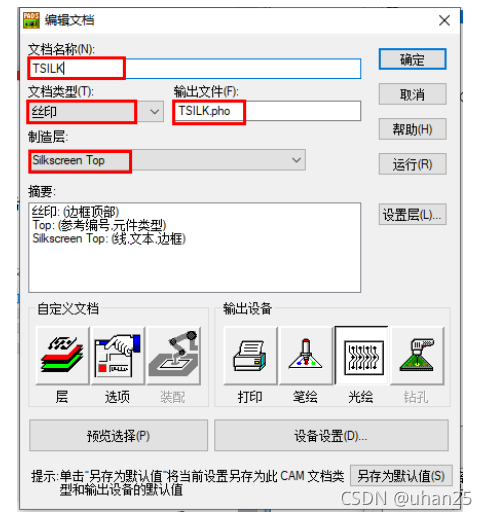

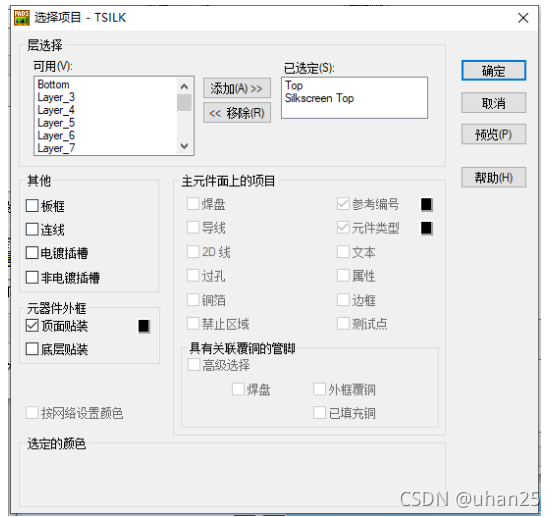

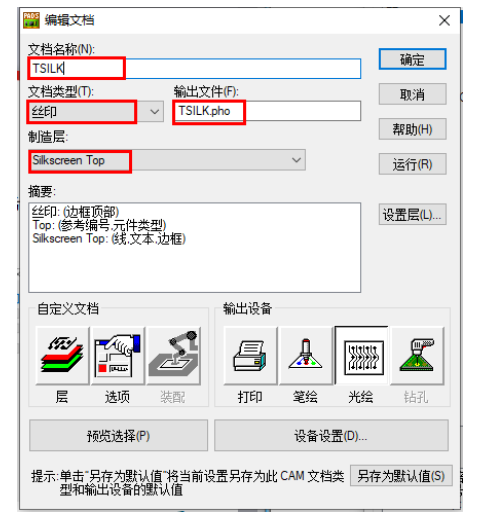

③  TSILK

：顶层丝印层。

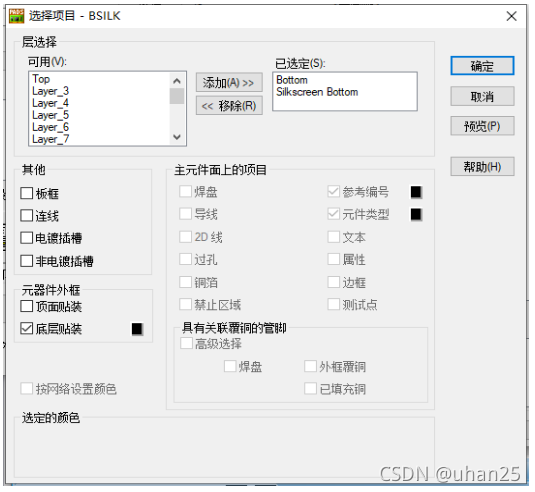

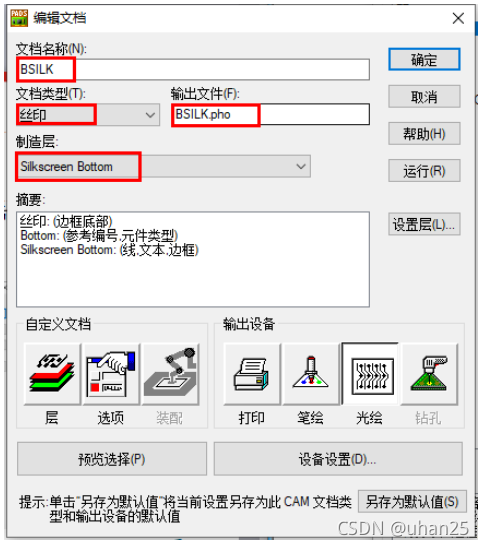

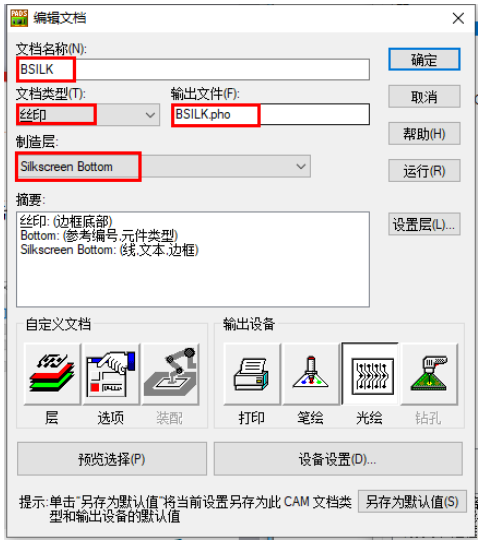

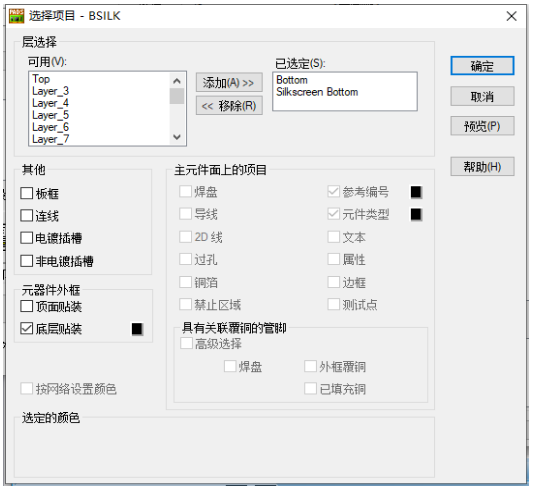

④  BSILK

：丝印底层。

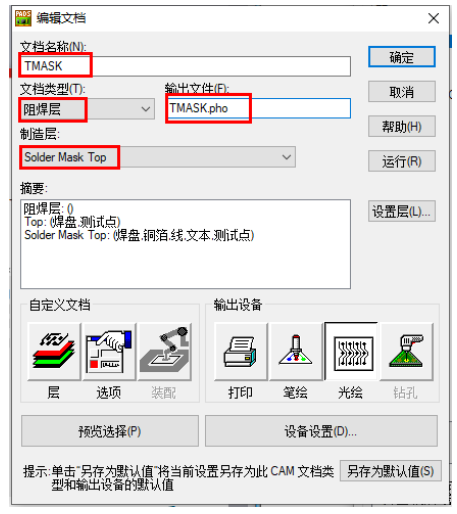

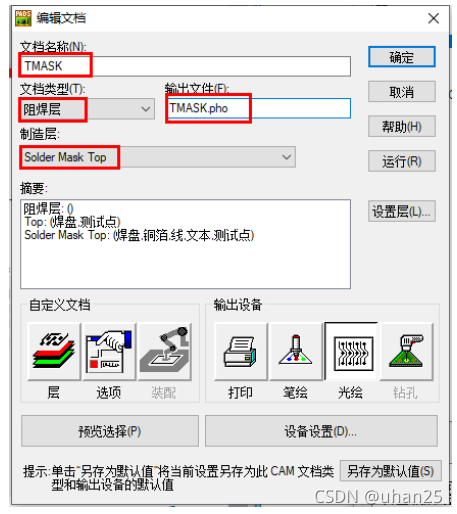

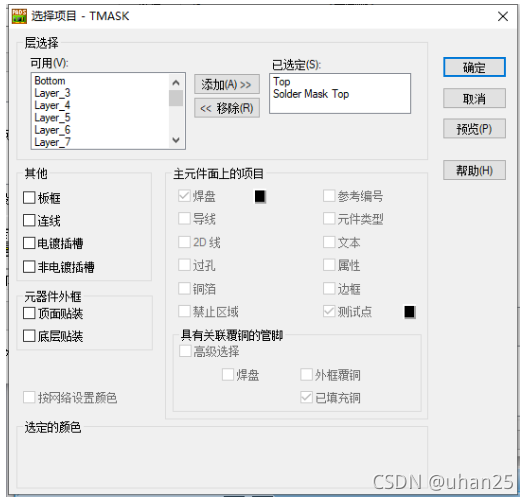

⑤  TMASK

：顶层阻焊层。

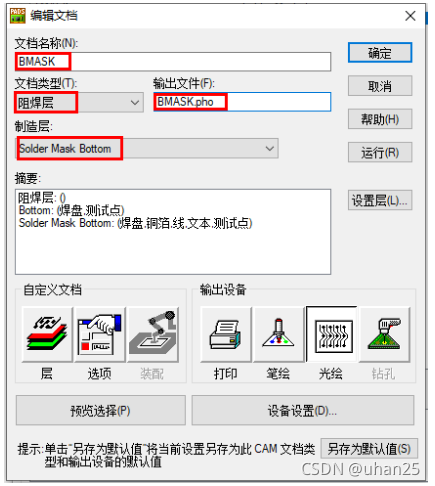

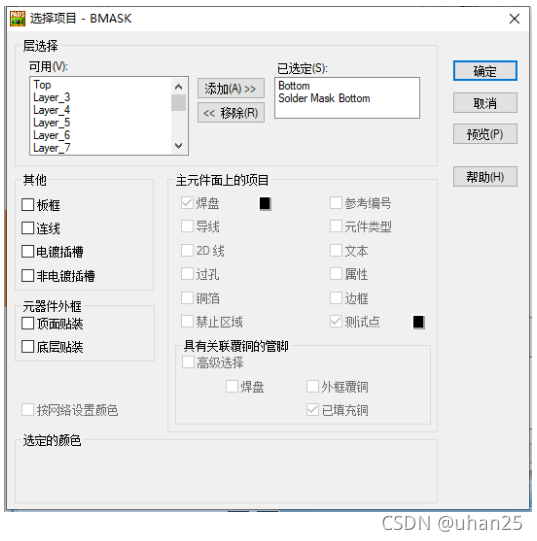

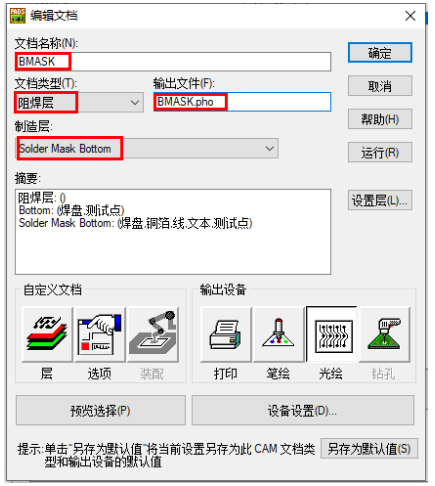

⑥  BMASK

：底层阻焊层。

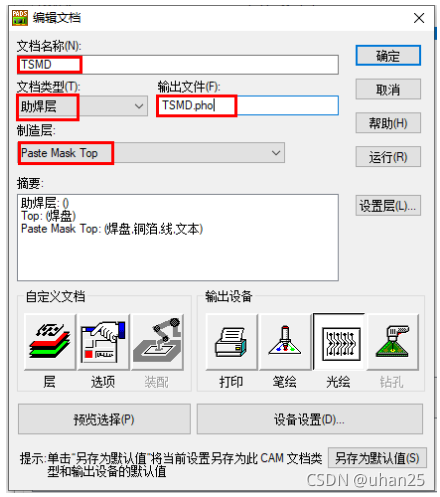

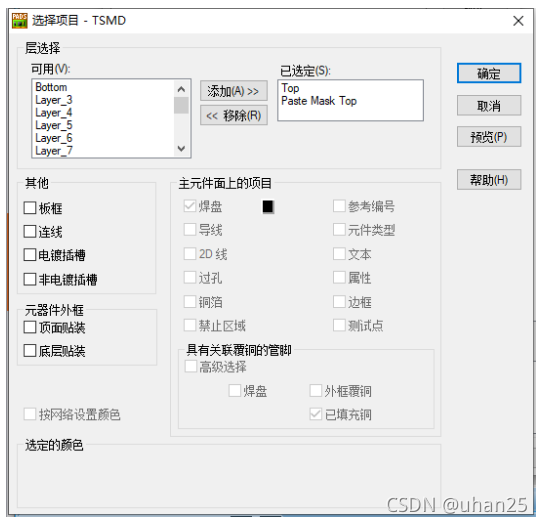

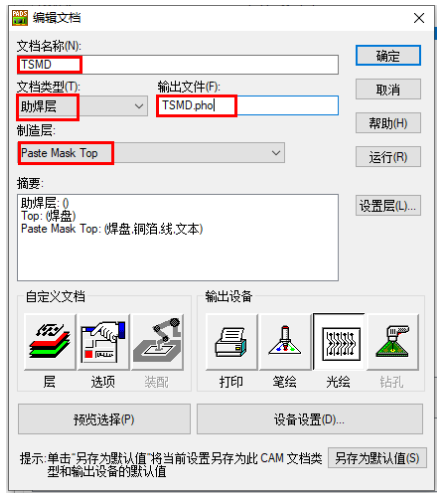

⑦  TSMD

：顶层贴片层。

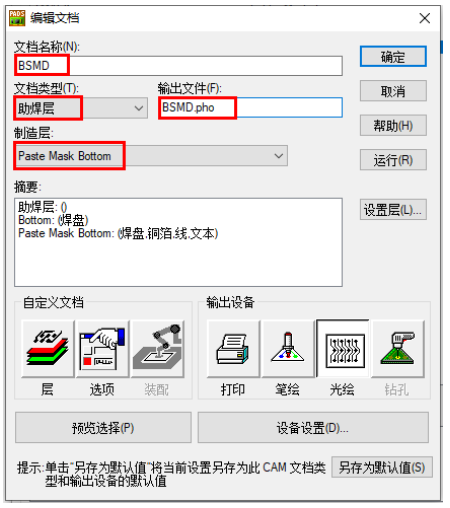

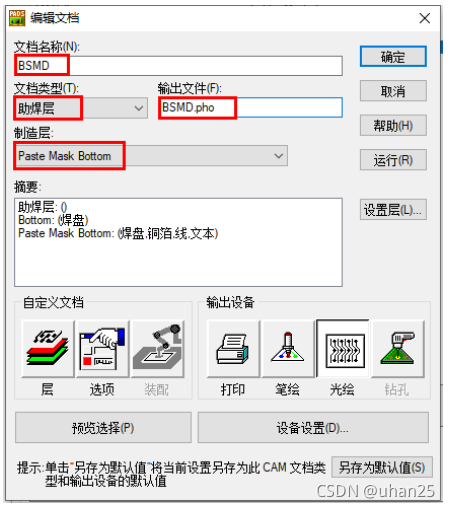

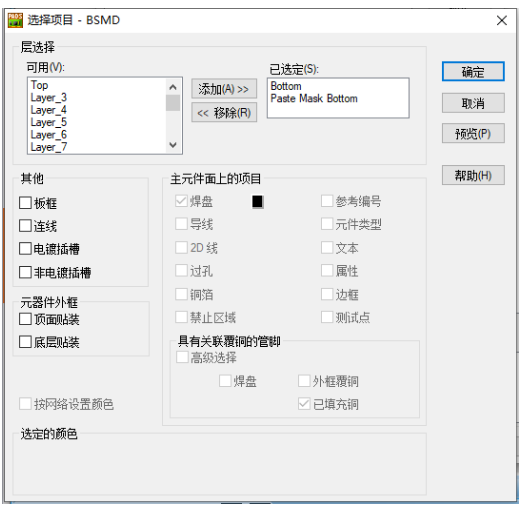

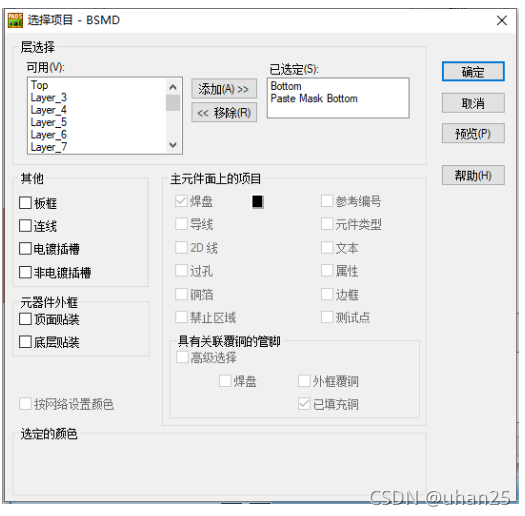

⑧  BSMD

：底层贴片层。

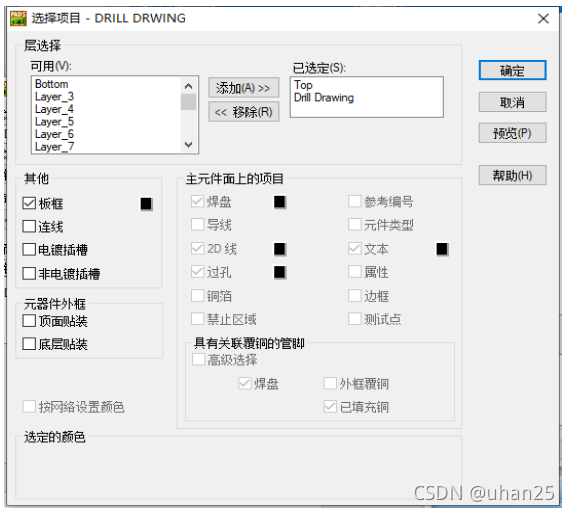

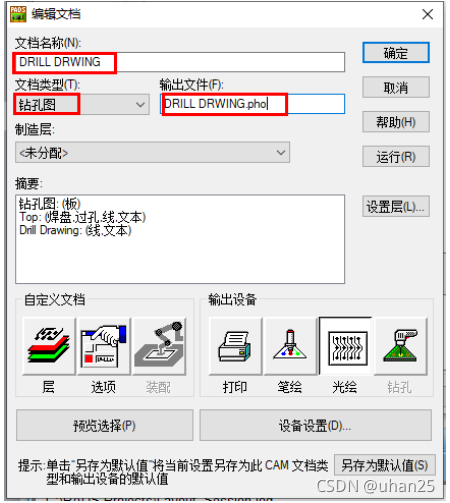

⑨  DRILL DRWING

：钻孔参考层。

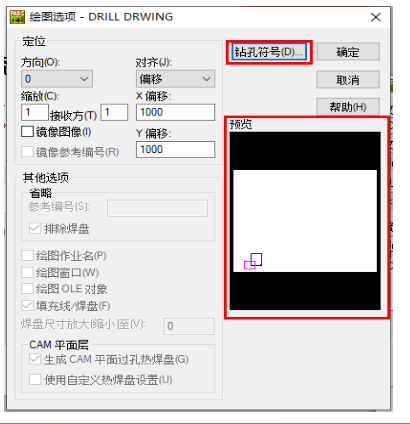

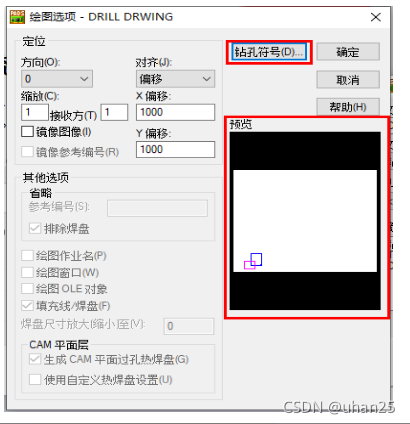

点击

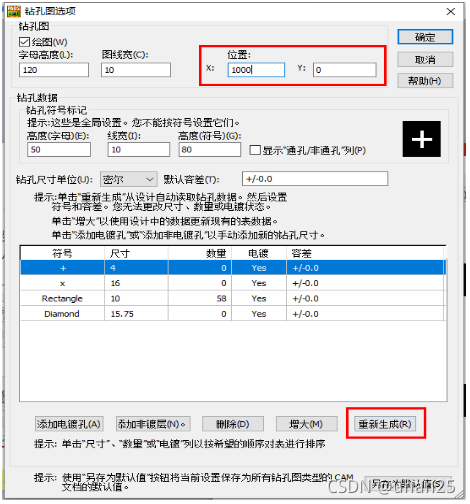

图标，观察预览窗口的图是否有交叉，若有交叉，则点击【钻孔符号】，更改位置X Y 的值，再点击【重新生成】，若无交叉，则无需更改位置 X Y 的值，但仍需要点击【重新生成】。

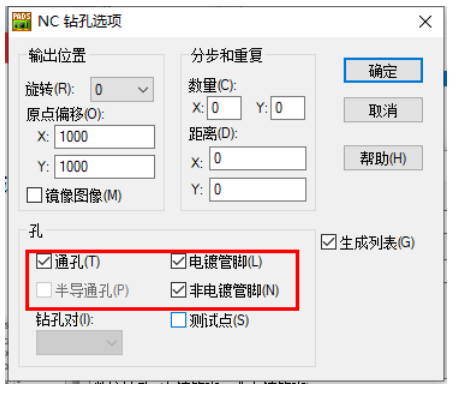

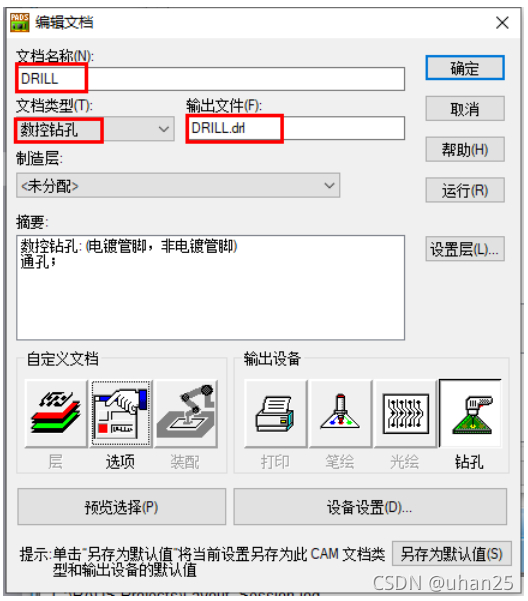

⑩  DRILL

： NC钻孔。

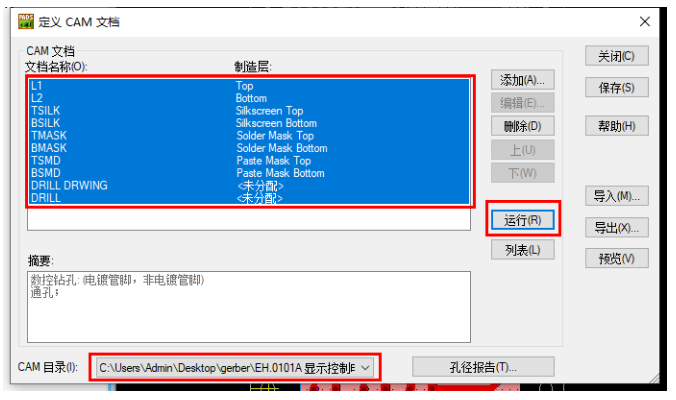

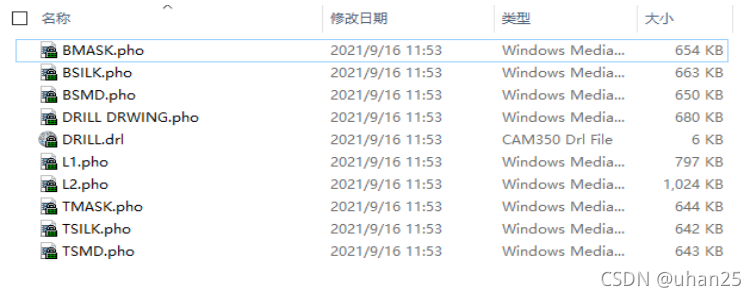

选择【是】，即生成Gerber文件，可以在目录下看到已生成的文件，再将生成的.rep文件全部删除，保留 .pho 和 .drl 文件。

4. 输出坐标文件

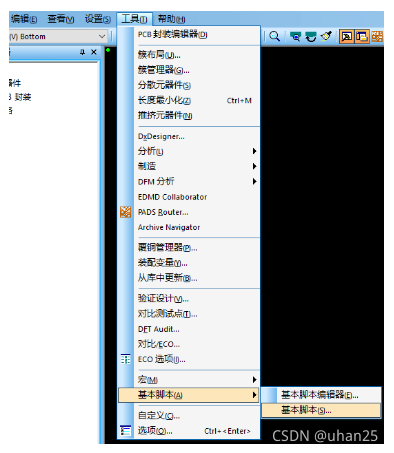

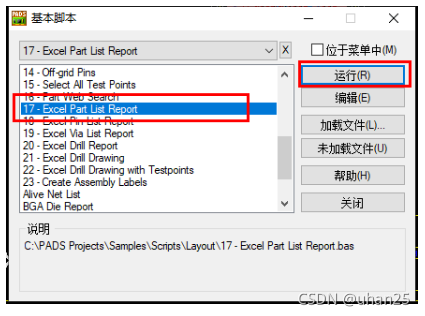

方法一：菜单栏【工具】→ 【基本脚本】→【基本脚本】，选择“17-Excel Part List Report”，点击【运行】，即生成坐标文件。

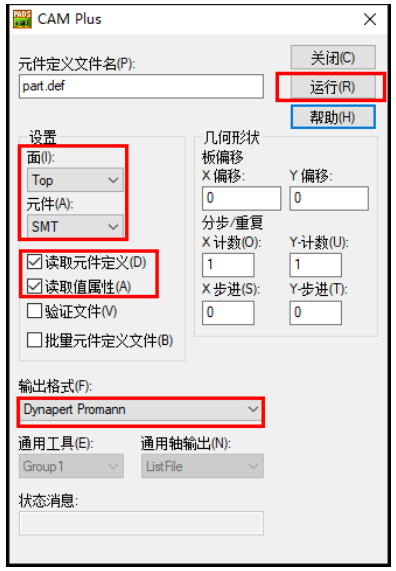

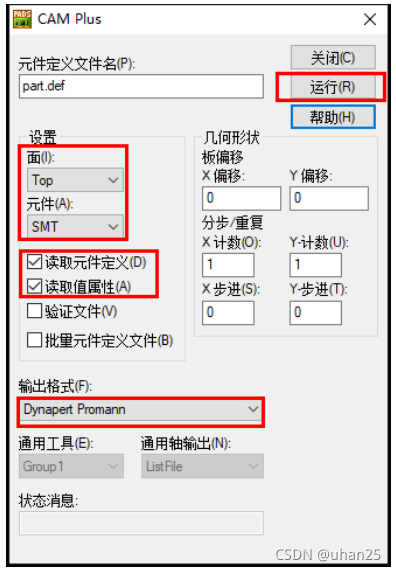

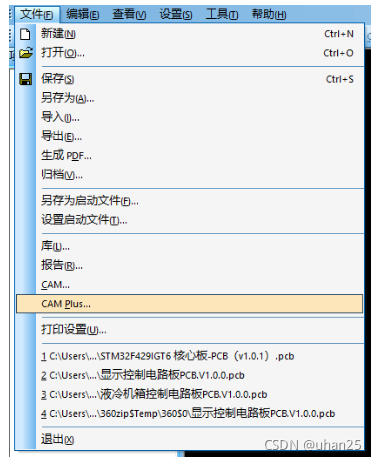

方法二：菜单栏【文件】→【CAM Plus】，对话框参数设置如下。
