使用工具：Xilinx ISE 14.7

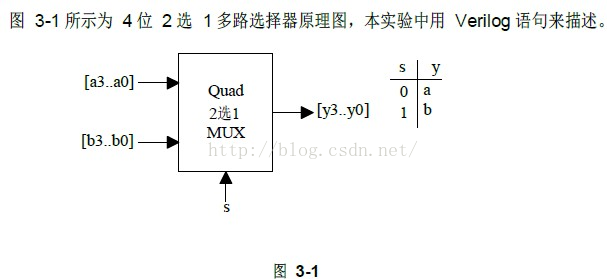

如原理图所示，用信号s选择输入a和b作为输出y，代码如下:

module code(
    input wire [3:0]a,
    input wire [3:0]b,
    input wire s,
    output wire [3:0]y
    );
assign y = s? b : a;

endmodule

仿真代码：

initial begin
		// Initialize Inputs
		a = 12;
		b = 3;
      s = 0;

		// Wait 100 ns for global reset to finish
		#100;

		a = 12;
		b = 3;
      s = 0;

		#100;

		// Add stimulus here

	end

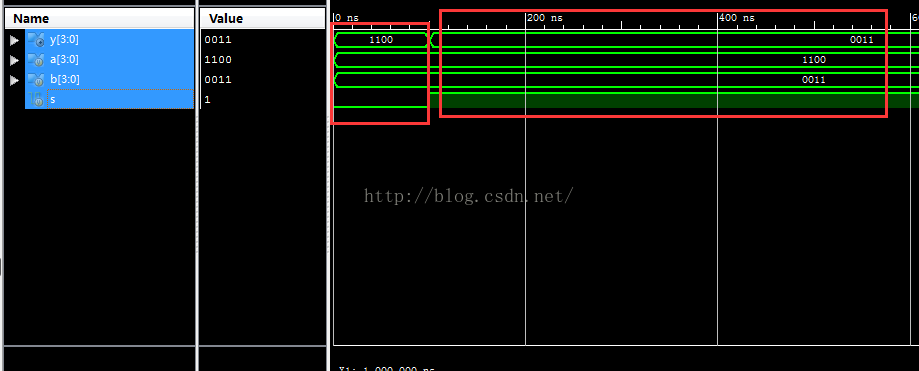

仿真结果：
