相关概念
半加：只考虑两个加数本身，而没有考虑低位进位的加法运算。
半加器：实现半加运算的逻辑电路。
全加器：能进行被加数，加数和来自低位的进位信号相加，并根据求和结果给出该位的进位信号
串行进位：将低位的进位输出信号接到高位的进位输入端，任一位的加法运算必须在低一位的运算完成后进行。
加法运算
1. 半加器
（1）逻辑符号
- A,B：两个一位二进制加数。
- S：和数。
- C：进位数。

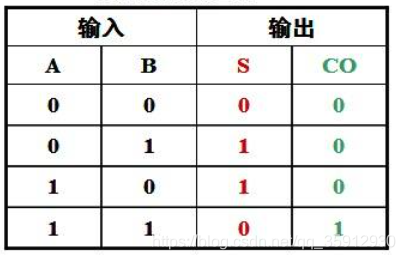

（2）真值表
2. 全加器
（1）逻辑符号
- A
i
：被加数。- B
i
：加数。- C
i
：低位进位数。- S
i
：本位和数。- C
i
：向高位进位数。

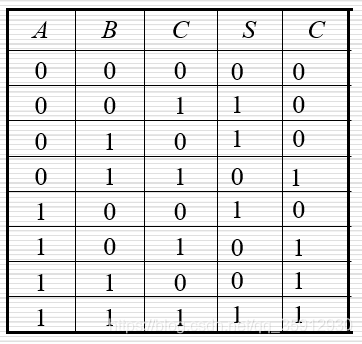

（2）真值表
3. 多位数加法器
多位数加法器只能由
全加器
构成

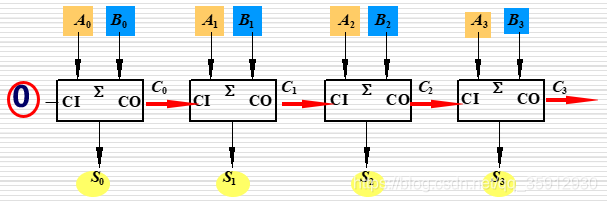

(1) 串行进位加法器
-
工作原理：第一个全加器根据A
0
、B
0
和CI中的进位信号，输出最低位和数S
0
，把进位信号输出给下一个的全加器，这个全加器根据拿到的进位信号和A、B的输入信号重复上述操作。 -
优点：电路结构简单。
-
缺点：运算速度慢。
(2) 并行（超前）进位加法器
-
工作原理，电路设计时就完成了进位信号的运算，多个全加器同时拿到进位信号和A、B输入信号，一起计算，一起输出。
-
优点：运算速度快。
-
缺点：电路结构复杂。
4. 集成4位超前进位加法器【74HC283】
（1）逻辑符号：
片的内部是并行进位的。
- A
3
A
2
A
1
A
0
：四位二进制加数。- B
3
B
2
B
1
B
0
：四位二进制加数。- S
3
S
2
S
1
S
0
：和数。- C
-1
：低位来的给A
0
的进位信号。- C
0
：A
3
B
3
向高位的进位信号。

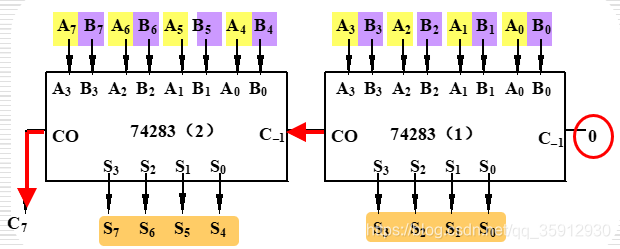

（2）位数拓展：
（串联）8位二进制数加法器
两芯片之间是串行进位的。
减法运算
转换成补码的加法运算。
