android矢量图vector的简单介绍

vector是用于绘制矢量图的，跟svg非常类似
但vector是android5.0的东西，因此想在低版本使用，可以查阅下这篇文章：

Android中vector用法详解_Nothing-CSDN博客_android中vector
本文会讲解有关vector的一些知识，了解了这些后一些简单的图形自己完全是有能力手写出来的

vector的宽高属性

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">
	...
</vector>

上面的viewportWidth和viewportHeight可以理解为画布的宽高，而width和height则可以理解为实际的大小，这样的好处就是一切按照比例进行绘制
举个例子，当viewportWidth为24，width为48dp时（即1:2），如果指定线的长度为3，那么实际绘制时线对应的长度就是6dp
上面的xml中，如果我们将 android:width和android:height改为48dp,那么就相当于对我们的图放大了一倍
一般情况下我们都是设定为1:1的比例，这样比较方便理解和计算

pathData

vector里最重要的内容就是pathData了，pathData就是真正的绘制代码
pathData中主要有几种类型，M表示移动到某个点，

L表示画线，A表示弧线，Q是二阶贝塞尔，C是三阶贝塞尔，Z表示闭合，V表示垂直，H表示水平
注意以上

字母大写时表示绝对坐标，小写则表示相对坐标

，除了Z不需要参数外，其余字母都有相应的参数要设置
V和H可以说是L的一种便捷方式，因此V和H不是必须的
坐标系是以左上角为原点，向下为y轴正方向，向右为x轴正方向

绘制类型

移动点

M(x,y)
要绘制任何图形首先得有个起点吧，这个可以用M来表示，参数是坐标
M表示移动到某个点的意思

直线

L(x,y)
绘制直线比较简单，用字母L表示，当绘制水平线时可以用H,绘制垂直线时可以用V
注意strokeWidth和strokeColor必须指定才能看到绘制的线，否则是看不到的，而且strokeWidth的范围是相对于viewportWidth来说的，也就是不能用单位dp来表达，当我们指定viewportWidth为1时，由于1占了24的二十四分之一，因此我们会发现显示出来的效果就是线太粗了
L后面主要跟两个参数，就是要绘制的直线的终点坐标，有小伙伴可能会疑惑，难道不用指定起点坐标吗，实际上起点坐标都是以上一个点作为起点坐标

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">
    <path
        android:pathData="
        M0,0
        L24,24
        H0
        V0
        H24
        V24
        M0,24
        L24,0
        M0,12
        H24
        M12,0
        V24
        M0,6
        H24
        M0,18
        H24
        M6,0
        V24
        M18,0
        V24
        "
        android:strokeWidth="0.05"
        android:strokeColor="@android:color/black" />
</vector>

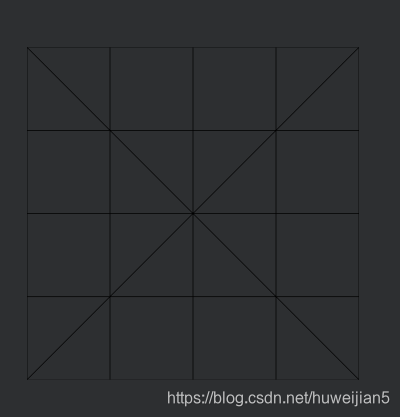

上面的代码的效果如下

这里绘制这个网格是有意义的，有助于我们理解椭圆的绘制

弧线

格式为：

A(rx ry x-axis-rotation large-arc-flag sweep-flag x y)
- 也可以按照中文便于记忆：

  A(x轴半径，y轴半径 x轴旋转角度大小弧顺逆时针终点坐标)
参数比较多，下面会说明一下：
- 绘制弧线一般会有弧线的起点和终点，起点不用说了，就是上一个点的位置，那么终点就是A最后的x和y
- A中的前两个就是指定半径的
- 至于x-axis-rotation表示x轴旋转角度，本人暂时不理解其作用，取0还是取1暂时没发现有什么影响
- large-arc-flag就是指明要大弧还是小弧，1表示要大弧，0表示小弧
- sweep-flag是说按顺时针还是逆时针，0取逆时针，1取顺时针
这么说还是抽象了，下面以实际绘制一个弧线举例

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">
    <path
        android:pathData="
        M0,0 L24,24 H0 V0  H24 V24 M0,24 L24,0
        M0,12 H24
        M12,0 V24
        M0,6 H24
        M0,18 H24
        M6,0 V24
        M18,0 V24
        "
        android:strokeWidth="0.05"
        android:strokeColor="@android:color/black" />
    <!--顺时针大弧-->
    <path
        android:pathData="
        M12,6
        A6,6 0 1 1 6,12
        "
        android:strokeWidth="0.5"
        android:strokeColor="@android:color/white" />
    <!--顺时针小弧-->
    <path
        android:pathData="
        M12,6
        A6,6 0 0 1 6,12
        "
        android:strokeWidth="0.5"
        android:strokeColor="@android:color/holo_red_dark" />
    <!--逆时针小弧-->
    <path
        android:pathData="
        M12,6
        A6,6 0 0 0 6,12
        "
        android:strokeWidth="0.5"
        android:strokeColor="@android:color/holo_blue_dark" />
    <!--逆时针大弧-->
    <path
        android:pathData="
        M12,6
        A6,6 0 1 0 6,12
        "
        android:strokeWidth="0.5"
        android:strokeColor="@android:color/holo_green_dark" />

</vector>

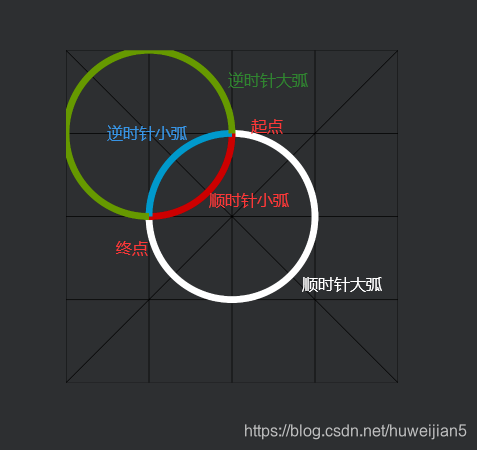

绘制效果如下
到了这里，如果想绘制一个圆怎么办，其实圆说白了就是两个半圆弧组成的，因此绘制两个半圆弧即可

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="24dp"
    android:height="24dp"
    android:viewportWidth="24"
    android:viewportHeight="24">
    <path
        android:pathData="
        M0,0 L24,24 H0 V0  H24 V24 M0,24 L24,0
        M0,12 H24
        M12,0 V24
        M0,6 H24
        M0,18 H24
        M6,0 V24
        M18,0 V24
        "
        android:strokeWidth="0.05"
        android:strokeColor="@android:color/black" />
    <path
        android:pathData="
        M18,12
        A6,6 0 1 0 6,12
        A6,6 0 1 0 18,12
        "
        android:strokeWidth="0.5"
        android:strokeColor="@android:color/white" />

</vector>

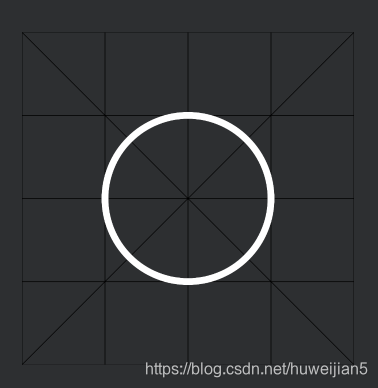

在这里插入图片描述

其中 A6,6 0 1 0 6,12绘制上半段弧， A6,6 0 1 0 18,12绘制了下半段弧，注意下面的A是以上一个A的终点作为起点的

贝塞尔曲线

二阶

在这里插入图片描述

假设从a(Xa,Ya)点到b(Xb,Yb)点的二阶贝塞尔（只有一个控制点），可以设置控制点c(Xc,Yc)，那么写法就是 QXc,Yc Xb,Yb，例如

Q1,1 2,2

再具体点，以绘制一个聊天背景框为例，这里我们设定我们的画布大小为20*10，那么接下来的坐标我们都需要在这个x属于[0,20] ，y属于[0,10]这个范围内，然后聊天对话框的边角是圆角，圆角本来也可以用椭圆A来绘制，但此处我们使用二阶贝塞尔Q来实现
整个绘制分为两部分，一部分是绘制圆角矩形，一部分是绘制底下的三角形（这部分比较简单就不阐述了）
绘制圆角矩形的话，我们先用M移动到我们需要绘制的第一个圆角的位置即左上角，作为贝塞尔曲线的起始点，然后按逆时针方向依次绘制圆角，向下竖线，圆角，向右横线，圆角，向上竖线，圆角，这样一个圆角矩形就绘制完成了
示例代码如下：

<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:width="20dp"
    android:height="10dp"
    android:tint="#417FF9"
    android:viewportWidth="20"
    android:viewportHeight="10">

    <path

        android:fillColor="@android:color/white"
        android:pathData="
        M1,0
        Q0,0 0,1
        V8
        Q0,9 1,9
        L19,9
        Q20,9 20,8
        V1
        Q20,0 19,0

        M9.5,9
        H10.5
        L10,10

        z" />
</vector>

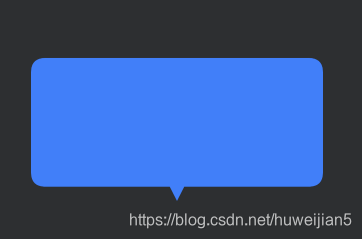

以上代码绘制出的效果图就是这样

三阶

在这里插入图片描述

三阶贝塞尔曲线用大写C或小写c表示，后面跟三个坐标点的坐标，分别是控制点1，控制点2，和终点坐标，坐标中间用空格隔开
假设要绘制从a(Xa,Ya)点到b(Xb,Yb)点的三阶贝塞尔（有两个控制点），可以设置控制点c(Xc,Yc)和d(Xd,Yd)，那么写法就是 CXc,Yc Xd,Yd Xb,Yb，例如

C0,0 1,1 2,2

这里可能有人会疑惑，为何起始点a的坐标没体现出来，因为起始点就是从上一个点开始的，比如你可以通过M移动到某个点e或者通过L到达点e，接着再绘制贝塞尔，那么这个e点就是贝塞尔曲线的起始点
