一直对配对绑定充满好奇，于是我抓了一次完整的包，对着协议解析了一次。不算深入理解，只是知道大概的流程是怎么回事。
/*********************************************************************************/

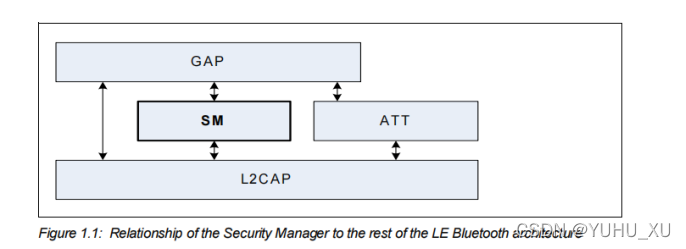

SM 在BLE协议栈的位置：
介绍：
安全管理。每个设备生成并分配其生成的密钥。设备之间进行相互配对，连接一段加密，设备必须分配用于加密，保障隐私并对消息进行验证的密钥。当设备把配对的密钥在flash保存下来，设备就处于绑定状态。之后两个设备第二次重连时安全启动会更快，不需要像第一次一样再启动整个配对过程。
配对：两端蓝牙设备加密特性的交换，并创建临时密钥。之后连接用临时密钥加密，提高了蓝牙交互的安全性。
绑定：在配对之后交换和保存长期密钥，用于之后的连接。如果一个手环已经和手机绑定，他们可以不必再配对就可以加密重连，手机仅仅需要请手环“开启加密”，双方就可以使用已经存储的加密密钥通讯。
绑定对于配对来说是个可选配置，有绑定则下次重连不需要再配对，没有绑定，则每次重连都需要配对。
配对流程：

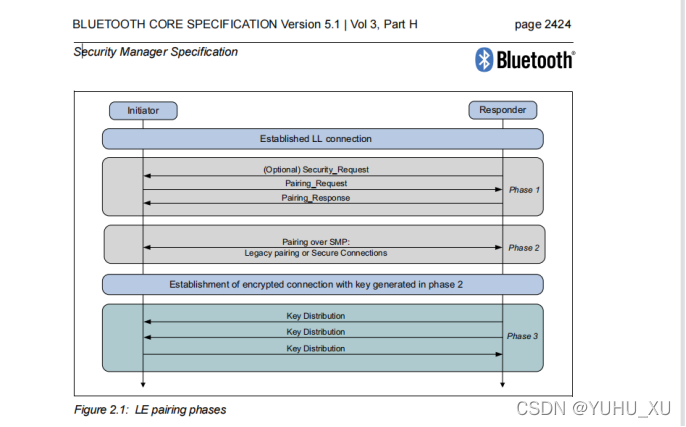

配对有三个阶段：
1.配对信息交换(主要就是两边设备的I/O能力，设置绑定标准，链路是否需要MITM保护，如果设置设置绑定，需要分配那些密钥信息等等)；
2.链路认证（比如手机输入的配对密码，动态密码，静态密码之类的，密码认证的过程）
3.密钥分配（绑定可选）

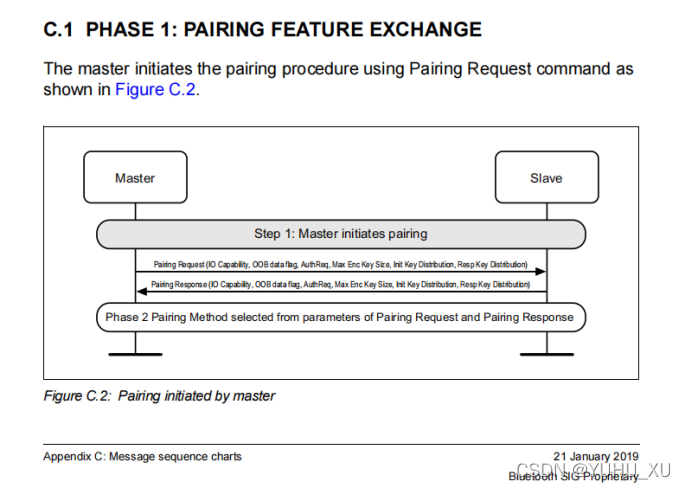

第一阶段：配对信息交换：主要是配对请求和配对响应数据包（当配对开始时，1个设备要发起Pairing Feature Exchange，响应设备如果不支持配对或者配对无法执行，响应设备应响应配对失败的消息，表示不支持配对，否则响应支持配对的消息）
配对请求数据包格式：
抓包数据分析：(手机->设备)（附录1：WireShark记录）

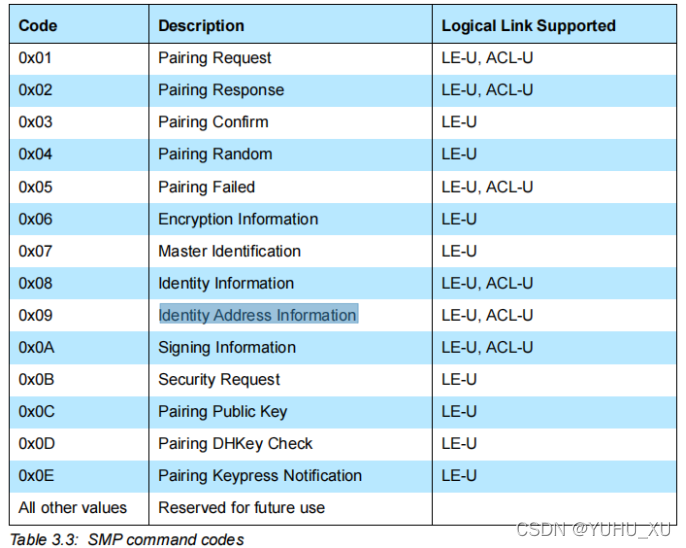

Code:

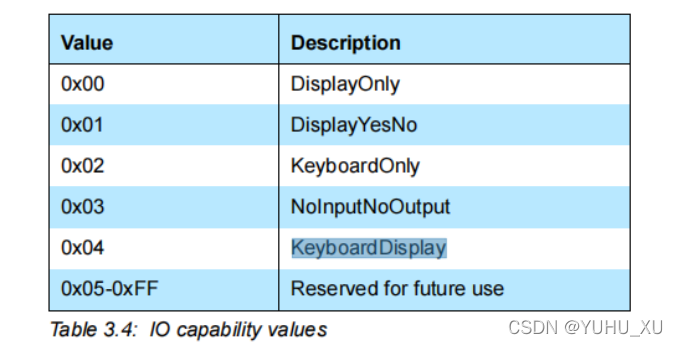

IO Capability:(描述了设备的输入和输出能力)
0x00:设备具有只有显示功能
0x01:设备有显示功能，并且至少有两个按键可以表达YES or NO
0x02:设备只有一个数字键盘（0-9）和一个确认按键。
0x03:设备没有键盘，没有显示屏
0x04:设备有显示功能，并且有数字键盘
0x05-0xff:RFU
OOB data flag:(采用外部通讯方法交换一些配对过程中使用的信息，OOB可以是任何一种能够传输响应信息的其他无线通信，如NFC或二维码)
0x00:不存在OOB
0x01:来自远程设备的OOB身份验证数据
0x02-0xff:RFU
AuthReq:(授权请求,表示STK ，LTK和 GAP绑定信息请求的安全属性)
Bonding_Flags：绑定标志位 （0b00 不绑定，0b01 绑定）
MITM: （中间人保护标志位）如果设备正在请求MITM保护，则设置为1，否则设置为0。（参考：ble笔记_MITM攻击）
SC: 1表示请求低功耗安全连接。两台设备都支持配对，则使用安全连接，否则采用传统配对。
Keypress:仅当密码输入协议中使用，其他协议忽略。当双方均将该字段设为1，则应使用SMP PairingKeypress Notification PDUs（code 0x0E）.发送按键通知。
CT2：1 传输时被设置为1 .支持h7功能
Maximum Encryption Key Size (1 octet)
定义了设备可以的支持的最大加密密钥长度（7-16字节）
Initiator Key Distribution / Generation (1 octet)
发起者密钥分配/生成，设置发起配对者的密钥分配机制
Responder Key Distribution / Generation (1 octet)
响应者密钥分配/生成，设置响应配对者的密钥分配机制
密钥分配主要是5种密钥机制
临时密钥（TK）
短期密钥（STK）
长期密钥（LTK）(包含EDIV 和Rand)：用于记录加密后的链接
身份解析密钥(IRK) :用于解析随机地址
连接签名解析密钥(CSPK) ：用于签名和验证签名
注：EDIV，辅助密钥，用于识别LTK,每次刷新LTK都会重新生成。Rand,用于识别LTK,每次刷新LTK都会重新生成
EncKey:
传统配对中，1表示设备应使用Encryption Information（code:0x06）分发LTK。EDIV和Rand 使用Master Identification（code :0x07）来生成。
在LE安全连接中，当SMP在LE传输上运行时，将忽略EncKey字段。EDIV和Rand应设置为零，不得进行分配。，
IdKey:
设置为1，表示设备应使用Identity Information（0x08）分发IRK，然后使用其公共设备或使用身份地址信息分发静态随机地址。
SignKey
设置为1，表示设备应使用Signing Information(0x0A)分发CSRK。
LinkKey:
当SMP在LE传输上运行时，LinkKey字段被设置为1，以指示设备希望从LTK派生出LinkKey。当Initiator Key Distribution / Generation 和 Responder Key Distribution / Generation 字段中的两个设备都将LinkKey设置为1时，应使用从LTK计算BR/EDR链接密钥的程序。不支持LE安全连接的设备应将此位设置为零，并在接收时忽略它。当SMP在BR/EDR传输上运行时，将保留LinkKey字段以供将来使用。
范例：解析抓包数据：
手机->设备：Pairing Request : 0x01 0x04 0x00 0x2d 0x10 0xf 0xf
设备->手机：Pairing Response :0x02 0x03 0x00 0x01 0x10 0x7 0x7
分析过程：
IO Capability
手机：0x04:设备有显示功能，并且有数字键盘 设备：0x03 设备有显示功能，并且有数字键盘

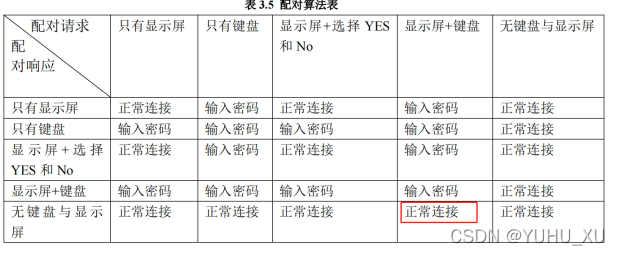

参考以下配对算法：得出采用 【正常连接】方式配对
OOB data flag:
手机:0x00 ,设备：0x00 没有OOB
AuthReq:
手机0x2d：绑定，使用MITM,加密连接配对， 设备：0x01 绑定，不使用MITM,传统连接配对。
Maximum Encryption Key Size：
手机：0x10 16字节 设备：0x10 16字节
Initiator Key Distribution / Generation :
手机：0xf, 设备：0x07 (协商结果：LTK不派生linkkey)
Responder Key Distribution / Generation (1 octet)
手机：0xf, 设备：0x07 (协商结果：LTK不派生linkkey)
——————-以上配对第一阶段结束，双方设备的特性进行交换对比，为第二阶段准备———-
传统配对和低功耗安全连接是两条分支，它们的密钥生成方式：
直接连接（Just Works）：方法无需输入密码，两端设备仍然执行加密动作，但是TK(初始密码)设为0。这种方法产生的链路是未认证的（Unauthenticated）。在实际使用中，Just Works在配对时候手机屏幕会有弹窗，用户仅需要点一下确认即可。
万能钥匙（Passkey Entry）：以一个6字节密码为初始密码，执行加密动作。由于初始密码为随机生成，因而能够保证后续加密行为的安全性。这种方法产生的链路是认证的（Authenticated）。在实际使用中，需要设备具有输出能力用以显示密码，在手机端输入密码，或者反过来设备端有一个输入键盘，手机端提供密码
·带外数据（Out-of-Band，简称OOB）：OOB是指利用第三方途径，比如NFC或者WIFI，将Passkey传输给对方。只要这个第三方途径足够安全，就能够保证Passkey的安全，从而避免攻击设备截获Passkey。这个方案受限于第三方途径的匮乏以及操作的复杂性，到目前没有看见有人使用。
低功耗安全连接，除了以上三种方法以外，还增添了一种新方法：
·数值比较（Numeric Comparison）：两个设备自行协商生成 6 个数字，并显示出来（要求两个设备具有显示能力），用户比较后进行确认（一致，或者不一致，要求设备有简单的yes or no的确认能力）。

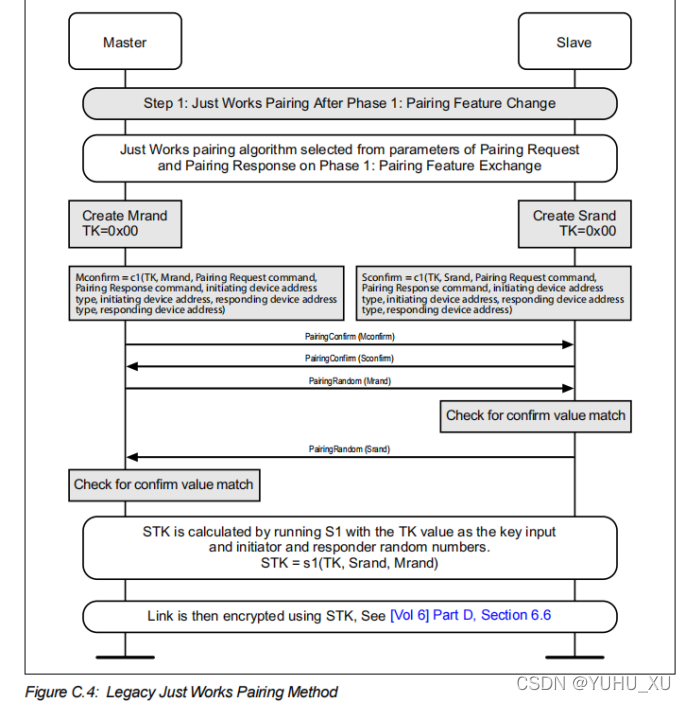

由第一阶段：我们可以看出抓包设备走的是传统配对，密钥生成方式为 Just Works
主机confirm 计算: Just Works 模式下，TK(临时密钥：0x00)
Mconfirm = c1(TK, Mrand, Pairing Request command,Pairing Response command, initiating device addresstype, initiating device address, responding device addresstype, responding device address)
从机confirm计算： Just Works 模式下，TK(临时密钥：0x00)
Sconfirm = c1(TK, Srand, Pairing Request command,Pairing Response command, initiating device addresstype, initiating device address, responding device address type, responding device address)
抓包数据分析：
PairingConfirm (Mconfirm)：
Code:0x03
Confirm Value: 4bcc93626ff3804bb0510707b01a42cf
PairingConfirm (Sconfirm)：
Code:0x03
Confirm Value: 393d84decb7844a99e055d4c8a23bc42
PairingRandom (Mrand)：
Code:0x04
Random Value: 935acf3532d748034e5a3c93bed7d773
PairingRandom (Srand)：
Code:0x04
Random Value: 7db47c81b175e6691b5e192b4e1f8313
双方验证通过后，使用交换的rand confirm 使用下面公式生成STK:
STK=s1(TK,Srand,Mrand);
这两个交互主要是为了生成STK的，就是我们平时配对输入密码确认的过程。只不过这个例子中密码默认为0，不用手输入。
-以上配对第2阶段结束，双方设备的进行了密码认证,生成了STK，有了STK，就可以加密链路。加密链路并非神秘，它就是向控制器发送一个加密链路的HCI命令（Set_Connection_Encryption，0x0013），具体实施由控制器底层去处理。加密之后的链路，通信数据都要经过密钥进行加密解密。

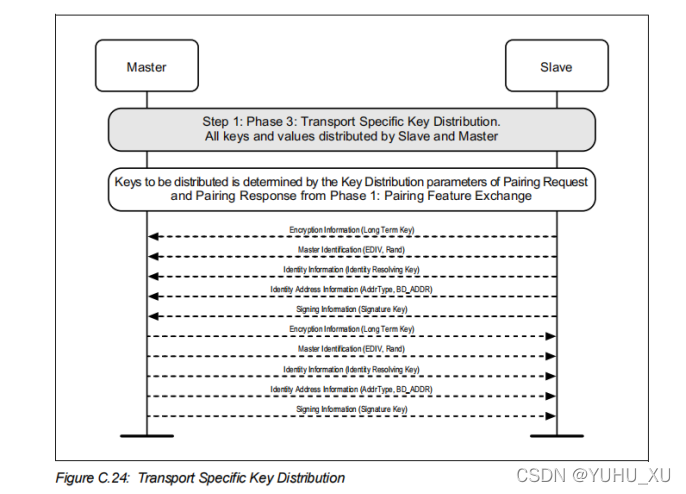

此时因为第一阶段明确次流程启用了绑定环节，所以到了第三阶段。密钥的分发由第一阶段协商决定。
抓包数据验证：
从机->主机：
Encryption Information (Long Term Key)
code:0x06
Long Term Key: 29b55ea9939dc891c75efc523147663b
Master Identification (EDIV, Rand)
code:0x07
Encrypted Diversifier (EDIV): 0xb951
Random Value: 9f19d40d090207cf
Identity Information (Identity Resolving Key)
code:0x08
Identity Resolving Key: 1a324f264df382e7b7dbeccfeb9c2091
Identity Address Information :
Opcode: Identity Address Information (0x09)
Address Type: Public (0x00)
BD_ADDR: Private_11:11:11 (11:11:11:11:11:11)
Signing Information (Signature Key)
Opcode: Signing Information (0x0a)
Signature Key: 377f364c6b40a03456e38bd7c0cbbe98
主机->从机：
Encryption Information (Long Term Key)
Opcode: Encryption Information (0x06)
Long Term Key: 2010989f5a0d298300b7484fb7f51280
Master Identification (EDIV, Rand)
Opcode: Master Identification (0x07)
Encrypted Diversifier (EDIV): 0x7d2e
Random Value: 86a9530129a79245
Identity Information (Identity Resolving Key)
Opcode: Identity Information (0x08)
Identity Resolving Key: 365a4a55239461f7750ba550b98742cc
Identity Address Information :
Opcode: Identity Address Information (0x09)
Address Type: Public (0x00)
BD_ADDR: SamsungE_59:14:81 (20:32:6c:59:14:81)
Signing Information (Signature Key)
Opcode: Signing Information (0x0a)
Signature Key: e56c3f6e70cd980d0267aa98fd554793
———————————————第三阶段绑定结束———————————————-
接下来测试重连：

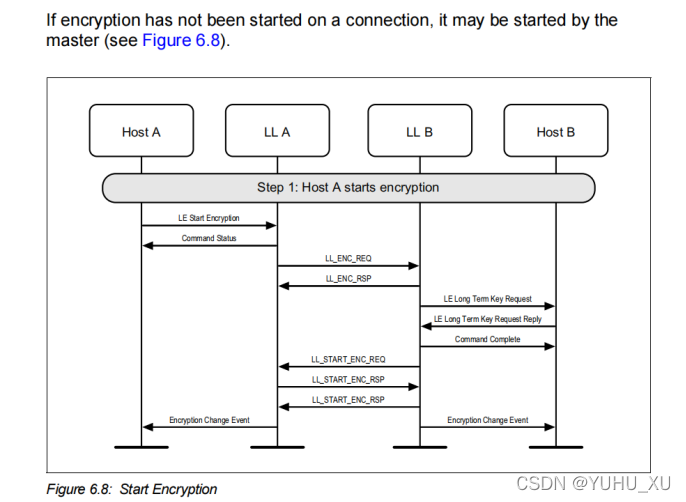

绑定之后，重连主机会发起 加密流程（已经存在LTK）：
协议资料：
LL_ENC_REQ：

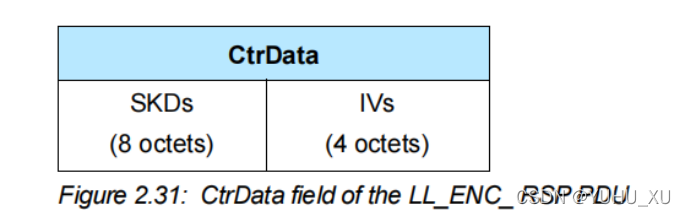

LL_ENC_RSP：
2.4.2.6 LL_START_ENC_REQ
The LL_START_ENC_REQ PDU does not have a CtrData field.
2.4.2.7 LL_START_ENC_RSP
The LL_START_ENC_RSP PDU does not have a CtrData field.

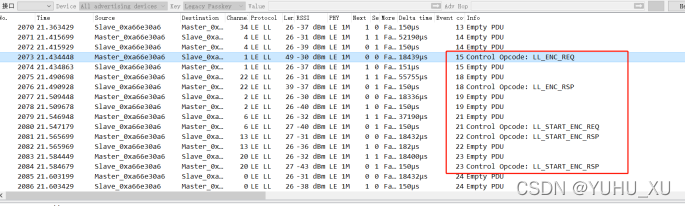

抓包解析：
LL_ENC_REQ：
Control Opcode: LL_ENC_REQ (0x03)
Random Number: 14917894528598022559 (0xcf0702090dd4199f)
Encrypted Diversifier: 47441 (0xb951)
注：Random Number，Encrypted Diversifier是绑定时生成的，用于标识某一个具体的LTK(0x29b55ea9939dc891c75efc523147663b)
Master Session Key Diversifier: 4901802022275727269 (0x4406b2f7e9093fa5)
注：这是一个64bits的随机数(SKDm) ，用于和SKDs一起生成本次加密的session_key
Master Session Initialization Vector: 3857481247 (0xe5ec7e1f)
注：32bits 的随机数(IVm)，和 IVs 一起组成 64bits 的 IV，后面 Encryption Engine 会使用。
LL_ENC_RSP：
Control Opcode: LL_ENC_RSP (0x04)
Slave Session Key Diversifier: 59462768229064293 (0x00d3411299a79e65)
注：这是一个64bits的随机数(SKDs) ，用于和SKDm一起生成本次加密的session_key
Slave Session Initialization Vector: 1066802415 (0x000000003f961cef)
注：32bits 的随机数(IVs)，和 IVm 一起组成 64bits 的 IV，后面 Encryption Engine 会使用。
LL_START_ENC_REQ:
Control Opcode: LL_START_ENC_REQ (0x05)
LL_START_ENC_RSP:
Control Opcode: LL_START_ENC_RSP (0x06)
参考文档：https://blog.csdn.net/liwei16611/article/details/85101115?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164016309016780271558951%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164016309016780271558951&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2
all
first_rank_ecpm_v1~rank_v31_ecpm-1-85101115.pc_search_insert_es_download&utm_term=ble+%E5%8A%A0%E5%AF%86%E8%BF%9E%E6%8E%A5%E8%BF%87%E7%A8%8B&spm=1018.2226.3001.4187
小结：以上使用了一次Just Works 传统配对绑定的方式，粗略解析了配对绑定的过程。配对绑定最关键的一步在于第一阶段，这个阶段要弄懂所以参数的意义。后续流程都是按参数选择下一阶段的操作流程。
配对的另一条支路：低功耗安全连接。这块还没时间整理，也挺好奇
