一、ACL（访问控制列表）概述
1.1ACL概述
ACL（访问控制列表)是应用在路由器接口的指令列表。

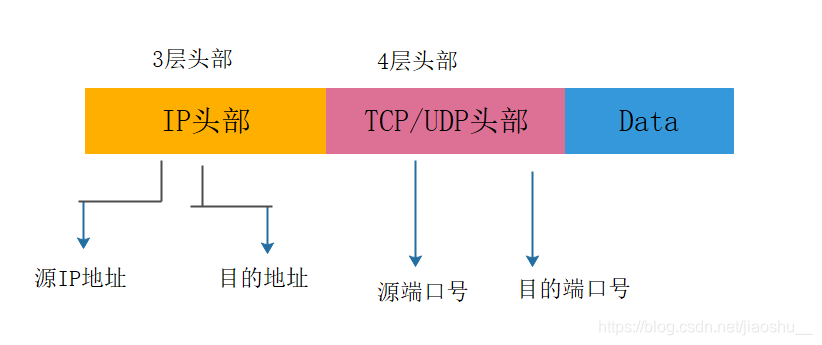

基本原理：ACL使用包过滤技术，在路由器上读取OSI七层模型的第三层及第四层包头的信息，如源地址、目的端口、目的地址、源端口，通过规则，对包进行过滤，从而达到访问控制的目的。
1.访问控制列表ACL是由一系列permit 或deny语句组成的、有序规则的列表，它通过匹配报文的相关信息实现对报文的分类；
2.ACL本身只能够用于报文的匹配和区分，而无法实现对报文的过滤功能，针对ACL所匹配的报文的过滤功能，需要特定的机制来实现（例如交换机的接口上使用traffic-filter命令调用ACL来进行报文过滤），ACL只是一个匹配用的工具：
3.ACL除了能够对报文进行匹配，还能够用于匹配路由；
4.ACL是一个使用非常广泛的基础性工具，能够被各种应用或命令所调用。
1.2ACL的应用
1.匹配IP 流量（可基于源、目IP地址、协议类型、端口号等元素）
2.在Traffic-filter中被调用
3.在NAT中被调用
4.在路由路由策略部署中被调用
5.在防火墙的策略部署中被调用
6.在IPSec VPN中被调用
7.在QoS中被调用
1.3如何标识ACL
1.利用数字标识ACL
2.利用名称标识ACL
1.4ACL的分类

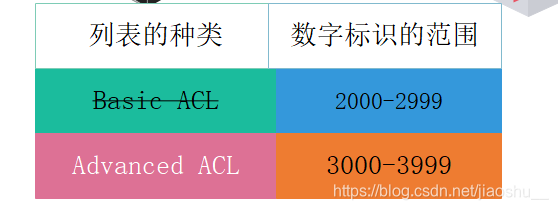

四种分类：基本ACR.BasicACL（2000-2999）对源IP地址进行匹配‘

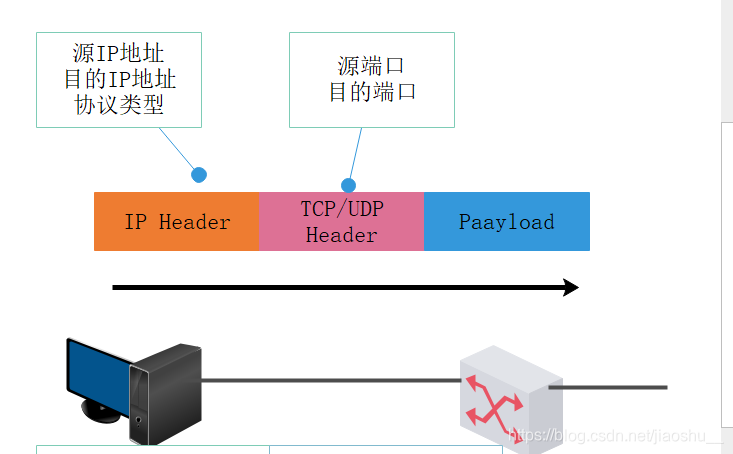

高级ACR ：AdvancedACL (3000-3999)对源IP、目标IP 、源端口、目标端口
二层ACL（4000-4999）
自定义ACL(5000-5999)

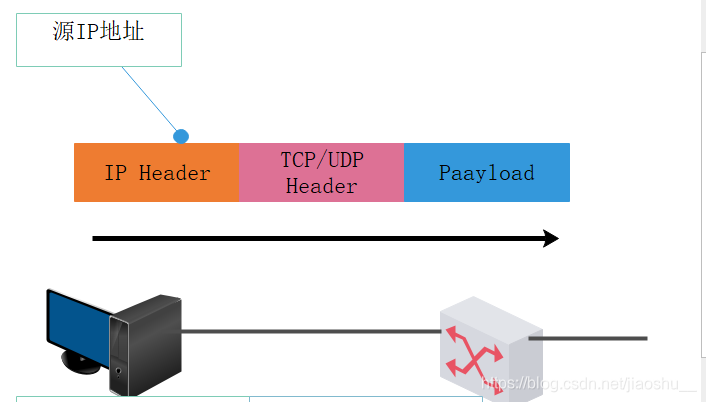

1.基本访问控制列表
只能够对IP头中的源IP地址进行匹配

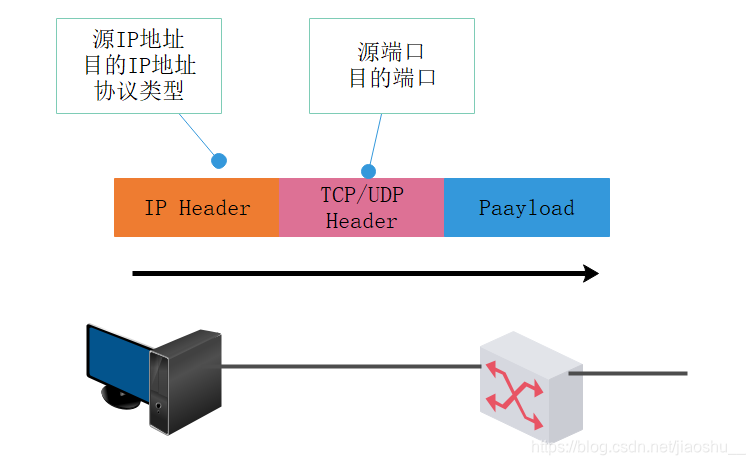

2.高级访问控制列表
能够针对数据包的源、目的IP地址、协议类型、源目的端口号等元素进行匹配
1.5ACL的配置：基本ACL
使用编号创建一个基本ACL，并进入视图：
【Huawei】acl num
【Huawei-acl-basic-num】
基本创建ACL编号的范围是2000-2999
创建一个规则（rule）:
【Huawei-acl-basic-num】rule 5 {permit/deny} sorce scr-address wildcard
在一个ACL中可以创建一条或多条rule，这也是ACL名称中列表的由来，每条rule都有一个ID，该ID可由系统自动分配，也可手工分配，rule按ID由小到大的顺序排列。

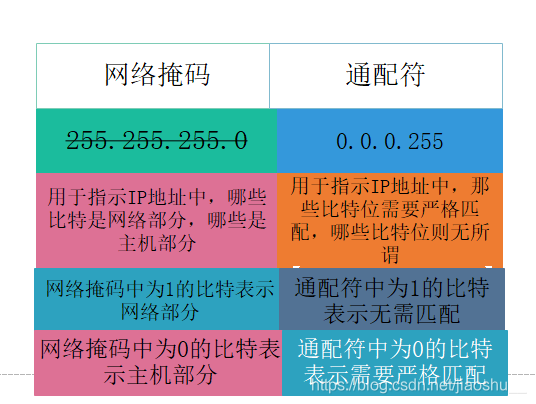

1.6Wildcard（通配符）
通配符是一个32比特长度的数值，用于指示IP地址中，哪些比特位需要严格匹配，哪些比特位则无所谓。
通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。
0：表示需匹配 1：表示无所谓
特殊的Wildcard
精确匹配192.168.1.1这个IP
匹配所有IP
1.7ACL命令
创建ACL
acl num
创建一个规则
rule 5 (permit/deny) source src-arrress wildcard
source:源 ； Wildcard 通配符
查看acl信息
dis acl num
激活进出接口
traffic-filter inbound/outbound acl num
允许/不允许所有通过
rule permit/deny source any

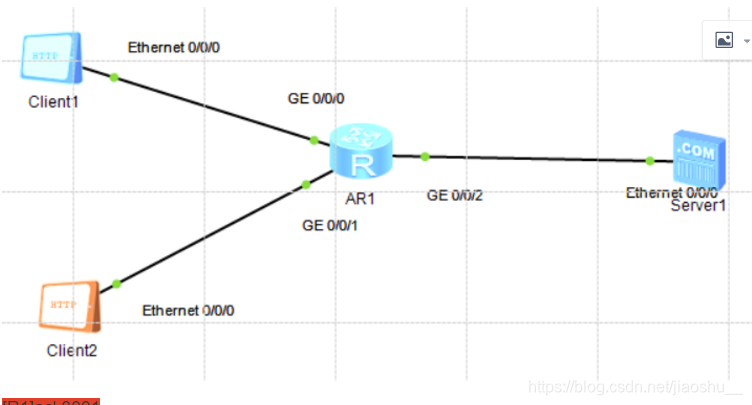

拓展：

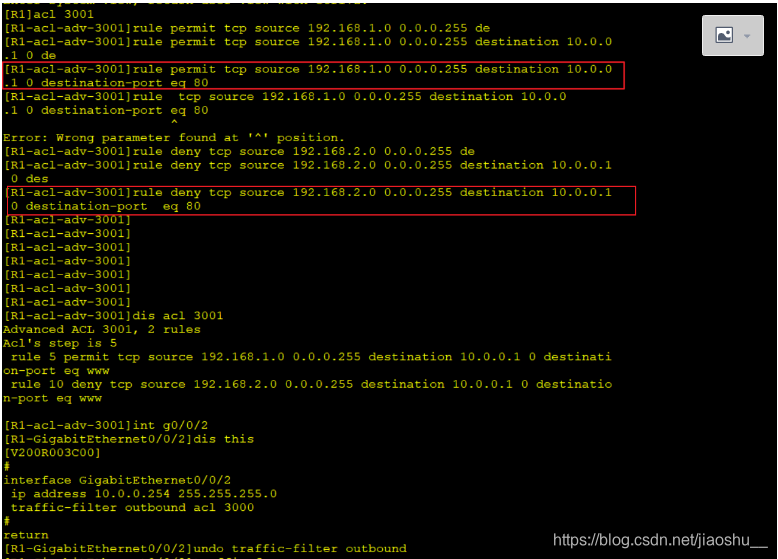

[R1]acl 3001
[R1-acl-adv-3001]rule permit tcp source 192.168.1.0 0.0.0.255 destination 10.0.0
.1 0 destination-port eq 80
[R1-acl-adv-3001]rule deny tcp source 192.168.2.0 0.0.0.255 destination 10.0.0.1
0 destination-port eq 80
[R1-acl-adv-3001]dis acl 3001
Advanced ACL 3001, 2 rules
Acl's step is 5
rule 5 permit tcp source 192.168.1.0 0.0.0.255 destination 10.0.0.1 0 destinati
on-port eq www
rule 10 deny tcp source 192.168.2.0 0.0.0.255 destination 10.0.0.1 0 destinatio
n-port eq www
[R1-acl-adv-3001]int g0/0/2
[R1-GigabitEthernet0/0/2]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/2
ip address 10.0.0.254 255.255.255.0
traffic-filter outbound acl 3000
#
return
[R1-GigabitEthernet0/0/2]undo traffic-filter outbound
[R1-GigabitEthernet0/0/2]traffic-f
[R1-GigabitEthernet0/0/2]traffic-filter outbound acl 3001
二、NAT（网络地址转换）概述
2.1NAT概述
NAT（网络地址转换），通过将内部网络的私网IP地址转换成唯一的公网IP地址，使内部网络可以连接到互联网等外部网络上。
2.2NAT实现的三种方式
静态转换：将网路内部的私有IP地址转换成为公用的合法的IP地址，实现了私有地址和公有地址的一对一映射
动态转换：将内部的私有地址转换为公网地址时，IP对应的关系时不确定、随机的。基于地址池来实现私有地址和公有地址的转换
端口地址转换：改变外出数据包的源IP地址和源端口，并进行端口转换。
网络地址端口转换NAPT允许多个内部地址映射到同一个公有地址的不同端口。
Easy IP允许将多个内部地址映射到网关出接口地址上的不同端口。
2.3公网IP地址及私有IP地址
公网地址:
·公网地址是指可以在 Internet上使用的地址。为保证整个 internet内的P地址的
唯一性,公网地址由IANA( Internet Assigned Number Authority)这个国际组
织负责分配。一台网络设备如果需要使用公网地址,就必须向ISP(Internet
Service Provider)或注册中心申请。
·私有地址:
为了满足一些实验室、公司或其他组织的独立于 Internet之外的私有网络的需求
RFCA( Requests For Comment)1918为私有使用留出了三个IP地址段.私有
地址不能在 Internet上被分配,因而可以不必申请就可以自由使用
NAT( Network Address Translator)的主要原理是通过解析IP报文头部,自动替换报文头中的源地址或目的地址,实现私网用户通过私网IP访问公网的目的。私网IP转换为公网IP的过程对用户来说是透明的。

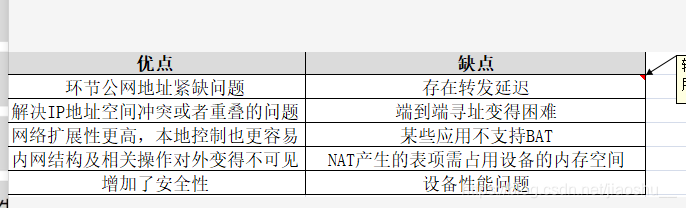

2.4VNT的优缺点
2.5NAT类型
1.源IP地址转换：
No-Port 地址转换（No-PAT）
网络地址转换及端口转换（NAPT）
2.目的IP地址转换：
NAT Server
目的NAT
