子弹图，又名标靶图，实际上是条形图的一种变形，是在条形图基础上添加参考线和参考区间，帮助使用者直观了解两个度量之间的关系，常用来比较目标值和实际值。
这里以tableau自带的超市示例数据集为例，制作2016年和2017年销售的子弹图，用来观察2017年的销售额是否打破了2016年的完成情况。
tableau创建子弹图比较简单，在智能显示窗口有内置的子弹图图形，这里采用手动创建方式来进一步熟悉tableau的相关操作。
tableau手动创建子弹图的主要步骤：
- 创建条形图
- 添加参考线和参考分布
创建条形图
要创建用来观察2017年销售额较2016年完成情况的子弹图，应把2017销售额作为条形图，2016年销售额作为参考线和参考区间的添加依据。
创建计算字段
tableau中的数据集没有区分2016年和2017年的销售额，因此首先要创建这两个年度的销售额计算字段。下图是2017年销售额计算字段，2016年销售计算字段也是同样创建公式，只需要将“2017”换成“2016”即可。
创建条形图

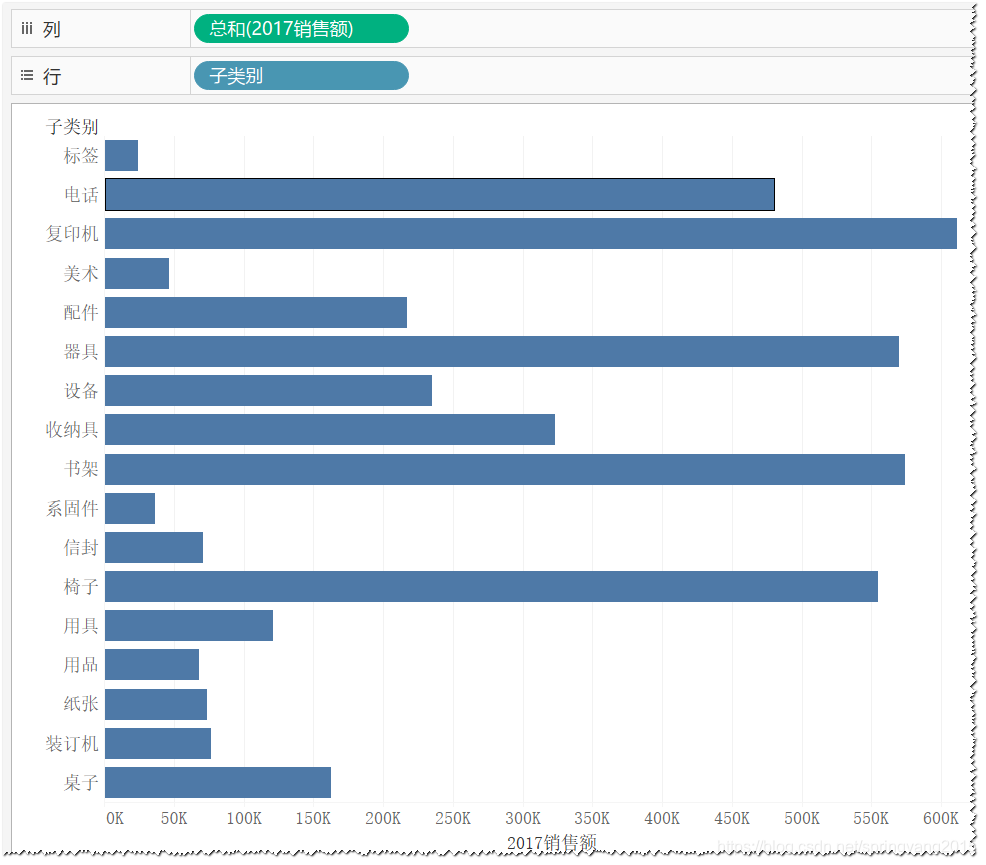

使用“2017年销售额”计算字段，创建子类别2017年销售额的条形图，如下图所示：
添加参考线和参考分布
添加参考线
子弹图中的“标靶”是通过添加参考线实现。这里就是要将2016年销售额作为参考线添加到视图中。
需要注意的是，要在参考线中使用“2016销售额”字段，必须先把该字段拖放到“标记”卡的“详细信息”，如果缺少这步操作，则不能在参考线位置看到”2016销售额“字段。

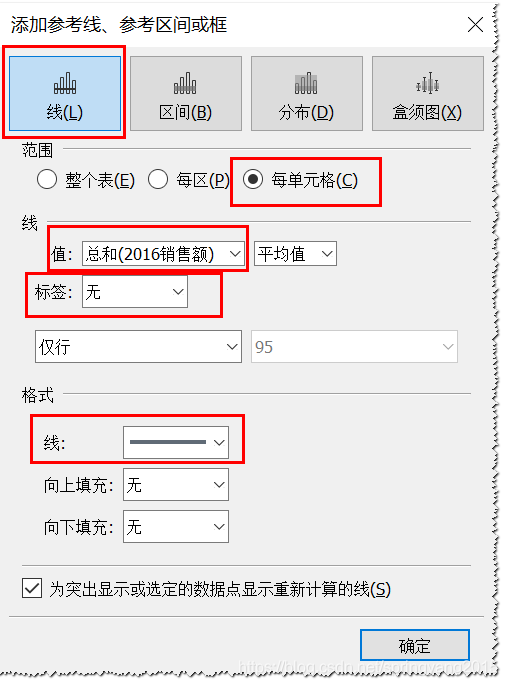

在条形图的横坐标轴上，通过右键选择“添加参考线”，可弹出参考线设置的对话窗口，并在该窗口中设置参考线相关内容。
- 选择“线”，即是对参考线设置
- 在“范围”栏，选择“每单元格”选项，则会为每一个条形设置参考线
- 在“线”栏，将“值”设置“2016销售额”（必须将该字段拖放到“标记”的“详细信息”，否则看不到该字段），将“标签”设为“无”
- 在“格式”栏，根据自己偏好设置好“线”的相关格式，即可完成参考线的添加
添加完参考线后，条形图中的各条形多了一条竖线，用来表示各子类别在2016年的销售额。
添加参考分布
为了让子弹图表现出更多的信息，还可以在上面的视图中，继续添加参考分布，用来显示2016年销售额分布情况以及与2017年销售额的比较。

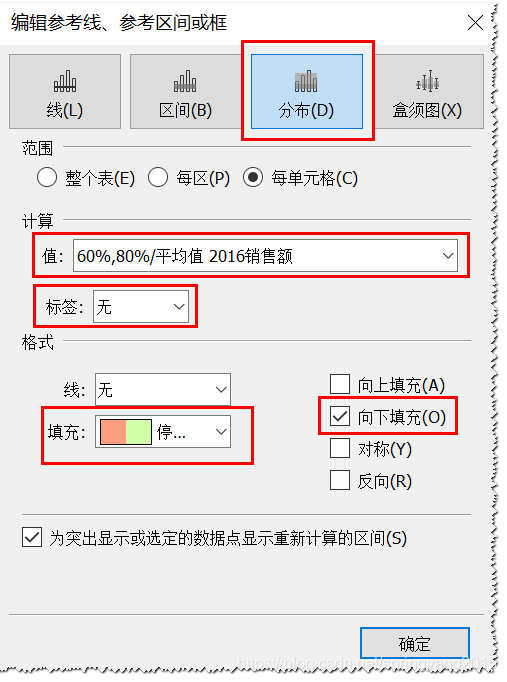

与添加参考线类似，添加参考区间也是通过在横坐标轴使用邮件，选择“添加参考线”，在弹出的窗口进行相关设置。
- 选择“分布”，即是对分布进行设置
- 在“计算”栏，对“值”进行位置，其中，字段选择“2016年销售额”，“百分比”可根据分析需要自行设置，默认是60%和80%，表示2016年销售额的60%位置和80%位置
- 在“格式”栏，根据喜好自行设置填充的颜色，这里为了对比显示突出，使用了红色和绿色。还要记得勾选“向下填充”。

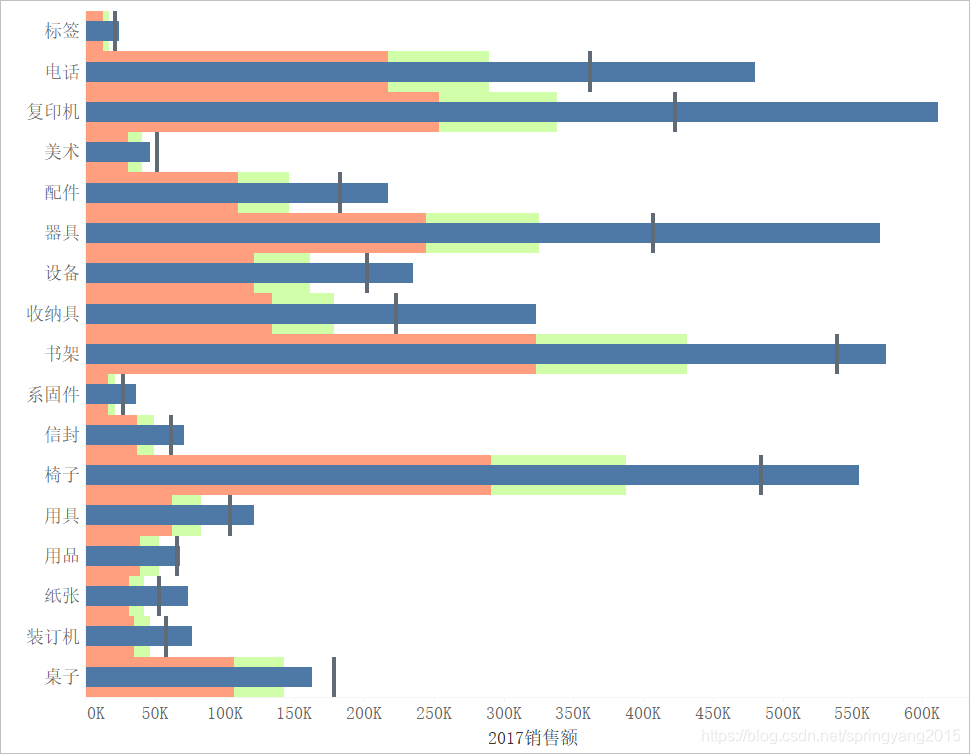

最后，再对视图进行整体格式优化，即可完成字段图的创建，如下图所示：
